有限元分析简介CAE前处理

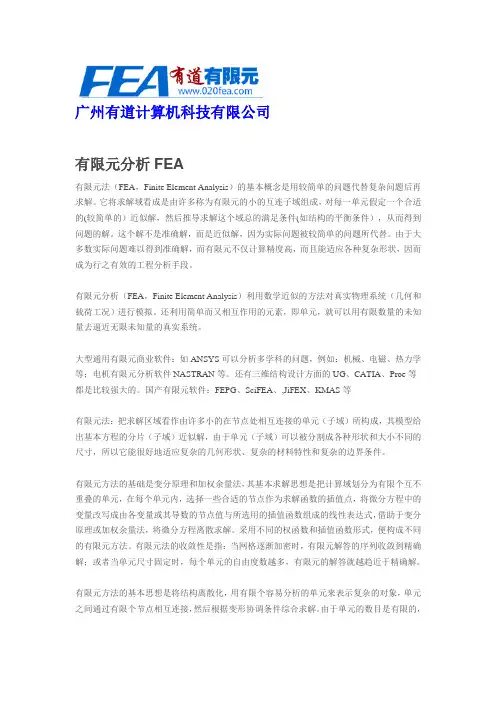

广州有道计算机科技有限公司有限元分析FEA有限元法（FEA，Finite Element Analysis）的基本概念是用较简单的问题代替复杂问题后再求解。

它将求解域看成是由许多称为有限元的小的互连子域组成，对每一单元假定一个合适的(较简单的）近似解，然后推导求解这个域总的满足条件(如结构的平衡条件），从而得到问题的解。

这个解不是准确解，而是近似解，因为实际问题被较简单的问题所代替。

由于大多数实际问题难以得到准确解，而有限元不仅计算精度高，而且能适应各种复杂形状，因而成为行之有效的工程分析手段。

有限元分析（FEA，Finite Element Analysis）利用数学近似的方法对真实物理系统（几何和载荷工况）进行模拟。

还利用简单而又相互作用的元素，即单元，就可以用有限数量的未知量去逼近无限未知量的真实系统。

大型通用有限元商业软件：如ANSYS可以分析多学科的问题，例如：机械、电磁、热力学等；电机有限元分析软件NASTRAN等。

还有三维结构设计方面的UG、CATIA、Proe等都是比较强大的。

国产有限元软件：FEPG、SciFEA、,JiFEX、KMAS等有限元法：把求解区域看作由许多小的在节点处相互连接的单元（子域）所构成，其模型给出基本方程的分片（子域）近似解，由于单元（子域）可以被分割成各种形状和大小不同的尺寸，所以它能很好地适应复杂的几何形状、复杂的材料特性和复杂的边界条件。

有限元方法的基础是变分原理和加权余量法，其基本求解思想是把计算域划分为有限个互不重叠的单元，在每个单元内，选择一些合适的节点作为求解函数的插值点，将微分方程中的变量改写成由各变量或其导数的节点值与所选用的插值函数组成的线性表达式，借助于变分原理或加权余量法，将微分方程离散求解。

采用不同的权函数和插值函数形式，便构成不同的有限元方法。

有限元法的收敛性是指：当网格逐渐加密时，有限元解答的序列收敛到精确解；或者当单元尺寸固定时，每个单元的自由度数越多，有限元的解答就越趋近于精确解。

大型商用的FEM通用软件分类
目前已经出现了许多大型结构分析通用软件，最早的 是美国国家宇航局（NASA）在1956年委托美国计算科学 公司和贝尔航空系统公司开发的ANASTRAN有限元分析 系统，该系统发展到现在已有几十个版本。此外，比较知 名的有限元分析软件还有德国的ASKA,英国PAFEC，法 国AYATUS，美国ABAUS、ADNA、ANSYS、BERSAF E、BOSOR、COSMOS、ELAS、MARC、STARNYNE 等。下面仅介绍几种当前比较流行的有限元软件。 （1） ANSYS。 ANSYS是融结构、流体、电场、磁 场和声场分析于一体的大型通用有限元分析软件。其主要 特点是具有较好的前处理功能，如几何建模、网络划分、
电磁场分析、声场分析、压电分析以及多物理场的耦分 析，可以模拟多物理介质的相互作用，具有灵敏度分析 及优化分析能力；后处理的计算结果有多种显示和表达 能力。ANSYS软件系统主要包括ANSYS/Mutiphysics 多物理场仿真分析工具、LS-DYNA显示瞬态动力分析 工具、Design Space设计前期CAD集成工具、Design Xploere多目标快速优化工具和FE-SAFE结构疲劳耐久 性分析等。ANSYS已在工业界得到较广泛的认可和应 用。
现代设计理论及方法
有限元分析法
(Finite Element Analysis ， FEA)
概述
1、有限元法简介
有限元法是求解数理方程的一种数值计算方法，是将 弹性理论、计算数学和计算机软件有机结合在一起的一种 数值分析技术，是解决工程实际问题的一种有力的数值计 算工具。 目前，有限单元法在许多科学技术领域和实际工程问 题中得到了广泛的与应用，如，机械制造、材料加工、航 空航天、土木建筑、电子电气、国防军工、石油化工、船 舶、铁路、汽车和能源等，并受到了普遍的重视。 现有的商业化软件已经成功应用于固体力学、流体力 学、热传导、电磁学、声学和生物学等领域，能够求解由 杆、梁、板、壳和块体等单元构成的弹性、弹塑性或塑性 问题，求解各类场分布问题，求解水流管道、电路、润滑、 噪声以及固体、流体、温度间的相互作用等问题。

2CAE简介作为国内工业界推广应用CAE的基础，有必要简要介绍CAE的概念、应用、分析过程、作用及发展趋势。

一方面，对CAE有初步的又是较系统的认知，另一方面，在了解国际范围内CAE应用的历史和现状的基础上，CAE的各类用户可以对自身目前CAE的应用进行多视角的比较。

2.1 CAE的基本概念、特点及作用广泛地说，CAE可以包括工程和制造业信息化的所有方面，但是目前通常所说的CAE主要指用计算机及其相关的软件工具对工程、设备及产品进行功能、性能与安全可靠性进行分析计算、校核和量化评价；对其在给定工况下的工作状态进行模拟仿真和运行行为预测；发现设计缺陷，改进和优化设计方案，并证实未来工程、设备及产品的功能和性能的可用性和可靠性。

一般地，CAE在工程应用上的定义为：CAE是一种在二维或三维几何形体（CAD）的基础上，运用有限元（FE）、边界元（BE）、混合元（ME）、刚性元（RE）、有限差分和最优化等数值计算方法并结合计算机图形技术、建模技术、数据管理及处理技术的基于对象的设计与分析的综合技术和过程。

其核心技术为有限元与最优化技术。

CAE的特点是以工程和科学问题为背景，建立相应的计算模型并进行计算机仿真分析。

一方面，CAE技术的应用，使许多过去受方法和条件限制无法分析的很多实际工程需要解决而理论分析又无法解决的复杂问题，通过计算机数值模拟可得到满意的解答；另一方面，CAE使大量繁杂的工程分析问题简单化，使复杂的过程层次化，节省了大量的时间，避免了低水平重复的工作，使工程分析更快、更准确, 在产品的设计、分析、新产品的开发以及对已有产品的故障分析等方面发挥了重要作用。

同时，CAE技术的迅速发展和应用又推动了许多相关的基础学科和应用科学的进步。

还应客观地说明，在产品开发中，由概念设计、初步设计、详细设计到试验，再修正设计，再试验，直到满足产品要求，试验一直是不可或缺的。

CAE仿真分析技术的引入也许永远不能彻底消除这一既费时又费料的环节，但是已经被成功应用，最大限度地减少或缩短了这一环节。

dynaform成型有限元分析——餐盘
学号：_____10921910102___________
姓名：______刘燕波_______________
日期：_______2012.6_______________
一、产品描述
产品图：
长：400mm
宽：250mm
厚度：2mm
凸台高度：20
四周圆角：40mm
各倒角：8mm
功能和作用：此餐盘内盛装筷子、饮料杯、米饭、馒头、菜等食物，作为学校、医院等各机关的公众食堂所用餐具，给食客带来了方便，采用不锈钢材料，容易清洗，可长久使用。

二、工艺分析
产品三维图
凸模三维图
凹模三维图
1、有限元网格模型
2、工艺参数
Tools motion curve
Binder force load curve
3、有限元参数
名称参数
材料DQSK 37
分析步数8
步长0.0007
凸模运动速度2000
网格数目坯料：14327 凸模：7339 压边力50000
三、结果及讨论
1、成型结果展示
2、分析结果
从成型结果可以看出，制件未被拉深成功，分析其原因，本人认为，由于制件比较形状复杂，拉深超过了坯料的变形极限，从而未被拉深出来，可以选用塑性比较好的材料，或者进行多次拉深，且在坯料外缘不起皱的情况下尽量选用比较小的压边力，拉深力在保证制件合格的情况下尽量大，如此改善拉深的一些参数，制件方可成型。
