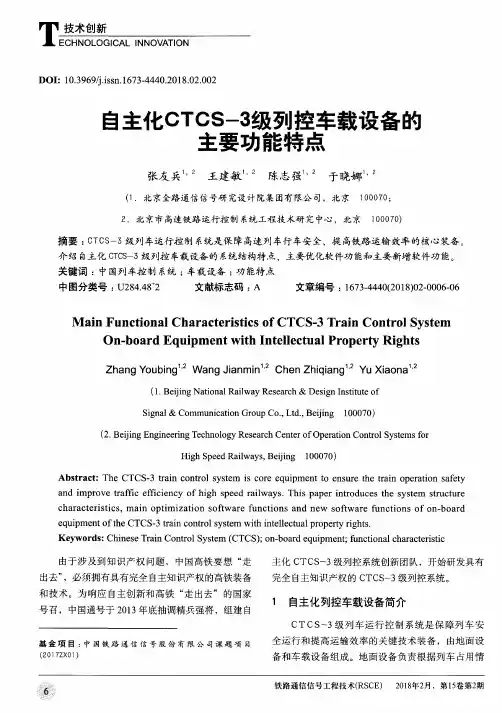

CTCS-3列控系统及车载设备介绍~

第一章列控系统设备第一节、列控系统原理一、CTCS-3级列控系统主要技术原则1.CTCS-3级列控系统满足运营速度350km/h,最小追踪间隔3分钟的要求。

2.CTCS-3级列控系统满足正向按自动闭塞追踪运行，反向按自动站间闭塞运行的要求。

3.CTCS-3级列控系统满足跨线运行的运营要求。

4.CTCS-3级列控系统车载设备采用目标距离连续速度控制模式、设备制动优先的方式监控列车安全运行。

5.CTCS-2级作为CTCS-3级的后备系统。

无线闭塞中心或无线通信故障时，CTCS-2级列控系统控制列车运行。

6.全线无线闭塞中心（RBC）设备集中设置。

7.GSM-R无线通信覆盖包括大站在内的全线所有车站。

8.动车段及联络线均安装CTCS-2级列控系统地面设备。

9.在300km/h及以上线路，CTCS-3级列控系统车载设备速度容限规定为超速2km/h报警、超速5km/h触发常用制动、超速115km/h触发紧急制动 (250km/h以下10km/h紧急制动) 设置。

10.无线闭塞中心（RBC）向装备C3车载设备的列车、应答器向装备C2车载设备的列车分别发送分相区信息，实现自动过分相。

11.CTCS-3级列控系统统一接口标准，涉及安全的信息采用满足IEC62280标准要求的安全通信协议。

12.CTCS-3级列控系统安全性、可靠性、可用性、可维护性满足IEC-62280等相关标准的要求，关键设备冗余配置。

二、CTCS-3级列控系统控车原理1.在CTCS-2级列控系统的基础上，地面增加RBC设备车载设备增加GSM-R无线电台和信息接收模块，实现基于GSM-R无线网络的双向信息传输，构成CTCS-3级列控系统。

2.基于无线信息传输，无线闭塞中心RBC经过GSM-R网络接收来自地面设备信息，生成行车许可再经过GSM-R网络传输地面和车载沒设备，机车乘务员凭车载信号行车，用于300-350km/h线路(见下图)。

2三、CTCS-3级列控系统主要设备功能1.车载设备生：成连续速度控制曲线；监控列车安全运行；发送列车位置；速度等信息。

CTCS3-300T型列控车载设备制动停车的分析和思考摘要：CTCS3-300T型列控车载设备可以有效地实现列车的停车控制。

本文的目的是分析和探讨其制动停车的功能及其原理。

首先，对CTCS3-300T型列控车载设备的结构及工作原理进行了详细分析；其次，着重介绍了CTCS3-300T型列控车载设备实现制动停车的各个环节及其特点；最后，通过实例分析，探究了列车停车的原理和实现的方法，并在此基础上总结出一些建议和对此技术的应用前景的预测。

关键词：CTCS3-300T；列控车载设备；制动停车；原理正文：CTCS3-300T型列控车载设备是一种用于牵引列车的车载控制系统，由控制箱、控制电路板、电源板等部件组成。

它能够使列车顺利抵达终点，有效控制列车的速度，实现列车的停车控制。

当列车到达终点站时，系统将会自动实现制动停车的功能，以达到安全停车的目的。

CTCS3-300T型列控车载设备实现制动停车的主要步骤如下：第一步，根据列车的信号控制系统实时获取列车的当前速度；第二步，根据获取的当前速度，计算出列车在到达终点站前需要实现的减速度；第三步，根据所计算出的减速度，控制系统调节车轮上的制动装置，实现列车的减速；第四步，当列车速度降到0后，列车自动实现停车。

从上述步骤中可以看出，CTCS3-300T型列控车载设备实现停车的原理主要依赖于制动装置，通过调节制动装置实现了列车对应速度的减速，从而实现安全的停车。

因此，有效控制列车的减速度，以确保列车在合适的位置停车，是CTCS3-300T型列控车载设备实现制动停车的关键所在。

此外，为了保证列车顺利停车，在安装CTCS3-300T型列控车载设备之前，还需要对车轮上的各种制动装置进行校验，以确保安装的设备能够正常工作。

在此基础上，本文提出了以下几点建议：1、在安装设备之前，应充分检查制动装置，以确保其正常工作；2、应制定完善的质量控制体系，确保安装的列控设备能够正常工作；3、在安装设备之后，应定期进行调试，以确保系统能够正常运行。

第23讲CTCS-3级列控系统地面设备CTCS-3级列控系统包括地面设备和车载设备。

地面设备由移动闭塞中心（RBC）、列控中心（TCC）、ZPW-2000（UM）系列轨道电路、应答器（含LEU）、GSM-R通信接口设备等组成；图1 CTCS-3级地面设备结构示意图1、应答器应答器用于向CTCS-3级列控系统车载设备提供位置、等级转换、建立无线通信等信息，同时对CTCS-2级列控系统车载设备提供线路速度、线路坡度、轨道电路、临时限速等线路参数信息。

应答器报文信息格式采用铁道部统一的技术标准，应答器设置满足CTCS-3系统、兼容CTCS-2系统的要求。

●无源应答器无源应答器存储固定信息，当列车经过无源应答器上方时，无源应答器接收到车载天线发射的电磁能量后，将其转换成电能，使地面应答器中的电子电路工作，把存储在地面应答器中的数据循环发送出去，直至电能消失（即车载天线已经离去）。

●有源应答器有源应答器通过专门电缆与地面电子单元（LEU）连接，可实时发送LEU传送的数据报文。

当列车经过有源应答器上方时，有源应答器接收到车载天线发射的电磁能量后，将其转换成电能，使地面应答器中发射电路工作，将LEU传输给有源应答器的数据循环实时发送出去。

直至电能消失（即车载天线已经离去）。

当与LEU通信故障时，有源应答器变为无源应答器工作模式，发送存储的固定信息（默认报文）。

2、LEULEU通过串行通信接口与TCC设备连接，将来自TCC的报文连续向有源应答器发送，从而实现向车载设备发送可变信息。

当LEU与TCC通信故障或接收的数据无效时，LEU向有源应答器发送默认报文。

3、轨道电路●区间轨道电路区间采用计算机编码控制的ZPW-2000（UM）系列无绝缘轨道电路，轨道电路的传输长度满足相关技术条件的要求。

轨道电路的正常码序为：L5-L4-L3-L2-L-LU-U-HU，满足CTCS-2级300km/h速度列车安全运行的要求。

●站内轨道电路复杂大站：正线及股道区段采用计算机编码控制的ZPW-2000（UM）系列有绝缘轨道电路，其它区段采用25Hz轨道电路。

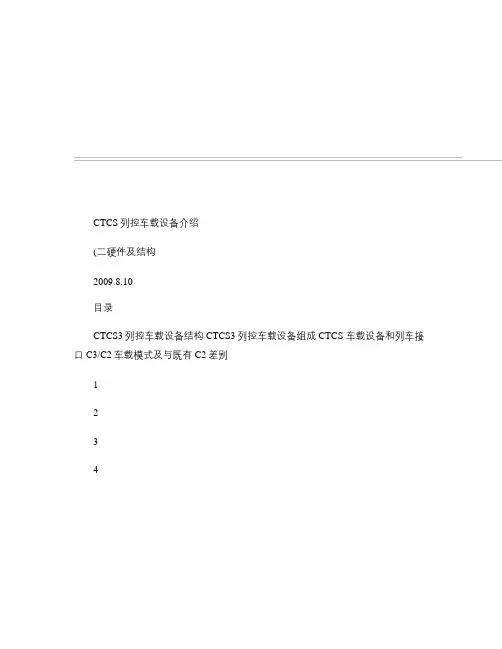

CTCS列控车载设备介绍(二硬件及结构2009.8.10目录CTCS3列控车载设备结构CTCS3列控车载设备组成CTCS 车载设备和列车接口C3/C2车载模式及与既有C2差别1234列控车载设备C2/C3一体化设计原则当前300公里动车上安装的车载设备采用C3/C2一体化设计原则。

C3车载设备同时兼容具备C2车载功能。

实现无线信息的加密和解密ZPW2000轨道电路信息读取记录单元,记录系统目录CTCS3列控车载设备结构CTCS3列控车载设备组成CTCS 车载设备和列车接口C3/C2车载模式及与既有C2差别1234CTCS-3列控车载设备介绍—300T 车载主机柜图片设备单元基本功能描述(主机柜内•车载安全计算机单元(ATPCU–ATP CU是CTCS-3主机控制核心单元,接收RBC传来的数据,结合BTM 传来的数据和当前列车速度计算速度曲线,监控列车运行。

•CTCS-2专用传输模块(C2CU–C2CU是CTCS-2主机控制核心单元,接收BTM传来的数据,结合TCR传来的数据和当前列车速度计算速度曲线,监控列车运行。

设备单元基本功能描述(主机柜内•列车网关(TSG–TSG列车总线转换网关,用于连接车载设备Profibus总线和车辆MVB总线。

在CRH2型车上主要是用于DMI数据与ATPCU和C2CU之间数据交互。

•速度距离处理单元(SDP–SDP单元接收从SDU传来的原始脉冲记数,经过运算处理得到当前列车运行的速度和距离数据,再通过通信总线发送给CTCS-3主机控制单元和CTCS-2主机控制单元。

注:以上四个单元在硬件上是完全一样的,通过烧写不同软件实现不同的功能。

设备单元基本功能描述(主机柜内•测速测距单元(SDU–SDU单元为速度传感器和测速雷达信号部分提供电源,当列车运行时,SDU模块能够接收速度传感器和测速雷达发出的脉冲信号,并将脉冲信号转换成数字数据通过MVB 总线发送给速度距离处理模块SDP。
