CTCS主要由列控地面设备和列控车载设备构成。
1.列控地面设备由应答器轨道电路、列车控制中心(TCC)、无线闭塞中心(RBC)、
无线通信网络(GSM-R)构成。
2.列控车载设备由车载安全计算机单元(ATPCU)、CTCS-2专用传输模块
(C2CU)、列车网关(TSG)、速度距离处理单元(SDP)、测速测距单元(SDU)、安全数字输入输出(VDX)、数字输入(CRH2)、(DI)、数字输入输出(CRH2)、(DX)、MVB 总线适配器(CRH3)(BCT)、安全无线传输系统(STU-V)、无线通信电台(GSM-R)及天线、司法记录单元(JRU)、轨道电路读取器(TCR)、应答器传输模块(BTM)、速度传感器、雷达、人机界面(DMI)等构成。
希望以上信息对您有所帮助，如果您还有其他问题，欢迎告诉我。
既有线时速200公里电务新技术培训教材CTCS2列车控制系统简介既有线200km/h动车组CTCS2列控系统由地面和车载设备两部分组成。
地面设备由列控中心、K5B计算机联锁、CTC、ZPW-2000A轨道电路和应答器等设备组成。
车载设备安装在动车组上，ATP车载设备由车载安全计算机、轨道信息接收单元（STM）、应答器信息接收单元（BTM）、制动接口单元、记录单元、人机界面（DMI）、速度传感器、轨道信息接收天线、应答器信息接收天线等组成。
ATP车载设备根据地面设备提供的信号动态信息、线路静态参数、临时限速信息及有关动车组数据，生成控制速度和目标距离模式曲线，控制列车运行。
同时，记录单元对列控系统有关数据及操作状态信息实时动态记录。
CTCS2列控系统设备构成见下图。
CTCS2列控系统设备构成图从上图可以看出，CTCS2级区段地面信号系统中除了通过轨道电路向列车传输连续信息外，还要通过应答器把地面的一些线路静态数据、临时限速以及进路参数等发送到机车上，以保障列车安全行驶。
第一章列控系统地面设备列控系统地面设备主要由车站列控中心、应答器设备、ZPW-2000轨道电路等组成。
第一节车站列控中心（TCC）车站列控中心设置在各车站机械室，是一套二乘二取二安全计算机系统，它与K5B计算机联锁、CTC车站自律机接口，根据调度命令、进路状态、线路参数等产生进路及临时限速等相关控车信息，通过安装在进、出站口的有源应答器传送给列车。
CTC调度中心的调度员向车站自律机发送临时限速命令（包括操作员姓名、命令号、限速起点、限速终点、限速级别、线路号和预计限速时间长度等相关内容），经车站值班员签收确认后，将限速命令发送给列控中心；列控中心通过P口与自律机通信，接收来自CTC的限速命令，并对收到的数据进行有效性检查；同时通过Q口与计算机联锁系统通信，获取进路信息、股道信息、区间运行方向信息，根据这些信息和限速命令在报文存储器内检索到相应报文，通过S口发送给LEU；LEU装设在列控中心机柜内，实时接收列控中心传送的数据报文并通过应答器数据传输电缆，送给对应室外有源应答器，实时更新有源应答器的数据，实现应答器对变化数据的发送。

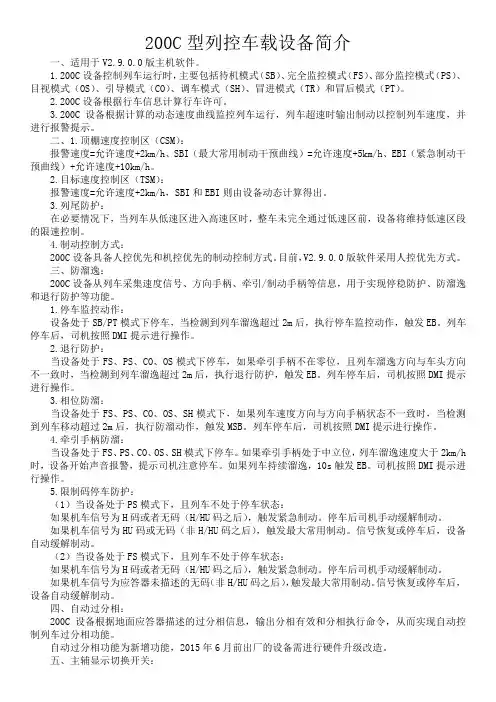

200C型列控车载设备简介一、适用于V2.9.0.0版主机软件。
1.200C设备控制列车运行时，主要包括待机模式（SB）、完全监控模式（FS）、部分监控模式（PS）、目视模式（OS）、引导模式（CO）、调车模式（SH）、冒进模式（TR）和冒后模式（PT）。
2.200C设备根据行车信息计算行车许可。
3.200C设备根据计算的动态速度曲线监控列车运行，列车超速时输出制动以控制列车速度，并进行报警提示。
二、1.顶棚速度控制区（CSM）：报警速度=允许速度+2km/h、SBI（最大常用制动干预曲线）=允许速度+5km/h、EBI（紧急制动干预曲线）+允许速度+10km/h。
2.目标速度控制区（TSM）：报警速度=允许速度+2km/h，SBI和EBI则由设备动态计算得出。
3.列尾防护：在必要情况下，当列车从低速区进入高速区时，整车未完全通过低速区前，设备将维持低速区段的限速控制。
4.制动控制方式：200C设备具备人控优先和机控优先的制动控制方式。
目前，V2.9.0.0版软件采用人控优先方式。
三、防溜逸：200C设备从列车采集速度信号、方向手柄、牵引/制动手柄等信息，用于实现停稳防护、防溜逸和退行防护等功能。
1.停车监控动作：设备处于SB/PT模式下停车，当检测到列车溜逸超过2m后，执行停车监控动作，触发EB。
列车停车后，司机按照DMI提示进行操作。
2.退行防护：当设备处于FS、PS、CO、OS模式下停车，如果牵引手柄不在零位，且列车溜逸方向与车头方向不一致时，当检测到列车溜逸超过2m后，执行退行防护，触发EB。
列车停车后，司机按照DMI提示进行操作。
3.相位防溜：当设备处于FS、PS、CO、OS、SH模式下，如果列车速度方向与方向手柄状态不一致时，当检测到列车移动超过2m后，执行防溜动作，触发MSB。
列车停车后，司机按照DMI提示进行操作。
4.牵引手柄防溜：当设备处于FS、PS、CO、OS、SH模式下停车。
CTCS2-200C型列控车载设备构成及原理分析随着时代和科技的进步，中国的国力日渐强盛，高速铁路呈跨越式发展，中国的高铁也成为我国递给世界的名片。
高速铁路的最大特点和优势就是速度快、列车密度大、载客量达、行车间隔短、乘客舒适感强，因此，高速铁路对行车安全更高，保证行车安全的难度也更大。
这就不得不提列控车载设备。
它不仅是控车运行的设备，它的更大职责是保证列车运行的安全。
本文就是对列控车载设备的一种——CTCS2-200C型列控车载设备的分析。
CTCS是中国列车运行控制系统的英文缩写，它是一种制定规则。
它的前身是ETCS（欧洲列车运行控制系统），我们通过不断的学习、超越，最终制定了我们的标准。
CTCS一共分为五个级别，分别为CTCS0、CTCS1、CTCS2、CTCS3、CTCS4。
CTCS0级为既有线状态，由通用式机车信号+列车运行监控装置构成。
CTCS1级由主体机车信号+安全型运行监控装置组成。
CTCS2级是基于轨道传输信息的列车运行控制系统。
面向提速干线和高速新线，采用车—地一体化设计。
CTCS3级是基于无线传输信息并采用轨道电路等方式检查列车占用的列车运行控制系统。
面向提速干线、高速新线或特殊线路，采用基于无线通信的固定闭塞或虚拟闭塞。
CTCS4级是基于无线传输信息的列车运行控制系统。
面向高速新线或特殊线路，基于无线通信传输平台，可实现虚拟闭塞或移动闭塞。

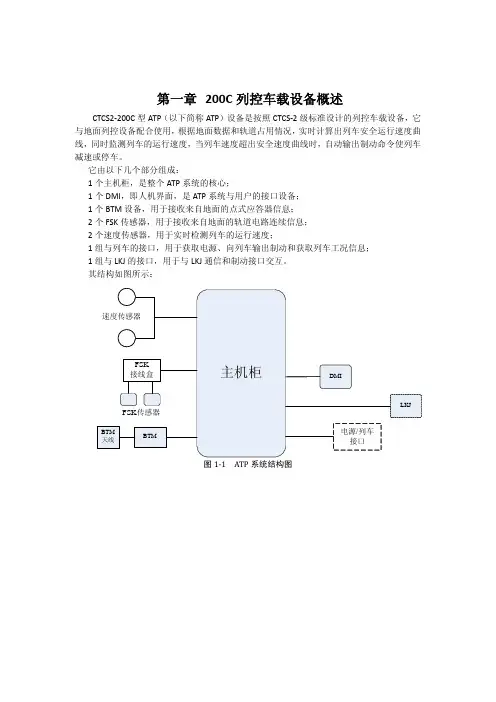

CTCS2-200C型列控车载设备由车载安全计算机、轨道电路信息接收模块、应答器信息接收模块、应答器信息接收天线、速度传感器、人机界面及LKJ接口等部分构成。
其主要完成的功能有（1）轨道电路信息接收功能；（2）载频锁定功能；（3）应答器信息接收功能；（4）速度、距离计算；（5）制动输出功能；（6）防溜逸功能；（7）显示和提示功能；（8）记录功能；（9）LKJ接口功能；（10）与动态监测设备接口功能；（11）EMU的接口功能。
车载设备主机是系统的核心部件，其包括对外连接器、组匣和空气过滤层。
CTCS-2级列控车载设备基础知识1.列控车载设备由哪些部分组成？答：列控车载设备由主机、人机界面（DMI）、STM及其线、BTM 及其天线、速度传感器及其他附属装置（NFB配电盘速度分配器、风扇与风扇逆变器、浪涌吸收器、连接器与电缆组成。
2.列控车载设备主机由哪些部分组成？答：列控车载设备包括安全计算机（VC）、轨道电路信息接收模块（STM）、应答器信息传输模块（BTM）、列车接口单元（DIU）、运行记录单元（DRU）。
3.安全计算机的作用是什么？答：安全计算机（VC）是列控车载设备的核心部分，负责从列控车载设备各个模块搜集信息，生成制动模式曲线，必要时通过故障-安全电路向列车输出制动信息，控制列车安全运行。
安全计算机为二乘二取二结构，以保证列车控制的安全性和设备的冗余性。
安全计算机的核心安全逻辑由FS-LSI实现。
4.轨道电路信息接收模块的作用是什么？答：轨道电路信息接收模块（STM）通过天线接收轨道电路信号，解调轨道电路上传的信号信息，将解调的信息传递给安全计算机。
STM 可以接收最多16种载频，包括国产移频以及ZPW-2000、UM71系列轨道电路信息。
STM可根据应答器信息、轨道电路载频锁定信息、司机操作锁定可接收的载频。
5.应答器信息传输模块的作用是什么？答：应答器信息传输模块（BTM）通过BTM天线，接收符合应答器信息定义标准的信息，经过校核后，将正确的信息传输至安全计算机。
应答器信息包括线路参数信息、进路信息、临时限速信息以及级间切换等信息。
6.列车接口单元的作用是什么？答：列车接口单元的作用是核对车载安全计算机各系统输出的制动指令，对两套车载安全计算机输出的制动指令进行“或”操作后，作为系统的最终输出。
7.列控车载设备运行记录单元的作用是什么？答：运行记录单元（DRU）记录列控车载设备的动作、状态、司机的操作等信息，采用PCMCIA卡作为存储介质，通过读卡器可将数据下载至地面分析管理微机，进行设备运行状况分析。
