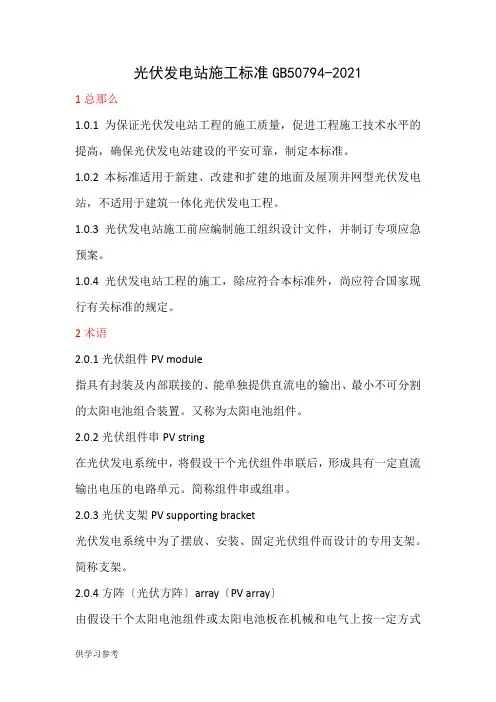

光伏发电站施工标准GB50794−20211总那么1.0.1为保证光伏发电站工程的施工质量，促进工程施工技术水平的提高，确保光伏发电站建设的平安可靠，制定本标准。
1.0.2本标准适用于新建、改建和扩建的地面及屋顶并网型光伏发电站，不适用于建筑一体化光伏发电工程。
1.0.3光伏发电站施工前应编制施工组织设计文件，并制订专项应急预案。
1.0.4光伏发电站工程的施工，除应符合本标准外，尚应符合国家现行有关标准的规定。
2术语2.0.1光伏组件PV module指具有封装及内部联接的、能单独提供直流电的输出、最小不可分割的太阳电池组合装置。
又称为太阳电池组件。
2.0.2光伏组件串PV string在光伏发电系统中，将假设干个光伏组件串联后，形成具有一定直流输出电压的电路单元。
简称组件串或组串。
2.0.3光伏支架PV supporting bracket光伏发电系统中为了摆放、安装、固定光伏组件而设计的专用支架。
简称支架。
2.0.4方阵〔光伏方阵〕array〔PV array〕由假设干个太阳电池组件或太阳电池板在机械和电气上按一定方式组装在一起并且有固定的支撑结构而构成的直流发电单元。
又称为光伏方阵。
2.0.5汇流箱combiner-box在光伏发电系统中将假设干个光伏组件串并联汇流后接人的装置。
2.0.6跟踪系统tracking system通过机械、电气、电子电路及程序的联合作用，调整光伏组件平面的空间角度，实现对人射太阳光跟踪，以提高光伏组件发电量的装置。
2.0.7逆变器inverter光伏发电站内将直流电变换成交流电的设备。
2.0.8光伏发电站PV power station利用太阳电池的光生伏打效应，将太阳辐射能直接转换成电能的发电系统。
2.0.9并网光伏发电站grid-connected PV power station直接或间接接人公用电网运行的光伏发电站。
3根本规定3.0.1开工前应具备以下条件：1在工程开始施工之前，建设单位应取得相关的施工许可文件。
超全光伏发电项目施工工艺流程图1. 引言光伏发电是利用太阳能直接转换为电能的一种可再生能源技术。
随着全球对可持续发展和环境保护的关注度提高，光伏发电项目越来越受到重视。
为了确保光伏发电项目顺利实施，需要详细规划施工工艺流程。
本文将介绍超全光伏发电项目的施工工艺流程图。
2. 施工前准备在进入施工阶段之前，需要进行一系列的准备工作。
这包括：•确定项目目标：明确光伏发电项目的规模和目标。
•地质勘察：对待建地区进行地质勘察，了解地质条件和地质特点。
•验证技术可行性：对候选技术进行评估，确保其在现有环境下可行。
•确定项目预算：根据项目规模和目标确定项目的预算，并制定资金筹措计划。
•制定施工计划：根据项目目标和预算制定详细的施工计划，明确工程进度和分工。
3. 场地准备在开始施工之前，需要对光伏发电项目场地进行准备工作。
这包括：•场地平整：对场地进行平整处理，确保光伏板安装的平稳。
•建立围栏：在场地周围建立围栏，确保施工区域的安全。
•铺设道路：铺设临时道路，方便施工人员和设备的出入。
•建立临时设施：搭建临时办公室、工棚、生活设施等，提供施工所需的基础设施。
4. 光伏板安装光伏板安装是光伏发电项目的核心工作之一。
具体步骤如下：1.布置支架：根据设计要求，布置光伏板的支架，确保其稳定和安全。
2.安装光伏板：将光伏板安装在支架上，采用专业工具紧固，确保板件之间的连接牢固可靠。
3.连接电缆：连接光伏板的电缆，将光伏板的电能输送至逆变器。
5. 电气设备安装除了光伏板安装，电气设备的安装也是光伏发电项目的重要环节。
具体步骤如下：1.安装逆变器：安装逆变器并将其连接到光伏板的电缆。
逆变器将直流电转换为交流电。
2.安装电表：安装电表以测量电能的产生和使用。
3.安装配电箱：安装配电箱，将电能分配给所需的电力设备和网格。
6. 系统调试在安装完成后，需要对光伏发电系统进行调试和测试，以确保其正常运行。
具体步骤如下：1.检查接线：仔细检查光伏板、逆变器、电表等的接线是否正确并紧固。
太阳能光伏直流输送电缆的选型在太阳能光伏发电系统中低压直流输送部分使用的电缆，因为使用环境和技术要求不同，对不同部件的连接有不同的要求，总体要考虑的因素有：电缆的绝缘性能、耐热阻燃性能、搞老化性能及线径规格等。
具体要求如下。
1、太阳能电池组件与组件之间的连接电缆，一般使用组件接线盒附带的连接电缆直接连接，长度不够时还可以使用专用延长电缆。
依据组件功率大小的不同，该类连接电缆有截面积为2.5m㎡、4.0m㎡、6.0m㎡等三种规格。
这类连接电缆使用双层绝缘外皮，具有优越的防紫外线、水、臭氧、酸、盐的侵蚀能力，优越的全天候能力和耐磨损能力。
2、蓄电池与逆变器之间的连接电缆，要求使用通过UL测试的多股软线，尽量就近连接。
选择短而粗的电缆可使系统减小损耗，提高效率，增强可靠性。
3、电池方阵与控制器或直流接线箱之间的连接电缆，也要求使用通过UL测试的多股软线，截面积规格根据方阵输出最大电流而定。
名部位直流电缆截面积依据下列原则确定：太阳能电池组件与组件之间的连接电缆、蓄电池与蓄电池之间的连接电缆、交流负载的连接电缆，一般选取的电缆额定电流为各电缆中最大连续工作电流的1.25倍；太阳能电池方阵与方阵之间的连接电缆、蓄电池（组）与逆变器之间的连接电缆，一般选取的电缆额定电流为各电缆中最大连续工作电流的1.5倍。
PV-电缆(光伏组件用电缆)1、技术规范PV-电缆（光伏组件用电缆）目前尚无国家或行业标准，本试验技术规范所涉及到的要求来自于德国标准化委员会PV-系统用电线K411.2.3工作组的初稿。
这个初稿将作为德国国家标准报批稿进行发布。
德国莱茵TUV(上海)将用此技术规范对PV-电缆的性能进行检测和评估。
在德国莱茵TUV公司内部此技术规范的文件编号为2PfG 1169/08.2007。
2、使用范围2PfG 1169/08.2007适用于最高允许1.8kV(线芯对线芯，非接地系统)直流电压、在光伏系统中CD侧使用的单芯软电缆(电线)。
伽师县久泰和升光伏科技有限公司太阳能光伏发电站项目电缆技术规范书编制：新疆电力设计院目录1总则 (1)注：请投标方将所投标电缆样品（35kV、1kV、控制电缆各一段）带到评标现场，作为产品质量评定依据。
电缆外绝缘上必须有电缆厂名称喷码。
(1)2标准和规范 (1)3设备使用环境条件 (2)厂区高程： 1155m (2)技术要求 (2)高压动力电缆ZRC-YJV22-26/35kV：电压26/35kV阻燃聚氯乙烯护套，交联聚乙烯绝缘钢带铠装电力电缆，铜芯。
(4)4供货范围 (8)1总则注：请投标方将所投标电缆样品（35kV、1kV、控制电缆各一段）带到评标现场，作为产品质量评定依据。
电缆外绝缘上必须有电缆厂名称喷码。
1.1本技术规范书适用于伽师县久泰和升光伏科技有限公司太阳能光伏发电站项目的电缆。
它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，投标人应保证提供符合本规范书和有关国家标准，并且功能完整、性能优良的优质产品及其相应服务。
同时必须满足国家有关安全、环保等强制性标准和规范的要求。
1.3投标人对其供货范围内的所有产品质量负有全责，包括其分包和外购的产品。
1.4如果投标人没有以书面形式对本技术规范书的条文提出异议，则意味着投标人提供的设备完全符合本技术规范书的要求。
投标人如对本技术规范书有异议（或差异），不论是多么微小，均应在其投标书中以“与技术规范书的差异”为标题的专门章节中加以详细描述说明。
1.5投标人在设备设计和制造中应执行规范书所列的各项现行（国内、国际）标准。
规范书中未提及的内容均满足或优于所列的国家标准、电力行业标准和有关国际标准。
有矛盾时，按较高标准执行。
在此期间若颁布有要求更高、更新的技术标准及规定、规范，则以最新技术标准、规定、规范执行。
1.6合同签订之后，按技术协议要求，投标人提出合同设备的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标人。
