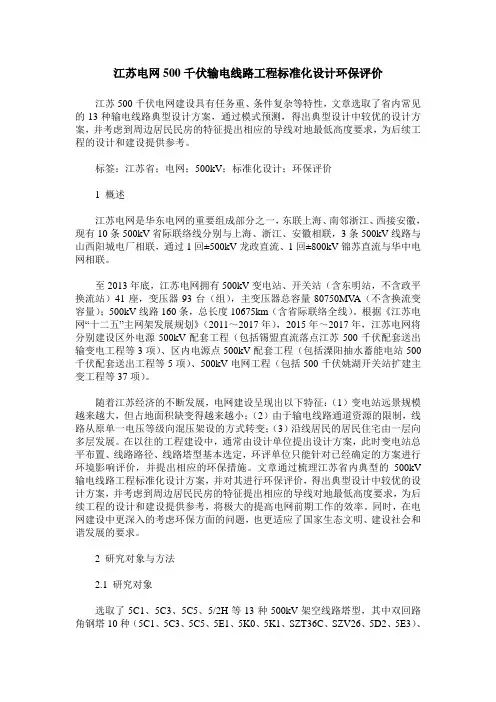

江苏电网500千伏输电线路工程标准化设计环保评价江苏500千伏电网建设具有任务重、条件复杂等特性，文章选取了省内常见的13种输电线路典型设计方案，通过模式预测，得出典型设计中较优的设计方案，并考虑到周边居民民房的特征提出相应的导线对地最低高度要求，为后续工程的设计和建设提供参考。
标签：江苏省；电网；500kV；标准化设计；环保评价1 概述江苏电网是华东电网的重要组成部分之一，东联上海、南邻浙江、西接安徽，现有10条500kV省际联络线分别与上海、浙江、安徽相联，3条500kV线路与山西阳城电厂相联，通过1回±500kV龙政直流、1回±800kV锦苏直流与华中电网相联。
至2013年底，江苏电网拥有500kV变电站、开关站（含东明站，不含政平换流站）41座，变压器93台（组），主变压器总容量80750MV A（不含换流变容量）；500kV线路160条，总长度10675km（含省际联络全线）。
根据《江苏电网“十二五”主网架发展规划》（2011～2017年），2015年～2017年，江苏电网将分别建设区外电源500kV配套工程（包括锡盟直流落点江苏500千伏配套送出输变电工程等3项）、区内电源点500kV配套工程（包括溧阳抽水蓄能电站500千伏配套送出工程等5项）、500kV电网工程（包括500千伏姚湖开关站扩建主变工程等37项）。
随着江苏经济的不断发展，电网建设呈现出以下特征：（1）变电站远景规模越来越大，但占地面积缺变得越来越小；（2）由于输电线路通道资源的限制，线路从原单一电压等级向混压架设的方式转变；（3）沿线居民的居民住宅由一层向多层发展。
在以往的工程建设中，通常由设计单位提出设计方案，此时变电站总平布置、线路路径、线路塔型基本选定，环评单位只能针对已经确定的方案进行环境影响评价，并提出相应的环保措施。
文章通过梳理江苏省内典型的500kV 输电线路工程标准化设计方案，并对其进行环保评价，得出典型设计中较优的设计方案，并考虑到周边居民民房的特征提出相应的导线对地最低高度要求，为后续工程的设计和建设提供参考，将极大的提高电网前期工作的效率。

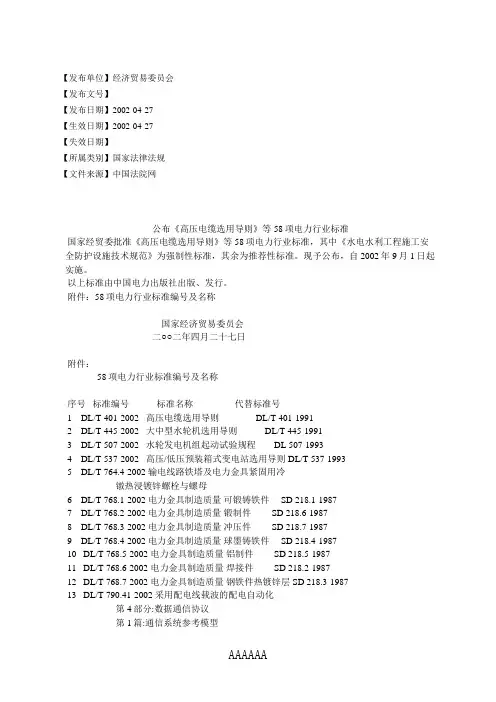

【发布单位】经济贸易委员会【发布文号】【发布日期】2002-04-27【生效日期】2002-04-27【失效日期】【所属类别】国家法律法规【文件来源】中国法院网公布《高压电缆选用导则》等58项电力行业标准国家经贸委批准《高压电缆选用导则》等58项电力行业标准，其中《水电水利工程施工安全防护设施技术规范》为强制性标准，其余为推荐性标准。
现予公布，自2002年9月1日起实施。
以上标准由中国电力出版社出版、发行。
附件：58项电力行业标准编号及名称国家经济贸易委员会二○○二年四月二十七日附件：58项电力行业标准编号及名称序号标准编号标准名称代替标准号1 DL/T 401-2002 高压电缆选用导则 DL/T 401-19912 DL/T 445-2002 大中型水轮机选用导则 DL/T 445-19913 DL/T 507-2002 水轮发电机组起动试验规程 DL 507-19934 DL/T 537-2002 高压/低压预装箱式变电站选用导则 DL/T 537-19935 DL/T 764.4-2002 输电线路铁塔及电力金具紧固用冷镦热浸镀锌螺栓与螺母6 DL/T 768.1-2002 电力金具制造质量可锻铸铁件 SD 218.1-19877 DL/T 768.2-2002 电力金具制造质量锻制件 SD 218.6-19878 DL/T 768.3-2002 电力金具制造质量冲压件 SD 218.7-19879 DL/T 768.4-2002 电力金具制造质量球墨铸铁件 SD 218.4-198710 DL/T 768.5-2002 电力金具制造质量铝制件 SD 218.5-198711 DL/T 768.6-2002 电力金具制造质量焊接件 SD 218.2-198712 DL/T 768.7-2002 电力金具制造质量钢铁件热镀锌层 SD 218.3-198713 DL/T 790.41-2002 采用配电线载波的配电自动化第4部分:数据通信协议第1篇:通信系统参考模型14 DL/T 790.51-2002 采用配电线载波的配电自动化第5部分:低层协议集第1篇:扩频型移频键控(S-FSK)协议15 DL/T 798-2002 电力系统卫星通信运行管理规程（87）国电讯字第16号16 DL/T 799.1-2002 电力行业劳动环境监测技术规范第1部分:总则17 DL/T 799.2-2002 电力行业劳动环境监测技术规范第2部分:生产性粉尘监测18 DL/T 799.3-2002 电力行业劳动环境监测技术规范第3部分:生产性噪声监测19 DL/T 799.4-2002 电力行业劳动环境监测技术规范第4部分:生产性毒物监测20 DL/T 799.5-2002 电力行业劳动环境监测技术规范第5部分:高温作业监测21 DL/T 799.6-2002 电力行业劳动环境监测技术规范第6部分:微波辐射监测22 DL/T 799.7-2002 电力行业劳动环境监测技术规范第7部分:极低频电磁场监测23 DL/T 801-2002 大型发电机内冷却水质及系统技术要求24 DL/T 802-2002 玻璃纤维增强塑料电缆导管25 DL/T 803-2002 带电作业用绝缘毯26 DL/T 804-2002 交流电力系统金属氧化物避雷器使用导则27 DL/T 805.1-2002 火电厂汽水化学导则第1部分:直流锅炉给水加氧处理28 DL/T 806-2002 火力发电厂循环冷却水用阻垢缓蚀剂29 DL/T 807-2002 火力发电厂水处理用201×7强碱性阴离子交换树脂报废标准30 DL/T 808-2002 副产硫酸铵31 DL/T 809-2002 水质浑浊度的测定32 DL/T 810-2002 ±500kV直流棒形悬式复合绝缘子技术条件33 DL/T 811-2002 进口110 kV～500kV棒式支柱绝缘子技 SD 331-1989术规范34 DL/T 812-2002 标称电压高于1000 V架空线路绝缘子串工频电弧试验方法35 DL/T 813-2002 12kV高压交流自动重合器技术条件 SD 317-198936 DL/T 814-2002 配电自动化系统功能规范37 DL/T 815-2002 交流输电线路用复合外套金属氧化物避雷器38 DL/T 817-2002 立式水轮发电机检修技术规程39 DL/T 818-2002 低合金耐热钢碳化物相分析技术导则40 DL/T 819-2002 火力发电厂焊接热处理技术规程41 DL/T 820-2002 管道焊接接头超声波检验技术规程 DL/T 5048-199542 DL/T 821-2002 钢制承压管道对接焊接接头射线检验 DL/T 5069-1996技术规范43 DL/T 5142-2002 火力发电厂除灰设计规程 SDGJ11-199044 DL/T 5143-2002 变电所给水排水设计规程45 DL/T 5145-2002 火力发电厂制粉系统设计计算技术规定46 DL/T 5153-2002 火力发电厂厂用电设计技术规定 SDGJ17-198847 DL/T 5154-2002 架空送电线路杆塔结构设计技术规定 SDGJ94-199048 DL/T 5155-2002 220kV～500kV变电所所用电设计技术 SDJ2-1988第4章规程第3节49 DL/T 5156.1-2002 电力工程勘测制图 SDGJ35-1984第1部分:测量50 DL/T 5156.2-2002 电力工程勘测制图 SDGJ36-1984第2部分:岩土工程51 DL/T 5156.3-2002 电力工程勘测制图 SDGJ40-1984第3部分:水文气象52 DL/T 5156.4-2002 电力工程勘测制图 SDGJ41-1984第4部分:水文地质53 DL/T 5156.5-2002 电力工程勘测制图 SDGJ39-1984第5部分:物探54 DL/T 5157-2002 电力系统调度通信交换网设计技术规程55 DL/T 5158-2002 电力工程气象勘测技术规程56 DL/T 5159-2002 电力工程物探技术规程 SDGJ81-198857 DL/T 5160-2002 火力发电厂岩土工程勘测描述技术规定 SDGJ67-198458 DL 5162-2002 水电水利工程施工安全防护设施技术规范本内容来源于政府官方网站，如需引用，请以正式文件为准。
附件1 标准化线路检查考核评价方法和要求为促进国家电网公司（以下简称“公司”）架空输电线路标准化建设，结合标准化线路建设要求，特制定标准化线路检查考核评价方法和要求。
一、标准化线路检查考核主要对各省（自治区、直辖市）公司（以下简称“省公司”）线路标准化建设工作开展情况进行评价及考核。
考核方法主要采用现场图片资料（PMS系统）检查和现场抽查。
（一）现场图片资料（PMS系统）检查对象为各单位已建成的标准化线路，检查比例按照以下要求执行：1. 330kV及以上标准化线路总长度100%。
2. 66kV-220kV标准化线路检查比例不低于20%。
（二）现场抽查针对年度绩效评价得分前12名单位开展，具体抽查比例由现场专家组据实际情况确定。
（三）图片资料（PMS系统）要求1. 每条线路所有杆塔图片资料应齐全。
2. PMS系统中每基杆塔照片不应少于6张：杆塔全景（1张）、杆塔号牌及警示牌（1张）、杆塔基础（1张）、绝缘子及金具（1张）、线路大小号通道（2张）。
3. PMS系统中杆塔图片应带GPS坐标和时标信息，每5年更新一次，线路异动后应及时更新照片或4. PMS系统中杆塔图片应能反应标准化线路考核内容，图片清晰、物体突出。
图片从PMS图纸资料中上传，大小符合PMS系统要求（不大于20M）。
（四）杆塔图片（PMS系统）截止时间为当年10月20日。
二、标准化线路检查考核按照《国家电网公司标准化输电线路检查考核内容及评分标准》（见附表）评分，考核内容分8个方面，满分为1000分。
评价总得分不低于900分，且各项考核内容得分率不低于90%时为“达标”，否则为“不达标”。
三、每年10月20日前，各省公司组织完成对省检修、地市(检修)公司标准化线路评价，总结评价周期内标准化线路实施情况，完成自评工作，并据此上报标准化线路完成情况。
四、标准化线路检查情况作为各单位已建成标准化线路长度指标以及年度考核评价细则中标准化线路建设评价的主要依据。

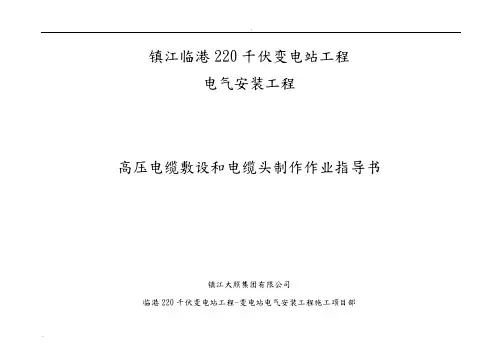

镇江临港220千伏变电站工程电气安装工程高压电缆敷设和电缆头制作作业指导书镇江大照集团有限公司临港220千伏变电站工程-变电站电气安装工程施工项目部二0一三年九月批准：年月日审核：年月日编写：年月日1．适用范围本作业指导书适用于镇江临港220kV 变电所高压电缆敷设和电缆头制作。
2．编制依据2.1《电气装置安装工程电缆线路施工及验收规范》GB 50168—20062.2《电气装置安装工程电气设备交接试验标准》GB50150—20062.3《电气装置安装工程质量检验及评定规程》DL/T5161.1 ～ 5161.17—20022.4《国家电网公司输变电优质工程考核项目及评分标准库（2009版）》2.5国家电网公司输变电工程相关施工工艺示范手册2.6《国家电网公司输变电工程施工危险源辩识和预控措施》2.7《江苏省电力公司输变电工程安全文明施工标准(09年3月试行版)》2.8《国家电网公司十八项电网重大反事故措施（修订版）》国家电网生技〔2012〕352号2.9国家电网公司电力安全工作规程（变电部分）国家电网安监[2009]664号2.10《电力建设安全健康环境评价标准》（国家电网工[2004]488号）2.11《国家建设部工程建设标准强制性条文(电力工程部分)》 (2006年版)2.12《输变电工程建设标准强制性条文实施管理规程》国家电网科[2009]642号3．工程概况及工程量3.1工程概况镇江临港220kV变电站地处江苏省句容市下蜀镇北部临港工业集中区，站址西侧紧邻疏港大道，南侧为沿江高等级公路。
紧邻镇江电厂－下蜀220kV线路。
场地开阔，地形平坦，场地的东侧为一些待拆的民房及零星树木，场地的西侧不远处为一片杨树林，场地南侧为比较开阔的麦田。
水系发育，交通便利。
各电压等级进出线走廊较好。
此方案位于临港工业集中开发区，处于负荷中心。
站址周围无可见污染源，清洁度较好。
亦无互为影响的军事、广电、通信等设施。

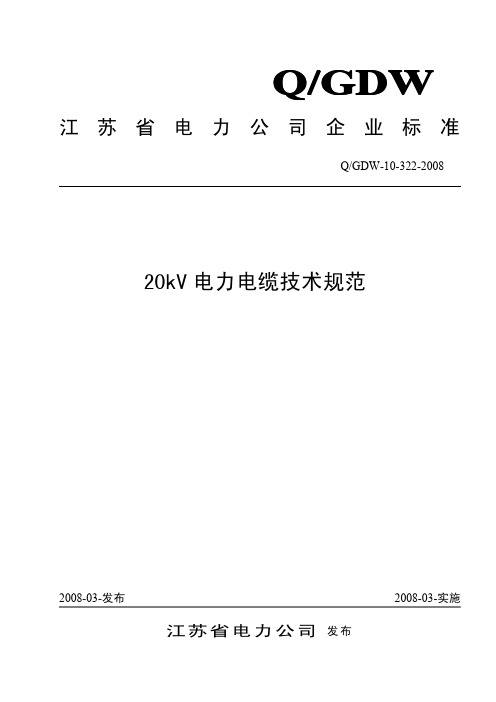

Q/GDW20kV电力电缆技术规范江苏省电力公司发布Q/GDW-10-322-2008目次前言 (II)1范围 (1)2规范性引用文件 (1)3使用环境条件 (1)4技术参数及要求 (2)5试验 (4)IQ/GDW-10-322-2008II前言本标准是根据江苏省电力公司推广应用20kV电压等级中压配电网的需要而编制。
由于现行国标、行标和企业标准等一般未涉及20kV电压等级设备的内容，为保证20kV电压等级的电气设备满足要求，特此编制《20kV配电设备技术规范》。
本标准是同时编制的16个20kV配电设备技术规范之一，这16个技术规范分别是：20kV电力电缆技术规范20kV架空绝缘电缆技术规范20kV中压环网开关设备技术规范20kV油浸配电变压器技术规范20/10kV油浸配电变压器技术规范20kV干式变压器技术规范20kV电压互感器技术规范20kV电流互感器技术规范20kV复合外套交流无间隙金属氧化物避雷器技术规范20kV户外柱上六氟化硫负荷开关技术规范20kV户外柱上真空断路器技术规范20kV户外柱上隔离开关技术规范20kV柱上隔离负荷开关技术规范20kV户外跌落式熔断器技术规范20kV柱式绝缘子技术规范20kV电力电缆附件技术规范本标准的编写格式和规则符合GB/T1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T600-2001《电力行业标准编写基本规定》的要求。
本标准由江苏省电力公司生产技术部提出并解释。
本标准由江苏省电力公司生产技术部归口。
本标准起草单位：江苏省电力公司生产技术部、苏州供电公司、江苏省电力试验研究院有限公司。
本标准主要起草人：沈仲华、翁岳明、李鸿泽、费益军。
Q/GDW-10-329-2007Q/GDW-10-329-200720kV电力电缆技术规范1范围本技术规范规定了20kV电力电缆的使用条件、主要技术参数、功能设计、结构、性能、试验等方面的技术要求。
本技术规范适用于江苏省电力公司20kV系统所需的20kV交联聚乙烯（XLPE）、乙丙橡胶（EPR 或EPDM）和高硬度乙丙橡胶（HEPR）绝缘电力电缆。

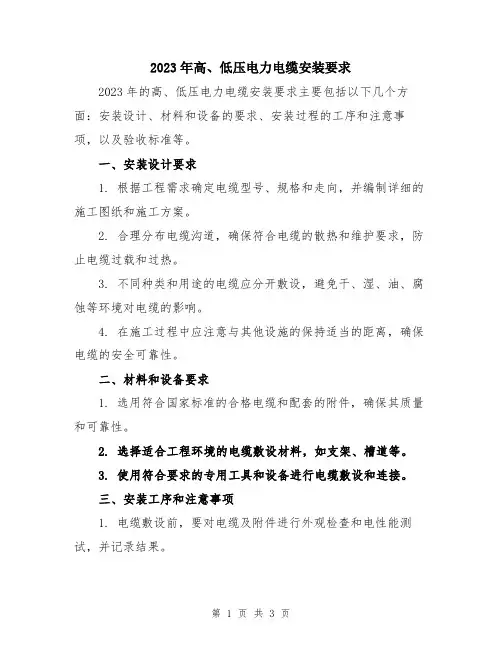

2023年高、低压电力电缆安装要求2023年的高、低压电力电缆安装要求主要包括以下几个方面：安装设计、材料和设备的要求、安装过程的工序和注意事项，以及验收标准等。
一、安装设计要求1. 根据工程需求确定电缆型号、规格和走向，并编制详细的施工图纸和施工方案。
2. 合理分布电缆沟道，确保符合电缆的散热和维护要求，防止电缆过载和过热。
3. 不同种类和用途的电缆应分开敷设，避免干、湿、油、腐蚀等环境对电缆的影响。
4. 在施工过程中应注意与其他设施的保持适当的距离，确保电缆的安全可靠性。
二、材料和设备要求1. 选用符合国家标准的合格电缆和配套的附件，确保其质量和可靠性。
2. 选择适合工程环境的电缆敷设材料，如支架、槽道等。
3. 使用符合要求的专用工具和设备进行电缆敷设和连接。
三、安装工序和注意事项1. 电缆敷设前，要对电缆及附件进行外观检查和电性能测试，并记录结果。
2. 敷设电缆前应进行沟槽清理、排水等工作，电缆跨越、穿越地下水源地区时应采取防渗漏措施。
3. 电缆敷设过程中应注意保护电缆的绝缘层，避免机械损伤或混凝土渗透。
4. 彩绘电缆应根据设计要求正确敷设，颜色、编号等信息应清晰可辨。
5. 电缆接头的安装应按照制造商的要求和相关规范进行，确保接头连接的牢固和电气性能。
6. 电缆敷设完毕后，应进行电阻测试和绝缘电阻测试，并记录结果。
四、验收标准1. 在工程验收前，应进行电缆的全面检查和测试，确保电缆的完整性和安全性能。
2. 检查电缆的敷设和连接是否符合设计要求，包括长度、直径、弯曲半径等。
3. 进行电缆的电性能测试，包括电压耐受能力、绝缘电阻、接触电阻等。
4. 比对电缆的编号和终端标识，确保与设计一致并记录。
总结：2023年的高、低压电力电缆安装要求将进一步强化对电缆敷设的设计、材料和设备的要求，以及安装过程的工序和注意事项，以确保电缆的质量和安全性能。
同时，验收标准的严格执行将有助于提高电缆安装质量，以满足不断发展的电力需求。
《35kV及以下客户端变电所建设标准》（DGJ32/J14-2005）实施指南（送审稿）江苏省电力公司二○○五年十二月目次1总则2术语3电气设计3.1一般规定3.2电气主接线3.3变压器3.4所用电源3.5操作电源3.6自备应急电源3.7电测量仪表装置3.8中性点接地方式3.9电缆4无功补偿装置5电能质量和谐波管理6电气设备选择6.1污秽等级6.2变压器6.3高压开关柜6.4高压电力电缆6.5低压电力电缆及控制电缆6.6高压电缆分支箱6.7互感器6.8高压熔断器6.9 低压设备7电能计量装置8负荷管理终端装置8.1一般规定8.2二次回路8.3电源8.4其他要求9继电保护﹑控制及自动装置9.1保护配置9.2继电保护﹑控制装置及布置方式9.3二次回路9.4自动装置10变电所的布置10.1 一般规定10.2变电所的型式10.3配电装置的布置11电缆敷设12通讯和远动13防雷和接地14土建14.1一般规定14.2荷载14.3建筑物14.4通风和照明15 施工及验收15.1施工15.2竣工验收附录：A参考文献B供电方案主要内容C应提供设计文件和资料内容D变电所工程竣工报告的主要内容E常用电气主接线F变电所电气捕鼠装置图G本标准用词说明前言由江苏省电力公司主编的江苏省《35kV及以下客户端变电所建设标准》是国内第一部有关35kV及以下客户变电所的建设标准。
本标准参照现行的有关变电所设计、运行、安装验收的国家和行业标准，结合我省各地多年来在客户变电所建设中的经验以及新设备﹑新技术的广泛应用，对现行的国家标准中尚未涉及的部分进行了补充、完善。
《35kV及以下客户端变电所建设标准》的颁布，有利于提升供电企业为客户优质服务的水平；有利于统一全省客户变电所建设标准；有利于提高设计工作效率；有利于降低客户变电所建设和运行费用；加快了客户变电所建设速度。
《35kV及以下客户端变电所建设标准》具有以下几个特点：1 规定了客户工程项目在规划、立项和可行性研究阶段以及有非线性用电设备的新（扩）建变电所工程，进行供电方案研究和确定，在供电方案确定后才能进行变电所的设计，避免了客户未办理申请用电手续，未就供电的可能性、供电条件和配套工程的建设与供电企业达成一致意见后，就委托设计院进行变电所设计、安装。
高压电缆选用导则目次1 范围2 引用标准3 电缆和附件的额定电压4 使用条件5 电缆绝缘水平选择6 电缆绝缘种类、导体截面和结构的选择7 电缆终端的选择附录A（提示的附录）单芯电缆外护套过电压保护方案中华中民共和国电力行业标准高压电缆选用导则Guide to the selecion of high-voltage cables1 范围本标准适用于交流50H Z、额定电压1kV以上三相交流系统的各种类型电力电缆及其终端。
本标准就电缆及其附件的使用条件、绝缘水平、结构型式、导体截面的选择提供指导。
此外，也概要地提供了为选择合适电缆及其终端所必需的一些资料。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列最新版本的可能性。
GB 2952——1989 电缆外护层GB/T 3956——1997 电缆的导体GB9326——1988 交流330kV及以下油纸绝缘自容式充油电缆及附件GB 11017——1989 额定电压110kV铜芯铝芯交联聚乙烯绝缘电力电缆GB12706——1991 额定电压35kV及以下铜芯铝芯塑料绝缘电力电缆JB 7829——1995 额定电压26/35kV及以下电力电缆户内型户外型热收缩终端JB/T 8503.1——1996 额定电压26/35kV以及以下塑料绝缘电力电缆户内型、户外型预制件安装配式终端。
IEC 60840——1999 额定电压30kV（U m=36kV）以上至150KV（错误！链接无效。
）挤包绝缘电缆及其附件——试验方法和要求。
IEE std 48——1996 2.5kV~765 kV交流电缆终端的试验方法和要求。
3 电缆和附件的额定电压3.1 在本标准中以U0、U表示电缆和附件的额定电压，以U m表示电缆运行最高电压；以U p1和U p2分别表示其雷电冲击和操作冲击绝缘水平。

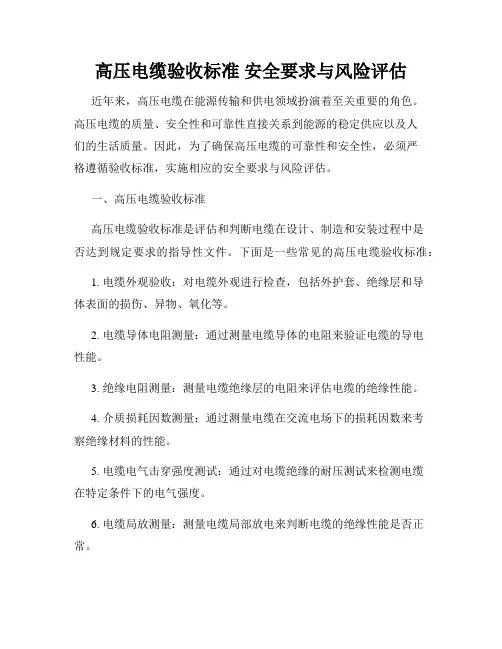

高压电缆验收标准安全要求与风险评估近年来，高压电缆在能源传输和供电领域扮演着至关重要的角色。
高压电缆的质量、安全性和可靠性直接关系到能源的稳定供应以及人们的生活质量。
因此，为了确保高压电缆的可靠性和安全性，必须严格遵循验收标准，实施相应的安全要求与风险评估。
一、高压电缆验收标准高压电缆验收标准是评估和判断电缆在设计、制造和安装过程中是否达到规定要求的指导性文件。
下面是一些常见的高压电缆验收标准：1. 电缆外观验收：对电缆外观进行检查，包括外护套、绝缘层和导体表面的损伤、异物、氧化等。
2. 电缆导体电阻测量：通过测量电缆导体的电阻来验证电缆的导电性能。
3. 绝缘电阻测量：测量电缆绝缘层的电阻来评估电缆的绝缘性能。
4. 介质损耗因数测量：通过测量电缆在交流电场下的损耗因数来考察绝缘材料的性能。
5. 电缆电气击穿强度测试：通过对电缆绝缘的耐压测试来检测电缆在特定条件下的电气强度。
6. 电缆局放测量：测量电缆局部放电来判断电缆的绝缘性能是否正常。
7. 绝缘电阻谱测量：通过测量电缆的绝缘电阻随频率变化的情况来评估绝缘材料的性能及其电容特性。
二、高压电缆验收的安全要求高压电缆验收过程中，应严格遵守以下安全要求：1. 安全操作：验收人员必须按照相关规范和操作规程进行工作，佩戴相关个人防护装备，并严禁进行违章操作。
2. 防止事故：验收现场必须设置必要的警示标识和隔离措施，确保相关人员的安全。
同时，应对可能引发事故的因素进行充分评估，并采取相应的防护措施。
3. 防火安全：严禁在验收过程中使用明火和易燃物品，确保验收环境的消防安全。
4. 电气安全：验收过程中涉及电气设备和电源时，必须确保电源断开，使用绝缘工具，并按照相关规范进行操作。
5. 环境保护：验收现场产生的废弃物应妥善处理，遵守环保法规，保护环境。
三、高压电缆验收的风险评估高压电缆验收的风险评估是为了识别和评估验收过程中可能引发的各种风险，制定相应的控制措施以减少事故发生的可能性。

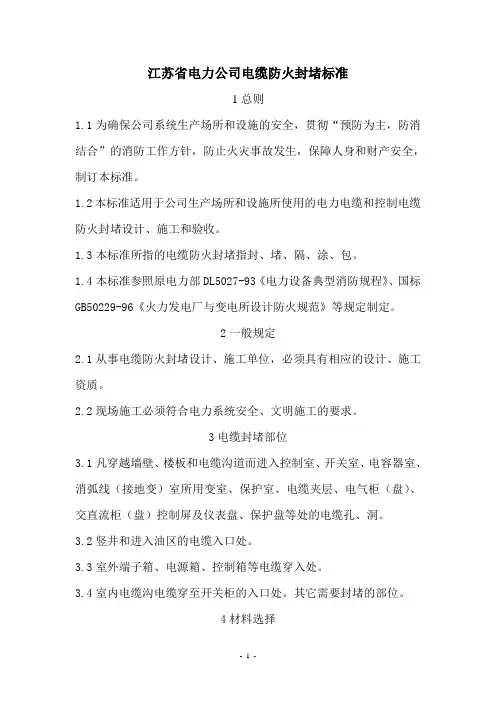

江苏省电力公司电缆防火封堵标准1总则1.1为确保公司系统生产场所和设施的安全，贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人身和财产安全，制订本标准。
1.2本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收。
1.3本标准所指的电缆防火封堵指封、堵、隔、涂、包。
1.4本标准参照原电力部DL5027-93《电力设备典型消防规程》、国标GB50229-96《火力发电厂与变电所设计防火规范》等规定制定。
2一般规定2.1从事电缆防火封堵设计、施工单位，必须具有相应的设计、施工资质。
2.2现场施工必须符合电力系统安全、文明施工的要求。
3电缆封堵部位3.1凡穿越墙壁、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧线（接地变）室所用变室、保护室、电缆夹层、电气柜（盘）、交直流柜（盘）控制屏及仪表盘、保护盘等处的电缆孔、洞。
3.2竖井和进入油区的电缆入口处。
3.3室外端子箱、电源箱、控制箱等电缆穿入处。
3.4室内电缆沟电缆穿至开关柜的入口处。
其它需要封堵的部位。
4材料选择4.1封堵材料包括有机堵料、无机堵料、耐火隔板、防火涂料、防火包带、防火包。
4.2电缆防火封堵材料，必须经过国家防火建筑材料质量监督检验测试中心的检测，并提供检测合格文件，材料质量符合质保书要求。
4.3封堵材料必须通过省一级消防主管部门鉴定，并取得消防产品登记备案证书。
4.4外省市产品，必须提供江苏省消防局颁发的“外省市消防产品进苏销售登记备案证书”。
4.5材料的质量、外观必须符合下列要求：4.5.1有机堵料不氧化、不冒油、软硬适度。
4.5.2无机堵料不结块、无杂质。
4.5.3防火隔板平整光洁，厚薄均匀。
5施工要求5.1防火隔板的施工，应符合下列要求：5.1.1安装前应检查隔板外观质量情况，检查产品合格证书。
5.1.2防火隔板的安装必须牢固可靠、保持平整，缝隙处必须用有机堵料封堵严密。
5.1.3固定防火隔板的附件需达相应耐火等级要求。

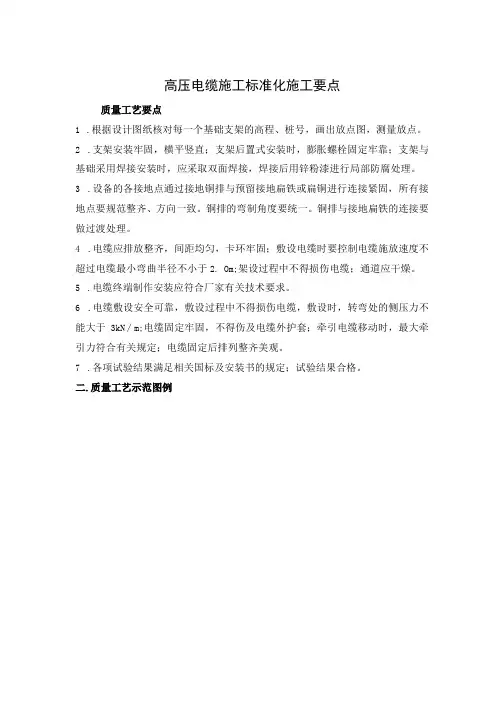

高压电缆施工标准化施工要点
质量工艺要点
1.根据设计图纸核对每一个基础支架的高程、桩号，画出放点图，测量放点。
2.支架安装牢固，横平竖直；支架后置式安装时，膨胀螺栓固定牢靠；支架与基础采用焊接安装时，应采取双面焊接，焊接后用锌粉漆进行局部防腐处理。
3.设备的各接地点通过接地铜排与预留接地扁铁或扁铜进行连接紧固，所有接地点要规范整齐、方向一致。
铜排的弯制角度要统一。
铜排与接地扁铁的连接要做过渡处理。
4.电缆应排放整齐，间距均匀，卡环牢固；敷设电缆时要控制电缆施放速度不超过电缆最小弯曲半径不小于2. Om;架设过程中不得损伤电缆；通道应干燥。
5.电缆终端制作安装应符合厂家有关技术要求。
6.电缆敷设安全可靠，敷设过程中不得损伤电缆，敷设时，转弯处的侧压力不能大于3kN∕m;电缆固定牢固，不得伤及电缆外护套；牵引电缆移动时，最大牵引力符合有关规定；电缆固定后排列整齐美观。
7.各项试验结果满足相关国标及安装书的规定；试验结果合格。
二.质量工艺示范图例
电期E放整齐，间距均匀。
Q/GDW10 国网江苏省电力公司企业标准Q/GDW 10-186—2015-ZY1060210～35kV交联电缆普通终端头安装(更换)标准化作业指导书2015-03-27发布 2015-03-27实施国网江苏省电力公司发布目次1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 安装（更换）前准备 (3)4.1 准备工作安排 (3)4.2 劳动组织及人员要求 (3)4.2.1 劳动组织 (3)4.2.2 人员要求 (4)4.3 安装（更换）用设备与材料 (4)4.4 工器具与仪器仪表 (4)4.5 技术资料 (5)4.6 风险分析与预防控制措施 (5)5 安装（更换）作业流程图 (5)6 安装（更换）程序与作业规范 (11)7 报告与记录 (17)8 绩效指标 (18)前言本标准化作业指导书是为规范江苏省电力公司10～35kV交联电缆普通终端头安装(更换)标准化作业而制定的。
制定本标准化作业指导书的目的是加强对10～35kV交联电缆普通终端头安装(更换)全过程控制，体现对设备及人员行为的全过程管理，保证现场作业过程的安全和质量，优化作业方案，提高效率，降低成本。
本标准化作业指导书由江苏省电力公司运维检修部提出并解释。
本标准化作业指导书由公司科技信通部归口。
本标准化作业指导书由公司运维检修部负责起草。
本标准化作业指导书主要起草人：吕立翔、李鸿泽、王光明、顾青、何光华。
本标准化作业指导书审核人：黄清、恽瑞金。
本标准化作业指导书批准人：陈庆。
10～35kV交联电缆普通终端头安装(更换)标准化作业指导书1 范围本标准化作业指导书规定了10～35kV交联电缆普通终端头安装(更换)标准化作业的检修前准备、检修流程图、检修程序与作业规范、风险分析与预控措施、报告与记录、绩效指标等内容。
本标准化作业指导书适用于10～35kV交联电缆普通终端头安装(更换)标准化作业。
2 规范性引用文件下列文件对于本文件的应用是必不可少的。
省电力公司电缆防火封堵标准1 总则1.1 为确保公司系统生产场所和设施的安全贯彻“预防为主，防消结合”的消防工作方针，防止火灾事故发生，保障人身和财产安全制订本标准。
1.2 本标准适用于公司生产场所和设施所使用的电力电缆和控制电缆防火封堵设计、施工和验收。
1.3 本标准所指的电缆防火封堵指封、堵、隔、涂、包。
1.4 本标准参照原电力部DL5027-93《电力设备典型消防规程》、国标GB50229-96《火力发电厂与变电所设计防火规范》等规定制定。
2 一般规定2.1 从事电费防火封堵设计、施工单位，必须具有相应的设计、施工资质。
2.2 现场施工必须符合电力系统安全、文明施工的地要求。
3 电缆封堵部位3.1 凡穿越墙壁、楼板和电缆沟道而进入控制室、开关室、电容器室、消弧（接地变）室所用变室、保护室、电缆夹层、电气柜（盘）、交直流柜（盘）控制屏及仪表盘、保护盘等处的电缆孔、洞。
3.2 竖井和进入油区的电缆入口处。
3.3 室外端子箱、电源箱、控制箱等电缆穿入处。
3.4 室内电缆沟电缆穿至开关柜的入口处。
其它需要封堵的部位。
4 材料选择4.1 封堵材料包括有机堵料、无机堵料、耐火隔板、防火涂料、防火包带、防火包。
4.2 电缆防火封堵材料，必须经过国家防火建筑材料质量监督检验测试中心的检测，并提供检测合格文件，材料质量符合质保书要求。
4.3 封堵材料必须通过省一级消防主管部门鉴定，并取得消防产品登记备案证书。
4.4 外省市产品，必须提供省消防局颁发的“外省市际交通消防产品进苏销售销售登记备案证书”。
4.5 材料的质量、外观必须符合下列要求：4.5.1 有机堵料不氧化、不冒油、软硬适度。
4.5.2 无机堵料不结块、无杂质。
4.5.3 防火隔板平整光洁、厚薄均匀。
5 施工要求5.1 防火隔板的施工，应符合下列要求：5.1.1 安装前应检查隔板外观质量情况，检查产品合格证书。
5.1.2 防火隔板的安装必须牢固可靠、保持平整，缝隙处必须用有机堵料封堵严密。
标准化高压电缆线路照片要求标准化高压电缆线路主要部位及通道应进行照片拍摄，拍摄的照片应纳入设备台账管理，条件具备时应录入PMS系统管理，具体要求如下：1.关键部位照片包括电缆本体、终端、接头、接地箱（交叉互联箱）、工井、通道(警告标识)等六个部分。
照片资料应齐全，照片中拍摄主题突出、景物清晰。
照片应能反应标准化高压电缆线路考核内容。
2.每回标准化高压电缆线路照片不应少于8个张：电缆本体（2张）、终端（2张）、接头（1张）、接地箱（1张）、、工井(1张)、电缆通道（含警告标示，1张）。
3.考虑到电缆设备敷设方式特点，各部件照片要求如下：（1）电缆本体：对电缆本体方式进行拍照，照片主体应包括本体及敷设方式，数量为1张，照片命名为“xx千伏xx线本体照片”。
（2）电缆终端：对电缆终端进行拍照，照片主体应包括线路两端任意一侧三相电缆终端，包括电缆线路铭牌信息等，数量为1张，照片命名为“xx千伏xx线终端照片”。
（3）电缆接头：对电缆接头进行拍照，照片主体应包括至少一相电缆中间接头，数量为1张，照片命名为“xx千伏xx线接头照片”。
（4）附属设备：对电缆附属设备（主要包括接地箱、交叉互联箱）进行拍照，照片主体应反映附属设备情况，照片已接地箱（交叉互联箱）为单位，照片命名为“xx千伏xx线电缆附属设备照片”。
对于多张照片的，则在名称后加序号“**-1”、“**-2”等。
（5）工井：对工井进行拍照，照片主体应反映电缆工井情况，数量为1张，照片命名为“xx千伏xx线电缆工井照片”。
（6）电缆通道：对电缆通道进行拍照，照片主体应反映电缆通道情况，能反映通道运维警示标牌设置情况，数量为1张，照片命名为“xx千伏xx线电缆通道照片”。
4.照片属性应带时标信息，每5年更新一次，线路异动后应及时更新。
5.照片规格要求：长边不小于1600像素、短边不小于1200像素，格式采用JPG、BMP、TIF、PSD，容量宜在1M--5M之间，但总容量应符合PMS系统要求，一般不大于20M。
分数安排:国家电网公司标准化高压电缆线路建设检查考核内容及评分表（试行）.千伏______ 线路注：标准化高压电缆线路检查考核内容7个方面，满分为1000分。
总得分不低于900分可评价为标准化高压电缆线路。
附件5标准化高压电缆线路照片要求标准化高压电缆线路主要部位及通道应进行照片拍摄，拍摄的照片应纳入设备台账管理，条件具备时应录入PMS系统管理，具体要求如下：1.关键部位照片包括电缆本体、终端、接头、接地箱（交叉互联箱）、工井、通道（警告标识）等六个部分。
照片资料应齐全，照片中拍摄主题突出、景物清晰。
照片应能反应标准2.每回标准化高压电缆线路照片不应少于6个张：电缆本体（1张）、终端（1张）、接头（1张）、接地箱（1张）、、工井（1张）、电缆通道（含警告标示，1张）。
3.考虑到电缆设备敷设方式特点，各部件照片要求如下：（1 ）电缆本体：对电缆本体方式进行拍照，照片主体应包括本体及敷设方式，数量为1张，照片命名为“xx千伏XX线本体照片”（2）电缆终端：对电缆终端进行拍照，照片主体应包括线路两端任意一侧三相电缆终端，包括电缆线路铭牌信息等，数量为1张，照片命名为“XX千伏XX线终端照片”（3）电缆接头：对电缆接头进行拍照，照片主体应包括至少一相电缆中间接头，数量为1张，照片命名为“ XX千伏XX线接头照片”。
（4）附属设备：对电缆附属设备（主要包括接地箱、交叉互联箱）进行拍照，照片主体应反映附属设备情况，照片已接地箱（交叉互联箱）为单位，照片命名为“XX千伏XX线电缆附属设备照片”。
对于多张照片的，则在名称后加序号“* i、**2 ”^等（5 ）工井：对工井进行拍照，照片主体应反映电缆工井情况，数量为1张，照片命名为“XX千伏XX线电缆工井照（6）电缆通道：对电缆通道进行拍照，照片主体应反映电缆通道情况，能反映通道运维警示标牌设置情况，数量为1张，照片命名为“XX千伏XX线电缆通道照片”。
4.照片属性应带时标信息，每5年更新一次，线路异动后应及时更新。
2015.6.25江苏省电力公司...第一篇：2015.6.25 江苏省电力公司关于明确电力电缆线路设计、施工及运维相关要求的通知(苏电运检[2015]615号)一．通用要求1.试用于公司资产10kV及以上电缆。
2.新建电缆及通道必须开展竣工测绘工作，对于非开挖的电缆通道还应开展三维测绘工作，所需费用从项目费用中列支；测绘资料作为竣工资料的组成部分移交运行单位管。
二．电力电缆通道选型1.城市核心区及人口密集区应采用电缆沟与电力井相结合。
2.不采用砖砌，采用钢筋混泥土型式。
3.应优先小口径（口径不大于1.2米）水平顶管方式，长度不宜不大于150米，大于需要加大口径或电力井。
严格控制非开挖定向钻技术（拉管）应征得相关运维部门的同意，且长度不宜大于150米，如超过，制定专项方案报运检部门批准。
4.变电所出线10kV~35kV与110kV及以上电缆采取不同路径出线，如不可避免时，应采用物理隔离措施。
采用电缆沟方式，不得采用拉管。
5.直埋只使用于电缆上杆，不得超过20米，不得过路、重型车辆通行。
6.通道有重大变更，建设、运维部分应联合进行设计方案审查。
三．电力电缆选型1、阻燃电缆，不低于C级。
库存非助燃消耗完毕，新增电缆必须为阻燃电缆。
四、电力电缆通道设计施工要求1.禁止使用高碱玻璃钢管。
2.防水封堵、牵引绳；单芯电缆采用非磁性材料。
3.电缆沟的齿口边缘应有角钢保护，钢筋混泥土盖板用角钢、扁铁包边。
非承重区域用复合材料盖板。
4.电力井位于绿化带，井口高于绿化带至少300mm；第二篇：运维单位在输电线路设计审查阶段的工作要点运维单位在输电线路设计审查阶段的工作要点1、引言为提升输电线路本质安全水平，近年来，国网公司开展了一系列工作，如“六防”管理、标准化线路建设、重要输电通道风险评估、“三跨”反措等。
从全寿命周期管理的角度来看，提升线路本质安全，关键抓源头（规划、建设阶段）。
生产准备覆盖工程可研、设计、建设及竣工投产全过程。
分数安排：
国家电网公司标准化高压电缆线路建设检查考核内容及评分表（试行）千伏线路
注：标准化高压电缆线路检查考核内容7个方面，满分为1000分。
总得分不低于900分可评价为标准化高压电缆线路。
附件5
标准化高压电缆线路照片要求
标准化高压电缆线路主要部位及通道应进行照片拍摄，拍摄的照片应纳入设备台账管理，条件具备时应录入PMS 系统管理，具体要求如下：
1.关键部位照片包括电缆本体、终端、接头、接地箱（交叉互联箱）、工井、通道(警告标识)等六个部分。
照片资料应齐全，照片中拍摄主题突出、景物清晰。
照片应能反应标准化高压电缆线路考核内容。
2.每回标准化高压电缆线路照片不应少于6个张：电缆本体（1张）、终端（1张）、接头（1张）、接地箱（1张）、、工井(1张)、电缆通道（含警告标示，1张）。
3.考虑到电缆设备敷设方式特点，各部件照片要求如下：
（1）电缆本体：对电缆本体方式进行拍照，照片主体应包括本体及敷设方式，数量为1张，照片命名为“xx千伏xx线本体照片”。
（2）电缆终端：对电缆终端进行拍照，照片主体应包括线路两端任意一侧三相电缆终端，包括电缆线路铭牌信息等，数量为1张，照片命名为“xx千伏xx线终端照片”。
（3）电缆接头：对电缆接头进行拍照，照片主体应包括至少一相电缆中间接头，数量为1张，照片命名为“xx 千伏xx线接头照片”。
（4）附属设备：对电缆附属设备（主要包括接地箱、
交叉互联箱）进行拍照，照片主体应反映附属设备情况，照片已接地箱（交叉互联箱）为单位，照片命名为“xx千伏xx线电缆附属设备照片”。
对于多张照片的，则在名称后加序号“**-1”、“**-2”等。
（5）工井：对工井进行拍照，照片主体应反映电缆工井情况，数量为1张，照片命名为“xx千伏xx线电缆工井照片”。
（6）电缆通道：对电缆通道进行拍照，照片主体应反映电缆通道情况，能反映通道运维警示标牌设置情况，数量为1张，照片命名为“xx千伏xx线电缆通道照片”。
4.照片属性应带时标信息，每5年更新一次，线路异动后应及时更新。
5.照片规格要求：长边不小于1600像素、短边不小于1200像素，格式采用JPG、BMP、TIF、PSD，容量宜在1M--5M之间，但总容量应符合PMS系统要求，一般不大于20M。
附件（照片示例）：
一、XX千伏XX线
1、电缆本体
图1 xx千伏xx线本体照片
具体要求：
➢电缆管井：电缆布置情况1张，进出管口情况1张；
➢电缆沟、电缆桥架、电缆隧道：电缆布置情况1张；
➢不同通道形式变换时，在变换处电缆布置情况1张；
➢照片注明观测方向、电缆相对位置。
2、电缆终端
图2 xx千伏xx线GIS终端照片
具体要求：
➢终端杆处：拍摄全景和终端头近景各1张，相位、线路标牌清晰
3、电缆接头
图3 xx千伏xx线电缆接头照片
具体要求：
➢接头全图1张，将接头的固定情况、防火情况反映，加挂相色牌、接头标牌；
➢照片名称：xx千伏xx线电缆XX号接头
4、附属设备
图4 xx千伏xx线接地箱照片
具体要求：
➢接地箱全图1张，加挂接地箱标牌，标牌信息包含接地箱名称、接地箱类型，交叉互联箱还需附接线图；➢照片名称：xx千伏xx线电缆XX号接地箱
5、工井
图5 xx千伏xx线井盖照片具体要求：
➢每个井1张；
➢照片名称：xx千伏xx线XX号井盖6、电缆通道
图6 xx千伏xx线直埋通道照片
具体要求：
➢每条电缆直埋段必须要拍，其它电缆通道类型至少拍1张；
➢照片反映通道走向，可利用标志桩、地面标志牌反映，或在图片上绘制。
➢照片名称：xx千伏xx线XX通道。
