高压电缆介绍

电缆电压等级划分标准电缆是现代电力传输和通信信号传输的重要设备之一，它广泛应用于能源、交通、通信等领域。

根据电缆所承受的电压等级的不同，电缆可分为不同等级，以满足不同领域的需求。

本文将介绍电缆电压等级划分的标准及其应用。

一、低压电缆低压电缆是指额定电压在1kV及以下的电缆，主要用于建筑物内部的电力供配、照明、空调等。

低压电缆的绝缘和护套通常采用聚氯乙烯（PVC）材料，具有良好的耐磨性和绝缘性能。

二、中压电缆中压电缆是指额定电压在1kV至35kV之间的电缆，主要用于城市配电网、农村电网以及工矿企业的供电系统。

中压电缆的绝缘和护套材料通常采用交联聚乙烯（XLPE）材料，具有较好的耐高温性能和电气性能。

三、高压电缆高压电缆是指额定电压在35kV至110kV之间的电缆，主要用于城市主干网和大型工业企业的供电系统。

高压电缆的绝缘和护套材料通常采用交联聚乙烯（XLPE）材料或油纸绝缘材料，具有较高的耐电压能力和电气性能。

四、超高压电缆超高压电缆是指额定电压在110kV以上的电缆，主要用于大型电网和特高压输电工程。

超高压电缆的绝缘和护套材料通常采用交联聚乙烯（XLPE）材料或油纸绝缘材料，具有极高的耐电压能力和电气性能。

不同电缆电压等级的应用范围不同，主要取决于电力传输的距离和负荷要求。

低压电缆适用于短距离和小负荷的供电系统，中压电缆适用于中等距离和中等负荷的供电系统，高压电缆适用于较长距离和较大负荷的供电系统，而超高压电缆适用于特高压输电系统，可以实现远距离大功率的输电。

除了电力输配领域，电缆还广泛应用于通信领域。

例如，光缆是一种用于传输光信号的电缆，主要用于光纤通信系统，分为单模光缆和多模光缆。

光缆的电压等级主要取决于光信号的传输距离和传输速率。

电缆的电压等级划分标准是根据电力传输的距离和负荷要求来确定的。

低压电缆适用于短距离和小负荷的供电系统，中压电缆适用于中等距离和中等负荷的供电系统，高压电缆适用于较长距离和较大负荷的供电系统，而超高压电缆适用于特高压输电系统。

高压电缆分类
高压电缆是一种用于输送高电压电力的电缆，通常用于城市供电、工业生产和交通运输等领域。

根据不同的用途和技术要求，高压电缆可以分为以下几类：
1. 交联聚乙烯绝缘电力电缆
交联聚乙烯绝缘电力电缆是一种常见的高压电缆，通常用于输送中低压电力。

其特点是绝缘性能好、机械强度高、耐腐蚀性能好。

此外，这种电缆还具有良好的耐热性能和抗老化能力。

2. 油浸纸绝缘电力电缆
油浸纸绝缘电力电缆是一种传统的高压电缆，通常用于输送中高压电力。

其特点是绝缘性能好、耐热性能好、机械强度高。

但由于使用过程中需要加油充油，所以对环境污染较大。

3. 交联聚乙烯绝缘交联聚乙烯护套（XLPE/XLPE）高压直流输电线路
这种类型的高压电缆主要用于输送高压直流电力，具有较好的绝缘性能和导电性能，可用于远距离输电。

与传统的油浸纸绝缘电力电缆相
比，这种类型的电缆不需要加油充油，对环境污染较小。

4. 交联聚乙烯绝缘铝合金芯塑料护套（XLPE/ACP）高压电力电缆
这种类型的高压电缆主要用于输送中低压电力，具有良好的机械强度和防腐蚀性能。

与传统的油浸纸绝缘电力电缆相比，这种类型的电缆无需加油充油，使用寿命更长。

5. 交联聚乙烯绝缘铜带屏蔽聚氯乙烯护套（XLPE/CV）高压电力电缆
这种类型的高压电缆主要用于输送中低压交流和直流电力，具有良好的防干扰性能和耐化学腐蚀性能。

与其他类型的高压电缆相比，这种类型的电缆更适合在复杂环境下使用。

总之，不同类型的高压电缆根据其特点和用途的不同，各有优缺点。

在选择高压电缆时，需要根据具体情况进行综合考虑，选择最适合自己需求的电缆类型。

中高压电力电缆分类中高压电力电缆是指额定电压在1kV以上、频率50Hz的电力系统中使用的电缆。

它们是电力系统中不可或缺的组成部分，用于输送电能。

根据不同的用途和特点，中高压电力电缆可以分为多种类型。

一、交联聚乙烯绝缘电缆交联聚乙烯绝缘电缆是一种常用的中高压电力电缆，它的额定电压可以达到35kV。

它的主要特点是绝缘性能好、耐热性能强、耐化学腐蚀性能好、机械强度高、使用寿命长等。

它广泛应用于电力系统中的输电线路、变电站、电缆隧道等场所。

二、交联聚乙烯绝缘钢丝铠装电缆交联聚乙烯绝缘钢丝铠装电缆是一种中高压电力电缆，它的额定电压可以达到35kV。

它的主要特点是绝缘性能好、耐热性能强、耐化学腐蚀性能好、机械强度高、使用寿命长、抗拉强度高等。

它广泛应用于电力系统中的输电线路、变电站、电缆隧道等场所。

三、交联聚乙烯绝缘铝合金芯电缆交联聚乙烯绝缘铝合金芯电缆是一种中高压电力电缆，它的额定电压可以达到35kV。

它的主要特点是绝缘性能好、耐热性能强、耐化学腐蚀性能好、机械强度高、使用寿命长、重量轻等。

它广泛应用于电力系统中的输电线路、变电站、电缆隧道等场所。

四、交联聚乙烯绝缘铜芯电缆交联聚乙烯绝缘铜芯电缆是一种中高压电力电缆，它的额定电压可以达到35kV。

它的主要特点是绝缘性能好、耐热性能强、耐化学腐蚀性能好、机械强度高、使用寿命长、导电性能好等。

它广泛应用于电力系统中的输电线路、变电站、电缆隧道等场所。

五、交联聚乙烯绝缘铜带屏蔽电缆交联聚乙烯绝缘铜带屏蔽电缆是一种中高压电力电缆，它的额定电压可以达到35kV。

它的主要特点是绝缘性能好、耐热性能强、耐化学腐蚀性能好、机械强度高、使用寿命长、抗干扰能力强等。

它广泛应用于电力系统中的输电线路、变电站、电缆隧道等场所。

六、交联聚乙烯绝缘铜带钢丝铠装电缆交联聚乙烯绝缘铜带钢丝铠装电缆是一种中高压电力电缆，它的额定电压可以达到35kV。

它的主要特点是绝缘性能好、耐热性能强、耐化学腐蚀性能好、机械强度高、使用寿命长、抗拉强度高等。

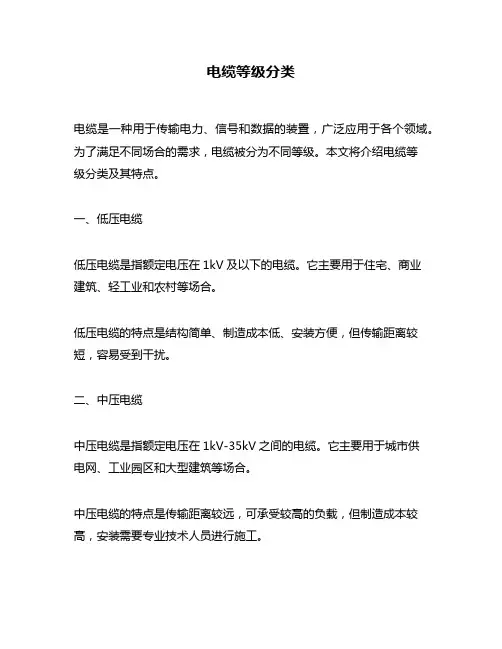

电缆等级分类电缆是一种用于传输电力、信号和数据的装置，广泛应用于各个领域。

为了满足不同场合的需求，电缆被分为不同等级。

本文将介绍电缆等级分类及其特点。

一、低压电缆低压电缆是指额定电压在1kV及以下的电缆。

它主要用于住宅、商业建筑、轻工业和农村等场合。

低压电缆的特点是结构简单、制造成本低、安装方便，但传输距离较短，容易受到干扰。

二、中压电缆中压电缆是指额定电压在1kV-35kV之间的电缆。

它主要用于城市供电网、工业园区和大型建筑等场合。

中压电缆的特点是传输距离较远，可承受较高的负载，但制造成本较高，安装需要专业技术人员进行施工。

三、高压电缆高压电缆是指额定电压在35kV及以上的电缆。

它主要用于城市主干线路和大型发电站等场合。

高压电缆的特点是传输距离远、承载能力强，但制造成本高、安装难度大，需要专业技术人员进行施工。

四、特种电缆特种电缆是指用于特殊场合的电缆，如防火电缆、耐高温电缆、防爆电缆等。

特种电缆的特点是具有特殊的功能和性能，适用于各种恶劣环境下的使用。

但制造成本较高，一般需要定制生产。

五、通信电缆通信电缆是指用于传输电话信号、数据和图像等信息的电缆。

它主要用于电话网、计算机网络和广播电视系统等场合。

通信电缆的特点是传输速度快、抗干扰性强，但受到距离限制，不能传输大量数据。

六、光纤电缆光纤电缆是指利用光纤传输信息的一种新型通信方式。

它主要用于长距离通信和高速数据传输等领域。

光纤电缆的特点是传输速度快、容量大、抗干扰性强，但制造成本高，需要专业技术人员进行施工。

以上就是常见的几种电缆等级分类及其特点。

在选择电缆时，需要根据实际使用场合和需求进行选择，并且需要注意电缆的质量和安全性。

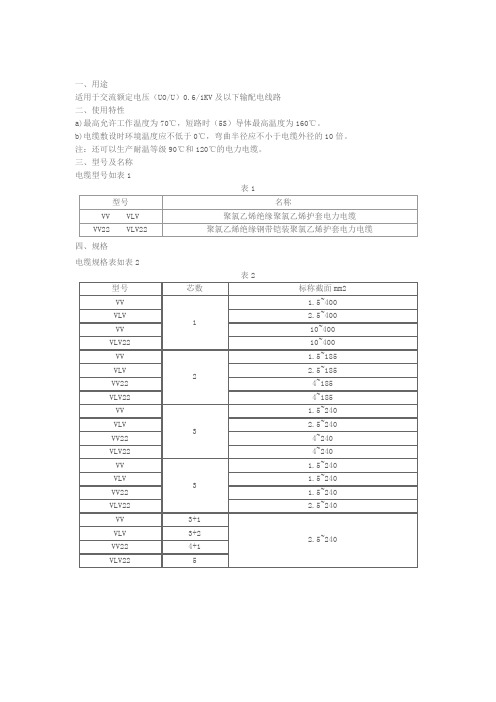

一、用途
适用于交流额定电压（UO/U）0.6/1KV及以下输配电线路
二、使用特性
a)最高允许工作温度为70℃，短路时（5S）导体最高温度为160℃。

b)电缆敷设时环境温度应不低于0℃，弯曲半径应不小于电缆外径的10倍。

注：还可以生产耐温等级90℃和120℃的电力电缆。

三、型号及名称
电缆型号如表1
表1
四、规格
电缆规格表如表2
表2
3+1、3+2、4+1芯电缆中性线芯的截面如表3
表3
五、结构简图
1、导体
2、绝缘
3、包带
4、护套
5、铠甲
六、技术特性
1、缆线芯为圆形，多芯电缆线芯，截面为35mm2及以下为圆形，50mm2及以上为扇形或半圆形。

（3+1）芯电缆的中性线芯为圆形或紧压圆形，（3+2）芯、（4+1）芯电缆的中性线和保护线芯分别为：圆形、扇形和圆形。

电缆线芯根数符合表4规定
表4
2、电缆绝缘线芯结构及导体20℃时直流电阻如表5
表5
3、电缆参考外径及重量如表6
表6。

高压电缆常见规格型号汇总（附选型指南）高压电缆是指传输1KV-1000KV之间的电力电缆，结构从内到外依次是：导体、绝缘、内护层、填充料、常见的规格型号有：NA-YJV、NB-YJV、WDZB-YJLY23、WDZA-YJLY23、WDZC-YJLY23、WDZA-YJY23、WDZB-YJY23、WDZC-YJY23等，下面将详细为大家介绍高压电缆常见的型号与用途。

NA-YJV，NB-YJV名称：交联聚乙烯绝缘聚氯乙烯护套A（B）类耐火电力电缆用途：敷设于对耐火有要求的室内、隧道及管道中VV、VLV名称：铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆用途：敷设于室内、沟道、隧道或者户外托架敷设NA-VV、NB-VV名称：聚氯乙烯绝缘聚氯乙烯护套A（B）类耐火电力电缆用途：敷设于对耐火有要求的管道、隧道、室内中WDZB-YJLY23、WDZA-YJLY23、WDZC-YJLY23、WDZA-YJY23、WDZB-YJY23、WDZC-YJY23名称：交联聚乙烯绝缘钢带铠装聚烯烃护套A(B、C)类阻燃电力电缆用途：适用于对阻燃且无卤低烟有要求时埋地敷设，不适宜管道内敷设NA-YJV22、NB-YJV22名称：交联聚乙烯绝缘钢带铠装聚氯乙烯护套A（B）类耐火电力电缆用途：对耐火有要求的埋地敷设，不适用于管道内敷设ZA-YJV、ZA-YJLV、ZC-YJV、ZC-YJLV、ZB-YJV、ZB-YJLV 名称：交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆用途：可敷设于对阻燃有要求的室内、隧道及管道中了解了高压电缆的常见型号后，高压电缆如何选型呢？高压电缆的选型主要与敷设手段、周边环境有关。

埋地式：指将高压电缆直接敷设于地下，此种敷设法美观度强，不影响交通与市容。

由于地下环境复杂，有着腐蚀、机械破坏、压力等诸多不稳定因素，适合使用带外保护层的铠装电缆。

架空式：指通过电线杆敷设高压电缆，此种电缆架设方式多采用在城市边缘，无居住区且地面平整地带。

超高压电缆引言超高压电缆是一种专门用于输送高电压的电能的电力设备，主要用于输送电力、通信和控制信号。

超高压电缆的使用具有很多优势，例如输送功率大、输电损耗小、安全可靠等。

本文将介绍超高压电缆的定义、分类、应用领域以及一些相关的技术和发展趋势。

定义超高压电缆是指额定电压大于110千伏（kV）的电缆，常见的超高压电缆额定电压为220千伏、330千伏甚至更高。

与传统的电缆相比，超高压电缆具有更高的输电能力和更小的损耗。

分类根据超高压电缆的结构和用途，可以将其分为以下几类：架空式超高压电缆该类型的超高压电缆常用于远距离的输电线路，通过将电缆悬挂在特殊的支架上，以减少对周围环境的影响。

架空式超高压电缆具有输送功率大、输电损耗小的优势，并且安装和维护相对较方便。

地下式超高压电缆地下式超高压电缆是铺设在地下的电缆，常用于城市或需要保持美观的地区。

它们通常具有良好的绝缘性能和机械强度，以保护电缆免受地下环境的损害。

地下式超高压电缆可以有效减少对风、雨、冰等天气条件的影响，提高了输电线路的可靠性。

海底超高压电缆海底超高压电缆是铺设在海底的电缆，主要用于海上风电场、海底油田和跨海电力输送。

海底超高压电缆具有良好的耐压性能和抗海水腐蚀能力，能够可靠地传输大功率电能。

海底超高压电缆的铺设和维护较为复杂，但其优势在于减少了土地占用和对环境的影响。

应用领域超高压电缆被广泛应用于各个领域，如电力输送、电网升级、电动汽车充电等。

以下是一些常见的应用领域的介绍：电力输送超高压电缆能够实现长距离、高功率的电力输送，尤其适用于跨越山地、河流、海洋等复杂地形条件的电力输送。

通过使用超高压电缆，可以实现电网的可靠性提升和输电损耗的降低。

电网升级随着经济的快速发展和能源需求的增加，传统的电网已经无法满足日益增长的电力需求。

超高压电缆的应用可以实现电力输送的高效、稳定和安全，促进电网升级和改造。

电动汽车充电电动汽车的普及带来了对充电设施的需求增长。

高压电力电缆基本知识目录1. 高压电力电缆概述 (2)1.1 电缆的定义与分类 (2)1.2 高压电力电缆的特点 (4)2. 高压电力电缆的结构与材料 (5)2.1 电缆的导体结构 (7)2.2 电缆的绝缘材料 (8)2.3 电缆的护套材料 (9)3. 高压电力电缆的制造工艺 (11)3.1 电缆的生产流程 (12)3.2 电缆的主要生产设备 (13)4. 高压电力电缆的安装与维护 (14)4.1 电缆的敷设方法 (16)4.2 电缆的检测与故障排除 (17)4.3 电缆的保养与维护 (19)5. 高压电力电缆的安全问题 (20)5.1 电缆的安全使用规定 (22)5.2 电缆的防火措施 (23)5.3 电缆的环境影响与保护措施 (24)6. 高压电力电缆的应用领域 (25)6.1 电力系统中的应用 (26)6.2 交通运输系统中的应用 (28)6.3 其他领域的应用 (29)7. 高压电力电缆的未来发展趋势 (30)7.1 随着科技的发展，高压电力电缆将如何改变？ (32)7.2 面对未来的挑战，高压电力电缆将如何应对？ (33)1. 高压电力电缆概述高压电力电缆通常由具有绝缘性能的绝缘体、导线芯和金属铠装等主要部分组成。

其工作原理是通过导线芯将电能传输，而绝缘体则起到隔离电流和防止泄漏的作用。

金属铠装则提供机械保护，防止电缆受到外部压力的损伤。

高压电力电缆的型号和参数选择取决于用户的具体需求，例如电压等级、电流大小、长度和敷设环境等。

其性能指标包括耐压电压、导电性能、热稳定性和机械强度等。

高压电力电缆的技术发展日新月异，不断提升了其性能，推进了电力技术进步和应用广泛。

1.1 电缆的定义与分类是一种用于电能传输、信号通信或数据传输的电力线路，主要由绝缘材料、导体和保护层组成。

高压电缆是指在传输过程中能够承载1 kV和1 kV以上的电压的电力电缆。

油浸纸绝缘电缆：传统的高压电缆之一，采用矿物油浸渍的纸作绝缘材料，具有较高的击穿强度和耐温性能，但体积较大，维护复杂。

500千伏超高压电缆简介500千伏充油电缆，500千伏聚丙烯薄膜木纤维复合纸绝缘充油电缆、500千伏交联聚乙烯电缆以及550千伏充油电缆1、500千伏充油电缆500千伏充油电缆迄今已有70多年运行历史，是世界上公认的绝缘性能优良、运行可靠的高压及超高压电缆。

但由于介质损耗系数较大，故其在超高压下传输大容量电能就受到其他型式电缆的挑战。

70年代起500千伏充油电缆已在国外水电站安装运行。

中国从1964年开始，66千伏、110千伏、220千伏及330千伏充油电缆已按适用的电压等级相继在各电厂、水电站及城市电网中运行。

500千伏充油电缆亦已在东北电网锦州至辽阳线路上运行。

目前中国沈阳电缆厂、上海电缆厂均已掌握500千伏充油电缆制造技术。

红旗电缆厂已具备制造500千伏及更高电压级充油电缆的生产线。

中国生产的500千伏充油电缆的工作油压为0.4～0.8兆帕。

当敷设落差为130米时，下端电缆油压达1.6～2.0兆帕。

电缆金属可以采用铅套或皱纹铝套。

铅套充油电缆需要有非磁性金属带径向及纵向加固。

皱纹铝套充油电缆不需金属带加固，可以满足电站对500千伏电缆敷设高差130米的要求。

对500千伏充油电缆进行了系列设计及载流量计算。

500千伏充油电缆导体最高温度为85℃。

对500千伏充油电缆进行了系列设计及载流量计算,500千伏充油电缆常用截面范围800～2500平方毫米。

2、500千伏交联（XLPE）电缆XLPE电缆介质损耗较低，传输容量较大，适合于高落差敷设，可以实现无油化。

500千伏皱纹铝套XLPE电缆已于1998年首先在日本今市电站与下乡电站安装运行[1]。

与XLPE电缆同时投入运行的还有插入全封闭组合电器电缆终端。

但500千伏XLPE电缆连接接头至今未完成开发研制及实用化。

对于XLPE电缆，特别对于超高压XLPE电缆的长期运行可靠性是世界各国十分关注的问题。

日本500千伏XLPE电缆的运行经验，对于500千伏系统中采用500千伏XL PE电缆起到了积极的推动作用。
