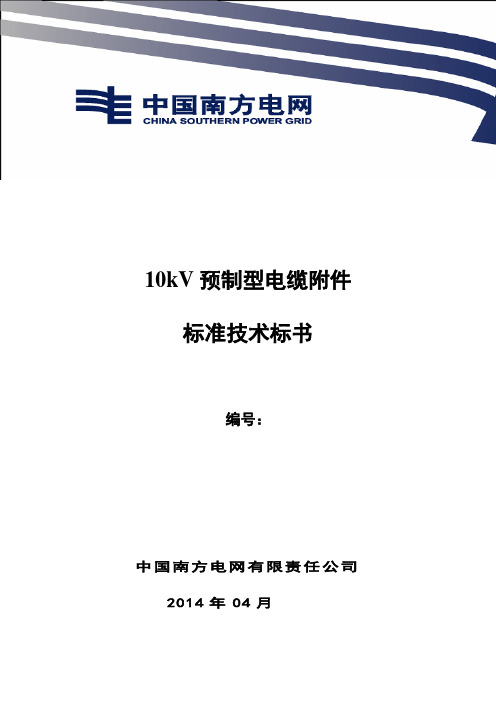

10kV预制型电缆附件标准技术标书编号：中国南方电网有限责任公司2014年04月目录1 总则 (1)2 工作范围 (1)2.1 范围和界限 (1)2.2 服务范围 (2)3 应遵循的主要标准 (3)4 使用条件 (3)4.1正常使用条件 (4)4.2特殊使用条件要求 (4)4.3系统条件要求 (5)5 技术要求 (5)5.1基本参数（参数见附录A-H） (5)5.2★设计和结构要求 (5)6 试验 (7)6.1 型式试验 (7)6.2例行试验 (7)6.3现场试验 (8)7 产品对环境的影响 (8)8 企业VI标识 (8)9 技术文件要求 (8)10 监造、包装、运输、安装及质量保证 (9)10.1监造 (9)10.2包装 (9)10.3运输 (10)10.4储存 (10)10.5开箱检查 (10)10.6安装指导 (10)10.7质量保证 (10)11 设备技术参数和性能要求响应表 (10)短路时温度 (11)主绝缘 (11)12 备品备件及专用工具 (11)12.1必备的备品备件、专用工具和仪器仪表 (11)12.2 推荐的备品备件、专用工具和仪器仪表 (11)13 主要元器件来源 (12)14 LCC数据文件 (12)15 技术差异表 (12)16 卖方需说明的其他问题 (13)17 附录 (14)18 附表：报价表 (19)1总则1.1本招标技术文件适用于中国南方电网公司电网建设工程项目采购的10kV预制型电缆附件，它提出了该设备本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2本设备招标技术文件提出的是最低限度的技术要求。
凡本招标技术文件中未规定，但在相关设备的行业标准、国家标准或IEC标准中有规定的规范条文，投标方应按相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，必须满足其要求。
1.3 如果投标方没有以书面形式对本招标技术文件的条文提出异议，则意味着投标方提供的设备完全符合本招标技术文件的要求。
主要高压电缆附件介绍及命名规则（收藏版）Part1主要高压电缆附件1、电缆终端电缆终端：电缆终端头作用是装配到电缆线路的首末端，用以完成与其他电气设备连接的装置。
有户外终端（瓷套式户外终端、复合套管户外终端）、GIS终端、油浸（变压器）终端。
1）户外终端：在受阳光直接照射或暴露在气候环境下或两者都存在的情况下使用的电缆终端。
①瓷套式户外终端：以瓷套管为外绝缘的户外电缆终端。
②复合套管户外终端：以玻璃纤维增强环氧管为衬芯，外覆耐候、抗污秽弹性材料（如硅橡胶）组成的复合套管为外绝缘的户外电缆终端。
相关要求：南方电网公司反事故措施（2021版）：人员密集区或有防爆要求的场所(300m范围内），新建或改造电缆户外终端应选用复合套管电缆终端。
（长期有效）瓷套式户外终端复合套管户外终端2）GIS终端：安装在气体绝缘金属封闭开关（GIS）设备内部以六氟化硫（SF6）气体为其外绝缘的气体绝缘部分的电缆终端。
GIS终端3）油浸终端（变压器终端）：安装在油浸变压器设备油箱内以绝缘油为其外绝缘的液体绝缘部分的电缆终端。
2、中间接头直通接头：连接两根电缆形成连续电路的附件。
在本部分中特指接头的金属外壳与被连接电缆的金属屏蔽和绝缘屏蔽在电气上连接的接头。
绝缘接头：将被连接电缆的金属护套、金属屏蔽和绝缘屏蔽在电气上保持断开（不连续）的接头。
绝缘接头和直通接头的区别：绝缘接头（两侧电缆的金属护套、金属屏蔽、绝缘屏蔽都和各自的金属外壳电气连接，但是两侧的金属外壳是绝缘隔开的，故两侧电缆除导体连接外，其余都是绝缘隔开）直通接头（两侧电缆的金属护套、金属屏蔽、绝缘屏蔽都和各自的金属外壳电气连接，而且两侧的金属外壳是连通的，故金属护套电气上是连接的）绝缘接头和直通接头能否代替使用：1）绝缘接头的结构和工艺尺寸与直线接头大致相同。
2）绝缘接头其增绕绝缘外缠绕的外屏蔽和金属屏蔽层只分别与两侧电缆本体的对应部分接通，而相互之间必须隔开，而且接头的铜外壳间亦须用绝缘材料隔开，因此能用于需要隔断外护层的单芯电缆的连接上。

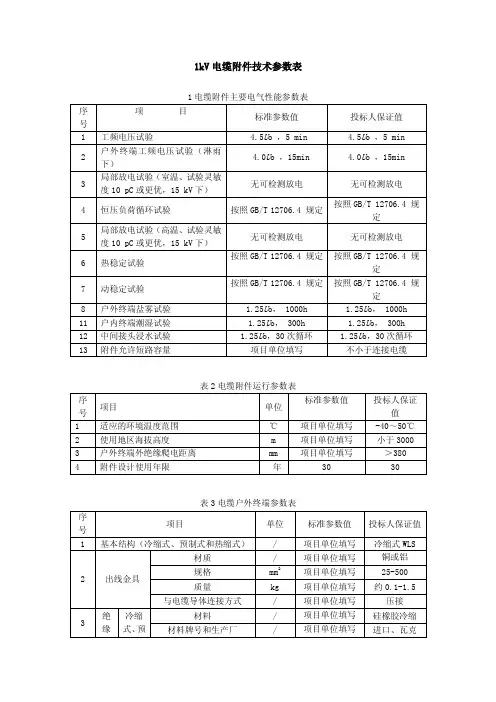

1kV电缆附件技术参数表1电缆附件主要电气性能参数表
表2电缆附件运行参数表
表3电缆户外终端参数表
表4电缆户内终端参数表
表5电缆接头参数表
2 项目需求部分
2.1 必备的备品备件、专用工具和仪器仪表供货表
表6 必备的备品备件、专用工具和仪器仪表供货表
2.2 投标人应提供的有关资料（详见本投标文件（6）技术文件）
2.3 工程概况（满足招标文件要求）
2.4 使用条件
表7 使用环境条件
2.5 项目单位技术差异表
表8 项目单位技术差异表
3 投标人响应部分
3.1 技术偏差
表9 技术偏差表
3.2 主要原材料产地表
表10 主要原材料产地清单
3.3 推荐的备品备件、专用工具和仪器仪表供货表
表11 推荐的备品备件、专用工具和仪器仪表供货表。

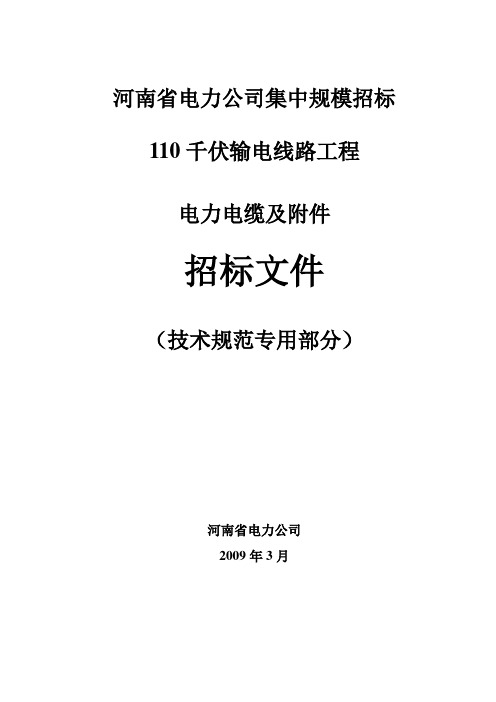

河南省电力公司集中规模招标110千伏输电线路工程电力电缆及附件招标文件（技术规范专用部分）河南省电力公司2009年3月目录1工程概况 (1)1.1 工程简述 (1)1.2 安装地点 (1)2主要技术内容 (1)2.1 使用环境条件（表1） (1)2.2 敷设条件、安装位置及环境 (1)2.3 使用技术条件 (2)3技术参数和性能要求 (2)3.1 电缆技术参数 (2)3.2 电缆附件技术参数 (2)3.4．技术偏差 (7)4投标人应提供的有关资料 (8)4.1 电缆的有关设计资料 (8)4.2 电缆附件的有关设计资料 (8)4.3 交货时应提供的检测和安装资料 (8)附录技术参数通用部分条款变更表 (9)1工程概况1.1 工程简述本次招标范围：2009年河南省电力公司110千伏电缆线路工程。
1.2 安装地点安装地点：河南省境内。
2主要技术内容2.1 使用环境条件（表1）表1 使用环境条件2.2 敷设条件、安装位置及环境2.2.1 敷设条件：可以为直埋、排管、沟道、隧道及桥架等方式。
沟道内积水时电缆可能局部或完全浸于水中；直埋于高地下水位地区时，电缆可能经常或周期性地被水浸泡。
2.2.2 敷设电缆时，电缆允许敷设最低温度在敷设前24 h 内的平均温度以及敷设现场的温度不低于0℃；厂家如有特殊要求请详细说明。
2.2.3 敷设方式为履带式电缆输送机敷设或机械牵引敷设。
2.3 使用技术条件2.3.1 电压（1）额定工作电压：U0/U，64/110kV；（2）最高工作电压：U0m/U m，73/126kV。
2.3.2 额定频率：50 Hz。
2.3.3 接地方式：中性点直接接地。
2.3.4 系统单相短路电流和持续时间：（项目单位填写）kA、3s 。
2.3.5 最小弯曲半径（1）敷设安装时：20 倍电缆平均外径；（2）电缆运行时：15 倍电缆平均外径；厂家如有特殊要求，请详细提供。
2.3.6 导体运行温度（1）长期正常运行90 ℃；（2）短路(最长时间 5 s) 250 ℃。
35kV电缆附件技术规范工程名称：玖安卡（江苏）智能电力科技有限公司目录1技术参数和性能要求 .................................................................................................... 错误!未定义书签。
1.1电缆附件主要电气性能参数 (1)1.2电缆附件运行参数 (1)1.3电缆附件结构参数 (1)2 项目需求部分 (5)2.1货物需求及供货范围一览表...................................... 错误!未定义书签。
2.2必备的备品备件、专用工具和仪器仪表需求表 (5)2.3投标人应提供的有关资料 (5)2.4工程概况 (5)2.5使用条件 (5)2.6项目单位技术差异表 (5)3 投标人响应部分 (6)3.1 技术偏差 (6)3.2主要原材料产地表 (7)3.3 推荐的备品备件、专用工具和仪器仪表供货表 (7)1.1电缆附件主要电气性能参数电缆附件主要电气性能参数见表1。
1.2电缆附件运行参数电缆附件运行参数见表2。
1.3电缆附件结构参数见表3～表11表1 电缆附件主要电气性能参数表表2 电缆附件运行参数表表3 电缆户外终端参数表表4 电缆户内终端参数表表5 电缆插拔式终端参数表表6 电缆接头参数表2 项目需求部分2.1 货物需求及供货范围2.2必备的备品备件、专用工具和仪器仪表需求表表8 必备的备品备件、专用工具和仪器仪表供货表2.3投标人应提供的有关资料2.4工程概况2.4.1项目名称：2.4.2电缆附件的名称、型号规格：项目单位需求。
2.5使用条件2.5.1使用环境条件见表9。
表9 使用环境条件2.5.2安装位置及环境2.5.2.1 电缆终端安装在，接头安装在，接头按长期积水考虑。
2.5.2.2 电缆附件安装现场应保持清洁，有防尘措施，环境相对湿度一般不得超过75%。
