合格的光缆接头盒需要遵循哪些标准呢？光缆接头盒又叫光缆接续盒，是相邻光缆间提供光学、密封和机械强度连续性的接续保护装置。

主要是在适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。

那么关于光缆接头盒你了解多少呢？你知道合格的光缆接头盒需要遵循哪些标准吗？接下来，英伦检测带大家一起了解一下：
DL/T 1899.1-2018 电力架空光缆接头盒第1部分：光纤复合架空地线接头盒
DL/T 1899.2-2018 电力架空光缆接头盒第2部分：全介质自承式光缆接头盒
DL/T 1899.3-2018 电力架空光缆接头盒第3部分：光纤复合架空相线接头盒
GB/T 16529.2-1997 光纤光缆接头第2部分:分规范光纤光缆接头盒和集纤盘
SJ 51659/1-1998 骨架式浅海光缆接头盒详细规范
SJ 51659/2-2000 军用轻型海光缆接头盒详细规范
SJ 51659/3-2002 TSE-773浅海光缆接头盒详细规范
TB/T 3023-2001 铁路光缆接头盒主要技术条件
YD/T 814.1-2013 光缆接头盒第1部分：室外光缆接头盒
YD/T 814.2-2005 光缆接头盒第二部分:光纤复合架空地线接头盒
YD/T 814.3-2005 光缆接头盒第三部分:浅海光缆接头盒
YD/T 814.4-2007 光缆接头盒第4部分:微型光缆接头盒
YD/T 814.5-2011 光缆接头盒第5部分：深海光缆接头盒
青岛英伦检测是一家专业的光伏产品检测的第三方检测机构，拥有独立的实验室和光伏产品检测经验丰富的工程师，出具国家认可的第三方检测报告！。

谢谢观看
• 直埋光缆接头盒埋设前，应使用硬物将相关 接头盒尾部光缆垫实，确保不因埋土后将光 缆入盒处压变形，导致附加损耗和密封性能 下降
• 为保护光缆接头，直埋光缆接头盒上方一般 需覆盖保护砖或保护用水泥板
架空光缆接头盒固定
• 立式接头盒一般固定在电杆上，光缆余留盘 绕在电杆两侧的余留架上；卧式接头盒一般 固定在电杆旁的吊线上，光缆余留盘绕在接 头盒两侧或相邻电杆的余留架上。
接头盒固定
接头盒安装固定是光缆接续、光 缆割接、故障抢修中的最后一道 工序。
接头盒固定工序 ✓接头盒固定 ✓余架空光缆接头盒的固定 ✓管道光缆接头盒的固定
直埋光缆接头盒固定
• 直埋光缆接头盒埋设在接头坑中，一般先将 接头盒布防在接头坑的一边，将余缆捆扎后 在接头坑的另一边进行盘留。
管道人孔内光缆接头的固定要求：
（1）安装在人孔内较高的位置； （2）不影响其它线路接头的放置和光（电） 缆的走向； （3）光缆应有明显标志，对于两根光缆走向 不明显时应做方向标记； （4）对人孔内光缆进行保护和放置光缆安全 标志牌。
管道光缆接头盒余留光缆的安装示意
接头盒固定应注意的事项
1、先固定接头盒，再盘绕光缆余留，避免接头 盒在余留盘绕的过程中剧烈晃动； 2、光缆余留盘绕时，从接头盒根部往外盘，把 余留盘绕时所产生的扭转力向光缆侧释放，避免 光缆在接头盒根部转动。

15.6
光缆接头盒应形状完整，无毛刺、气泡、龟裂、空洞翘曲和杂志等缺陷。全部底色应均匀连续。
15.7
光纤接头应加以保护，经保护后的光纤接头应能免遭潮气的侵蚀，不应增加保护前的光纤接头衰减，其机械性能和环境性能应符合IEC 1073-1； 1994和YD/T 1024-1999 中的规定。
15.8
光缆接头盒内的余留光纤盘绕在光纤安放装置内，在刮宫年蓝接头盒只能状使用的操作中，光纤接头应无明显附加衰减。
弯曲
光缆接头盒与光蓝接合处应能承受弯曲张力负荷为150N、弯曲角度±450的10个循环弯曲。
扭转
光缆接头盒应能承受扭矩不小与50N，转扭转角度±900，共10次循环的扭转。
轴向压缩
必要时，光蓝接头盒与光缆接合处应能承受100N的轴向压力。
15.12
温度循环
光缆接头盒温度循环试验中最高温度和最低温度应符合 表2规定，循环次数应不少于10次。
GB/T 7424.2-2002 光缆总规范 第二部分：光缆基本试验方法
GB/T 1399302-2002 通信光缆系列 第二部分：核心网用室外光缆
YD/T 590.1-1992 通信电缆塑料护套接续套管 第一部分： 通用技术条件
YD/T 590.2-1992 通信电缆塑料护套接续套管 第二部分： 热塑套管
16.3
检查光缆接头盒的封装性能时，按规定的操作程序封装，检查光缆接头盒的再封装性能时，重复封装3次。气门嘴和气压表的安装如图1所示。想光缆接头盒内充入100kPa的干燥空气或氨气，待气压稳定后浸泡在常温的清水容器中，观察15min应无气泡逸出，或稳定观察24h气压表指示应无变化。
图1 气门嘴和气压表安装示意图
分类代号见表1。
表1 分类代号

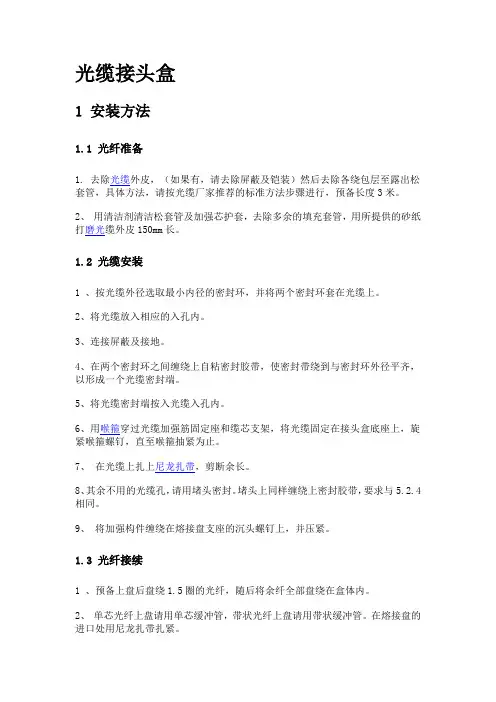

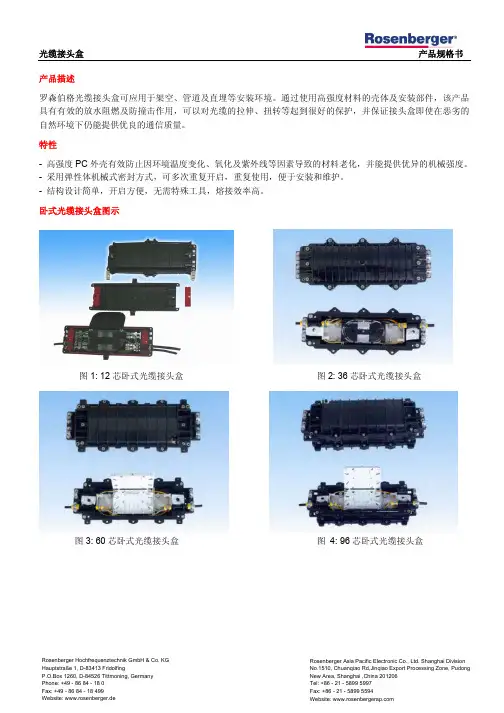

光缆接头盒1 安装方法1.1 光纤准备1. 去除光缆外皮，（如果有，请去除屏蔽及铠装）然后去除各绕包层至露出松套管，具体方法，请按光缆厂家推荐的标准方法步骤进行，预备长度3米。

2、用清洁剂清洁松套管及加强芯护套，去除多余的填充套管，用所提供的砂纸打磨光缆外皮150mm长。

1.2 光缆安装1 、按光缆外径选取最小内径的密封环，并将两个密封环套在光缆上。

2、将光缆放入相应的入孔内。

3、连接屏蔽及接地。

4、在两个密封环之间缠绕上自粘密封胶带，使密封带绕到与密封环外径平齐，以形成一个光缆密封端。

5、将光缆密封端按入光缆入孔内。

6、用喉箍穿过光缆加强筋固定座和缆芯支架，将光缆固定在接头盒底座上，旋紧喉箍螺钉，直至喉箍抽紧为止。

7、在光缆上扎上尼龙扎带，剪断余长。

8、其余不用的光缆孔，请用堵头密封。

堵头上同样缠绕上密封胶带，要求与5.2.4相同。

9、将加强构件缠绕在熔接盘支座的沉头螺钉上，并压紧。

1.3 光纤接续1 、预备上盘后盘绕1.5圈的光纤，随后将余纤全部盘绕在盒体内。

2、单芯光纤上盘请用单芯缓冲管，带状光纤上盘请用带状缓冲管。

在熔接盘的进口处用尼龙扎带扎紧。

3、按规定方法对接两根（带）光纤，接头卡入熔接单元卡槽中，余长请在盘内盘绕。

4、将熔接盘盖上，请压使其卡到位。

5、按接头盒需要的容量不同，决定熔接盘叠加的盘数，将熔接盘的叠加型式必须符合光纤接头的卡入熔接单元并检查和维护要求。

熔接盘每两只叠加，可以将橡胶折页上六个孔，分别卡住上下两个盘上的各三个凸扭；四只橡胶折页，盘两边对称位置各两只，如叠加五个熔接盘，依照上述方法将二层盘与三层扣住，三层盘和四层盘扣住，四层盘和五层盘扣住，以此类推，五个盘就稳定地叠加在一起了。

当需察看或维护某一层盘熔接情况时，只要将该盘单面的上层扣住的两片折页拆下，熔接盘即可如翻书页一样打开。

1.4 盒体密封1 、盒体封装：在盒体封装前先将气门咀与接地螺钉并紧。

? 将密封条嵌入盒体四周的密封槽内； ? 在接头盒两端“U”槽处也分别用密封条嵌入槽内。
