光缆接头盒制造工艺方法及质量保证措施

光缆接头盒生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!光缆接头盒是用于保护光纤接头和光纤，防止光纤接头受到损害的重要设备。

安徽联通2005年本地传输网工程光缆接头盒技术规范书中国联合通信有限公司安徽分公司二 O O 五年五月目录一、工程部分1、概要2、供货范围和技术服务3、技术服务要求4、报价5、交货地点6、交货时间二、技术部分1、概述2、光缆接头盒技术要求3、质量保证体系4、工厂检验5、现场验收和最终验收6、保修期7、技术文件三、附表一、工程部分1、概要本技术规范书为安徽联通2005年本地传输网工程光缆接头盒投标所用。

2、供货范围和技术服务2.1 光缆接头盒及附件采购清单见附表（暂缺）。

2.2 要求投标方为本工程提供以下技术服务2.2.1 出厂验收2.2.2 技术文件3、技术服务要求3.1 出厂验收和现场验收技术要求见本规范书技术部分。

3.2 技术文件技术文件要求详见本规范书的技术部分。

4、报价投标方应按地区分类报价，应报单价、合价和总价（含运费和保险费等费用）。

若有优惠条件，请详细说明。

报价书应盖有报价单位公章并有法人代表签字。

5、交货地点交货地点按买方指定地点（签合同时商定）。

6、交货时间合同签约生效后两个月内或按招标方要求分批到货。

二、技术部分1、概述1.1 本技术规范书未规定的其它技术要求应不劣于中国国家标准、通信行业标准的要求。

1.2 本技术规范书未标明日期的中国国家标准、通信行业标准均使用最新版本（截至发标日）。

1.3 投标方必须对本技术规范书的每一条款作出明确答复，并给出所供产品的详细技术数据。

诸如“已知”、“理解”、“注意”或“同意”等不明确、不具体的答复视为不满足。

1.4 投标方应在投标文件中提供6份（1份原件，5份复印件）至少包括以下内容的中文技术文件。

1.4.1 光缆接头盒制造厂家的名称和地点。

1.4.2 光缆接头盒技术标准和制造方法及质量保证措施。

1.4.3 光缆接头盒各部分的详细尺寸。

1.4.4 光缆接头盒所用主要原材料和零配件（包括接头盒盒体、内部金工件、熔纤盘、热熔管、密封材料）的技术标准及生产厂商的名称和产地。

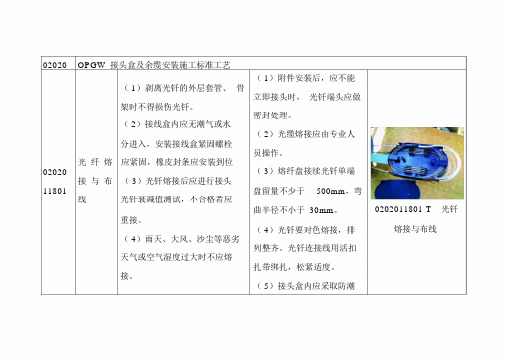

0202002020 11801OPGW 接头盒及余缆安装施工标准工艺（ 1）附件安装后，应不能（ 1）剥离光钎的外层套管、骨立即接头时，光钎端头应做架时不得损伤光钎。

密封处理。

（ 2）接线盒内应无潮气或水（ 2）光缆熔接应由专业人分进入，安装接线盒紧固螺栓员操作。

光纤熔应紧固，橡皮封条应安装到位（ 3）熔纤盘接续光钎单端接与布（ 3）光钎熔接后应进行接头500mm，弯盘留量不少于线光钎衰减值测试，不合格者应曲半径不小于 30mm。

重接。

（ 4）光钎要对色熔接，排（ 4）雨天、大风、沙尘等恶劣列整齐。

光钎连接线用活扣天气或空气湿度过大时不应熔扎带绑扎，松紧适度。

接。

（ 5）接头盒内应采取防潮020*******-T光钎熔接与布线02020 1180202020措施，防水密封良好（ 1） OPGW 接线盒安装在特塔适合的位置，安装高度宜8~10m，全线安装位置要统一。

（1）安装位置应符合要（ 2）接线盒应符合设计要求，求，螺栓紧固扭矩应符合该接头盒安装固定可靠、无松动、防水产品说明书要求。

安装（ 2）进出线应顺畅自然，密封措施良好。

020*******-T接线（ 3）接线盒进出线要顺畅、圆弯曲半径符合要求盒安装成品滑、弯曲半径应小于40 倍光缆直径OPGW 余缆安装（1）余缆盘绕应整齐有序，不得交叉和扭曲受力，捆绑点不少于 4 处，每条光（ 1）余缆紧密缠绕在余缆架缆盘留量应不小于光缆放02020余缆架上。

至地面加5m。

11901 安装（2）余缆架用专用夹具固定（ 2）在合适的位置将余缆在铁塔内侧适当的位置架固定好，余缆架以外的引线用引下线夹固定好，防止产生风吹摆动现象020*******-T余缆架安装成品。

光缆工程质量保证措施方案一、项目背景随着信息化的快速发展，光纤通信技术越来越受到重视。

光缆作为信息传输的重要媒介，其工程质量的稳定性和可靠性对于信息通信领域的发展至关重要。

因此，在光缆工程施工过程中，质量保证措施显得尤为重要。

二、质量保证措施1. 前期准备在工程开始之前，首先需要进行充分的前期准备工作。

这包括对工程地点的勘察和调查，确保工程施工的可行性。

同时还要对工程材料和设备进行审核，确保其符合有关标准和规定。

2. 施工人员培训在确定工程施工人员之后，需要对其进行专业的技术培训。

培训内容包括施工工艺流程、安全操作规程、紧急处理措施等。

只有培训有素的施工人员才能保证工程的质量。

3. 施工过程控制在工程施工过程中，需要严格控制每一个环节。

包括光缆敷设、接头处理、光缆连接等环节都需要严格按照规范进行。

特别是在弯曲半径、拉力等方面，需要严格把关，确保光缆的稳定性。

4. 材料检测所有工程使用的材料都需要进行必要的检测，以确保其符合相关标准和规定。

这包括光缆、接头、保护管、挖掘材料等。

只有符合标准的材料才能保证工程的质量。

5. 现场监督在工程施工过程中，需要进行全程监督。

这包括在每一个环节都要有专门的监督人员进行监督。

同时还要进行现场巡视，确保施工现场的安全和整洁。

6. 施工完毕验收在工程完工之后，需要进行专业的验收工作。

这包括对光缆连接质量、光缆稳定性、接头接触等方面进行全面检测。

只有通过验收的工程才能交付使用。

7. 后期维护在工程交付使用之后，还需要进行后期的维护工作。

这包括对工程设施的定期检修和维护，确保其长期稳定运行。

三、质量保证措施的意义质量保证措施的实施不仅仅是为了保证工程的质量，更是为了保障用户的利益和安全。

只有工程的质量得到保证，用户才能放心使用，并满足其信息传输的需求。

同时，质量保证措施的实施也是为了推动光缆行业的健康发展，提升行业的整体素质。

四、质量保证措施的实施路径质量保证措施的实施需要得到政府、监管机构和相关企业的积极支持。

光缆成端及接续注意事项：光缆接续与接头盒安装一、采用熔接法进线光缆接续时，光纤熔接完成并测试合格后应立即做增强保护措施。

二、光纤全部连接完成后，应按下列要求将余长光纤收容盘处：1、根据光缆接头盒的不同结构，按工艺要求顺序将余纤盘在熔接盘内，盘绕方向应一致；2、盘绕弯曲半径应大于厂家规定的曲率半径，接头部位应平直不受力。

三、光缆加强芯应按需要长度截断并按工艺要求固定在接头盒内，电气断开。

四、光缆接头盒的封装，应符合下列要求：1、接头盒的封装按工艺要求进行；2、接头盒内应放入袋装防潮剂和接头责任卡。

光缆接头：一、光纤接续严禁用刀片去除一次涂层或用火焰法制作端面；二、接头盒应能重复开启，且不影响其性能；三、接头盒应能满足管道型、直埋型结构光缆接续使用要求，具有抗蚀和抗老化性能，其外部金属构件及紧固件应采用不锈钢材料。

四、接头盒应具有良好的密封、绝缘、耐压、机械和温度特性；五、接头盒安装完毕后，盒内盘留光纤的曲率半径对光纤不产生附加衰减（测试1310nm和1550nm两个波长）；六、接头盒两侧的光缆金属护层和加强芯具有连接和可断功能，光纤盘内每根光纤均有明显序号；七、光纤接续采用熔接法，并按相同松套管，相同纤序对接，不得接错。

在接头盒内，每侧光缆的预留光纤和预留带松套管光纤应各不小于0.8m。

余留光纤应有醒目编号。

按#1----#12、#13----#24顺序盘放在自下而上编号的相应容纤盘内。

光纤接头应嵌入容纤盘的槽内，并固定牢靠。

盘留光纤的曲率半径应大于37.5mm，对光纤不产生附加衰减；八、光缆在局站终端形式：①ODF架②光纤终端盒等。

严格按照设备说明书操作，尾纤与光缆接续严格按照设计顺序连接，同时在尾纤上贴有标记，并做好记录；九、光纤在机架内盘绕应大于规定曲率半径，利用光缆中光纤连接时，其连接损耗应符合设计要求。

在熔接测试时，必须严格用OTDR仪进行测试；、十、光缆接续内容：光纤接续、加强芯、护套的固定、接头损耗测试、接头盒的封装及接头保护安装。

光缆施工技术及质量控制措施摘要：随着我国国民经济的飞速发展，通讯行业迎来了发展的关键时期，光纤通信技术目前已经在国内外得到了普及，光缆是信号和数据传输需要的载体，光缆的铺设使光缆通信的信号得以有效的传输，达到传递信息的效果。

通常情况下，光缆铺设的方法有四种：直埋光缆铺设、管道光缆铺设、架空光缆铺设和水底光缆铺设。

这四种光缆铺设方法当中，地下直埋的光缆铺设的用法在光纤通信中应用最常见。

管道铺设也具有许多独特的优点，被国内外的通信行业越来越广泛的认可和推广。

随着社会的不断进步，人们生活水平的不断提高，光纤通信技术已经成为通信行业的重要组成部分，光纤通信已经与人们的学习、工作和生活形成了密不可分的联系。

笔者通过本文对光缆施工技术及重量控制措施进行详细的阐述。

关键词：光缆施工技术；光纤通信；质量控制；措施一、光缆施工中的架设技术光缆的卷盘的长度一般在2000-3000米之间，卷曲半径一般超过光缆外径的15倍，在观澜施工的过程中，要避免对光缆的牵拉和扭结。

为了使光缆保持平整，防止因为拉力过大而发生扭结，可以采用把光缆放在路段的中央的施工方法。

在架设光缆的过程中，应该将后半卷光缆从盘上放下来，将退卷的光缆放在地上，使其形成八字形状。

这种光缆施工技术虽然过程较为复杂，工作强度较大，增加了光缆施工的劳动强度，但也具有诸多优点，虽然工作过程中负担较重，但这种方法能够最大的限度的保护光缆，是光缆不被损坏的良好方法。

在进行拖光缆的过程中要注意人员之间的密切配合，应派专门的技术人员指导工作，以避免光缆发生扭结，影响使用效果和使用寿命。

为能使光缆在施工及使用过程中发生的断点能够接续，同时也为路由改造提供便利，应该在光缆铺设施工中，每间隔一段距离留下一段多余的光缆长度，根据笔者多年的光缆施工工作经验，通常情况下，在一千米的距离，一般留一百米左右的光缆长度，在超过一千米时，一般会适当缩短光缆的富裕长度，一千米的距离大约流出七十米左右的富裕光缆长度，达到为今后的光缆维护和修理工作奠定基础，提供便利的工作条件。

光纤光缆接续的质量要求光纤熔接机主要用于光通信中，光缆的施工和维护。

虽然光缆可以制作得很长，但是为了制造、运输、施工的方便通常光缆出厂长度为2~5km左右。

另外由于路由地形的限制，光缆在施工中常常需要切断，因此工程中需要进行一定数量的光纤光缆的接续。

工程中发生的接续通常都是光纤与光纤的固定（永久）接续，至于光纤与光端机的连接则采用可拆卸的活动接头。

因此，光缆、光纤固定（永久）接续质量是非常重要的。

一、光纤接续端面的质量标准要求1、光纤的接头端面处理标准光纤接续前须将两根光纤的接头端面处理好。

端面质量不好有下列几种情况：切割面与轴向不垂直有夹角δ，在多模光纤δ应小于3°，而在单模光纤应保持小于1°，才能使接头具有低损耗；端面不平滑例如端面带有楔形尖端、端面呈凸圆形、端面的缺破以及端面锯齿形和端面沾有污物。

2、光纤的端头对准要求接续时两条光纤的端头必须对准。

否则会增加接头损耗。

做到对准的要求是：轴线必须对准成一直线，轴线间不要有角度，两端面间不要有空隙，因为这一切会造成光线传输中的反射。

以上所述几种非对准情况对于单模光纤要比多模光纤增加更大的附加损耗。

3、端面及环境清洁光纤接头端面处理好及施工现场环境保持清洁很重要，否则将增加接头损耗。

4、接续前的端面制备操作时应注意端面平整、无毛刺、无缺损，与轴线垂直。

处理端面好坏，对连接损耗有很大影响。

因此，光纤端面切割时，应将切割刀放置平稳，接续人员身体坐正，两手自然放在操作台上，不能有抖动现象。

光纤端面制作时，要求平齐，不能有角度。

端面不整齐，有角度、有缺陷都会使光纤接续衰耗增大。

要保持端面的完整性，当光纤端面切割以后，须注意勿使端面撞碰其它物体，要将光纤妥善地放入V型槽内，两端面距离调至2~3mm，不能相碰。

5、做好接续中的质量监测即从接续开始到完成（包括热缩套管保护，尾纤往接头盒内盘绕固定，穿管道等），远端（局）站内光纤时域反射仪（OTDR）仪表均应对接头损耗进行测量监视。

通信光缆工程施工质量保证措施1、人员控制措施（1）组织技术人员学习掌握、光缆硅芯管工程的有关标准及有关文件。

（2）组织参战职工进行技术培训，要求各部门人员技术过关、素质过关。

（3）对职工进行思想教育，提高对本工程重要意义的认识，以饱满的精神状态参战联络线管道通信工程建设。

2、材料的控制措施（1）对材料、设备除监理组织资质量检验外，材料员在领取材料时，还要进行认真检查。

领取材料检查应符合下列标准：①各种附件是否齐全②通过外观检查，光缆、硅芯管盘是否完好，有无敷设光缆（硅芯管）时损坏光缆（硅芯管）的倾向；硅芯管表面有无裂纹、毛刺，硅芯管两端堵头是否脱落、硅芯管壁是否均匀。

③硅芯管接头是否完好，对于所领取硅芯管型号是否配套等。

④光缆接头盒包装是否完好，并对其中的接头盒进行气闭试验，检验其各项指标。

⑤采购员按合同要求自购物资时要严格执行公司《采购控制程序》文件，严把自购物资质量关。

⑥材料的运输、装卸、保管严格执行公司《产品搬运、储运、包装、控制程序》文件。

3、施工机械的控制措施（1）施工机械专人管理使用，定期维护施工机械，保证施工机械始终保持良好状态。

（2）严禁非机械操作员操做施工机械、设备，杜绝因施工机械设备问题造成施工质量的现象发生。

（3）建立完好的机械设备使用制度，奖罚分明，确保工程顺利完工。

4、工序及方法的控制措施（1）施工技术部组织技术人员熟悉设计文件及相应的技术标准、规范。

制定周密的施工计划，控制工序质量。

（2）确定施工的关键工序和难点工序，根据各个工序的特点，组织有相应施工经验的人员完成任务。

（3）对本工程施工的难点问题，施工技术部负责编制施工作业制导书，施工人员按施工作业指导书施工。

（4）各工序作业人员严格执行相应技术标准，规范或作业指导书，并按照质量记录控制程序认真填写质量记录。

（5）对施工难点编制施工指导书时要固定考虑，选择最好的方案。

（6）质检人员对各工序做好质量检查工作，在施工过程中各施工分队要认真自查，并做好记录，对不合格品应接相关程序文件进行标识、处理。

光缆熔接技巧与质量控制一、光缆的基础知识光纤的完整名称叫做光导纤维英文名是OPTIC FIBER，是用纯石英（玻璃）以特别的工艺拉成比头发还细中间有介质的玻璃管，可以在很短的时间内传递巨大数量的信息。

1、多模光纤和单模光纤•多模光纤定义：具有大的芯径(50或62.5μm) ，能够采用不同的传输路径（多个模式）来传输的光纤。

优点：容易与光源以及其他光纤进行耦合，光源（发射机）成本低，并且具有简单的连接与熔接特性。

缺点：具有相对较高的衰减、低带宽，使得光在多模光纤内的传输被限制于短距离。

应用：主要应用在接入网和局域网等短距离场合。

•单模光纤定义：芯径较小（9um)，只能采用一种传输路径（单个模式）来传输的光纤。

优点：消除了模式色散，衰减小，传输距离远,大带宽，能在超长距离上承载10Gbit/s与40Gbit/s信号。

缺点：不能与光源以及其他光纤进行耦合，光源（发射机）成本高。

应用：主要应用在长途骨干网、城域网、接入网等场合。

2、常见光缆结构光缆是以一根或多根光纤或光纤束制成符合化学、机械和环境特性的结构。

不论何种结构形式的光缆，基本上都是由缆芯、加强元件和护层三部分组成。

3、光纤接头类型•单模室内缆通常外护套颜色为黄色。

•多模室内缆通常外护套颜色为橙色。

4、常见光纤设备连接方式二、光纤熔接光纤连接采用熔接方式。

熔接是通过将光纤的端面熔化后将两根光纤连接到一起的，这个过程与金属线焊接类似，通常要用电弧来完成，如下图所示：1、光纤熔接设备和工具如下图所示：2、光纤熔接的过程和步骤：（1）开剥光缆，并将光缆固定到接续盒内在开剥光缆之前应去除施工时受损变形的部分，使用专用开剥工具，将光缆外护套开剥长度1m左右，如遇铠装光缆时，用老虎钳将铠装光缆护套里护缆钢丝夹住，利用钢丝线缆外护套开剥，并将光缆固定到接续盒内，用卫生纸将油膏擦拭干净后，穿入接续盒。

固定钢丝时一定要压紧，不能有松动。

否则，有可能造成光缆打滚折断纤芯。

光缆接头盒制造工艺方法及质量保证措施五篇范文第一篇：光缆接头盒制造工艺方法及质量保证措施光缆接头盒制造工艺方法及质量保证措施：工艺方法：首先按YD/T814.1-2004标准选取和检测原材料，按工艺要求进行零件加工、零件检查，然后进行总装配，再严格按YD/T814.1-2004标准进行出厂抽样检验和抽样试验，最后装箱到成品库。

1.2.1.1 注塑：用烘箱对塑料粒子进行干燥后，入干燥器内，干燥温度80℃-90℃，干燥时间4-6小时。

然后注塑机注塑成型，将成型好的零件去料粑、飞边、毛刺。

1.2.1.2零部件及成品质量保证措施包括：进货检验、过程检验、出厂检验一、进货检验。

进货检验可分为塑料粒子、金属材料、标准件、外购件、包装件五方面。

1.塑料粒子检验规程a.光缆接头盒壳体采用的聚碳酸脂，可采用验证供方合格证，出厂检验报告或质保单（书）的方法。

主要验证其下列指标的符合情况。

a.1热变形温度热变形温度≥85℃(试验方法按GB/T1634-1979进行)。

a.2吸水率吸水性＜0.1%（试验方法按GB/T1304-1998进行）。

a.3透潮率透潮率＜0.1mg/h（试验方法按GB/T1037-1988进行）。

a.4体积电阻率体积电阻率＞1X1016Ω·cm（试验方法按GB/T1410-1989进行）。

b.对于光缆接头盒密封材料胶带、胶条采用的聚氯乙烯树脂等可采用验证供方合格证出厂检验报告或质保单（书）的方法，执行标准：GB5761-1993《悬浮法通用型聚氯乙烯树脂》中SG2的优等品。

2.金属材料检验规程可采用验证合格供方合格出厂证明或质保单（书）的方法。

A对于钢板执行标准：（GB708-88）B对于铜执行标准：（GB/T17793-1999）C对于不锈钢执行标准：（GB 3280-92）3.标准件检验规程对于标准件可采用验证供方合格证，出厂检验报告或质保单（书）的方法。

同时，对外观进行抽样检查，外观检查项目如下：有较明显的毛刺、锈蚀、镀层剥落、有残缺和裂纹等，表面没有很好的光泽及有明显的色差。
