二、三阶瞬态响应

  • 格式：doc
  • 大小：77.50 KB
  • 文档页数：4

二阶系统瞬态响应和稳定性
实验内容及步骤
1．Ⅰ型二阶闭环系统模拟电路见图3-1-7，观察阻尼比ξ对该系统的过渡过程的影响。
改变A3单元中输入电阻R来调整系统的开环增益K，从而改变系统的结构参数。
2．改变被测系统的各项电路参数，计算和测量被测对象的临界阻尼的增益K，填入实
验报告。
3．改变被测系统的各项电路参数，计算和测量被测对象的超调量Mp，峰值时间tp，
填入实验报告，並画出阶跃响应曲线。

图3-1-7 Ⅰ型二阶闭环系统模拟电路
积分环节（A2单元）的积分时间常数Ti=R1*C1=1S
惯性环节（A3单元）的惯性时间常数 T=R2*C2=0.1S
阻尼比和开环增益K的关系式为：
临界阻尼响应：ξ=1，K=2.5，R=40kΩ
欠阻尼响应：0<ξ<1 ，设R=4kΩ， K=25 ξ=0.316
过阻尼响应：ξ>1，设R=70kΩ，K=1.43ξ=1.32>1
按下表改变图3-1-7所示的实验被测系统，画出系统模拟电路图。
调整输入矩形波宽度≥3秒，电压幅度 = 3V。

⑴ 计算和观察被测对象的临界阻尼的增益K，填入实验报告。
积分常数Ti 惯性常数T 增益K计算值

1 0.1 2.5 0.2 5
0.3 7.5
0.5 0.1 2.5

0.2
2.5
2.5

⑵ 画出跃响应曲线，测量超调量Mp，峰值时间tp填入实验报告。（计算值实验前必须
计算出）
增益 K （A3） 惯性常数 T （A3） 积分常数 Ti （A2） 自然频率
ωn 计算值 阻尼比 ξ 计算值 测量截图

超调量Mp% 峰值时间tp

计算值 测量值 计算值 测量值

25 0.1 1
15.8 0.32
2.89 2.88 0.21 0.22

0.2 11.18 0.22
2.03 2.02 0.29 0.28

0.3 9.13 0.18
1.77 1.75 0.35 0.35

20
0.1

0.5 20 0.25
2.25 2.26 0.16 0.17

0.2
31.62 0.16
1.66 1.65 0.10 0.10

40 44.72 0.11
1.42 1.40 0.07 0.08
三阶系统的稳定性和瞬态响应
实验内容及步骤
Ⅰ型三阶闭环系统模拟电路如图3-1-8所示。

图3-1-8 Ⅰ型三阶闭环系统模拟电路图
积分环节（A2单元）的积分时间常数Ti=R1*C1=1S；
惯性环节（A3单元）的惯性时间常数 T1=R3*C2=0.1S，K1=R3/R2=1；
惯性环节（A5单元）的惯性时间常数 T2=R4*C3=0.5S，K=R4/R=500K/R
该系统在A5单元中改变输入电阻R来调整增益K，R分别为 30K、41.7K、225.2K 。
1、可变电阻R=30k时曲线图：

2、可变电阻R=41.7k时曲线图：
3、可变电阻R=225.2k时曲线图：
自动控制系统
实验报告

学院：自动化学院
专业：智能科学与技术
班级：0903
姓名：雷潜
学号：06094070

合集下载

系统的瞬态响应分析

系统的瞬态响应分析


三峡大学机械与材料学院
第六章 系统的瞬态响应分析
一阶系统的单位斜坡响应
1 R(s) 2 s
C (s) 1 1 2 Ts 1 s 1 T T 2 s s s 1 T
1 t T
c ( t) t T Te
College of Mechanical & Material Engineering
R(s) 1
1 R(s) s
1 T t c(t) e T
1
c(t) 1e
1 t T
1 R(s) 2 s
c ( t) t T Te
1 t T
闭环极点（特征根）：-1/T 衰减系数：1/T
College of Mechanical & Material Engineering
1 t T
输入信号微分响应微分 输入信号积分响应积分 积分时间常数由零初始条件确定。
College of Mechanical & Material Engineering
例
三峡大学机械与材料学院
第六章 系统的瞬态响应分析
例：水银温度计近似可以认为一阶惯性环节，用 其测量加热器内的水温，当插入水中一分钏时 才指示出该水温的98%的数值（设插入前温度 计指示0度）。如果给加热器加热，使水温以 10度/分的速度均匀上升，问温度计的温态指 示误差是多少？ 解：一阶系统，对于阶跃输入，输出响应达 98%，费时4T=1分，则T=0.25分。 一价系统对于单位斜波信号的稳态误差是T， 故当水温以10度/分作等速变换，稳态指示误 差为10T=2.5度。
College of Mechanical & Material Engineering
三阶系统的瞬态响应和稳定性

三阶系统的瞬态响应和稳定性

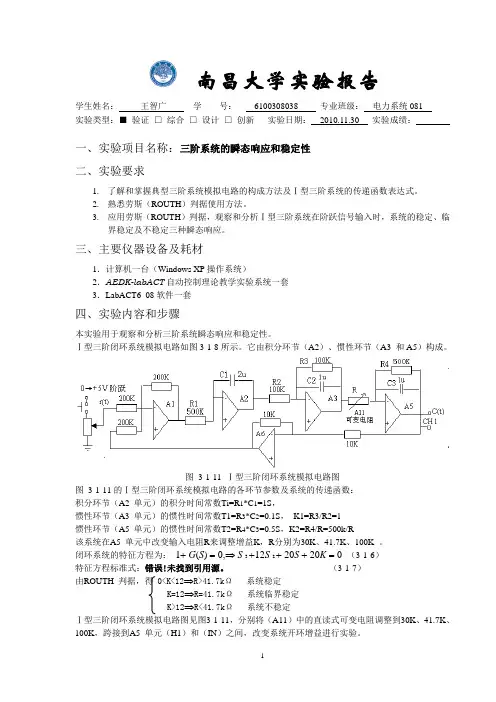

南昌大学实验报告学生姓名：王智广学号：6100308038 专业班级：电力系统081实验类型：■验证□综合□设计□创新实验日期：2010.11.30 实验成绩：一、实验项目名称：三阶系统的瞬态响应和稳定性二、实验要求1.了解和掌握典型三阶系统模拟电路的构成方法及Ⅰ型三阶系统的传递函数表达式。
