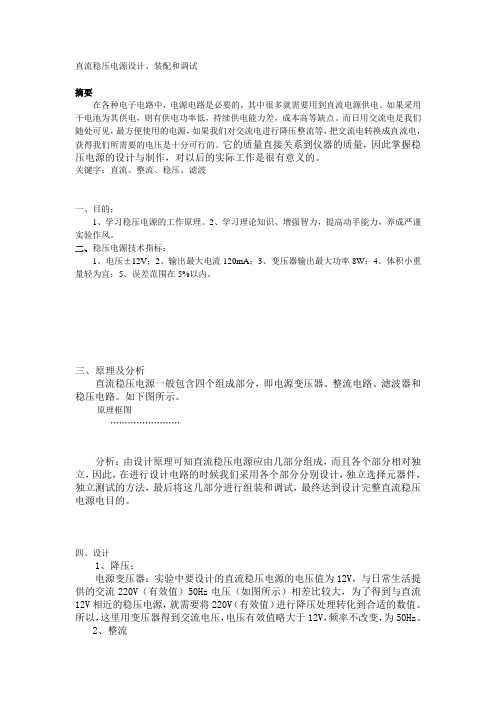

直流稳压电源设计、装配和调试摘要在各种电子电路中,电源电路是必要的,其中很多就需要用到直流电源供电。
如果采用干电池为其供电,则有供电功率低,持续供电能力差,成本高等缺点。
而日用交流电是我们随处可见,最方便使用的电源,如果我们对交流电进行降压整流等,把交流电转换成直流电,获得我们所需要的电压是十分可行的。
它的质量直接关系到仪器的质量,因此掌握稳压电源的设计与制作,对以后的实际工作是很有意义的。
关键字:直流、整流、稳压、滤波一、目的:1、学习稳压电源的工作原理。
2、学习理论知识、增强智力,提高动手能力,养成严谨实验作风。
二、稳压电源技术指标:1、电压±12V;2、输出最大电流120mA;3、变压器输出最大功率8W;4、体积小重量轻为宜;5、误差范围在5%以内。
三、原理及分析直流稳压电源一般包含四个组成部分,即电源变压器、整流电路、滤波器和稳压电路。
如下图所示。
原理框图……………………分析:由设计原理可知直流稳压电源应由几部分组成,而且各个部分相对独立,因此,在进行设计电路的时候我们采用各个部分分别设计,独立选择元器件,独立测试的方法,最后将这几部分进行组装和调试,最终达到设计完整直流稳压电源电目的。
四、设计1、降压:电源变压器:实验中要设计的直流稳压电源的电压值为12V,与日常生活提供的交流220V(有效值)50Hz电压(如图所示)相差比较大,为了得到与直流12V相近的稳压电源,就需要将220V(有效值)进行降压处理转化到合适的数值。
所以,这里用变压器得到交流电压,电压有效值略大于12V,频率不改变,为50Hz。
2、整流整流电路:实验中需要得到的是直流电压,所以整流电路的作用是将降压变换后的交流电压转换为直流电压。
根据所学方法可以采用以下方法:半波整流法、桥式整流法。
根据两者不同的优点,此处选择桥式整流法(具体证明下文介绍)。
得到不间断的直流脉冲电压,电压值接近于12V,频率为100Hz。
新手必看--整流滤波稳压电路1.1整流电路整流电路的作用是将交流电变换成直流电,完成这一任务主要靠二极管的单向导电性。
所以二极管是构成整流电路的关键原件。
常见的整流电路有半波整流电路,全波整流电路,桥式整流电路,倍压整流电路,多倍压整流电路。
1.1.1桥式整流电路二极管VD1~VD4构成整流桥,在交流电的正半周,变压器T的输出A线和B线为上正下负,即A为正,B为负,此时二极管VD1,VD3处于正向偏置而导通,VD2,VD4处于反向偏置而截至,电流通过VD1,VD3而滤出正负直流,在交流电的负半周,即A负B正,此时VD2;VD4导通,VD1,VD3因承受了反向电压而截至,从而滤出了正负直流。
波形如图二所示。
1.1.2半波整流电路正半周变压器次级线圈经二极管瞬时极性为上正下负,VD正向偏置而导通,上正下负,二极管和负载上有电流流过,,负半周变压器次级线圈输出上负下正,经二极管反向偏置而截至,极性为上正下负,电路如图四所示。
由于这款电路只有全桥整流电路的4分之一,所以输出电压是原电压的一半,另一半损耗了市电一半的波形。
而且此款电路对后级滤波电路要求较严格,不建议大家使用。
但是在输出共用负极,多输出时建议大家使用。
后级滤波建议使用门型滤波电路。
1.1.3全波整流我们可以把变压器的次级对折,会发现,它也是半波整流电路,不过是把下面的能量聚集到一根线上。
电路如下图所示。
由于倍压整流电路运用少,所以在此不作介绍。
详细介绍在:/link?url=xdoqWoi8eemB6btVHhGu AEqtK62pXSnABrlmLtROSAXQOxb8fTrFX_zJf5tbDnEK2U--dNXRPi6ZtrI0ZCAHma加载失败请按‘F5’刷新1.2.1滤波电路滤波电路一般由电抗元件组成。
图1为电容滤波电路。
电容滤波电路的滤波效果与RLC常数有关,RLC越大,电容器放电越慢,滤波效果越好,反之则效果差。
电容滤波简单,负载电压较高,波纹也较小,其缺点是输出特性较差,故适用于负载电压较高,负载变动不大的场合。
第1篇一、实验目的1. 了解直流稳压电源的工作原理和设计方法。
2. 掌握直流稳压电源中变压器、整流、滤波和稳压等环节的作用。
3. 学会使用示波器、万用表等实验仪器进行实验测量。
4. 提高电路实验技能和理论联系实际的能力。
二、实验原理直流稳压电源是将交流电源(如市电220V)转换成稳定直流电压的装置。
其基本组成包括变压器、整流电路、滤波电路和稳压电路。
1. 变压器:将220V交流电压降压至整流电路所需的电压。
2. 整流电路:利用二极管的单向导电性,将交流电压转换为脉动直流电压。
3. 滤波电路:通过滤波电容将脉动直流电压中的纹波滤除,得到较为平滑的直流电压。
4. 稳压电路:通过稳压器件(如稳压二极管、集成稳压器等)使输出电压稳定。
三、实验仪器与器材1. 变压器:1台2. 整流二极管:4只3. 滤波电容:1只4. 集成稳压器:1块5. 电阻:若干6. 交流电源:1台7. 直流电源:1台8. 示波器:1台9. 万用表:1台四、实验步骤1. 组装电路:根据实验原理图,将变压器、整流二极管、滤波电容和集成稳压器等元件连接成直流稳压电源电路。
2. 连接实验仪器:将直流稳压电源电路与示波器、万用表等实验仪器连接。
3. 测量输入电压:用万用表测量变压器次级输出电压,即整流电路输入电压。
4. 测量输出电压:用万用表测量稳压电路输出端的直流电压。
5. 测试滤波效果:观察滤波电容两端电压波形,分析滤波效果。
6. 调整稳压电路:通过调整集成稳压器的输出电压,观察输出电压的变化。
7. 测量输出纹波电压:用示波器测量稳压电路输出端的纹波电压。
8. 改变负载:在稳压电路输出端接入不同阻值的电阻,观察输出电压和纹波电压的变化。
9. 记录实验数据:将实验过程中测量的数据整理成表格。
五、实验数据与分析1. 输入电压:220V2. 输出电压:15V3. 滤波电容两端电压波形:平滑的直流电压4. 输出纹波电压:小于10mV5. 改变负载时,输出电压和纹波电压变化不大,说明稳压效果良好。
实验2.4整流、滤波、稳压电路1.实验目的(1)研究整流、滤波电路输出电压与输入电压之间的关系。
(2)研究三端集成稳压器的稳压性能。
(3)掌握双踪示波器在本实验中的使用方法与特点。
2.实验预习要求复习教材中有关整流、滤波、稳压电路的原理和计算方法。
(1)分别计算表2.4.1、表2.4.2中电压U i 和U o 的理论值。
(2)熟悉三端集成稳压器基本稳压电路的连接方法。
(3)能否用双踪示波器的两个通道,同时观察变压器副方电压和负载两端电压的波形?为什么?3.实验仪器和设备(1)仪器设备序号名称型号规格数量1电力电子技术实验箱MPE-II1台2滑线变阻器1A ,330Ω1只3直流电流表C31-A 0~30A 1块4数字式万用表UT511块5双踪示波器V-21220MHz 1台(2)电力电子技术实验箱的结构和功能本实验所用到的电力电子技术实验箱的面板图如本实验后附录2.4所示。
其中整流、滤波、稳压电路的元器件位于实验箱的右下方。
单相桥式整流器RS508整流桥的电路符号如图2.4.1所示。
整流桥共有四个端子,标有“AC ”的两端为正弦波输入端,标有“+”、“-”的端子分别为整流输出正、负极性端。
实验箱中整流桥的型号为RS508,其电参数为:最高反向工作电压50V ,最大整流电流1A 。
三端集成稳压器W7805W7805为输出固定正电压的三端集成稳压器。
W7805管脚定义如图2.4.2所示。
其输出电压(输出端与公共端之间)为+5V ,在额定散热条件下,输出电流为1A ,最大输出电流可达1.5A 。
4.实验内容及要求(1)桥式整流电路的测量AC AC+图2.4.1-RS508132公共端输出端输入端图2.4.2W7805按图2.4.3连接线路(虚线所示的电容C 1暂不接入),U 2取变压器副方12V 的抽头,负载电阻R L 用滑线变阻器,将其阻值调至最大。
注意:线路连接完毕,必须经指导教师检查无误后,再接通电源。
整流滤波电路实验报告姓名:XXX 学号:5702112116 座号:11 时间:第六周星期4一、实验目的1、研究半波整流电路、全波桥式整流电路。
2、电容滤波电路,观察滤波器在半波和全波整流电路中的滤波效果。
3、整流滤波电路输出脉动电压的峰值。
4、初步掌握示波器显示与测量的技能。
二、实验仪器示波器、6v交流电源、面包板、电容(10μF*1,470μF*1)、变阻箱、二极管*4、导线若干。
三、实验原理1、利用二极管的单向导电作用,可将交流电变为直流电。
常用的二极管整流电路有单相半波整流电路和桥式整流电路等。
2、在桥式整流电路输出端与负载电阻RL并联一个较大电容C,构成电容滤波电路。
整流电路接入滤波电容后,不仅使输出电压变得平滑、纹波显著成小,同时输出电压的平均值也增大了。
四、实验步骤1、连接好示波器,将信号输入线与6V交流电源连接,校准图形基准线。
2、如图,在面包板上连接好半波整流电路,将信号连接线与电阻并联。
3、如图,在面包板上连接好全波整流电路,将信号输入线与电阻连接。
4、在全波整流电路中将电阻换成470μF的电容,将信号接入线与电容并联。
5、如图,选择470μF的电容,连接好整流滤波电路,将信号接入线与电阻并联。
改变电阻大小(200Ω、100Ω、50Ω、25Ω)200Ω100Ω50Ω25Ω6、更换10μF的电容,改变电阻(200Ω、100Ω、50Ω、25Ω)200Ω100Ω50Ω 25Ω 五、数据处理1、当C 不变时,输出电压与电阻的关系。
输出电压与输入交流电压、纹波电压的关系如下:avg)r m V V V (输+=又有i avg R C V ••=输89.2V )(r 所以当C 一定时,R 越大就越小)(r V avg越大输V2、当R 不变时,输出电压与电容的关系。
由上面的公式可知当R 一定时,C 越大就越小)(r V avg 就越大输V 3、桥式整流的优越性。
1、输出电压波动小。
2、电源利用率高,每个半周期内都有电流经过。
整流、滤波、稳压电路看不懂你砍我好久的电路原理说明,终于能够看懂整流滤波稳压电路了,分享一下。
一、整流与滤波电路整流电路的任务是利用二极管的单向导电性,把正、负交变的50Hz电网电压变成单方向脉动的直流电压。
整流电路只是将交流电变换为单方向的脉动电压和电流,由于后者含有较大的交流成分,通常还需在整流电路的输出端接入滤波电路,以滤除交流分量,从而得到平滑的直流电压。
由波形可知:1.开关S打开时,电容两端电压为变压器付边的最大值。
2 .开关S闭合,即为电容滤波电阻负载,当变压器付边电压大于电容上电压时,电容充电,输出电压升高,当时电容放电,输出下降。
如此充电快,放电慢的不断反复,在负载上将得到比较平滑的输出电压。
当负载电阻越大时,放电越慢,纹波电压越小,负载电阻小时,放电快,纹波大,而且输出电压低。
为此有三种情况下的输出电压估算值:1)电容滤波,负载开路时。
2)无电容滤波,电阻负载时,输出电压平均值为:。
3)电容滤波,电阻负载时通常用下式进行估算,通常按估算。
为确保二极管安全工作,要求:不同电子设备要求其电源电压的平滑程度不同,为此可采用不同的滤波电路。
常见的有电容滤波、电感滤波和复式滤波电路(两个或两个以上滤波元件组成)。
二、线性串联型稳压电路整流滤波后的电压是不稳压的,在电网电压或负载变化时,该电压都会产生变化,而且纹波电压又大。
所以,整流滤波后,还须经过稳压电路,才能使输出电压在一定的范围内稳定不变。
1.稳压电路(电源)的主要性能指标输出的稳定电压值Vo,最大输出电流Imax,输出纹波电压V~,稳压系数(电压调整率),该值越小,稳定性越好。
输出电阻(内阻),,内阻越小越好。
2.串联型稳压电路的基本结构基本思路:串联型:当输入电压(VI)改变时,能自动调节(VCE)电压的大小,使输出电压(Vo)保持恒定。
例如:VI↑→Vo↑→经取样和放大电路后→IB↓→VCE↑→Vo↓串联型稳压电路基本结构:VI是整流滤波后的电压,T为调整管,A为比较放大电路,VREF为基准电压,它由稳压管Dz与限流电阻R构成。
一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。
其工作原理主要通过二极管的导通和截止来实现。
在正半周的电压周期内,二极管处于导通状态,电流可以顺利通过;而在负半周的电压周期内,二极管处于截止状态,电流无法通过。
这样,交流电信号经过整流电路后,就可以转化为直流电信号输出。
二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分,使得输出的电压更加平稳。
其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。
在充电时,电容器可以吸收一部分脉动成分;在放电时,电容器则会释放出积累的电荷,从而使输出的电压更加稳定。
三、稳流电路的工作原理稳流电路是为了在负载变化时,仍然能够保持输出电流恒定的电路。
其原理是通过负反馈控制电路的工作点,使得在负载变化时,电路可以自动调整输出电流,从而避免因负载变化而导致的输出电流波动。
四、稳压电路的工作原理稳压电路是为了在输入电压波动时,能够保持输出电压恒定的电路。
其工作原理主要包括串联稳压和并联稳压两种方式。
串联稳压是通过调整输出电压与输入电压之间的电压差,以维持输出电压稳定;而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动,从而实现输出电压的稳定。
五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路,它们通过不同的原理和组合方式,可以实现对交流电信号的转换和处理,从而得到稳定的直流电信号输出。
在实际应用中,这些电路通常会被应用于各种电子设备和电源系统中,起到了至关重要的作用。
对这些电路的工作原理有深入的了解,对于电子工程领域的从业者来说,是非常重要的。
六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理,接下来我们将重点谈谈这些电路在电子设备中的应用。
1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一,广泛应用于各种电源设备和电子设备中。
精品文档
精品文档
实验5 整流、滤波、稳压电路
一、实验目的
1、学习直流电源电路的组成、工作原理;
2、探究整流、电容滤波电路的特性.
二、实验电路
图5-1
三、设备与材料
示波器,万用表,实验台
四、实验内容与步骤
1. 电路连接及实验准备.
按图5-1连接实验电路。取可调工频电源电压为16V,作为整流输入电压U2.
2.按以下步骤及表5-1的内容进行实验并记录,注意每次改接电路时,必须切断工频电源。
(1) 连接电路为半波、桥式整流电路,测量直流输出电压UL,并用示波器观察UL的波
形,记入表中;
(2) 连接电路为桥式整流电容滤波电路,测量直流输出电压UL,并用示波器观察UL的
波形,记入表中;
(3) 连接电路为桥式整流电容滤波电、稳压电路,测量直流输出电压UL,并用示波器观
察UL的波形,记入表中;
精品文档
精品文档
对表5-1
电路形式 UL(V)理论值 UL(V)实
测值
UL波形
半
波
整
流
桥
式
整
流
电
容
滤
波
稳
压
电
路
五、实验报告要求
精品文档
精品文档
1. 对表5-1所测结果进行全面分析,总结桥式整流、电容滤波电路的特点。
