常见电源电路：稳压、整流、滤波

电源电路的功能和组成电源电路是电子设备的核心组成部分之一，它的主要功能是将外部电源输入转换为电子设备所需要的特定电压、电流和功率，并为设备提供稳定、可靠的电能。

电源电路的组成主要包括整流器、滤波器、稳压器和功率放大器等。

一、整流器整流器的主要作用是将交流电源输入转换为直流电，以满足电子设备工作的需求。

常见的整流器有单相全波整流电路、三相全波整流电路以及整流桥等。

整流器通过将正负半个交流周期的信号分别进行整流，得到全波整流电路，提供稳定的直流电压。

二、滤波器滤波器的主要功能是去除整流电路输出中的纹波和噪声，使得输出电流更加平稳稳定。

滤波器可以采用电容滤波器和电感滤波器等方法。

电容滤波器通过电容的充电和放电过程来平滑输出电流；电感滤波器则通过电感的自感作用来抑制高频噪声的干扰。

三、稳压器稳压器的主要作用是将直流电压稳定在设定值，使得电子设备在电源电压变化范围内保持稳定的工作状态。

常见的稳压器有线性稳压器和开关稳压器两种。

线性稳压器通过调节放大管的工作点，使得输出电压相对稳定；而开关稳压器则通过开关管的开关动作来控制输出电压的稳定性。

四、功率放大器功率放大器的主要功能是将稳定的低功率电信号放大为高功率电信号，以满足电子设备对大电流、大功率的需求。

功率放大器可以分为类A、类B、类AB和类D等不同类型，具有不同的功放特性和效率。

除了上述的基本组成部分之外，电源电路还可能包括其他辅助电路，以实现特定的功能和保护电子设备的正常工作。

例如，过流保护电路可以监测电流是否超过额定值，并及时切断电源以保护电子设备不受损害；过温保护电路可以监测温度是否超过安全范围，并及时采取保护措施，避免设备过热。

另外，电源电路还可能包括电源开关、电源指示灯等组件，用于控制和显示电源的开关状态和工作状态。

总之，电源电路在电子设备中起到了关键的作用，它的主要功能是将外部电源输入转换为设备所需要的稳定、可靠的电能，并通过滤波和稳压等手段保证输出电流和电压的平稳稳定。

直流稳压电源原理1.整流电路：直流稳压电源通常使用变压器将交流电转换为较低的交流电压。

接下来，交流电通过整流电路，将交流电转换为直流电流。

经过整流的电流是脉动的，其中包含了交流电的频率成分。

2.滤波电路：为了消除整流电路中产生的脉动电流，需要使用滤波电路。

滤波电路通常使用电容器或电感器来滤除脉动电流中的交流成分，从而得到相对平坦的直流电流。

通过合理选择电容或电感元件的数值，可以实现较好的滤波效果。

3.稳压电路：稳压电路是直流稳压电源中最重要的部分。

它的作用是根据实际需要，对输出电压进行精确的调节和稳定。

常见的稳压电路包括三端稳压器、开关稳压器和线性稳压器。

其中，线性稳压器是最简单和常用的一种，通过调整稳压管或稳压芯片的工作状态，来控制输出电压的稳定性。

4.过载保护电路：为了保护直流稳压电源和被供电设备，通常需要设计过载保护电路。

过载保护电路可以监测并及时处理过载情况，以防止电源过载或短路等故障。

常见的过载保护电路包括过流保护、过压保护和过热保护等。

总结起来，直流稳压电源的原理就是将交流电转换为稳定的直流电，并通过滤波、稳压和过载保护等电路来实现。

这样可以保证供电设备得到稳定的直流电源，以确保其正常工作和性能。

除了以上介绍的基本原理，直流稳压电源还可以根据实际需求添加其他功能电路，例如短路保护、起动和停机控制、过电压保护和低压保护等。

不同类型的直流稳压电源在工作原理和电路设计上可能会有所不同，但主要目标都是提供稳定、可靠的直流电源，以满足不同设备的工作需求。

直流稳压电源是一种将交流电源转换为直流电源的装置，其组成和工作原理如下：
组成：
直流稳压电源由电源变压器、整流电路、滤波电路和稳压电路四部分组成。

电源变压器：将电网的交流电压转换成所需等级的交流电压，以满足整流电路和输出直流电压的要求。

整流电路：利用整流元件（如硅整流二极管）的单向导电性，将交流电转换为脉动的直流电。

滤波电路：利用电容元件的储能作用，将脉动的直流电平滑化，得到比较平滑的直流电压。

稳压电路：利用稳压元件（如硅稳压管）的电压调整作用，通过调节与稳压管串联的限流电阻上的压降来稳定输出直流电压。

工作原理：
第一步，变压器：是直流稳压电源中最重要的组成部分之一。

其主要作用是将电网提供的交流电压转换为适合整流电路使用的交流电压。

通过调整变压器的变比，可以得到满足要求的交流电压。

第二步，整流滤波：利用整流二极管的单向导电性，将交流电转换为脉动的直流电。

同时，通过滤波电容将脉动的直流电中的交流成分滤除，得到比较平滑的直流电压。

第三步，稳压：利用稳压管两端的电压稍有变化就会引起其电流有较大变化的特性，通过调节与稳压管串联的限流电阻上的压降来达到稳定输出直流电压的目的。

物理实验中心实验指导书整流、滤波与稳压电路ﻬ整流、滤波与稳压电路整流电路是将工频交流电转为具有直流电成分的脉动直流电.整流电路由整流器件组成。

滤波电路是将脉动直流中的交流成分滤除,减少交流成分，增加直流成分。

滤波电路直接接在整流电路后面，通常由电容器，电感器和电阻器按照一定的方式组合而成.作用是把脉动的直流电变为平滑的直流电供给负载.稳压电路对整流后的直流电压采用负反馈技术进一步稳定直流电压。

直流电源的方框图如图1所示。

滤波电路利用电抗性元件对交、直流阻抗的不同，实现滤波。

电容器C对直流开路,对交流阻抗小，所以CL对直流阻抗小,对交流阻抗大，因此L 应与负载串联.经过滤波电路后,既可保留直流分量、又可滤掉一部分交流分量，改变了交直流成分的比例，减小了电路的脉动系数,改善了直流电压的质量。

一、实验目的1。

了解整流、滤波电路的作用．２。

进一步熟悉示波器的使用.3。

观察单相半波、单相桥式及单相桥式整流电容滤波电路的输入、输出电压波形。

二、实验原理为方便分析,把二极管当作理想器件,即认为它加上正向电压导通时电阻为零，加上反向电压截止时电阻为无穷大.电容器在电路中有储存和释放能量的作用,电源供给的电压升高时,它把部分能量储存起来,而当电源电压降低时,就把能量释放出来，从而减少脉动成分，使负载电压比较平滑。

1。

单相半波整流电路电路如图2所示。

设在输入交流电压正半周：A端为正、Ｂ端为负,二极管因承受正向电压而导通,电流I L通路是A-Ｖ1—RＬ－B。

忽略二极管正向压降时,输入电压全部加在负载R L上。

在输入交流电压负半周:B端为正、A端为负,二极管因承受反向电压而截止。

输入电压几乎全部降落在二极管V上，负载ＲＬ上电压基本为零。

图1 直流稳压电路方框图由图5可见，在交流电一个周期内,二极管半个周期导通半个周期截止，以后周期重复上述过程.2.单相桥式整流电路电路如图３所示。

设在输入交流电压正半周：A端为正、B端为负，即Ａ点电位高于B点电位。

20种滤波、放大、稳压、振荡、整流模拟电路设计原理及作用图文并茂一、前言对模拟电路的掌握分为三个层次。

初级层次是熟练记住这二十个电路，清楚这二十个电路的作用。

只要是电子爱好者，只要是学习自动化、电子等电控类专业的人士都应该且能够记住这二十个基本模拟电路。

中级层次是能分析这二十个电路中的关键元器件的作用，每个元器件出现故障时电路的功能受到什么影响，测量时参数的变化规律，掌握对故障元器件的处理方法；A、定性分析电路信号的流向，相位变化；B、定性分析信号波形的变化过程；C、定性了解电路输入输出阻抗的大小，信号与阻抗的关系。

有了这些电路知识，您极有可能成长为电子产品和工业控制设备的出色的维修维护技师。

高级层次是能定量计算这二十个电路的输入输出阻抗、输出信号与输入信号的比值、电路中信号电流或电压与电路参数的关系、电路中信号的幅度与频率关系特性、相位与频率关系特性、电路中元器件参数的选择等。

达到高级层次后，只要您愿意，受人尊敬的高薪职业：电子产品和工业控制设备的开发设计工程师将是您的首选职业。

二、桥式整流电路1、二极管的单向导电性：A、伏安特性曲线：B、理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo,Io,二极管反向电压。

三、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。

四、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC串联和并联电路的阻抗计算，幅频关系和相频关系曲线。

3、画出通频带曲线。

计算谐振频率。

五、微分和积分电路1、电路的作用，与滤波器的区别和相同点。

2、微分和积分电路电压变化过程分析，画出电压变化波形图。

3、计算：时间常数，电压变化方程，电阻和电容参数的选择。

六、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。

2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。

实验六整流、滤波、稳压电路一、实验目的1.掌握桥式整流的特点。

2.了解稳压电路的组成和稳压作用。

3.熟悉集成三端可调稳压器的使用。

二、实验属性验证性实验三、实验仪器设备及器材1.试验台2.示波器3.数字万用表四、预习要求1.二极管全波整流的工作原理及整流输出波形。

2.整流电路分别接电容、稳压管时的工作原理及输出波形。

3.熟悉集成三端可调稳压器的工作原理。

五、实验内容与步骤首先校准示波器1.桥式整流：按图 8-1 接线，在输入端接入交流 14V 电压，调节 W2 使 I0= 50mA时，测出 Vo，同时用示波器的 DC 档观察输出波形并记入表 8-1 中。

表8-1图8-1 仿真参考电路2.加电容滤波：上述实验电路不动，在桥式整流后面加电容滤波，如图8-2 接线，测量接电容的情况下输入电压V0 及输出电流I0 ，同时用示波器的DC 档观察输出波形并记入表8-2 中。

表8-2图8-2 仿真参考电路3.加稳压二极管上述电路不动，在电容后面加稳压二极管电路，如图8-3 接线，在接通交流14V 电源后，调整W2 使I0 分别为10mA、15mA、20 mA 时，测出V AO 和V0，并用示波器的DC 档观测波形，记入表8-3 中。

、表8-3图8-3仿真参考电路当I0=10mA时当I0=15mA时当I0=20mA时六、实验报告1.总结桥式整流的特点。

答：脉动较小，使用的整流器件较全波整流时多一倍，整流电压脉动与全波整流相同，每个器件所承受的反向电压为电源电压峰复值。

2.说明滤波电容 C 的作用。

C有关答：滤波。

输出电压的脉动程度与平均值与放电时间常数RL3.总结稳压二极管的稳压作用和可调三端稳压器的稳压作用。

答：稳压二极管：稳定电压，稳压值是固定的，并联在电路上，功率较小，主要用在电路中稳定某一点的工作电压，多应用在控制电路，在击穿情况下才起控制作用的。

可调三端稳压器：稳定电压，稳压值是可调，串联在电路上，功率较大，主要用在为整个或部分电路提供稳定或可调的供电电源，多用在供电电路，不能击穿。

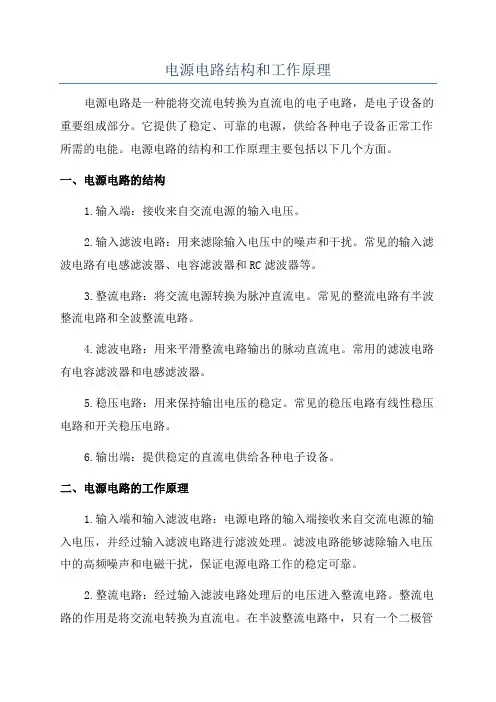

电源电路结构和工作原理电源电路是一种能将交流电转换为直流电的电子电路，是电子设备的重要组成部分。

它提供了稳定、可靠的电源，供给各种电子设备正常工作所需的电能。

电源电路的结构和工作原理主要包括以下几个方面。

一、电源电路的结构1.输入端：接收来自交流电源的输入电压。

2.输入滤波电路：用来滤除输入电压中的噪声和干扰。

常见的输入滤波电路有电感滤波器、电容滤波器和RC滤波器等。

3.整流电路：将交流电源转换为脉冲直流电。

常见的整流电路有半波整流电路和全波整流电路。

4.滤波电路：用来平滑整流电路输出的脉动直流电。

常用的滤波电路有电容滤波器和电感滤波器。

5.稳压电路：用来保持输出电压的稳定。

常见的稳压电路有线性稳压电路和开关稳压电路。

6.输出端：提供稳定的直流电供给各种电子设备。

二、电源电路的工作原理1.输入端和输入滤波电路：电源电路的输入端接收来自交流电源的输入电压，并经过输入滤波电路进行滤波处理。

滤波电路能够滤除输入电压中的高频噪声和电磁干扰，保证电源电路工作的稳定可靠。

2.整流电路：经过输入滤波电路处理后的电压进入整流电路。

整流电路的作用是将交流电转换为直流电。

在半波整流电路中，只有一个二极管导通，将正半周的电压通过，负半周则被截断。

在全波整流电路中，通过使用两个二极管，可以将正负半周的电压都转换为正向的脉冲信号。

3.滤波电路：经过整流电路处理后的直流信号具有较大的脉动，需经过滤波电路进行平滑处理。

电容滤波器在滤波电路中起到平滑输出脉动电压的作用，通过选择适当的电容值可以实现对输出电压脉动的平衡。

4.稳压电路：滤波后的直流电压仍然存在一定的波动，稳压电路的作用是消除这些波动，保持输出电压的稳定。

在线性稳压电路中，稳压电路通过对电路中的电阻、二极管和晶体管等元件进行控制，将输入电压调整为恒定的输出电压。

在开关稳压电路中，稳压电路通过开关元件的开闭控制，将输入电压调整为稳定的输出电压。

5.输出端：经过稳压电路处理后的输出电压稳定可靠，可以供给各种电子设备正常工作所需的电能。

开关电源充电器原理
开关电源充电器是一种常见的电源适配器，它通过采用开关电源的原理来实现对电池或设备进行充电。

其工作原理如下：
1. 输入电压稳压滤波：将交流电从电源插座输入充电器中，通过整流和滤波电路将输入电压变为直流电压，并通过稳压电路将电压稳定在设计的工作电压范围内。

2. 开关电源转换：充电器包含一个开关电源转换器，它由开关管和变压器组成。

当输入电压稳定后，开关管周期性地开关，使得变压器中的电流产生周期性变化，通过变压器的耦合作用，将电压和电流进行变换。

3. 整流和滤波：开关电源转换器输出的电流经过整流电路，转换为直流电流。

然后通过滤波电路将直流电压进行平滑，减小纹波。

4. 控制和保护：充电器中还包含一个控制和保护电路，用于监测充电电流和电压，以及温度和过载等情况。

当充电器工作异常时，保护电路会自动切断电源，以避免电池或设备受到损害。

5. 输出调节：最后，通过输出调节电路将直流电压调节为符合充电需求的电压和电流，从而为电池或设备提供合适的电力供应。

一般充电器会根据充电状态的不同，采用恒流充电或恒压充电的方式。

总的来说，开关电源充电器通过整流、滤波、开关电源转换和
输出调节等步骤，将交流电转换为适合充电的直流电，并通过控制和保护电路实现对充电过程的监测和保护。

这样就能够安全有效地给电池或设备提供充电功率。

串联型直流稳压电源工作原理串联型直流稳压电源是一种常见的电源类型，用于为电子设备提供稳定的直流电源。

其工作原理主要分为三个方面：整流、滤波和稳压。

首先，整流是通过将交流电转换为直流电的过程。

通常采用整流桥电路来完成，整流桥电路由四个二极管组成，可以将交流电的正、负半波分别变换为直流电的正、负半波。

交流电经过整流后变为含有较大的纹波的直流电。

接下来是滤波，主要是对经过整流后的直流电进行滤波处理，去除或减小其中的纹波。

一般采用电容滤波器来实现。

电容滤波器利用电容的充放电特性，对纹波进行平滑滤波。

在电容滤波器中，电容充电时可以吸收纹波电压，而充电电流间歇供应到输入负载上；而电容放电则通过输出负载的从电容电阻式滤波电路中获得电流。

最后是稳压，稳压主要是通过反馈控制的方式，对滤波后的直流电进行稳定输出。

其中最常见的稳压控制方式是采用反馈电路，以及一些稳压元件，如稳压二极管、稳压器等。

当负载发生变化时，反馈电路可以感知到输出电压的变化，并通过电子元件将变化传递到稳压器中，使稳压器对输出电压进行调整，以保持输出电压稳定不变。

整流、滤波和稳压是串联型直流稳压电源工作的三个关键环节，它们相互配合，共同实现了对交流电的转换、纹波的滤波和输出电压的稳定。

在整个过程中，稳压器起到了至关重要的作用，它通过不断调整输出电压的方式，实现了对电子设备需要的稳定输出。

然而，串联型直流稳压电源并非没有缺点。

首先，由于采用了整流和滤波技术，稳压电源的成本相对较高。

其次，滤波器的电容具有容量限制，当输出电流较大时，可能无法满足对纹波的完全滤波。

此外，稳压电源对输入电源的稳定程度要求较高，对功率因数的要求也较高。

总的来说，串联型直流稳压电源是一种常用的电源类型，可以为电子设备提供稳定的直流电源。

其工作原理主要包括整流、滤波和稳压三个步骤。

尽管存在一些缺点，但串联型直流稳压电源在广泛的电子设备中得到了广泛应用。

整流滤波与稳压电路实验报告实验目的：1. 了解整流滤波电路的基本原理和实现方法；2. 掌握稳压电路的基本工作原理和调试方法。

实验原理：整流滤波电路是由整流电路和滤波电路组成。

整流电路能将交流信号转换为单向脉动的直流信号，滤波电路能将脉动的直流信号滤掉其中的杂波，使输出端的电压更加稳定。

整流滤波电路常用于直流电源的设计和制作。

稳压电路是通过反馈控制方式来保持输出端电压不变的电路。

当负载电流变化时，稳压电路能够及时调整输出电压，使电路始终处于稳定的工作状态。

实验内容：本次实验需要设计和制作一个整流滤波电路和一个稳压电路。

整流滤波电路需要使用二极管作为整流器，并且需要使用电容等元件来实现滤波功能。

稳压电路需要使用稳压二极管和电阻来实现电压调节功能。

同时，需要对电路进行合理的焊接和布线，并对电路进行正确的调试和测试。

实验步骤：1. 根据实验要求选购所需元件和工具。

2. 按照电路原理图进行电路的布局和焊接。

3. 接通电源，使用万用表进行电路的基本测试。

4. 进行整流滤波电路的调试和测试，并记录测试数据。

5. 进行稳压电路的调试和测试，并记录测试数据。

6. 对实验结果进行分析和总结。

实验结果：在本次实验中，我们成功设计和制作了一个整流滤波电路和一个稳压电路。

经过调试和测试，整流滤波电路的输出电压为12V，稳定度较高；稳压电路的输出电压为5V，也拥有较好的稳定性。

实验结果表明，整流滤波电路和稳压电路具有良好的性能表现和实用价值。

实验结论：整流滤波电路和稳压电路是电子电路中常用的两种电路。

本次实验通过设计和制作这两种电路，使我们更加深入地了解了这两种电路的基本原理和实现方式，并掌握了相应的调试方法。

同时，实验结果还表明，整流滤波电路和稳压电路在实际工程应用中具有重要的作用。

一、整流电路的工作原理整流电路是将交流电信号转换成直流电信号的电路。

其工作原理主要通过二极管的导通和截止来实现。

在正半周的电压周期内，二极管处于导通状态，电流可以顺利通过；而在负半周的电压周期内，二极管处于截止状态，电流无法通过。

这样，交流电信号经过整流电路后，就可以转化为直流电信号输出。

二、滤波电路的工作原理滤波电路是用来去除整流后直流电信号中的脉动成分，使得输出的电压更加平稳。

其主要原理是通过电容器的充放电来吸收和释放交流电信号中的高频脉动成分。

在充电时，电容器可以吸收一部分脉动成分；在放电时，电容器则会释放出积累的电荷，从而使输出的电压更加稳定。

三、稳流电路的工作原理稳流电路是为了在负载变化时，仍然能够保持输出电流恒定的电路。

其原理是通过负反馈控制电路的工作点，使得在负载变化时，电路可以自动调整输出电流，从而避免因负载变化而导致的输出电流波动。

四、稳压电路的工作原理稳压电路是为了在输入电压波动时，能够保持输出电压恒定的电路。

其工作原理主要包括串联稳压和并联稳压两种方式。

串联稳压是通过调整输出电压与输入电压之间的电压差，以维持输出电压稳定；而并联稳压则是通过电容器和电感器等元件来减小输入电压的波动，从而实现输出电压的稳定。

五、结论整流、滤波、稳流、稳压电路是电子电路中常见的几种基本电路，它们通过不同的原理和组合方式，可以实现对交流电信号的转换和处理，从而得到稳定的直流电信号输出。

在实际应用中，这些电路通常会被应用于各种电子设备和电源系统中，起到了至关重要的作用。

对这些电路的工作原理有深入的了解，对于电子工程领域的从业者来说，是非常重要的。

六、整流、滤波、稳流、稳压电路在电子设备中的应用上文我们已经介绍了整流、滤波、稳流、稳压电路的工作原理，接下来我们将重点谈谈这些电路在电子设备中的应用。

1. 整流电路的应用整流电路是将交流电信号转换成直流电信号的关键电路之一，广泛应用于各种电源设备和电子设备中。

电源电路单元(全波整流、滤波、稳压)要点和举例前面介绍了电路图中的元器件的作用和符号。

一张电路图通常有几十乃至几百个元器件，它们的连线纵横交叉，形式变化多端，初学者往往不知道该从什么地方开始，怎样才能读懂它。

其实电子电路本身有很强的规律性，不管多复杂的电路，经过分析可以发现，它是由少数几个单元电路组成的。

好象孩子们玩的积木，虽然只有十来种或二三十种块块，可是在孩子们手中却可以搭成几十乃至几百种平面图形或立体模型。

同样道理，再复杂的电路，经过分析就可发现，它也是由少数几个单元电路组成的。

因此初学者只要先熟悉常用的基本单元电路，再学会分析和分解电路的本领，看懂一般的电路图应该是不难的。

按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。

下面我们选最常用的基本单元电路来介绍。

让我们从电源电路开始。

一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。

电源电路有整流电源、逆变电源和变频器三种。

常见的家用电器中多数要用到直流电源。

直流电源的最简单的供电方法是用电池。

但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。

电子电路中的电源一般是低压直流电，所以要想从 220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。

有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。

因此整流电源的组成一般有四大部分，见图 1 。

其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。

二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。

（ 1 ）半波整流半波整流电路只需一个二极管，见图 2 （ a ）。

在交流电正半周时 VD 导通，负半周时 VD 截止，负载 R 上得到的是脉动的直流电（ 2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （ b ）。

实验九 整流、滤波及稳压电路一、实验目的1.学会半导体二极管和稳压管极性的简单测试，了解其工作性能和作用；2.掌握单相桥式整流、滤波、稳压电路的工作原理和对应电压波形及测试方法；3.掌握输入交流电压与输出直流电压之间的关系；4.了解倍压整流的原理与方法。

二、实验原理整流电路是将交流电变为直流电以供 负载使用。

直流稳压电源先通过整流电路 把交流电变为脉动的直流电，再经各种滤 波电路、稳压电路，使输出直流电压维持 稳定。

由整流、滤波、稳压环节构成的简单稳压电路如图9-1所示。

三、实验内容与要求根据实验室提供的实验设备完成以下实验内容的设计：1.用数字万用表测量二极管，学会用数字万用表检查二极管极性和性能的好坏。

2.设计并连接单相桥式整流电路，调节负载电阻，使负载电流分别为2mA 和8mA ，测量并记录变压器二次绕组的电压、整流电路的输出电压和负载两端的电压的大小，用示波器观察并画出上述电压和二极管两端电压的波形。

表9-13.设计并连接具有滤波的单相桥式整流电路，调节负载电阻，使负载电流分别为2mA 和8mA 时，测量并设计表格记录变压器二次绕组的电压，整流电路的输出电压和负载两端的电压的 大小，用示波器观察并画出上述电压的波形。

4.设计并连接具有滤波、稳压的单相桥式整流电路，在下列两种情况下，测量并记录变压器二次绕组的电压、整流电路的输出电压和负载两端的电压的大小，用示波器观察并画出上述电压的波形：当电源电压保持10V 不变时，调节负载电阻，使负载电流分别为2mA 和8mA ；表9-2 图9-1 整流、滤波、稳压电路 ~O I O I R - +-+5.拿掉一只二极管(模拟该桥臂二极管烧断)，重作2，3项。

6.设计一个三倍压电路，电源电压为16V，用数字万用表测量各电容器两端电压大小。

四、实验仪器设备实验室可提供的设备见表9-4。

表9-4五、实验报告要求1.实验题目、目的、内容(包括设计的实验电路和实验数据表格)；2.整理实验数据填入表格，画好对应的各电压波形，并通过实验数据比较加稳压环节和不加稳压环节两种情况下，对输出电压的影响；3.回答思考题3；4.分析整流后只加电容滤波，输出电压、二极管的导通角、负载中的电流会有什么变化?5.分析倍压整流的原理。

电源电路中变压、整流、滤波电路详解基础电路一般直流稳压电源都使用220伏市电作为电源，经过变压、整流、滤波后输送给稳压电路进行稳压，最终成为稳定的直流电源。

这个过程中的变压、整流、滤波等电路可以看作直流稳压电源的基础电路，没有这些电路对市电的前期处理，稳压电路将无法正常工作。

1、变压电路通常直流稳压电源使用电源变压器来改变输入到后级电路的电压。

电源变压器由初级绕组、次级绕组和铁芯组成。

初级绕组用来输入电源交流电压，次级绕组输出所需要的交流电压。

通俗的说，电源变压器是一种电→磁→电转换器件。

即初级的交流电转化成铁芯的闭合交变磁场，磁场的磁力线切割次级线圈产生交变电动势。

次级接上负载时，电路闭合，次级电路有交变电流通过。

变压器的电路图符号见图1。

图1变压器电路图符号2、整流电路经过变压器变压后的仍然是交流电，需要转换为直流电才能提供给后级电路，这个转换电路就是整流电路。

在直流稳压电源中利用二极管的单项导电特性，将方向变化的交流电整流为直流电。

（1）半波整流电路半波整流电路见下图。

其中B1是电源变压器，D1是整流二极管，R1是负载。

B1次级是一个方向和大小随时间变化的正弦波电压，波形如图2所示。

0～π期间是这个电压的正半周，这时B1次级上端为正下端为负，二极管D1正向导通，电源电压加到负载R1上，负载R1中有电流通过；π～2π期间是这个电压的负半周，这时B1次级上端为负下端为正，二极管D1反向截止，没有电压加到负载R1上，负载R1中没有电流通过。

在 2π～3π、3π～4π等后续周期中重复上述过程，这样电源负半周的波形被“削”掉，得到一个单一方向的电压，波形如图3所示。

由于这样得到的电压波形大小还是随时间变化，我们称其为脉动直流。

图2半波整流电路图图3半波整流波形图设B1次级电压为E，理想状态下负载R1两端的电压可用下面的公式求出：整流二极管D1承受的反向峰值电压为：由于半波整流电路只利用电源的正半周，电源的利用效率非常低，所以半波整流电路仅在高电压、小电流等少数情况下使用，一般电源电路中很少使用。

常用的电源电路常用的电源电路是指用于将交流电转换为直流电的电路。

在现代社会中，电源电路广泛应用于各种电子设备和电力系统中，为人们的生活和工作提供了可靠的电力供应。

一、整流电路是常用的电源电路之一。

交流电通过整流电路后可以变为直流电。

整流电路的基本原理是利用二极管的单向导电特性，将交流电的负半周期截去，只保留正半周期。

整流电路分为半波整流电路和全波整流电路两种。

半波整流电路只保留交流电的正半周期，而全波整流电路则通过使用两个二极管，将交流电的负半周期也转换为正半周期。

二、稳压电路是常用的电源电路之二。

在电子设备中，为了保证各个电路元件正常工作，需要提供稳定的直流电压。

稳压电路的主要功能是消除输入电压的波动对输出电压的影响，保持输出电压的稳定性。

常见的稳压电路有电容滤波稳压电路、稳压二极管电路和集成稳压器电路等。

其中，集成稳压器电路是最常用的稳压电路之一，它具有结构简单、性能稳定、使用方便等优点。

三、变换电路是常用的电源电路之三。

变压器是实现电能转换和电压变换的重要设备。

变压器通过电磁感应原理，将输入电压转换为输出电压。

变压器广泛应用于电力系统中，用于实现输电和配电的电压变换。

此外，变压器还广泛应用于各种电子设备中，用于提供合适的工作电压。

四、逆变电路是常用的电源电路之四。

逆变电路可以将直流电转换为交流电。

逆变电路的主要功能是将直流电源转换为交流电源，以满足某些电子设备对交流电源的需求。

逆变电路的常见类型有单相半桥逆变电路、单相全桥逆变电路和三相桥式逆变电路等。

逆变电路广泛应用于太阳能发电系统、家用电器和电动汽车等领域。

五、过载保护电路是常用的电源电路之五。

在电力系统中，为了保护电源和负载免受过载和短路等故障的影响，需要使用过载保护电路。

过载保护电路可以通过检测电流大小，当电流超过设定值时，及时切断电路，以保护电源和负载的安全。

过载保护电路的常见类型有热继电器保护电路、电流保护开关电路和差动保护电路等。

直流稳压电源一般有哪几部分组成直流稳压电源的组成直流稳压电源主要由四部分组成：电源变压器、整流电路、滤波电路和稳压电路。

1.电源变压器电源变压器是一种软磁电磁元件，功能是功率传送、电压变换和绝缘隔离，在电源技术中和电力电子技术中得到广泛的应用。

2.整流电路“整流电路”(recTIfying circuit)是把交流电能转换为直流电能的电路。

大多数整流电路由变压器、整流主电路和滤波器等组成。

它在直流电动机的调速、发电机的励磁调节、电解、电镀等领域得到广泛应用。

整流电路通常由主电路、滤波器和变压器组成。

20世纪70年代以后，主电路多用硅整流二极管和晶闸管组成。

滤波器接在主电路与负载之间，用于滤除脉动直流电压中的交流成分。

变压器设置与否视具体情况而定。

变压器的作用是实现交流输入电压与直流输出电压间的匹配以及交流电网与整流电路之间的电隔离。

整流电路的作用是将交流降压电路输出的电压较低的交流电转换成单向脉动性直流电，这就是交流电的整流过程，整流电路主要由整流二极管组成。

经过整流电路之后的电压已经不是交流电压，而是一种含有直流电压和交流电压的混合电压。

习惯上称单向脉动性直流电压。

3.滤波电路滤波电路常用于滤去整流输出电压中的纹波，一般由电抗元件组成，如在负载电阻两端并联电容器C，或与负载串联电感器L，以及由电容，电感组成而成的各种复式滤波电路。

4.稳压电路稳压电路是指在输入电压、负载、环境温度、电路参数等发生变化时仍能保持输出电压恒定的电路。

这种电路能提供稳定的直流电源，广为各种电子设备所采用。

直流稳压电源主要技术指标直流稳压电源的技术指标可以分为两大类：一类是特性指标，反映直流稳压电源的固有特性，如输入电压、输出电压、输出电流、输出电压调节范围;另一类是质量指标，反映直流稳压电源的优劣，包括稳定度、等效内阻(输出电阻)、纹波电压及温度系数等。

1、特性指标(1)输出电压范围符合直流稳压电源工作条件情况下，能够正常工作的输出电压范围。

什么是电源电路它有哪些常见的类型电源电路是指将电能转化为其他形式的电子电路。

在日常生活和工业领域，电源电路扮演着至关重要的角色。

本文将介绍电源电路的定义、功能以及常见的类型。

一、电源电路的定义及功能电源电路是将电能供应给其他电子设备的电子电路，它的主要功能是将输入电源的电能转化为稳定的、适合其他电子设备工作的电能。

电源电路通常由几个主要部分组成，包括输入电压调整、滤波、稳压等。

电源电路的主要功能如下：1. 提供稳定的电压和电流：电源电路能够通过对输入电源进行调整和稳压，确保输出电流和电压的稳定性，保护其他电子设备免受电压波动的影响。

2. 过滤电能：电源电路通过滤波电路，去除输入电源中的噪声和干扰，保证输出电流和电压的纯净性，以提供更稳定的电能给其他电子设备。

3. 电能转换：电源电路可以将交流电源转换为直流电源，以满足电子设备对直流电能的需求。

4. 电能保护：电源电路通过过流保护、过压保护等功能，保护其他电子设备免受电能异常的损害。

二、常见的电源电路类型1. 直流电源电路：直流电源电路是将交流电转换为直流电的电路。

它通常包括整流、滤波和稳压三个部分。

例如，整流电路可以使用二极管桥整流电路将交流电源转换为具有相同正负半周的直流电源；滤波电路使用电容器和电感器等元件，去除直流电源中的纹波等干扰成分；稳压电路通过稳压器件（如稳压二极管、集成稳压芯片等）保持输出电压的稳定性。

2. 变换器电源电路：变换器电源电路是通过变压器、开关管等元件实现电能的转换与调节。

根据输入电压和输出电压的不同，变换器电源电路可以分为升压变换器、降压变换器、升降压变换器等。

此外，变换器电源电路还能够实现电力的高效转换，提高能源利用率。

3. 隔离电源电路：隔离电源电路通常包含输入部分和输出部分，两部分通过变压器进行电气隔离。

隔离电源电路的主要作用是避免输出端与输入端之间的电气故障相互影响，提高安全性。

4. 开关电源电路：开关电源电路是一种采用开关元件（如开关管）进行功率调节的电源电路。
