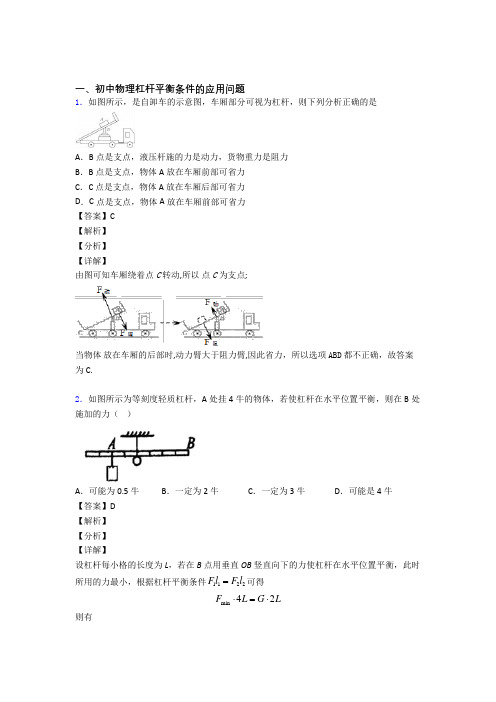

一、初中物理杠杆平衡条件的应用问题1．如图所示，是自卸车的示意图，车厢部分可视为杠杆，则下列分析正确的是A ．B 点是支点，液压杆施的力是动力，货物重力是阻力 B ．B 点是支点，物体A 放在车厢前部可省力C ．C 点是支点，物体A 放在车厢后部可省力D ．C 点是支点，物体A 放在车厢前部可省力 【答案】C 【解析】 【分析】 【详解】由图可知车厢绕着点C 转动,所以 点C 为支点;当物体 放在车厢的后部时,动力臂大于阻力臂,因此省力，所以选项ABD 都不正确，故答案为 C.2．如图所示为等刻度轻质杠杆，A 处挂4牛的物体，若使杠杆在水平位置平衡，则在B 处施加的力（ ）A ．可能为0.5牛B ．一定为2牛C ．一定为3牛D ．可能是4牛【答案】D 【解析】 【分析】 【详解】设杠杆每小格的长度为L ，若在B 点用垂直OB 竖直向下的力使杠杆在水平位置平衡，此时所用的力最小，根据杠杆平衡条件1122Fl F l =可得min 42F L G L ⋅=⋅则有min 24N22N 44G L F L ⋅⨯=== 若在B 点斜拉使杠杆在水平位置平衡，由杠杆平衡条件1122Fl F l =可知2211F l F l =则此时杠杆左边的阻力与阻力臂的乘积不变，动力臂减小，故动力将增大，故若使杠杆在水平位置平衡，在B 点施加的力2N F ≥故选D 。
3．如图所示，为提升重物，现选用轻质杠杆，不考虑杠杆支点O 点处的摩擦，每次利用杠杆把同一重物匀速提升相同高度，下列说法正确的是A ．当重物悬挂在A 点，动力作用在C 点时，该杠杆一定是省力杠杆B ．当重物悬挂在C 点，动力作用在B 点时一定比作用在A 点时要省力 C ．无论重物挂在A 点还是B 点时，利用该机械所做的有用功都相等D ．如果动力作用在C 点且方向始终保持与杆保持垂直，则提升重物过程动力大小不变 【答案】C 【解析】 【分析】灵活运用杠杆平衡公式分析即可； 【详解】AB ．不论重物悬挂在A 点或C 点，也不论动力作用在C 点还是B 点，判断杠杆是省力还是费力，需要根据杠杆平衡公式，不仅与力的作用点有关，还与力的方向有关，因此无法在只知道力的作用点的情况下判断是否省力，故AB 错误；C ．无论重物挂在A 点还是B 点时，由于物体质量相同，上升高度相同，则根据W Gh =可知，该机械所做的有用功都相等，故C 正确；D ．动力作用在C 点且方向始终保持与杆保持垂直时，可得动力臂大小始终不发生变化，但由于物体上升，重物的阻力臂会逐渐减小，则由杠杆平衡公式可知动力会减小，故D 错误。

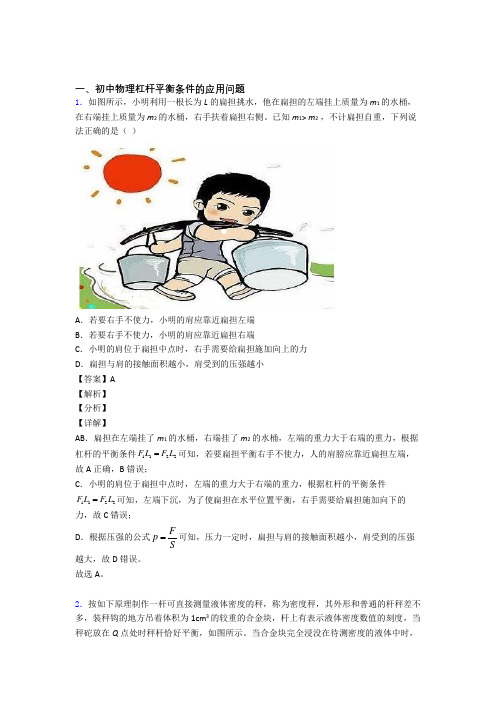

一、初中物理杠杆平衡条件的应用问题1．如图所示，小明利用一根长为L 的扁担挑水，他在扁担的左端挂上质量为m 1的水桶，在右端挂上质量为m 2的水桶，右手扶着扁担右侧。
已知m 1> m 2 ，不计扁担自重，下列说法正确的是（ ）A ．若要右手不使力，小明的肩应靠近扁担左端B ．若要右手不使力，小明的肩应靠近扁担右端C ．小明的肩位于扁担中点时，右手需要给扁担施加向上的力D ．扁担与肩的接触面积越小，肩受到的压强越小 【答案】A 【解析】 【分析】 【详解】AB ．扁担在左端挂了m 1的水桶，右端挂了m 2的水桶，左端的重力大于右端的重力，根据杠杆的平衡条件1122F L F L =可知，若要扁担平衡右手不使力，人的肩膀应靠近扁担左端，故A 正确，B 错误；C ．小明的肩位于扁担中点时，左端的重力大于右端的重力，根据杠杆的平衡条件1122F L F L =可知，左端下沉，为了使扁担在水平位置平衡，右手需要给扁担施加向下的力，故C 错误； D ．根据压强的公式Fp S=可知，压力一定时，扁担与肩的接触面积越小，肩受到的压强越大，故D 错误。
故选A 。
2．按如下原理制作一杆可直接测量液体密度的秤，称为密度秤，其外形和普通的杆秤差不多，装秤钩的地方吊着体积为1cm 3的较重的合金块，杆上有表示液体密度数值的刻度，当秤砣放在Q 点处时秤杆恰好平衡，如图所示。
当合金块完全浸没在待测密度的液体中时，移动秤砣的悬挂点，直至秤杆恰好重新平衡，便可直接在杆秤上读出液体的密度，下列说法中错误的是（）A．密度秤的零点刻度在Q点B．密度秤的刻度都在Q点的左侧C．密度秤的刻度都在Q点的右侧D．秤杆上密度读数较大的刻度在较小的刻度的左边【答案】C【解析】【分析】【详解】A．合金块没有浸入液体时，液体的密度应为零，所以秤的零刻度应该在Q处；故A正确，不符合题意；BC．若秤砣由Q向右移动，它的力臂变长，则左边合金块拉秤杆的力应增大，但合金块受到的浮力不可能竖直向下，所以零点的右边应该是没有刻度的，其刻度都在Q点的左侧。

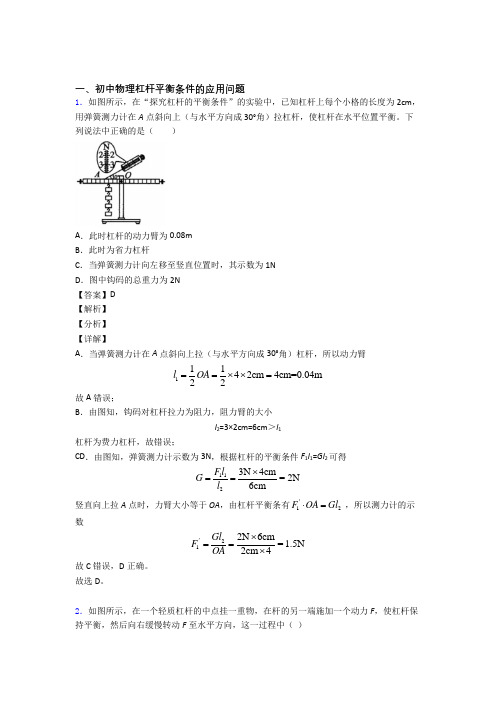

一、初中物理杠杆平衡条件的应用问题1．如图所示，在“探究杠杆的平衡条件”的实验中，已知杠杆上每个小格的长度为2cm ，用弹簧测力计在A 点斜向上（与水平方向成30°角）拉杠杆，使杠杆在水平位置平衡。
下列说法中正确的是（ ）A ．此时杠杆的动力臂为0.08mB ．此时为省力杠杆C ．当弹簧测力计向左移至竖直位置时，其示数为1ND ．图中钩码的总重力为2N【答案】D【解析】【分析】【详解】A ．当弹簧测力计在A 点斜向上拉（与水平方向成30°角）杠杆，所以动力臂11142cm 4cm=0.04m 22l OA ==⨯⨯= 故A 错误；B ．由图知，钩码对杠杆拉力为阻力，阻力臂的大小l 2=3×2cm=6cm ＞l 1杠杆为费力杠杆，故错误；CD ．由图知，弹簧测力计示数为3N ，根据杠杆的平衡条件F 1l 1=Gl 2可得1123N 4cm =2N 6cmF lG l ⨯== 竖直向上拉A 点时，力臂大小等于OA ，由杠杆平衡条有'12F OA Gl ⋅= ，所以测力计的示数212N 6cm =1.5N 2cm 4Gl F OA '⨯==⨯ 故C 错误，D 正确。
故选D 。
2．如图所示，在一个轻质杠杆的中点挂一重物，在杆的另一端施加一个动力F ，使杠杆保持平衡，然后向右缓慢转动F 至水平方向，这一过程中（ ）A．F先变小后变大B．F逐渐变大C．动力臂逐渐变小D．动力臂逐渐变大【答案】A【解析】【分析】杠杆平衡条件及应用。
【详解】杠杆在图中所示位置平衡，阻力（重物对杠杆的拉力）及阻力臂大小不变；动力F由图中所示位置转动至水平方向的过程中，当动力F的方向与杠杆垂直时，动力F的力臂最长，因此动力F的力臂先增大后减小，由杠杆平衡条件F1l1=F2l2可知，动力Ｆ先变小后变大。
故选A。
【点睛】中等题.失分的原因是：①不知道动力F方向变化的过程中阻力和阻力臂的大小不变；②不会画动力F在不同位置时的动力臂；③不会利用杠杆平衡条件通过动力臂的变化分析出动力的变化；④不知道当动力F与杠杆垂直时，动力臂最大，动力F最小。

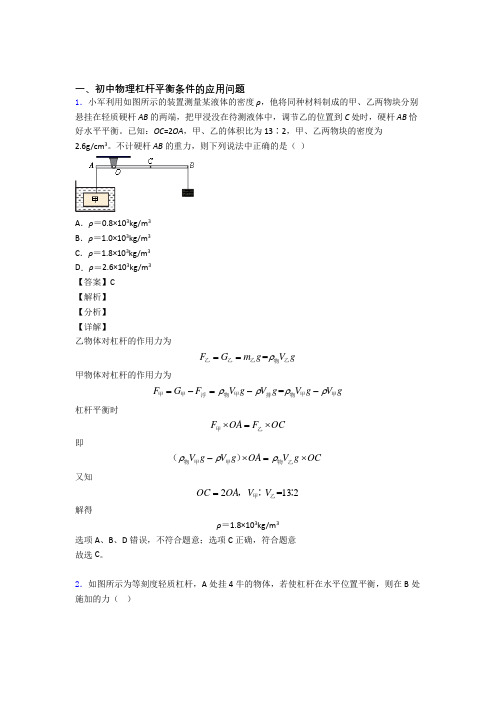

一、初中物理杠杆平衡条件的应用问题1．小军利用如图所示的装置测量某液体的密度 ρ，他将同种材料制成的甲、乙两物块分别悬挂在轻质硬杆 AB 的两端，把甲浸没在待测液体中，调节乙的位置到 C 处时，硬杆 AB 恰好水平平衡。
已知：OC =2OA ，甲、乙的体积比为 13∶2，甲、乙两物块的密度为2.6g/cm 3。
不计硬杆 AB 的重力，则下列说法中正确的是（ ）A ．ρ＝0.8×103kg/m 3B ．ρ＝1.0×103kg/m 3C ．ρ＝1.8×103kg/m 3D ．ρ＝2.6×103kg/m 3 【答案】C 【解析】 【分析】 【详解】乙物体对杠杆的作用力为=F G m g V g ρ==乙乙乙乙物甲物体对杠杆的作用力为=F G F V g V g V g V g ρρρρ=-=--甲甲甲甲甲浮物排物杠杆平衡时F OA F OC ⨯=⨯甲乙即V g V g OA V g OC ρρρ-⨯=⨯甲甲乙物物（）又知2=132OC OA V V =甲乙∶∶，解得ρ＝1.8×103kg/m 3选项A 、B 、D 错误，不符合题意；选项C 正确，符合题意 故选C 。
2．如图所示为等刻度轻质杠杆，A 处挂4牛的物体，若使杠杆在水平位置平衡，则在B 处施加的力（ ）A ．可能为0.5牛B ．一定为2牛C ．一定为3牛D ．可能是4牛【答案】D 【解析】 【分析】 【详解】设杠杆每小格的长度为L ，若在B 点用垂直OB 竖直向下的力使杠杆在水平位置平衡，此时所用的力最小，根据杠杆平衡条件1122Fl F l =可得min 42F L G L ⋅=⋅则有min 24N22N 44G L F L ⋅⨯=== 若在B 点斜拉使杠杆在水平位置平衡，由杠杆平衡条件1122Fl F l =可知2211F l F l =则此时杠杆左边的阻力与阻力臂的乘积不变，动力臂减小，故动力将增大，故若使杠杆在水平位置平衡，在B 点施加的力2N F ≥故选D 。

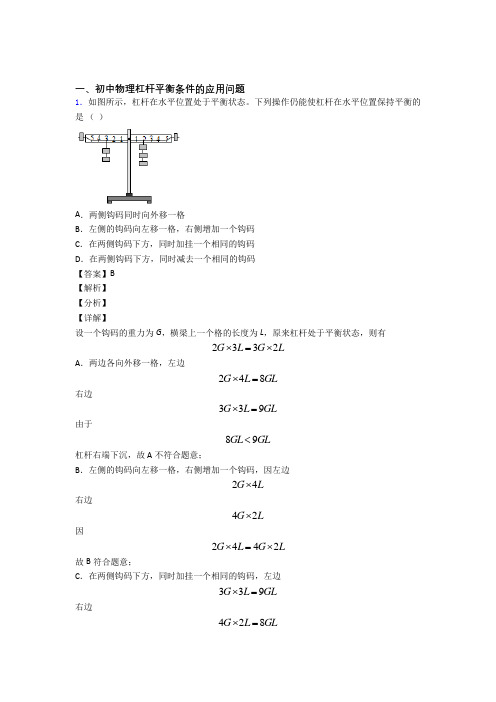

一、初中物理杠杆平衡条件的应用问题1．如图所示，杠杆在水平位置处于平衡状态。
下列操作仍能使杠杆在水平位置保持平衡的是（）A．两侧钩码同时向外移一格B．左侧的钩码向左移一格，右侧增加一个钩码C．在两侧钩码下方，同时加挂一个相同的钩码D．在两侧钩码下方，同时减去一个相同的钩码【答案】B【解析】【分析】【详解】设一个钩码的重力为G，横梁上一个格的长度为L，原来杠杆处于平衡状态，则有⨯=⨯G L G L2332A．两边各向外移一格，左边⨯=248G L GL右边⨯=339G L GL由于89<GL GL杠杆右端下沉，故A不符合题意；B．左侧的钩码向左移一格，右侧增加一个钩码，因左边⨯24G L右边⨯42G L因2442⨯=⨯G L G L故B符合题意；C．在两侧钩码下方，同时加挂一个相同的钩码，左边⨯=339G L GL右边⨯=428G L GL因为GL GL>98杠杆左端下沉，故C不符合题意；D．在两侧钩码下方，同时减去一个相同的钩码，左边G L GL⨯=33右边G L GL⨯=224由于<34GL GL杠杆右端下沉，故D不符合题意。
故选B。
2．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A．左右钩码各向支点移一格B．左右各减少一个钩码C．左右各减少一半钩码D．左右各增加两个钩码【答案】C【解析】设杠杆的分度值为 L，一个钩码的重为G．原来4G×2L=2G×4L；左、右钩码各向支点移动一格，左边=4G×L=4GL，右边=2G×3L=6GL，左边＜右边，杠杆向右端下沉，A不符合题意；左右各减少一个钩码，左边=3G×2L=6GL，右边=G×4L=4GL，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G×2L=4GL，右边=G×4L=4GL，左边=右边，杠杆平衡；C符合题意；左右各增加两个钩码，左边=6G×2L=12GL，右边=4G×4L=16GL，左边＜右边，杠杆右边下沉，D不符合题意，故选C．3．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水（如图丙所示）．下列有关这把钥匙的分析中正确的是A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力C．在使用过程中可以减小动力臂D．在使用过程中可以减小动力【答案】D【解析】【详解】由图可知，安装并旋转钥匙，阻力臂不变，阻力不变，动力臂变大，根据杠杆平衡的条件F1L1=F2L2可知，动力变小，故选D。
一、初中物理杠杆平衡条件的应用问题1．如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态。
如果在两侧钩码下方各增加一个与原来规格相同的钩码，则（）A．左端下降B．右端下降C．仍然平衡D．无法判断【答案】A【解析】【分析】本题考查杠杆的平衡原理。
【详解】杠杆的平衡原理是：动力×动力臂=阻力×阻力臂。
图中，设一个钩码的重为G，杠杆每一小格的长度为L，则有G∙4L=2G∙2L，若两侧钩码下方各增加一个与原来规格相同的钩码，则杠杆的左边变成2G∙4L=8GL，右边变成3G∙2L=6GL，此时8GL>6GL，所以左端下降，故A符合题意，BCD都不符合题意。
故选A。
2．如图所示，杠杆挂上钩码后刚好平衡，每个钩码的质量相同，在下列情况中，杠杆还能平衡的是A．左右钩码各向支点移一格B．左右各减少一个钩码C．左右各减少一半钩码D．左右各增加两个钩码【答案】C【解析】设杠杆的分度值为 L，一个钩码的重为G．原来4G×2L=2G×4L；左、右钩码各向支点移动一格，左边=4G×L=4GL，右边=2G×3L=6GL，左边＜右边，杠杆向右端下沉，A不符合题意；左右各减少一个钩码，左边=3G×2L=6GL，右边=G×4L=4GL，左边＞右边，杠杆向左下沉，B 不符合题意；左、右钩码各减少一半法码，左边=2G×2L=4GL，右边=G×4L=4GL，左边=右边，杠杆平衡；C符合题意；左右各增加两个钩码，左边=6G×2L=12GL，右边=4G×4L=16GL，左边＜右边，杠杆右边下沉，D不符合题意，故选C．3．如图所示，杠杆在水平状态保持静止，要使弹簧测力计的示数变为原来的12，下列措施中可行的是A．去掉三个钩码B．把钩码向左移动2小格C．把钩码向右移动2小格D．把弹簧秤测力计向左移动2小格【答案】B【解析】【分析】【详解】根据杠杆平衡条件F1L1＝F2L2得，4G×4L＝F2×8L，解得F2＝2G，要使弹簧测力计的示数变为原来的12，即F2＝G。
A．去掉三个钩码，根据杠杆平衡条件F1L1＝F2L2得，G×4L＝F'2×8L，所以F'2＝12G，不符合题意；B．把钩码向左移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×2L＝F'2×8L，所以F'2＝G，故B符合题意；C．把钩码向右移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×6L＝F'2×8L，所以F'2＝3G，故C不符合题意；D．把弹簧秤测力计向左移动2小格，根据杠杆平衡条件F1L1＝F2L2得，4G×4L＝F'2×6L，所以F'2＝83G，故D不符合题意。
故选B。
4．如图甲是制作面团的情景，把竹竿的一端固定在绳扣中，人骑在另一端施加一个向下的大小为F的力，面团被不断挤压后变得更有韧性，图乙为压面团原理图．关于压面团过程的叙述正确的是（）A．面团对杆的作用力方向向下B．面团对杆的作用力大小等于FC．面团被压扁说明力能使物体发生形变D．A点向下移动的距离小于B点向下移动的距离【答案】C【解析】【分析】【详解】A．杆对面团的作用力向下，面团对杆的作用力向上，故A错误；B．由于面团B点到支点C的距离小于A点到C的距离，根据杠杆定律F1L1=F2L2，可知面团对杆的作用力大于F，故B错误；C．面团被压扁说明力能使物体发生形变，故C正确；D．C为支点，A点向下移动的距离大于B点向下移动的距离，故D错误；故选C。
5．如图，一个长方体木箱，重心在它的几何中心，其高度为H、正方形底面的边长为L、重为G。
想把这个木推倒（木箱较重，不会移动），在其中部的中心最初施加一个水平推力大小是（）A ．2GHLB ．GH LC ．HL GD ．GL H【答案】D【解析】【分析】【详解】由图示可知，把这个木箱推倒，它右下端与地面的接触点是支点，当小孩水平推木箱时，力臂为2H ，阻力为木箱的重力，阻力臂为2L ，如图所示：根据杠杆的平衡条件可得G ×2L =F ×2H F =GL H故选D 。
6．如图所示，在探究“杠杆平衡条件”的实验中，杠杆在力F 作用下在水平位置平衡，现保持杠杆始终在水平位置平衡，将弹簧测力计绕B 点从a 转动到b 的过程中，拉力F 与其力臂的乘积变化情况是（ ）A ．一直变小B ．一直变大C ．一直不变D ．先变小后变大【答案】C【解析】【分析】【详解】 将测力计绕B 点从a 位置转动到b 位置过程中，钩码的重力不变，其力臂OA 不变，即阻力与阻力臂的乘积不变；由于杠杆始终保持水平平衡，所以根据杠杆的平衡条件可知，拉力F 与其力臂的乘积也是不变的。
故选C 。
7．如图所示，杠杆可绕O 点转动，力F 作用在杠杆一端且始终与杠杆垂直；在将杠杆缓慢地由位置A 拉到位置B 的过程中，力F （ ）A ．变大B ．变小C ．不变D ．先变大后变小【答案】A【解析】【分析】 解答此题，首先要判断杠杆的五要素中，有哪些要素发生了变化，然后再利用杠杆的平衡条件进行分析。
【详解】将杠杆缓慢地由位置A 拉到位置B ，动力臂不变，阻力G 的力臂变大，而阻力不变，根据杠杆平衡条件1122Fl F l 分析得出动力变大。
故选A 。
8．如图所示，小明利用一根长为L 的扁担挑水，他在扁担的左端挂上质量为m 1的水桶，在右端挂上质量为m 2的水桶，右手扶着扁担右侧。
已知m 1> m 2 ，不计扁担自重，下列说法正确的是（ ）A ．若要右手不使力，小明的肩应靠近扁担左端B ．若要右手不使力，小明的肩应靠近扁担右端C ．小明的肩位于扁担中点时，右手需要给扁担施加向上的力D ．扁担与肩的接触面积越小，肩受到的压强越小【答案】A【解析】【分析】【详解】AB ．扁担在左端挂了m 1的水桶，右端挂了m 2的水桶，左端的重力大于右端的重力，根据杠杆的平衡条件1122F L F L =可知，若要扁担平衡右手不使力，人的肩膀应靠近扁担左端，故A 正确，B 错误；C ．小明的肩位于扁担中点时，左端的重力大于右端的重力，根据杠杆的平衡条件1122F L F L =可知，左端下沉，为了使扁担在水平位置平衡，右手需要给扁担施加向下的力，故C 错误；D ．根据压强的公式F p S=可知，压力一定时，扁担与肩的接触面积越小，肩受到的压强越大，故D 错误。
故选A 。
9．如图所示，粗细均匀的铁棒AB 静止在水平地面上，小明用力F 将铁棒从水平地面拉至竖直立起．此过程中，力F 作用在B 端且始终与铁棒垂直，则力F 将（ ）A ．逐渐变大B ．逐渐变小C ．保持不变D ．先变小后变大【答案】B【解析】【详解】如下图所示： 在抬起的过程中，阻力F 2 不变，F 与铁棒始终垂直，所以动力臂l 1 不变，由于铁棒的位置的变化，导致了阻力F 2 的阻力臂l 2 在变小，根据杠杆的平衡条件可得：Fl 1=F 2 l 2 可知，l 1 、F 2 都不变，l 2 变小，所以F 也在变小。
故选B 。
10．如图所示，杠杆处于平衡状态，下列操作中能让杠杆继续保持平衡的是（）A．将左边的钩码去掉二个并保持位置不变，同时将右边钩码向左移二格B．在左右两边钩码的下方各加一个钩码，位置保持不变C．将左右两边的钩码各去掉一个，位置保持不变D．将左右两边的钩码均向外移动一格【答案】A【解析】【详解】设杠杆的一个小格是1cm，一个钩码的重是1N；A．将左边的钩码去掉二个并保持位置不变，同时将右边钩码向左移二格，（4-2）N×3cm =3N×（4-2）cm，杠杆仍然平衡，故A符合题意；B．在左右两边钩码的下方各加一个钩码，位置保持不变，由（4+1）N×3cm＜（3+1）N×4cm得，杠杆的右端下沉，故B不符合题意；C．将左右两边的钩码各去掉一个，位置保持不变，由（4-1）N×3cm＞（3-1）N×4cm 得，杠杆的左端下沉，故C不符合题意；D．将左右两边的钩码均向外移动一格，由4N×（3+1）cm＞3N×（4+1）cm得，杠杆的左端下沉，故D不符合题意。
11．有一根一端粗一端细的木棒，用绳子拴住木棒的O点，将它悬挂起来，恰好在水平位置平衡，如图所示，若把木棒从绳子悬挂处锯开，则被锯开的木棒（）A．粗细两端质量一样B．粗端质量较大C．细端质量较大D．无法判定【答案】B【解析】【详解】如图1，设O点到粗端的距离为L，在O点左侧对称地割取长也为L的一段（图1）。
现再次利用对称割法，在O点右侧割取与O点左侧所割等大的一部分（图2虚线部分），将两次所割取的部分（各自重力显然是相等的）取走，则原木棒只剩下图2所示部分。
设左端剩下的重力为G左，力臂为l左，右端剩下的重力为G右，力臂为l右，由杠杆平衡条件有：G左l左 G右l右，很明显l左>l右，故有G左<G右，再加上被取走的部分，仍有左端的重力小于右端重力，即粗端重力大，质量大。
故选B。
12．如图所示，两个等高的托盘秤甲、乙放在同一水平地面上，质量分布不均匀的木条AB 重24N，A、B是木条两端，O、C是木条上的两个点，AO=B0，AC=OC．A端放在托盘秤甲上，B端放在托盘秤乙上，托盘秤甲的示数是6N．现移动托盘秤甲，让C点放在托盘秤甲上．此时托盘秤乙的示数是（）A．8N B．12N C．16N D．18N【答案】C【解析】【分析】在做双支点的题目时，求左边的力应以右边支点为支点，求右边的力应以左边支点为支点；本题A端放在托盘秤甲上，以B点支点，根据杠杆平衡条件先表示出木条重心D到B 的距离，当C点放在托盘秤甲上C为支点，再根据杠杆平衡条件计算托盘秤乙的示数．【详解】设木条重心在D点，当A端放在托盘秤甲上，B端放在托盘秤乙上时，以B端为支点，托盘秤甲的示数是6N，根据力的作用是相互的，所以托盘秤对木条A端的支持力为6N，如图所示：由杠杆平衡条件有：FA AB G BD ⨯=⨯，即：624N AB N BD ⨯=⨯，所以：4AB BD =，14BD AB =，当C 点放在托盘秤甲上时，仍以C 为支点，此时托盘秤乙对木条B 处的支持力为FB ，因为AO BO AC OC ==，，所以32CO OD BD BC BD CD BD ====，，，由杠杆平衡条件有：FB BC G CD ⨯=⨯，即：3242FB BD N BD ⨯=⨯，所以：FB=16N ，则托盘秤乙的示数为16N ．故选C ．【点睛】本题考查了杠杆平衡条件的应用，关键正确找到力臂，难点是根据杠杆的平衡条件计算出木条重心的位置．13．如图所示为建筑工地上常用的吊装工具，物体M 为重5000N 的配重，杠杆AB 的支点为O ，已知OA ∶OB =1∶2，滑轮下面挂有建筑材料P ，每个滑轮重100N ，工人体重为700N ，杠杆与绳的自重、滑轮组摩擦均不计，当工人用300N 的力竖直向下以1m/s 的速度匀速拉动绳子时（ ）A ．工人对地面的压力为400NB ．建筑材料P 重为600NC ．建筑材料P 上升的速度为3m/sD ．物体M 对地而的压力为4400N【答案】A【解析】【分析】【详解】A ．当工人用300N 的力竖直向下拉绳子时，绳子对工人会施加竖直向上的拉力，其大小也为300N ，此时人受竖直向下的重力G 、竖直向上的拉力F 、竖直向上的支持力F 支，由力的平衡条件知道F +F 支=G即F 支=G-F =700N-300N=400N由于地面对人的支持力和人对地面的压力是一对相互作用力，大小相等，所以，工人对地面的压力F 压=F 支=400N故A 正确；B ．由图知道，绳子的有效段数是n =2，且滑轮组摩擦均不计，由()12F G G =+物动知道，建筑材料P 的重力G =2F-G 动 =2×300N-100N=500N故B 错误；C ．因为物重由2段绳子承担，所以，建筑材料P 上升的速度 11=1m/s=0.5m/s 22v v =⨯绳 故C 错误；D ．以定滑轮为研究对象，定滑轮受向下的重力、3段绳子向下的拉力、杆对定滑轮向上的拉力，由力的平衡条件知道F A ′=3F +G 定 =3×300N+100N=1000N杠杆对定滑轮的拉力和定滑轮对杠杆的拉力是一对相互作用力，大小相等，即F A =F ′A =1000N由杠杆的平衡条件知道F A ×OA =F B ×OB又因为OA ：OB =1：2，所以A B 1000=5N 00N 2F OA OA F OB OA⨯⨯== 由于物体间力的作用是相互的，所以，杠杆对物体M 的拉力等于物体M 对杠杆的拉力，即F B ′=F B =500N物体M 受竖直向下的重力、竖直向上的支持力、竖直向上的拉力，则物体M 受到的支持力为F M 支持 =G M -F B ′=5000N-500N=4500N因为物体间力的作用是相互的，所以物体M 对地面的压力F M 压=F M 支持=4500N故D 错误。
