中考物理 电路类问题 培优练习(含答案)附详细答案

一、初中物理电路类问题1．如图甲所示的电路，电源电压不变，R2为定值电阻，R1为热敏电阻，其阻值随温度的变化如乙图.闭合开关S，当监控区的温度升高时，电压表示数U与电流表示数I的关系图像是（）A．B．C．D．【答案】B【解析】【详解】由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。

根据串联电路的电压特点和欧姆定律可得，电压表示数U1=U总-U2=U总-IR2，因U总、R2是定值，所以，电压表示数U1与I为一次函数，其图像是一条倾斜的直线，且电流增大时，电压变小，故选B。

2．如图所示的电路中，电源电压保持不变。

闭合开关S，电路正常工作。

过了一会儿，灯熄灭了，两个电表中只有一个电表的示数变大，则下列判断中正确的是（）A．可能灯短路B．一定灯断路C．电阻R断路D．以上情况都有可能【答案】C【解析】【详解】假设灯短路，那么灯会不亮，电压表测的是电阻R两端的电压，此时大小等于电源电压大小，电压表的示数变大，根据欧姆定律UIR可知，流过电阻R的电流变大，即电流表的示数变大，两表的示数都变大，这与题意不符合，所以不可能灯短路；假设灯断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表也没有示数，两表的示数都变小，这与题意不符合，所以不可能灯断路；假设电阻R断路，那么没有电流流过灯泡，灯会不亮，电流表没有示数，电压表此时测的是电源电压，电压示数变大，这与题意相符合；故选C。

3．图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重．电路原理如图乙所示,电压表、电流表分别显示身高和体重的大小,压敏电阻R 的阻值随压力增大而增大,滑片P 随身高增高而上滑．下列分析正确的是（）A．身高越高电压表示数大B．身高越高通过R0流越小C．体重越大电流表示数越大D．体重越大压敏电阻两端电压越小【答案】A【解析】【分析】【详解】AB．由电路图可知，R与R0并联，电压表测滑片P下方电阻丝两端的电压，电流表测压敏电阻R支路的电流，因电压表的内阻很大、在电路中相当于断路，所以，人的身高变化即滑片移动时，R0接入电路中的电阻不变，因并联电路中各支路两端的电压相等，且各支路独立工作、互不影响，所以，由I=UR可知，通过R0的电流不变，故B错误；当身高越高时，滑片上移，滑片P下方电阻丝的阻值变大，由U=IR可知，滑片P下方电阻丝两端的电压变大，即电压表的示数变大，故A正确；C D．当体重越大时，压敏电阻受到的压力越大，由压敏电阻R的阻值随压力增大而增大可知，R的阻值越大，由I=UR可知，通过R的电流越小，即电流表的示数越小，故C错误；压敏电阻R两端的电压不变，仍等于电源电压，故D错误．4．如图所示的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发现无论怎样移动滑动变阻器的滑片，小灯泡都不发光。

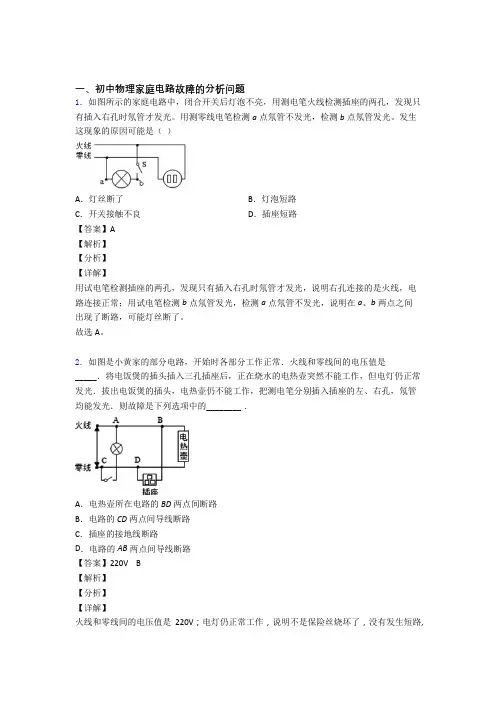

一、初中物理家庭电路故障的分析问题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。

用测零线电笔检测a点氖管不发光，检测b点氖管发光。

发生这现象的原因可能是（）A．灯丝断了B．灯泡短路C．开关接触不良D．插座短路【答案】A【解析】【分析】【详解】用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，说明右孔连接的是火线，电路连接正常；用试电笔检测b点氖管发光，检测a点氖管不发光，说明在a、b两点之间出现了断路，可能灯丝断了。

故选A。

2．如图是小黄家的部分电路，开始时各部分工作正常．火线和零线间的电压值是_____．将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光．拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均能发光．则故障是下列选项中的________．A．电热壶所在电路的BD两点间断路B．电路的CD两点间导线断路C．插座的接地线断路D．电路的AB两点间导线断路【答案】220V B【解析】【分析】【详解】火线和零线间的电压值是220V；电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路,而把测电笔分别插入插座的左、右插孔，氖管均能发光,说明火线有电,而零线开路了，且是在C、D之间开路。

3．如图所示是一种空气开关原理图，当电流超过限制电流时，会自动切断电路。

(1)空气开关的原理是当电流超过限制电流时，会自动切断电路，电流过大的原因是：一、短路；二、___；(2)当电流超过限制电流时，衔铁N被电磁铁M吸引过去，匀质的金属杆OA在弹簧拉力作用下绕O点转动，电路断开刚转动时，杠杆OA属于_________杠杆。

【答案】用电器总功率过大省力【解析】【分析】【详解】(1)[1]电流过大的原因有短路或者用电器总功率过大。

(2)[2]金属杆OA可看作杠杆，支点是O，弹簧的拉力是动力，杠杆OA的重力是阻力，这时杠杆的动力臂大于阻力臂，所以OA属于省力杠杆。

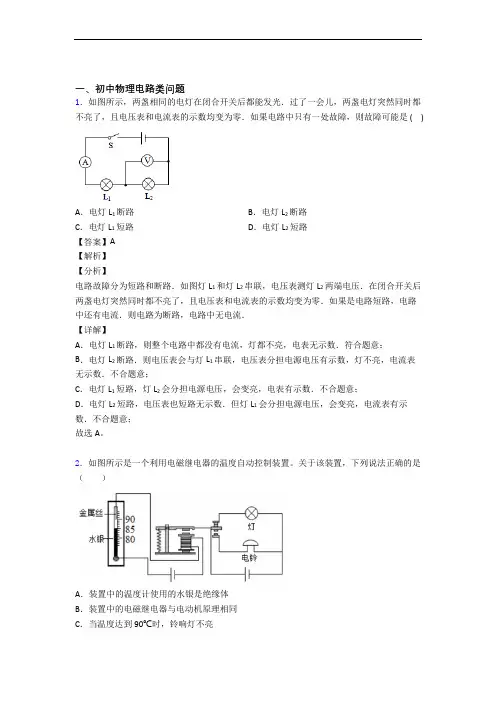

一、初中物理电路类问题1．如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是 ( )A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路【答案】A【解析】【分析】电路故障分为短路和断路．如图灯L1和灯L2串联，电压表测灯L2两端电压．在闭合开关后两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果是电路短路，电路中还有电流．则电路为断路，电路中无电流．【详解】A．电灯L1断路，则整个电路中都没有电流，灯都不亮，电表无示数．符合题意；B．电灯L2断路．则电压表会与灯L1串联，电压表分担电源电压有示数，灯不亮，电流表无示数．不合题意；C．电灯L1短路，灯L2会分担电源电压，会变亮，电表有示数．不合题意；D．电灯L2短路，电压表也短路无示数．但灯L1会分担电源电压，会变亮，电流表有示数．不合题意；故选A。

2．如图所示是一个利用电磁继电器的温度自动控制装置。

关于该装置，下列说法正确的是（）A．装置中的温度计使用的水银是绝缘体B．装置中的电磁继电器与电动机原理相同C．当温度达到90℃时，铃响灯不亮D ．当温度低于90℃时，铃响灯不亮 【答案】C 【解析】 【详解】A ．装置中的温度计使用的水银是导体，这样才符合条件，使电路能够导电，A 错误；B ．装置中的电磁继电器是利用电流的磁效应，电动机的原理是通电线圈在磁场中受力而转动，这两个原理不同，B 错误；C ．从图中可以看到，当温度达到90℃时，电路接通，电磁铁会把上面的金属吸下来，此时工作电路中电铃接通，电铃会响，灯没有接入电路，灯不亮，C 正确；D ．当温度低于90℃时，控制电路断开，电磁铁不会把上面的金属吸下来，此时工作电路中灯接入电路，电铃没有接入电路，灯亮，电铃不响，D 错误。

3．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。

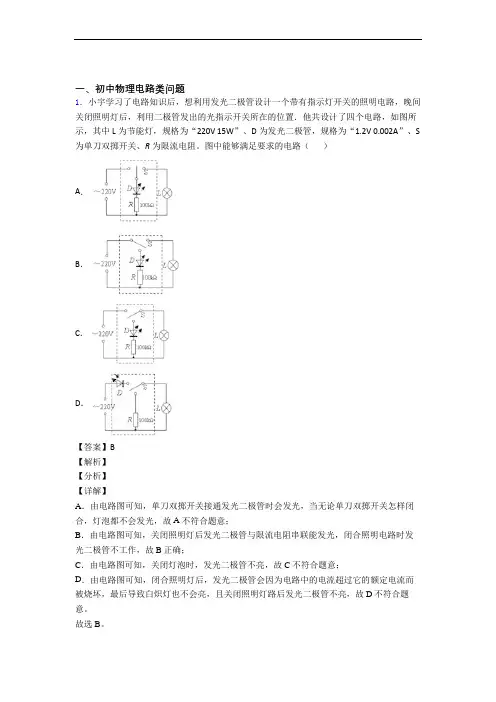

一、初中物理电路类问题1．小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S 为单刀双掷开关、R为限流电阻。

图中能够满足要求的电路（）A．B．C．D．【答案】B【解析】【分析】【详解】A．由电路图可知，单刀双掷开关接通发光二极管时会发光，当无论单刀双掷开关怎样闭合，灯泡都不会发光，故A不符合题意；B．由电路图可知，关闭照明灯后发光二极管与限流电阻串联能发光，闭合照明电路时发光二极管不工作，故B正确；C．由电路图可知，关闭灯泡时，发光二极管不亮，故C不符合题意；D．由电路图可知，闭合照明灯后，发光二极管会因为电路中的电流超过它的额定电流而被烧坏，最后导致白炽灯也不会亮，且关闭照明灯路后发光二极管不亮，故D不符合题意。

故选B。

2．用毛皮摩擦过的橡胶棒A带负电。

如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。

下列说法正确的是（）A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小D．图乙中，金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。

橡胶棒A带负电，说明橡胶棒得到电子，即橡胶棒的原子核对电子的束缚能力强，故A错误；B．验电器的工作原理是同种电荷相互排斥，故B错误；C．橡胶棒A没有接触验电器的金属球B，所以橡胶棒A所带电荷量不变，故C错误；D．橡胶棒A带负电，接近金属球B上，B上的自由电子被排斥而远离，转移到金属箔上，故D正确。

一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（）A．电流表A1示数变小，电压表V示数不变B．电流表A2示数变大，电压表V示数不变C．电压表V示数与电流表A1示数比值不变D．电压表V示数与电流表A2示数比值变小【答案】C【解析】【分析】【详解】AB．由电路图可知，R1与R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源的电压。

因电源电压不变，所以，当滑动变阻器滑片P向右移动时，电压表V 的示数不变。

因并联电路中各支路独立工作、互不影响，所以，通过R1的电流不变，即电流表A1的示数不变；当滑动变阻器滑片P向右移动时，滑动变阻器接入电路中的电阻变大，由=UIR可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A2的示数变小。

综上可知，电压表V的示数不变，电流表A1的示数不变，电流表A2的示数变小，故AB错误；CD．因为电压表V的示数不变，电流表A1的示数不变，电流表A2的示数变小，所以电压表V的示数与电流表A1的示数的比值不变，电压表的示数与电流表A2的示数的比值变大，故C正确，D错误。

故选C。

2．如图所示，电源电压为3V，闭合开关S，电压表的示数为2V，忽略温度对灯丝电阻的影响。

则（）A．通过灯泡L1的电流比L2的电流大B．灯泡L1两端的电压是1VC．灯泡L1和L2的电阻之比是2∶1D．若灯泡L2灯丝烧断，电压表示数为零【答案】CD【解析】【分析】【详解】A ．从图中可以看到，这是一个串联电路，串联电路电流处处相等，所以通过灯泡L 1的电流和L 2的电流一样大，A 项不合题意；B ．从图中可以看到，电压表测的是灯泡L 1的电压，电压表的示数是2V ，那么灯泡L 1两端的电压是2V ，B 项不合题意；C ．根据串联电路的电压规律可知，灯泡L 2两端的电压是21-3V -2V 1V U U U ===那么灯泡L 1和L 2的电阻之比是 121212:::2V :1V 2:1U U R R U U I I==== 灯泡L 1和L 2的电阻之比是2∶1，选项C 符合题意；D ．若灯泡L 2灯丝烧断，那么没有电流流过L 2，也没有电流流过电压表，电压表示数为零，选项D 符合题意。

一、初中物理电路类问题1．图所示的电路中，能够实现每个开关都可以单独控制两盏灯同时工作的是（）A．B．C．D．【答案】B【解析】【详解】A．从图中可以看到，当开关S1闭合时，四盏灯都被短路，这种情况不符合要求，A项不合题意；B．从图中可以看到，灯L1和灯L2并联后再和开关S1串联，灯L3和灯L4并联后再和开关S2串联，当开关S1闭合后，只控制灯L1和灯L2两灯亮，当开关S2闭合后，只控制灯L3和灯L4两灯亮，这种情况符合要求，选项B符合题意；C．从图中可以看到，灯L1和灯L2并联后再和开关S1串联，但开关S2接在干路中，当开关S2断开时，四盏灯都不能亮，这不是每个开关都可以单独控制两盏灯同时工作，C项不合题意；D．从图中可以看到，当开关S1闭合，开关S2断开时，灯L3和灯L4能亮，灯L1和灯L2不能亮，当开关S1断开，开关S2断开时，灯L3和灯L4还能亮，灯L1和灯L2还是不能亮，不能实现每个开关都可以单独控制两盏灯同时工作，D项不合题意。

2．俄罗斯“库尔斯克”号核潜艇在巴伦支海遇难．救援人员在艇内发现了记录潜艇各种信息的“黑盒子”，其某一部件外壳上的三个电压表的示数分别为U1、U2、U3，三个电流表的示数分别为I1、I2、I3，它的内部结构如图所示，以下对各数据的分析正确的是A．U1＝U2＝U3B．I1＝I2＋I3C ．U 1＋U 2＝U 3D ．以上说法都不正确【答案】C【解析】【分析】【详解】 分析电路图，两电阻串联，三个电流表测量串联电路中的电流，所以三个电流表的示数相同，即I 1=I 2=I 3；电压表V 1测量R 1两端的电压U 1，电压表V 2测量R 2两端的电压U 2，电压表V 3测量R 1和R 1串联两端的总电压U 3，所以U 1+U 2=U 3，故选C ．3．如图所示，电源电压为6V ，闭合开关后，电压表的示数为4V ，下列描述不正确的是（ ）A ．L 1两端电压为2VB ．L 1两端电压为4VC ．L 2两端电压为4VD ．L 1和L 2两端电压之和为6V【答案】B【解析】【分析】【详解】 由图可知，L 1、L 2串联，电源电压为6 V ，故开关闭合后，两个灯泡的总电压是6 V ， 电压表测L 2两端的电压，则L 2两端的电压：24V U =.因为两灯串联，根据串联电路电压关系，则L 1两端的电压：126?V 4?V 2?V U U U =-=-=．所以B 错误，ACD 正确． 故选ACD4．小荣听了交通安全教育专题讲座后，对学校附近十字路口人行横道的红、绿交通信号灯的电路产生了浓厚兴趣，经过观察、思考，他画出了下列红，绿灯连接的电路图，你认为正确的是( )A ．B ．C ．D ．【答案】B【解析】【分析】【详解】由题，十字路口人行横道的红、绿交通信号灯应能独立工作，互不影响，故应为并联电路。

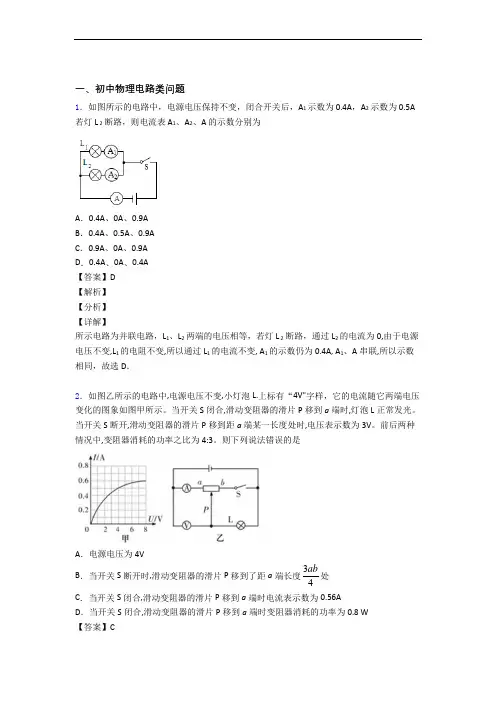

一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，闭合开关后，A1 示数为 0.4A，A2示数为 0.5A 若灯 L 2断路，则电流表 A1、A2、A 的示数分别为A．0.4A、0A、0.9AB．0.4A、0.5A、0.9AC．0.9A、0A、0.9AD．0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L1、L2两端的电压相等，若灯 L 2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．2．如图乙所示的电路中,电源电压不变,小灯泡L.上标有“4V"字样，它的电流随它两端电压变化的图象如图甲所示。

当开关S闭合,滑动变阻器的滑片P移到a端时,灯泡L正常发光。

当开关S断开,滑动变阻器的滑片P移到距a端某一长度处时,电压表示数为3V。

前后两种情况中,变阻器消耗的功率之比为4:3。

则下列说法错误的是A．电源电压为4VB．当开关S断开时,滑动变阻器的滑片P移到了距a端长度34ab处C．当开关S闭合,滑动变阻器的滑片P移到a端时电流表示数为0.56A D．当开关S闭合,滑动变阻器的滑片P移到a端时变阻器消耗的功率为0.8 W 【答案】C【解析】【详解】A ．当开关S 闭合，滑动变阻器的滑片P 移到a 端时，小灯泡与滑动变阻器的最大阻值并联，电流表测干路电流；因为并联电路中各支路两端的电压相等，且灯泡正常发光，所以电源的电压U =U L 额=4V故A 正确，不符合题意；BCD ．当开关S 断开时，滑动变阻器与小灯泡串联，电压表和滑动变阻器并联，测滑动变阻器两端的电压，因为电压表示数为3V ，根据串联电路电压规律可得，小灯泡两端电压为：L U =4V-3V=1V由图像知，此时通过小灯泡的电流为0.2A ，根据串联电路电流规律，通过滑动变阻器的电流也为0.2A ，则滑动变阻器的电功率为：P 滑后=3V ⨯0.2A=0.6W滑动变阻器此时的电阻为：R 滑后=30.2V A=15Ω 前后两种情况中，变阻器消耗的功率之比为4:3，所以 P 滑前=0.63W ⨯4=0.8W 故D 正确，不符合题意；当开关S 闭合，通过滑动变阻器的电流为： I 滑前=0.8W 4V=0.2A 由图像知，小灯泡正常工作时，通过小灯泡的电流为0.5A ，当开关S 闭合，滑动变阻器的滑片P 移到a 端时，干路上的电流表示数为I 总=0.2A+0.5A=0.7A故C 错误，符合题意；当开关S 闭合，滑动变阻器的滑片P 移到a 端，即滑动变阻器的最大阻值为：R 滑前=4V 0.2A=20Ω R R 滑后滑前=15Ω20Ω=34当开关S 断开时，滑动变阻器的滑片P 移到了距a 端长度34ab 处，故B 正确，不符合题意。

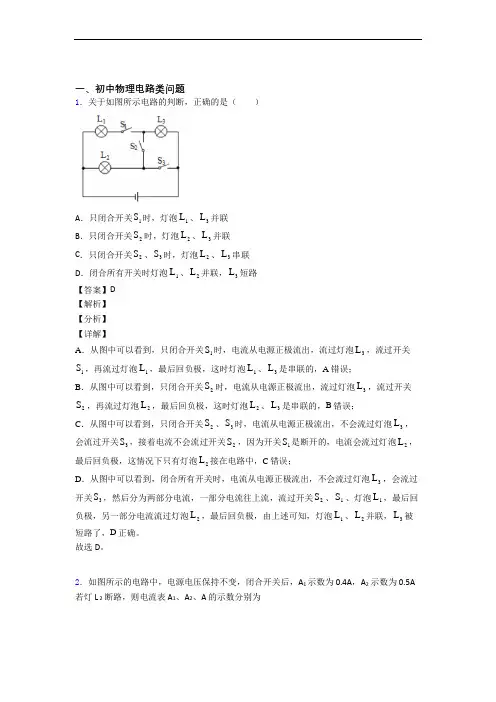

一、初中物理电路类问题1．关于如图所示电路的判断，正确的是（ ）A ．只闭合开关1S 时，灯泡1L 、3L 并联B ．只闭合开关2S 时，灯泡2L 、3L 并联C ．只闭合开关2S 、3S 时，灯泡2L 、3L 串联D ．闭合所有开关时灯泡1L 、2L 并联，3L 短路【答案】D【解析】【分析】【详解】A ．从图中可以看到，只闭合开关1S 时，电流从电源正极流出，流过灯泡3L ，流过开关1S ，再流过灯泡1L ，最后回负极，这时灯泡1L 、3L 是串联的，A 错误；B ．从图中可以看到，只闭合开关2S 时，电流从电源正极流出，流过灯泡3L ，流过开关2S ，再流过灯泡2L ，最后回负极，这时灯泡2L 、3L 是串联的，B 错误；C ．从图中可以看到，只闭合开关2S 、3S 时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，接着电流不会流过开关2S ，因为开关1S 是断开的，电流会流过灯泡2L ，最后回负极，这情况下只有灯泡2L 接在电路中，C 错误；D ．从图中可以看到，闭合所有开关时，电流从电源正极流出，不会流过灯泡3L ，会流过开关3S ，然后分为两部分电流，一部分电流往上流，流过开关2S 、1S 、灯泡1L ，最后回负极，另一部分电流流过灯泡2L ，最后回负极，由上述可知，灯泡1L 、2L 并联，3L 被短路了，D 正确。

故选D 。

2．如图所示的电路中，电源电压保持不变，闭合开关后，A 1 示数为 0.4A ，A 2 示数为 0.5A 若灯 L 2 断路，则电流表 A 1、A 2、A 的示数分别为A．0.4A、0A、0.9AB．0.4A、0.5A、0.9AC．0.9A、0A、0.9AD．0.4A、0A、0.4A【答案】D【解析】【分析】【详解】所示电路为并联电路，L1、L2两端的电压相等，若灯 L 2断路，通过L2的电流为0,由于电源电压不变,L1的电阻不变,所以通过L1的电流不变, A1的示数仍为0.4A, A1、A串联,所以示数相同，故选D．3．如图所示电路，闭合开关，电压表V1的示数为6V，V2的示数为3.4V，下列说法不正确的是（）A．电源电压为6VB．将电压表V2换成电流表，则L1与L2并联C．将电压表V2换成电流表，则L1亮，L2不亮D．L1两端电压为2.6V【答案】B【解析】【分析】【详解】A．由图可知，电压表V1测量的是灯泡L1和L2组成的串联电路的总电压，电压表V1的示数为6V，即电源电压为6V，故A正确，A不符合题意；B C．将电压表V2换成电流表，则灯泡L2被短路，电路为L1的简单电路，因此灯泡L1亮，L2不亮，故B错误，C正确，B符合题意，C不符合题意；D．电压表V1测量的是电源电压，电压表V2测量的是灯泡L2两端的电压。

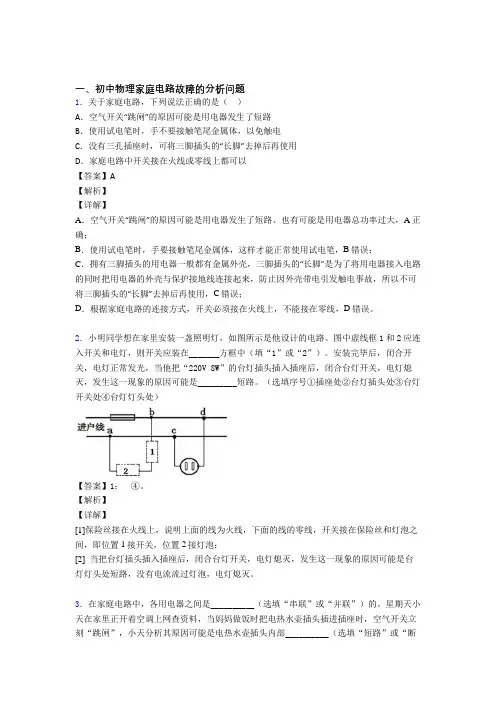

一、初中物理家庭电路故障的分析问题1．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”的原因可能是用电器发生了短路B．使用试电笔时，手不要接触笔尾金属体，以免触电C．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D．家庭电路中开关接在火线或零线上都可以【答案】A【解析】【详解】A．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A正确；B．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B错误；C．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C错误；D．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D错误。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．在家庭电路中，各用电器之间是__________（选填“串联”或“并联”）的。

星期天小天在家里正开着空调上网查资料，当妈妈做饭时把电热水壶插头插进插座时，空气开关立刻“跳闸”，小天分析其原因可能是电热水壶插头内部__________（选填“短路”或“断路”）。

【答案】并联短路【解析】【详解】[1]在家庭电路中，各用电器可以独立工作互不干扰，所以它们之间是并联的。

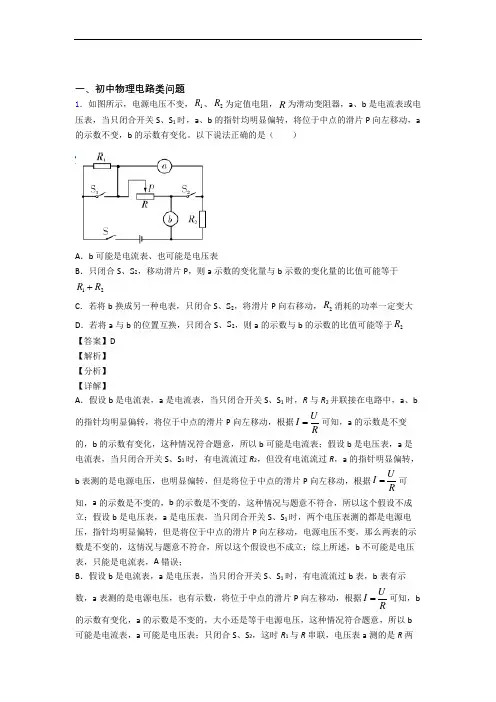

一、初中物理电路类问题1．如图所示，电源电压不变，1R 、2R 为定值电阻，R 为滑动变阻器，a 、b 是电流表或电压表，当只闭合开关S 、S 1时，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，a 的示数不变，b 的示数有变化。

以下说法正确的是（ ）A ．b 可能是电流表、也可能是电压表B ．只闭合S 、S 2，移动滑片P ，则a 示数的变化量与b 示数的变化量的比值可能等于12R R +C ．若将b 换成另一种电表，只闭合S 、S 2，将滑片P 向右移动，2R 消耗的功率一定变大D ．若将a 与b 的位置互换，只闭合S 、S 2，则a 的示数与b 的示数的比值可能等于2R 【答案】D 【解析】 【分析】 【详解】A ．假设b 是电流表，a 是电流表，当只闭合开关S 、S 1时，R 与R 2并联接在电路中，a 、b 的指针均明显偏转，将位于中点的滑片P 向左移动，根据UI R=可知，a 的示数是不变的，b 的示数有变化，这种情况符合题意，所以b 可能是电流表；假设b 是电压表，a 是电流表，当只闭合开关S 、S 1时，有电流流过R 2，但没有电流流过R ，a 的指针明显偏转，b 表测的是电源电压，也明显偏转，但是将位于中点的滑片P 向左移动，根据U I R=可知，a 的示数是不变的，b 的示数是不变的，这种情况与题意不符合，所以这个假设不成立；假设b 是电压表，a 是电压表，当只闭合开关S 、S 1时，两个电压表测的都是电源电压，指针均明显偏转，但是将位于中点的滑片P 向左移动，电源电压不变，那么两表的示数是不变的，这情况与题意不符合，所以这个假设也不成立；综上所述，b 不可能是电压表，只能是电流表，A 错误；B ．假设b 是电流表，a 是电压表，当只闭合开关S 、S 1时，有电流流过b 表，b 表有示数，a 表测的是电源电压，也有示数，将位于中点的滑片P 向左移动，根据UI R=可知，b 的示数有变化，a 的示数是不变的，大小还是等于电源电压，这种情况符合题意，所以b 可能是电流表，a 可能是电压表；只闭合S 、S 2，这时R 1与R 串联，电压表a 测的是R 两端的电压，电流表测的是电路中的电流，则可知1UR I∆=∆，即电压表a 示数的变化量与电流表b 示数的变化量的比值等于R 1；当b 是电流表，a 是电流表时，只闭合S 、S 2，R 、R 2被短路，电路是R 1的简单电路，即使移动滑片P ，a 、b 两表的示数都不会变化；综上所述，a 示数的变化量与b 示数的变化量的比值不可能等于12R R +；B 错误；C ．把b 换成电压表，a 是电压表时，只闭合S 、S 2，R 1、R 2与R 串联，滑片P 向右移动，电阻变小，电路的总电阻变小，电流变大，根据22P I R =可知，R 2消耗的功率变大；如果把b 换成电压表，a 是电流表时，只闭合S 、S 2，R 被短路，R 1、R 2串联，滑片P 向右移动，电阻不变，电路的总电阻不变，电流不变，根据22P I R =可知，R 2消耗的功率不变；C 错误；D ．a 是电压表，b 是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 被短路，R 1、R 2串联，电流表测电路中的电流，电压表测R 2两端的电压，那么a 的示数与b 的示数的比值是R 2；当a 、b 都是电流表时，若把a 与b 的位置互换，只闭合S 、S 2，R 、R 2被短路，只有R 1接在电路中，两电流表的示数相等，它们的比值是1；D 正确。

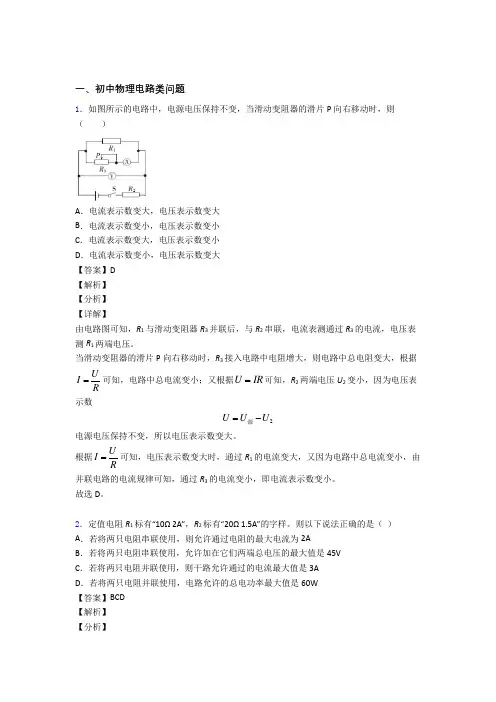

一、初中物理电路类问题1．如图所示的电路中，电源电压保持不变，当滑动变阻器的滑片P 向右移动时，则（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大【答案】D【解析】【分析】【详解】由电路图可知，R 1与滑动变阻器R 3并联后，与R 2串联，电流表测通过R 3的电流，电压表测R 1两端电压。

当滑动变阻器的滑片P 向右移动时，R 3接入电路中电阻增大，则电路中总电阻变大，根据U I R=可知，电路中总电流变小；又根据U IR =可知，R 2两端电压U 2变小，因为电压表示数2U U U =-源 电源电压保持不变，所以电压表示数变大。

根据U I R=可知，电压表示数变大时，通过R 1的电流变大，又因为电路中总电流变小，由并联电路的电流规律可知，通过R 3的电流变小，即电流表示数变小。

故选D 。

2．定值电阻R 1标有“10Ω 2A”，R 2标有“20Ω 1.5A”的字样。

则以下说法正确的是（ ） A ．若将两只电阻串联使用，则允许通过电阻的最大电流为2AB ．若将两只电阻串联使用，允许加在它们两端总电压的最大值是45VC ．若将两只电阻并联使用，则干路允许通过的电流最大值是3AD ．若将两只电阻并联使用，电路允许的总电功率最大值是60W【答案】BCD【解析】【分析】【详解】A ．定值电阻R 1允许通过的最大电流为2A ，R 2允许通过的最大电流为1.5A ，根据串联电路中电流处处相等，为不损坏定值电阻，则允许通过电阻的最大电流为1.5A ，故A 错误；B ．由A 解析知，允许通过电阻的最大电流为1.5A ，根据I =U R可得加在它们两端总电压的最大值为 U 大=I R ⨯大总=1.5A ⨯(10Ω+20Ω)=45V故B 正确；C ．由定值电阻1R 、2R 的铭牌可知，加在它们两端的最大电压分别为1U =11I R ⨯=2A ⨯10Ω=20V ，2U =22I R ⨯=1.5A ⨯20Ω=30V根据并联电路中各用电器两端电压相等，可知它们两端的电压最大为20V ，则通过定值电阻1R 的电流为2A ，通过定值电阻2R 的电流为'2I =12U R =20V 20Ω=1A 干路允许通过的电流最大值为 I 并大=2A+1A=3A故C 正确；D ．若将两只电阻并联使用，电路允许的总电功率最大值为P 大=1U I 并大=20V ⨯3A=60W故D 正确。

一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．两个灯泡L1和L2分别标有“6V、2A”和“9V、1A”字样，不考虑温度的影响，将它们连入同一电路中，为确保两灯均不坏，下列说法正确的是（）A．将它们串联时，电路两端允许最大电压是15V B．将它们并联时，干路中允许最大电流是3AC．将它们并联时，电路中允许最大总功率是21W D．将它们串联时，L1允许的最大功率是3W【答案】D【解析】【分析】【详解】由灯泡L1标有“6V、2A”，可以求出R1＝=＝3Ω，由灯泡L2标有“9V、1A”，可以求出R2＝=＝9Ω，通过它们的电流和两端电压都不能超过额定值，否则会损坏灯泡；将它们串联时，则干路最大电流是1A，总电压为1A×(3Ω+9Ω)＝12V，故A不符合题意；将它们并联时，干路两端的最大电压为6v，所以干路中允许最大电流I=+ 2.67A故B不符合题意；将它们并联时，电路中允许最大总功率P＝+＝16W，故C不符合题意；将它们串联时，L1允许的最大电流是1A，所以最大功率P＝I2R＝=3W，故D符合题意；故选D。

一、初中物理电路类问题1．用毛皮摩擦过的橡胶棒A带负电。

如图甲，用橡胶棒A接触不带电的验电器的金属球B时，验电器的金属箔张开；如图乙，让橡胶棒A靠近（不接触）不带电的验电器的金属球B，验电器的金属箔也会张开。

下列说法正确的是（）A．毛皮与橡胶棒相比，毛皮的原子核对电子的束缚能力强B．图甲中，金属箔张开是因为异种电荷相互排斥C．图乙中，橡胶棒靠近金属球B时，橡胶棒A所带电荷量减小D．图乙中，金属球B上的一部分电子转移到金属箔上【答案】D【解析】【分析】【详解】A．摩擦起电的实质是电子的转移，原子核对电子的束缚能力强，物体得到电子带负电。

橡胶棒A带负电，说明橡胶棒得到电子，即橡胶棒的原子核对电子的束缚能力强，故A错误；B．验电器的工作原理是同种电荷相互排斥，故B错误；C．橡胶棒A没有接触验电器的金属球B，所以橡胶棒A所带电荷量不变，故C错误；D．橡胶棒A带负电，接近金属球B上，B上的自由电子被排斥而远离，转移到金属箔上，故D正确。

故选D。

2．《探索》节目介绍说，蜜蜂飞行与空气摩擦产生静电，因此蜜蜂在飞行中就可以吸引带正电的花粉。

经过摩擦以后的蜜蜂和空气带电情况，以下说法正确的是（）A．空气不带电B．蜜蜂带正电C．蜜蜂带负电D．空气带负电【答案】C【解析】【详解】同种电荷互相排斥，异种电荷互相吸引，由题知花粉带正电与蜜蜂相互吸引，蜜蜂带负电，空气与蜜蜂摩擦生电，空气带正电，故C正确。

故选C。

3．考试试卷保密至关重要，为确保试卷万无一失，存放试卷的保密室有厚厚的大门，要想开门，需要主考用钥匙闭合开关S，或者两名副主考同时使用钥匙闭合开关S1、S2，使电动机工作拉开大门。

为防止有小偷从窗户或排气扇处翻入，在窗户和排气扇处还分别设有自动感应开关S3、S4，当小偷闯入时感应开关自动闭合，警铃报警。

下列电路图符合设计要求的是（）A．B．C．D．【答案】C【解析】【分析】【详解】由题意可知，闭合开关S或者同时闭合开关S1、S2时，电动机工作，说明开关S1、S2串联后再与开关S并联；闭合开关S3或S4时，警铃工作，说明开关S3和S4并联。

一、初中物理家庭电路故障的分析问题1．关于家庭电路，下列说法正确的是（）A．空气开关“跳闸”的原因可能是用电器发生了短路B．使用试电笔时，手不要接触笔尾金属体，以免触电C．没有三孔插座时，可将三脚插头的“长脚”去掉后再使用D．家庭电路中开关接在火线或零线上都可以【答案】A【解析】【详解】A．空气开关“跳闸”的原因可能是用电器发生了短路、也有可能是用电器总功率过大，A正确；B．使用试电笔时，手要接触笔尾金属体，这样才能正常使用试电笔，B错误；C．拥有三脚插头的用电器一般都有金属外壳，三脚插头的“长脚”是为了将用电器接入电路的同时把用电器的外壳与保护接地线连接起来，防止因外壳带电引发触电事故，所以不可将三脚插头的“长脚”去掉后再使用，C错误；D．根据家庭电路的连接方式，开关必须接在火线上，不能接在零线，D错误。

2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。

图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。

安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。

（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。

【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。

3．家庭电路用电时要注意安全。

(1)在家庭电路中，有时导线长度不够，需要把两根导线连接起来使用，而连接处往往比别处更容易发热甚至引起火灾。

这是因为有接头处导线比相同长度无接头处导线的_____(选填“电流”“电阻”)大。

(2)为了检查家庭电路中是否有短路情况，在进户线的干路上串联一个标有“PZ220﹣40”的白炽灯L1，如图所示，然后断开家里的其他开关，只闭合S，若L1发光较暗，说明该支路____；若发现L1正常发光，说明该支路_____。

一、初中物理电路类问题1．如图所示，电源电压为3V且保持不变，滑动变阻器R标有“1A 15Ω”的字样．当滑动变阻器的滑片P在最右端时，闭合开关S，通过灯泡的电流为0.4A，移动滑动变阻器的滑片P，在电路安全工作的情况下，下列说法正确的是（）A．向左移动滑动变阻器的滑片P时灯泡变亮B．滑片P在最右端时通过干路中的电流是0.9AC．R接入电路的阻值变化范围是5Ω﹣15ΩD．电路总电阻的最大值为5Ω【答案】D【解析】【详解】A．由电路图可知，滑动变阻器与灯泡并联，由于并联电路独立工作、互不影响，所以滑片的移动不能改变灯泡的亮暗，故A错误；B．当滑片位于右端时，滑动变阻器接入电路中的电阻最大，由于并联电路中各支路两端的电压相等，则通过滑动变阻器的最小电流：13V==0.2A15min RIU=Ω最大则干路的电流I min=I L+R1min=0.4A+0.2A=0.6A，故B错误；C．由滑动变阻器的铭牌可知，允许通过的最大电流为1A，根据欧姆定律可得滑动变阻器的最小电阻为：3V31AminRmaxURI===Ω所以R接入电路的阻值变化范围是3Ω﹣15Ω，故C错误；D．由于当滑动变阻器接入电路中的电阻最大时电路中的电阻最大，干路电流最小，所以，根据欧姆定律可得最大总电阻为：3V50.6AmaxRminURI===Ω故D正确．2．受新型冠状病毒的影响，一“罩”难求。

一般医用口罩至少要有三层，外层需要阻挡外界空气中的灰层、细菌、唾沫等飞溅物，中间层经过静电处理，可以阻挡细菌等微小颗粒（潮湿环境中会失去静电），内层要吸收佩戴者呼出的水汽、飞沫等。

某口罩的构造如图所示。

下列说法正确的是（）A．口罩潮湿后防护能力降低B．佩戴口罩时应该使白色吸水无纺布朝外C．口罩的中间层静电熔喷布能吸引小磁针D．佩戴口罩后内层潮湿是呼出的水蒸气升华形成【答案】A【解析】【分析】【详解】A．潮湿环境中会失去静电，口罩潮湿后，会失去静电，中间层不可以阻挡细菌等微小颗粒, 口罩防护能力降低，A正确；B．由题意可知，内层要吸收佩戴者呼出的水汽、飞沫等，那么白色吸水无纺布应该是内层，有吸水能力，佩戴口罩时应该使白色吸水无纺布朝内，B错误；C．带电体能吸引轻小物体，所以中间层静电熔喷布能吸引细菌等微小颗粒，但它不是磁体，不能吸引小磁针，C错误；D．佩戴口罩后内层潮湿是呼出的水蒸气液化形成的，D错误。

一、初中物理电路类问题1．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障【答案】B【解析】【分析】【详解】观察电路图可知，若L断路，两表皆无示数，不合题意；若L短路，两表皆有示数．不符合题意；若R短路，电压表也短路，电流表有示数，符合题意；若R断路，电压表有示数，电流表无示数，符合题意．所以若灯L发光，则故障一定是R短路，故B正确，A错误．若灯L不发光，则故障可能是L短路、且R断路，此时电流表无示数，电压表有示数，符合题意．也可能是L无故障，但R断路，故CD错误；故选B．【点睛】重点是根据欧姆定律判断电路故障，要理解当与电压表并联的电阻断路时，电压表实际串联在电路中，由于电压表的电阻很大，所以电流表无示数，而电压表有示数且接近电源电压．2．如图所示，开关S闭合时通过L1、L2和L3的电流分别是0.4A、0.2A和0.8A，则电流表A2、A3和A4的示数分别为（）A．1A、0.4A、0.6AB．0.4A、0.6A、1AC．0.6A、1A、0.4AD．0.6A、0.4A、1A【答案】A【解析】【详解】可以将电路图简化，简化电路如下图：由图可以看出：A1测总电流，A2测L2、L3中电流，A3测L1电流，A4测L1、L2电流，即：A1中电流为干流电流，电流为：I1=0.4+0.2+0.8=1.4A；A2中电流为L2、L3中电流之和，电流为：I2=0.2+0.8=1A；A3测L1电流，电流为：I3=0.4A；A4测L1、L2电流，电流为：I4=0.4A+0.2A=0.6A。

故选A。

3．如图所示的电路较为复杂,但采用合理的估算，就可以算出电流表A与毫安表mA的示数分别为( ).A．0.13 A．30 mAB．0.11 A, 10 mAC．0.33 A,30 mAD．0.31 A, 10 mA【答案】A【解析】 【详解】通过电路图分析可知，1Ω和2个1000Ω的是并联的，所以可以忽略通过2个1000Ω的电流，这样电路就简化成300Ω和1Ω、1000Ω的并联，这样mA 表测得是1Ω和1000Ω串联电路的电流，在计算电流时，可以近似认为：30V 30mA 1000ΩU I R ===通过300Ω的电流：30V 0.1A 300ΩI R U '===' 所以电流表A 的读数是：0.1A 0.03A 0.13A +=故A 项符合题意；BCD 项不符合题意；4．两个定值电阻，甲标有“10Ω 2A ”，乙标有“20Ω 0. 5A ”。

一、初中物理电路类问题1．下列有关说法正确的是（ ）A ．电路两端有电压，电路中一定有电流B ．影响电阻大小的因素是材料和长度C ．电动机工作时产热的多少可用Q=UIt 计算D ．电功率是表示电流做功快慢的物理量【答案】D【解析】【分析】电压是形成电流的原因；电路中有电压且电路是通路，电路中才有电流．导体的电阻与导体的材料、长度、横截面积有关．电动机工作时产热多少克通过焦耳定律计算，即2Q I Rt =．电功率的物理意义是表示电流做功快慢的物理量．【详解】A 、电路两端有电压，电路中不一定有电流，还要看电路是否是通路；故A 错误；B 、导体的电阻与导体的材料、长度、横截面积有关．故B 错误；C 、电动机不属于纯电阻电路，故产热多少只能用2Q I Rt =计算．故C 错误；D 、电功率是表示电流做功快慢的物理量；故D 正确；故选D ．【点睛】此题考查电学的多个知识点，理解电压与电流的关系、明确影响电阻的诸多因素、理解电动机属于非纯电阻电路、理解电功率的意义；可解答此题．2．如图所示是某电子秤的结构示意图，其中P 是一个可以紧贴AB 滑动的金属滑片，S 为自动控制开关。

闭合开关S ，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量；当被测物体的质量超过电子秤量程时，开关S 自动断开，电子秤无示数。

则下列判断正确的是（ ）A ．电子秤的刻度表是一个电流表，它的示数越大说明所称物体质量越大B ．电子秤的刻度表是一个电压表，它的示数越小说明所称物体质量越大C ．电子秤的AB 部分是一个滑动变阻器，且A 端与P 接触的地方为绝缘体D ．0R 电阻去掉后，也能保证电路安全工作【答案】AC【解析】【分析】【详解】A B ．电子秤刻度表串联在电路中，电子秤刻度表应该是电流表，不是电压表；当盘中放入物体质量越大时，滑片下移，变阻器连入电路的电阻越小，由欧姆定律可知，电流越大，即它的示数越大，故A 正确，B 错误；C ．金属片P 和AB 构成了一个滑动变阻器，闭合开关S ，秤盘内不放物体时，滑片在A 端，电子秤刻度表示数为0，说明电路是断路，则A 端是绝缘体，故C 正确；D ．R 0电阻为保护电路的电阻，可以避免电路中电流过大，不能去掉R 0，故D 错误。

一、初中物理电路类问题1．如图所示，电源电压不变，闭合开关S ，当滑动变阻器滑片P 向右移动时（ ）A ．电流表A 1示数变小，电压表V 示数不变B ．电流表A 2示数变大，电压表V 示数不变C ．电压表V 示数与电流表A 1示数比值不变D ．电压表V 示数与电流表A 2示数比值变小 【答案】C 【解析】 【分析】 【详解】AB ．由电路图可知，R 1与R 2并联，电流表A 1测R 1支路的电流，电流表A 2测干路电流，电压表测电源的电压。

因电源电压不变，所以，当滑动变阻器滑片P 向右移动时，电压表V 的示数不变。

因并联电路中各支路独立工作、互不影响，所以，通过R 1的电流不变，即电流表A 1的示数不变；当滑动变阻器滑片P 向右移动时，滑动变阻器接入电路中的电阻变大，由=UI R可知，通过R 2的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表A 2的示数变小。

综上可知，电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，故AB 错误；CD ．因为电压表V 的示数不变，电流表A 1的示数不变，电流表A 2的示数变小，所以电压表V 的示数与电流表A 1的示数的比值不变，电压表的示数与电流表A 2的示数的比值变大，故C 正确，D 错误。

故选C 。

2．如图所示电路，电源两端电压保持不变．闭合开关 S ，将滑动变阻器的滑片 P 由 a 端向 b 端滑动一段距离，电压表V 1、V 2、V 3示数的变化量的绝对值分别为1U ∆、2U ∆、3U ∆，电流表示数的变化量的绝对值为 I ∆．下列判断正确的是A ．电压表V 1示数变小，电压表V 2示数变大，电压表V 1与V 2的示数之和不变B ．电压表V 3示数变大，电压表V 3与电流表示数的比值变大C ．滑动变阻器的滑片 P 滑过的那一段距离对应的阻值为2U ID ．1U ∆大于3U ∆ 【答案】ABD 【解析】 【详解】A ．由题中的电路图可知，当滑动变阻器的滑片P 向b 端滑动一段距离时，三电阻串联，电压表V 1测1R 与2R 两端的电压之和，电压表V 2测3R 两端的电压，电压表V 3测2R 与3R 两端的电压之和，电流表测电路中的电流；将滑动变阻器的滑片P 由a 端向b 端滑动一段距离时，接入电路中的电阻变大，电路中的总电阻变大，由欧姆定律可知，电路中的电流变小，由U IR =可知，1R 与2R 两端的电压变小，即电压表V 1的示数变小，因串联电路中总电压等于各分电压之和，且电源的电压不变，所以电压表V 1与V 2的示数之和等于电源的电压即不变，则电压表V 2的示数变大，故A 项正确；B ．因电压表V 3的示数等于电源的电压减去1R 两端的电压，所以电压表V 3的示数变大，因电压表V 3与电流表示数的比值为23R R +的阻值，所以电压表V 3与电流表示数的比值变大，故B 项正确；C ．由欧姆定律得，滑动变阻器的滑片P 滑过的那一段距离对应的阻值为:23U R I=故C 项错误；D ．当滑动变阻器的滑片P 在a 端时，根据串联电路的电压特点和欧姆定律得，V 3示数是：31U U IR =-当滑动变阻器的滑片P 向b 端滑动一段距离时，V 3测量电阻2R 、3R 两端的电压3U '，根据串联电路的电压特点和欧姆定律得：31U U I R ''=-则：3311131U U U U I R U IR I I R IR '''=-=---=-=（）（）由题意可得：211U I R R +=（）所以1U ∆大于3U ∆；故D 项正确；3．如图所示，电源电压U 保持不变，滑动变阻器R 0的最大电阻是20Ω。
