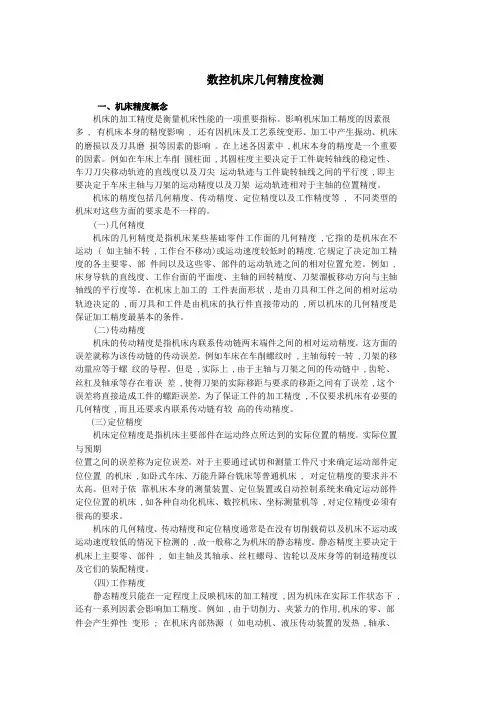

数控机床几何精度检测一、机床精度概念机床的加工精度是衡量机床性能的一项重要指标。
影响机床加工精度的因素很多 , 有机床本身的精度影响 , 还有因机床及工艺系统变形、加工中产生振动、机床的磨损以及刀具磨损等因素的影响。
在上述各因素中 ,机床本身的精度是一个重要的因素。
例如在车床上车削圆柱面 ,其圆柱度主要决定于工件旋转轴线的稳定性、车刀刀尖移动轨迹的直线度以及刀尖运动轨迹与工件旋转轴线之间的平行度 ,即主要决定于车床主轴与刀架的运动精度以及刀架运动轨迹相对于主轴的位置精度。
机床的精度包括几何精度、传动精度、定位精度以及工作精度等 , 不同类型的机床对这些方面的要求是不一样的。
(一)几何精度机床的几何精度是指机床某些基础零件工作面的几何精度 ,它指的是机床在不运动 ( 如主轴不转 ,工作台不移动)或运动速度较低时的精度.它规定了决定加工精度的各主要零、部件间以及这些零、部件的运动轨迹之间的相对位置允差。
例如 ,床身导轨的直线度、工作台面的平面度、主轴的回转精度、刀架溜板移动方向与主轴轴线的平行度等。
在机床上加工的工件表面形状 ,是由刀具和工件之间的相对运动轨迹决定的 ,而刀具和工件是由机床的执行件直接带动的 ,所以机床的几何精度是保证加工精度最基本的条件。
(二)传动精度机床的传动精度是指机床内联系传动链两末端件之间的相对运动精度。
这方面的误差就称为该传动链的传动误差。
例如车床在车削螺纹时 ,主轴每转一转 ,刀架的移动量应等于螺纹的导程。
但是 ,实际上 ,由于主轴与刀架之间的传动链中 ,齿轮、丝杠及轴承等存在着误差 ,使得刀架的实际移距与要求的移距之间有了误差 ,这个误差将直接造成工件的螺距误差。
为了保证工件的加工精度 ,不仅要求机床有必要的几何精度 ,而且还要求内联系传动链有较高的传动精度。
(三)定位精度机床定位精度是指机床主要部件在运动终点所达到的实际位置的精度。
实际位置与预期位置之间的误差称为定位误差。
简述数控车床主轴主要几何精度检测项目摘要：一、数控车床主轴简介二、数控车床主轴主要几何精度检测项目1.轴向窜动2.径向跳动3.端面跳动4.轴向刚度5.径向刚度三、检测方法及注意事项四、提高数控车床主轴几何精度的措施正文：数控车床主轴是数控车床的核心部件，承担着加工过程中刀具的旋转、工件的输送以及切削力的传递等重要任务。
主轴几何精度是衡量数控车床性能的重要指标，它直接影响到加工零件的精度和质量。
本文将对数控车床主轴主要几何精度检测项目进行简述，以期为大家提供参考。
一、数控车床主轴简介数控车床主轴通常由高精度轴承、电机、变速装置、润滑系统等组成。
主轴在高速旋转过程中，需要具备高精度、高刚度、高平稳性等特点。
为了确保这些性能，对主轴的几何精度进行检测是十分必要的。
二、数控车床主轴主要几何精度检测项目1.轴向窜动：轴向窜动是指主轴在轴向方向上的位移。
过大的轴向窜动会导致加工过程中刀具与工件的相对位置发生变化，从而影响加工精度。
2.径向跳动：径向跳动是指主轴在径向方向上的振动。
径向跳动会影响刀具的切削稳定性和工件的加工精度。
3.端面跳动：端面跳动是指主轴端面在加工过程中产生的振动。
端面跳动会导致工件表面质量下降，影响加工精度。
4.轴向刚度：轴向刚度是指主轴在轴向载荷作用下的变形能力。
提高轴向刚度有利于保证加工过程中刀具与工件的相对稳定性。
5.径向刚度：径向刚度是指主轴在径向载荷作用下的变形能力。
提高径向刚度有助于保证加工过程中刀具的切削稳定性。
三、检测方法及注意事项1.检测方法：采用光学投影仪、测振仪、激光干涉仪等设备对主轴几何精度进行检测。
2.注意事项：检测过程中应确保主轴充分冷却，避免温度变化对检测结果产生影响。
同时，检测设备应定期校准，确保检测数据的准确性。
四、提高数控车床主轴几何精度的措施1.选用高精度轴承，提高主轴的旋转精度。
2.优化主轴变速装置，降低轴向窜动。
3.加强主轴润滑系统的维护，提高主轴的平稳性。

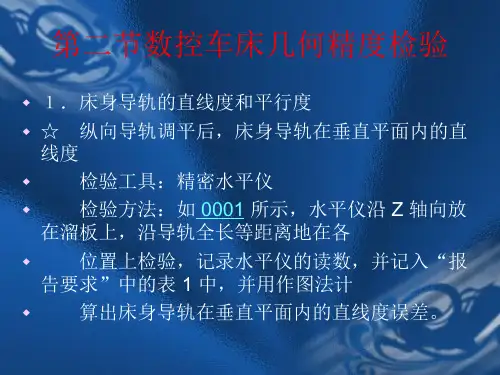

数控机床的几何精度检验数控机床的几何精度是综合反映机床主要零部件组装后线和面的形状误差、位置或位移误差。
根据GB/T17421.1-1998《机床检验通则第1部分在无负荷或精加工条件下机床的几何精度》国家标准的说明有如下几类：（一）、直线度1、一条线在一个平面或空间内的直线度，如数控卧式车床床身导轨的直线度；2、部件的直线度，如数控升降台铣床工作台纵向基准T形槽的直线度；3、运动的直线度，如立式加工中心X轴轴线运动的直线度。
长度测量方法有：平尺和指示器法，钢丝和显微镜法，准直望远镜法和激光干涉仪法。
角度测量方法有：精密水平仪法，自准直仪法和激光干涉仪法。
（二）、平面度（如立式加工中心工作台面的平面度）测量方法有：平板法、平板和指示器法、平尺法、密水平仪法和光学法。
（三）、平行度、等距度、重合度线和面的平行度，如数控卧式车床顶尖轴线对主刀架溜板移动的平行度；运动的平行度，如立式加工中心工作台面和X轴轴线间的平行度；等距度，如立式加工中心定位孔与工作台回转轴线的等距度；同轴度或重合度，如数控卧式车床工具孔轴线与主轴轴线的重合度。
测量方法有：平尺和指示器法，精密水平仪法，指示器和检验棒法。
（四）、垂直度直线和平面的垂直度，如立式加工中心主轴轴线和X轴轴线运动间的垂直度；运动的垂直度，如立式加工中心Z轴轴线和X轴轴线运动间的垂直度。
测量方法有：平尺和指示器法，角尺和指示器法，光学法（如自准直仪、光学角尺、放射器）。
（五）、旋转径向跳动，如数控卧式车床主轴轴端的卡盘定位锥面的径向跳动，或主轴定位孔的径向跳动；周期性轴向窜动,如数控卧式车床主轴的周期性轴向窜动；端面跳动，如数控卧式车床主轴的卡判定位端面的跳动。
测量方法有：指示器法，检验棒和指示器法，钢球和指示法。
数控机床精度检验内容数控机床是一种高精度、高效率的加工设备，其精度直接影响着加工零件的质量和精度。
因此，对数控机床的精度进行检验是非常重要的。
下面将介绍数控机床精度检验的内容。
首先，数控机床的精度检验包括几个方面，几何精度、运动精度和位置精度。
几何精度是指机床各轴线的几何误差，包括直线度、平行度、垂直度等；运动精度是指机床在运动过程中的动态精度，包括加工速度、加速度、减速度等；位置精度是指机床在停止状态下的定位精度，包括定位误差、重复定位精度等。
这些精度指标直接影响着数控机床加工零件的精度和表面质量。
其次，数控机床精度检验的方法主要包括几种，静态检验、动态检验和综合检验。
静态检验是指在机床停止状态下对各轴线的几何精度进行检测，可以通过测量仪器进行测量，如千分尺、角尺等；动态检验是指在机床运动状态下对运动精度进行检测，可以通过加工模拟零件进行加工，然后进行测量分析；综合检验是指将静态检验和动态检验相结合，对机床的整体精度进行评估。
另外，数控机床精度检验的标准主要包括国家标准和行业标准。
国家标准是指由国家相关部门颁布的针对数控机床精度的检验标准，如GB/T19001-2008《数控机床检验标准》等；行业标准是指由行业协会或企业制定的针对特定类型数控机床的检验标准，如《数控车床精度检验标准》等。
在进行数控机床精度检验时，需要严格按照相关标准进行检验，以确保检验结果的准确性和可靠性。
最后，数控机床精度检验的意义在于保证机床加工零件的精度和质量，提高加工效率和加工精度，降低加工成本，提高产品的竞争力。
通过定期对数控机床进行精度检验，可以及时发现机床的精度问题，进行调整和维护，确保机床的稳定性和可靠性，延长机床的使用寿命。
综上所述，数控机床精度检验内容包括几何精度、运动精度和位置精度，检验方法包括静态检验、动态检验和综合检验，检验标准包括国家标准和行业标准。
通过精度检验可以保证机床的加工精度和质量，提高产品的竞争力，具有重要的意义和价值。
