cadna噪声预测软件使用讲解 (1)资料

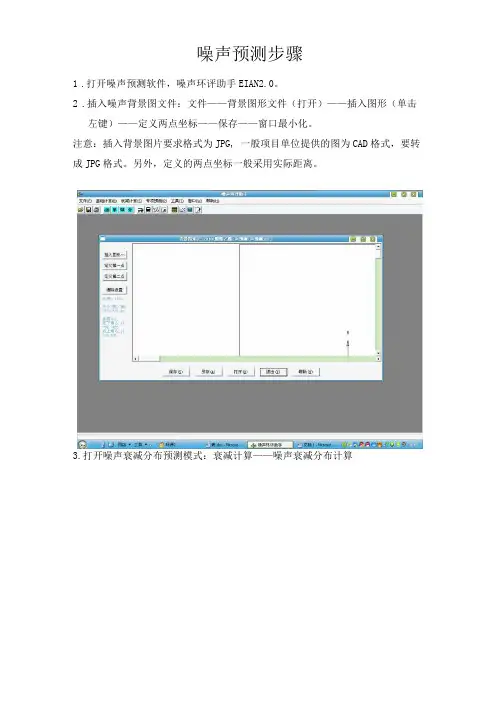

噪声预测步骤
1.打开噪声预测软件，噪声环评助手EIAN
2.0。

2.插入噪声背景图文件：文件——背景图形文件（打开）——插入图形（单击
左键）——定义两点坐标——保存——窗口最小化。

注意：插入背景图片要求格式为JPG，一般项目单位提供的图为CAD格式，要转成JPG格式。

另外，定义的两点坐标一般采用实际距离。

3.打开噪声衰减分布预测模式：衰减计算——噪声衰减分布计算
4.点击增加按钮，输入项目噪声源，在右侧一般属性区域选择噪声源类型，输
入声源离地高度，点击从背景图行上取得坐标。

选择发声特性，输入项目经措施衰减后的噪声源强，注意总声功率级的代表频率默认值为500，总声功率级为A计权，代表频率应为1000。

5.预测方案属性：选择声源与预测点之间的地面状态，输入当地环境空气参数，
选择预测的声源，选择预测范围按画出来，注意预测点X坐标与Y坐标
的步长，默认值是
100m，画出的图形为趋势图，这里我们要改为10m。

预测结果选项，一般都要选上的。

6.预测结果：刷新结果，计算机经过计算，会生成一个txt格式的文件，到电
脑的文件夹找出来备用。

点击绘图按钮，选择A计权声级画图，即可生成图像。

7.找出噪声预测点的影响值：一般根据项目的不同我们会在厂区周围布设一定
的监测点，一般在厂界1m左右，在图上找出监测点的坐标。

打开预测结果的TXT文本，将A计权声级的预测结果复制粘贴到excel表格中，根据X，Y坐标，查处预测点的噪声影响值。

最后与监测点的现状之叠加，得出噪声预测值。

欢迎您的下载，资料仅供参考！。

噪声预测步骤
1.打开噪声预测软件，噪声环评助手EIAN
2.0。

2.插入噪声背景图文件：文件——背景图形文件（打开）——插入图形（单击
左键）——定义两点坐标——保存——窗口最小化。

注意：插入背景图片要求格式为JPG，一般项目单位提供的图为CAD格式，要转成JPG格式。

另外，定义的两点坐标一般采用实际距离。

3.打开噪声衰减分布预测模式：衰减计算——噪声衰减分布计算
4.点击增加按钮，输入项目噪声源，在右侧一般属性区域选择噪声源类型，输
入声源离地高度，点击从背景图行上取得坐标。

选择发声特性，输入项目经措施衰减后的噪声源强，注意总声功率级的代表频率默认值为500，总声功率级为A计权，代表频率应为1000。

5.预测方案属性：选择声源与预测点之间的地面状态，输入当地环境空气参数，
选择预测的声源，选择预测范围按画出来，注意预测点X坐标与Y坐标
的步长，默认值是100m，画出的图形为趋势图，这里我们要改为10m。

预测结果选项，一般都要选上的。

6.预测结果：刷新结果，计算机经过计算，会生成一个txt格式的文件，到电
脑的文件夹找出来备用。

点击绘图按钮，选择A计权声级画图，即可生成图像。

7.找出噪声预测点的影响值：一般根据项目的不同我们会在厂区周围布设一定
的监测点，一般在厂界1m左右，在图上找出监测点的坐标。

打开预测结果的TXT文本，将A计权声级的预测结果复制粘贴到excel表格中，根据X，Y坐标，查处预测点的噪声影响值。

最后与监测点的现状之叠加，得出噪声预测值。

8.。

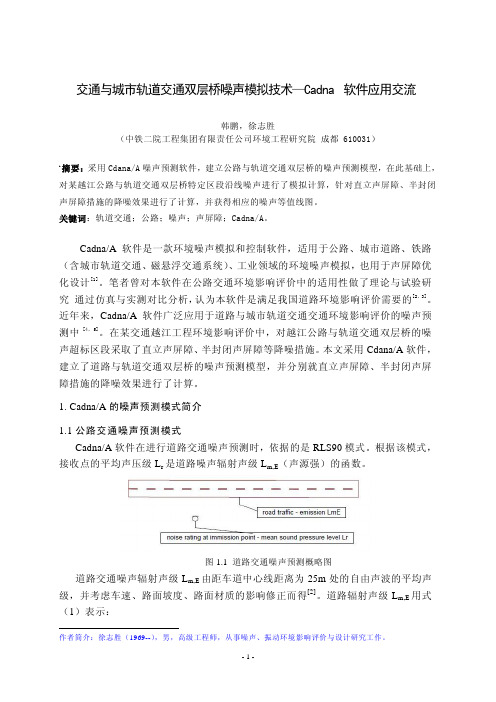

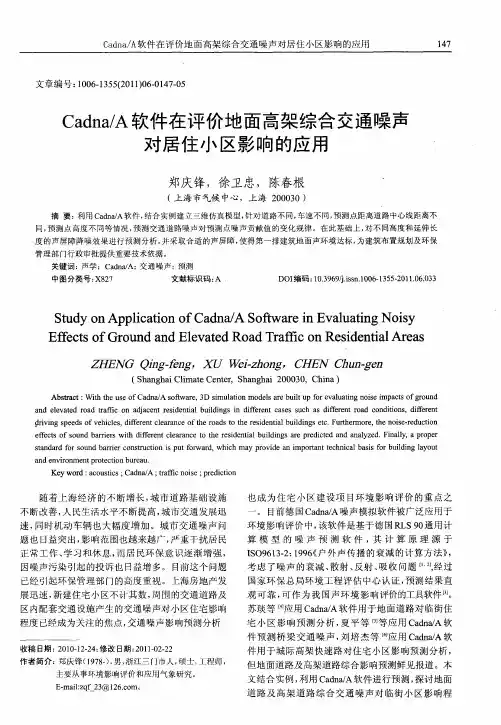

交通与城市轨道交通双层桥噪声模拟技术—CadnaA软件应用交流韩鹏，徐志胜（中铁二院工程集团有限责任公司环境工程研究院 成都 610031）.摘要：采用Cdana/A噪声预测软件，建立公路与轨道交通双层桥的噪声预测模型，在此基础上，对某越江公路与轨道交通双层桥特定区段沿线噪声进行了模拟计算，针对直立声屏障、半封闭声屏障措施的降噪效果进行了计算，并获得相应的噪声等值线图。

关键词：轨道交通；公路；噪声；声屏障；Cadna/A。

Cadna/A 软件是一款环境噪声模拟和控制软件，适用于公路、城市道路、铁路（含城市轨道交通、磁悬浮交通系统）、工业领域的环境噪声模拟，也用于声屏障优化设计[1]。

笔者曾对本软件在公路交通环境影响评价中的适用性做了理论与试验研究,通过仿真与实测对比分析，认为本软件是满足我国道路环境影响评价需要的[2，3]。

近年来，Cadna/A 软件广泛应用于道路与城市轨道交通交通环境影响评价的噪声预测中 [4，5]。

在某交通越江工程环境影响评价中，对越江公路与轨道交通双层桥的噪声超标区段采取了直立声屏障、半封闭声屏障等降噪措施。

本文采用Cdana/A软件，建立了道路与轨道交通双层桥的噪声预测模型，并分别就直立声屏障、半封闭声屏障措施的降噪效果进行了计算。

1. Cadna/A的噪声预测模式简介1.1公路交通噪声预测模式Cadna/A软件在进行道路交通噪声预测时，依据的是RLS90模式。

根据该模式，接收点的平均声压级L r是道路噪声辐射声级L m,E（声源强）的函数。

图1.1 道路交通噪声预测概略图道路交通噪声辐射声级L m,E由距车道中心线距离为25m处的自由声波的平均声级，并考虑车速、路面坡度、路面材质的影响修正而得[2]。

道路辐射声级L m,E用式（1）表示：作者简介：徐志胜（1969--），男，高级工程师，从事噪声、振动环境影响评价与设计研究工作。

L m,E=L m(25)+D v+D stro+D stg (1)式中：L m(25)为距车道中心线距离为25m处的自由声波的平均声级；D v为对不同最高限速的修正；D stro为对不同路面材质的修正；D stg为对道路坡度的修正。

噪声预测步骤1.打开噪声预测软件，噪声环评助手EIAN2.0。

2.插入噪声背景图文件：文件——背景图形文件（打开）——插入图形（单击左键）——定义两点坐标——保存——窗口最小化。

注意：插入背景图片要求格式为JPG, 一般项目单位提供的图为CAD格式，要转成JPG格式。

另外，定义的两点坐标一般采用实际距离。

3.打开噪声衰减分布预测模式：衰减计算——噪声衰减分布计算4.点击增加按钮，输入项目噪声源，在右侧一般属性区域选择噪声源类型，输 入声源离地高度，点击 F 从背景图行上取得坐标。

选择发声特性，输入项 目经措施衰减后的噪声源强，注意总声功率级的代表频率默认值为 500，总 声功率级为A 计权，代表频率应为1000。

项通通删除⑪|泵泵泵机机机料空空压泵风风加其其空水董董名称：酶机类型：I 。

矩形均匀面源 作外)二J声源离地面高度 h [ m ] ：||3声源星性|预测方案属性②)] 已有声源如下：-文件⑹基础计篁⑥衰减计篁⑸专项预测⑻工具⑴窗口(M 帮助⑻当前声源属性一 一般厘性]发声特性]面源角点坐标 P1区y) [ m ] 面源角点坐标 F2/y) [ m ] 面源角点坐标P3/y)[ m ]面源角点坐标 ？4区了)[ m ]噪声衰减的分布计算计菖多个声源,对一个平面上一系列预测点的声级分布.声源数量不限.每个声涯可以不同类型,不同发声特性,但不能考虑声屏和隔墙. 若声海中有非稳定发声的动态声源，则可以计算出某一时刻或某一段时间的结果. 对每一个噪声数据可以分频带输入或只输入总的声功率级.退出翡)有施属性 预测方案属性②)I 预测结果(3)厂 声源与预测点之间的地面状态扩散经过的地面类型 。

=光滑反射面的1)，］声波地面反射系数K ［ ］: 口 预测点一 预测点高度 预测点X 坐标 预测点Y 坐标[m] [m] [m] 测点背曷噪声［，汪幻 1.2 _ [-58, 749]1CT [-347, 5631100- |从背号图那上取再圣祠预测开始时间［日期/时间］ 预测结束时间［日期/时间］ 计算时间步长［时/分/秒］2010/07/26 13:42:28 2010/07/26 13:42:28 00:01:00计簟多个声源,对一个平面上一系列预测点的声级分布.声源数量不限每个声源可以不同类型,不同发声特性,但不能考虑声屏和隔墙 若声源中有非造定发声的动态声源，则可以计算出某一时刻或某一段时间的结果. 对每一个噪声数据可以分频带输入或只输入总的声功率级.◎…回 网络▼工具▼ 口哩|表.doc-MicrosoF …［@•，声环评助手 文档1 - Microsof … Q 群共享-环评乐… 暴力下载 @ 引富5. 预测方案属性：选择声源与预测点之间的地面状态，输入当地环境空气参数，选择预测的声源，选择预测范围按画］画出来，注意预测点X 坐标与Y 坐标噪声环评助手文件⑹ 基础计算⑥ 衰减计算⑤ 专项预测⑵ 工具⑴ 窗口(⑼ 帮助(由叩唐dB 单经团RW 冽司舞|建陶|倒噪声环评助手文件(E)基础计篁叵】熹减计算区】专项预测(2)工具(D WD(w)帮助QD谢卬昌I MUM 刁向隰IH 霸|因司偿|-参与预测的声源全选I「环境空气参数 环境空气温度 空气相对湿度 空气大气压 [°C ]: 21,5[% ]: 80 [atm]： 1机 碎 粉 料空空压风风解其真空最靛-预测时间(仅用于有动态声于的方案)厂预测结果选项的步长，默认值是100m ,画出的图形为趋势图，这里我们要改为10m 。

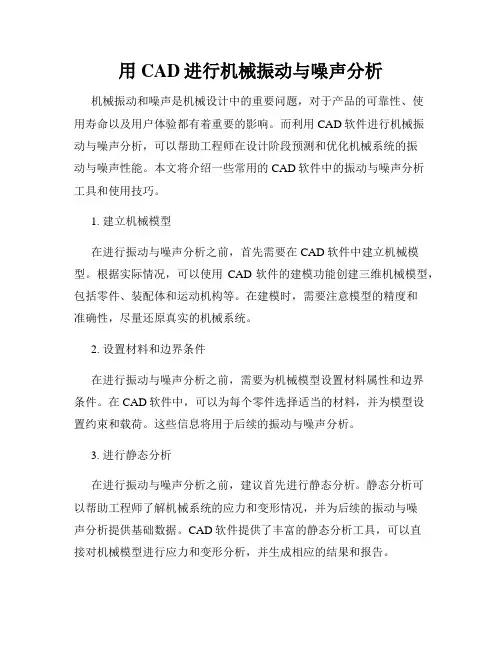

用CAD进行机械振动与噪声分析机械振动和噪声是机械设计中的重要问题，对于产品的可靠性、使用寿命以及用户体验都有着重要的影响。

而利用CAD软件进行机械振动与噪声分析，可以帮助工程师在设计阶段预测和优化机械系统的振动与噪声性能。

本文将介绍一些常用的CAD软件中的振动与噪声分析工具和使用技巧。

1. 建立机械模型在进行振动与噪声分析之前，首先需要在CAD软件中建立机械模型。

根据实际情况，可以使用CAD软件的建模功能创建三维机械模型，包括零件、装配体和运动机构等。

在建模时，需要注意模型的精度和准确性，尽量还原真实的机械系统。

2. 设置材料和边界条件在进行振动与噪声分析之前，需要为机械模型设置材料属性和边界条件。

在CAD软件中，可以为每个零件选择适当的材料，并为模型设置约束和载荷。

这些信息将用于后续的振动与噪声分析。

3. 进行静态分析在进行振动与噪声分析之前，建议首先进行静态分析。

静态分析可以帮助工程师了解机械系统的应力和变形情况，并为后续的振动与噪声分析提供基础数据。

CAD软件提供了丰富的静态分析工具，可以直接对机械模型进行应力和变形分析，并生成相应的结果和报告。

4. 进行模态分析模态分析是振动与噪声分析的关键步骤之一。

通过模态分析，可以确定机械系统的固有频率和振型，并预测机械系统在受激振动时的响应。

CAD软件提供了模态分析工具，可以计算机械模型的固有频率和振型，并生成相应的模态分析结果。

5. 进行频率响应分析在进行频率响应分析之前，需要根据实际情况选择适当的激励方式和频率范围。

CAD软件提供了频率响应分析工具，可以根据设定的激励条件，计算机械模型在不同频率下的响应。

通过频率响应分析，可以了解机械系统的振动特性，并进行优化和改进。

6. 进行噪声分析振动与噪声密切相关，噪声分析是振动与噪声分析的重要组成部分。

CAD软件提供了噪声分析工具，可以根据模态分析和频率响应分析的结果，计算机械系统在不同频率下的噪声水平。

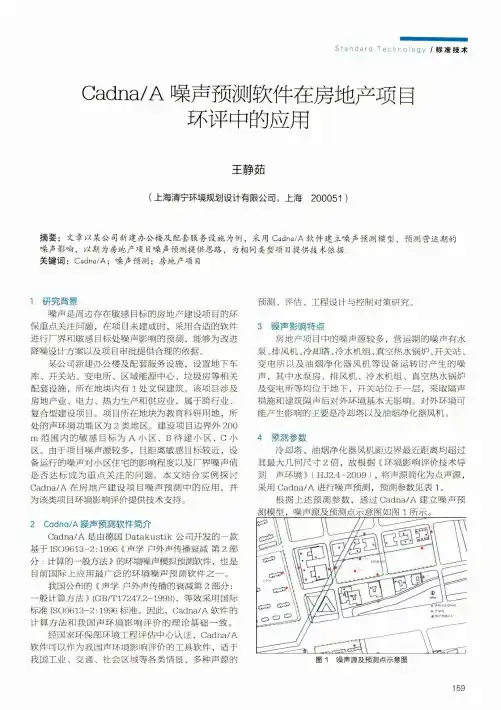

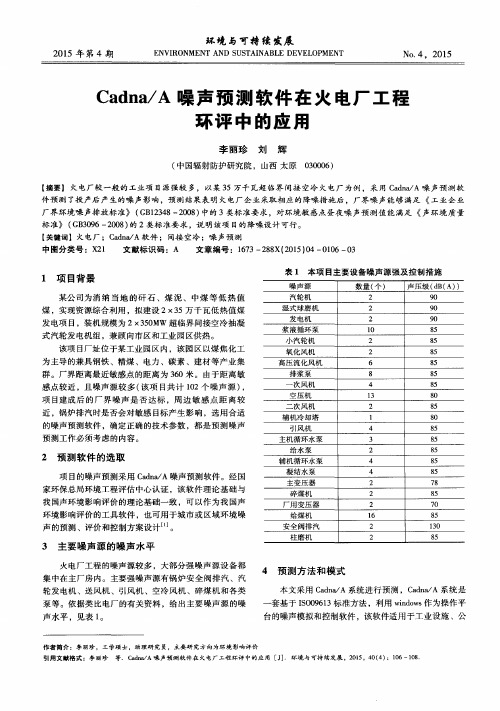

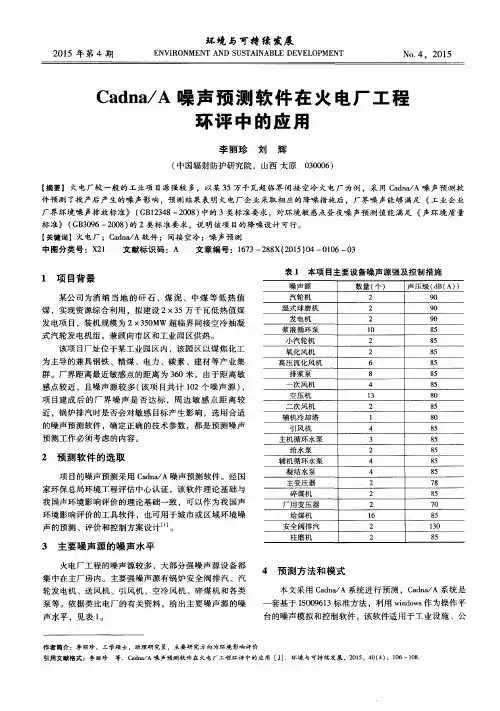

S t a n d a r d T e c h n o l o g y/ 标准技术Cadna/A噪声预测软件在房地产项目环评中的应用王静茹(上海清宁环境规划设计有限公司，上海200051 )摘要：文章以某公司新建办公楼及配套服务设施为例，采用Cadna/A软件建立噪声预测模型，预测营运期的 嗓声影响，以期为房地产项目嗓声预测提供思路，为相同类型项目提供技术依据3关键词：Cadna/A;嗓声预测；房地产项目1硏究背景噪声是周边存在敏感目标的房地产建设项目的环 保重点关注问题，在项目未建成时，采用合适的软件 进行厂界和敏感目标处噪声影响的预测，能够为改进 降噪设计方案以及项目审批提供合理的依据。

某公司新建办公楼及配套服务设施，设置地下车 库、开关站、变电所、区域能源中心、垃圾房等相关 配套设施，所在地块内有1处文保建筑。

该项目涉及 房地产业、电力、热力生产和供应业，属于跨行业、复合型建设项目。

项目所在地块为教育科研用地，所 处的声环境功能区为2类地区。

建设项目边界外200 m范围内的敏感目标为A小区、B待建小区、C小 区。

由于项目噪声源较多，且距离敏感目标较近，设 备运行的噪声对小区住宅的影响程度以及厂界噪声值 是否达标成为重点关注的问题。

本文结合实例探讨 C a d n a/A在房地产建设项目噪声预测中的应用，并 为该类项目环境影响评价提供技术支持。

2 C a d n a/A噪声预测软件简介C a d n a/A是由德国D a t a k u s t i k公司开发的一款 基于I S09613-2:1996《声学户外声传播衰减第2部 分：计算的一般方法》的环境噪声模拟预测软件，也是 目前国际上应用最广泛的环境噪声预测软件之一。

我国公布的《声学户外声传播的衰减第2部分：一般计算方法》（G B/T17247.2-1998),等效采用国际 标准13〇9613-2:1996标准。

因此，03(±13/八软件的 计算方法和我国声环境影响评价的理论基础一致。

利用CAD软件进行建筑物的声学和噪音分析在建筑设计中，声学和噪音分析是至关重要的。

它们可以帮助我们理解设计决策对建筑物内外环境声音的影响，并为改进建筑物的声学性能提供指导。

为了进行声学和噪音分析，我们可以利用CAD软件来模拟和评估建筑物的声学性能。

下面将介绍如何使用CAD软件进行建筑物的声学和噪音分析。

第一步是在CAD软件中绘制建筑模型。

我们可以使用各种CAD软件，如AutoCAD, SketchUp或Revit来绘制建筑物的三维模型。

在建模时，我们需要注意添加必要的细节，如墙壁、天花板、地板、窗户和门等。

确保模型的准确性和完整性是非常重要的，因为这将直接影响声学和噪音分析的结果。

接下来是为模型添加声学参数。

在CAD软件中，我们可以为建筑物的不同元素添加各种声学参数，如吸声系数、隔声系数和传声系数等。

吸声系数衡量了材料吸收声音的能力，隔声系数衡量了材料阻隔声音的能力，传声系数衡量了材料传递声音的能力。

通过为建筑模型的不同材料添加这些参数，我们可以模拟和评估建筑物的声学性能。

现在我们可以进行声学和噪音的分析。

利用CAD软件提供的分析工具，我们可以模拟声音在建筑物内的传播和衰减。

通过设置声源和接收器的位置，并考虑建筑物的声学参数，我们可以计算出声音在不同区域的强度和分布情况。

这将帮助我们了解建筑物内部和外部的声学环境，并评估设计决策对声学性能的影响。

在分析过程中，我们还可以探索一些改进建筑物声学性能的方法。

例如，我们可以通过调整材料的吸声系数和隔声系数来优化声学性能。

另外，我们还可以通过改变建筑布局和添加隔音设备等方法来减少噪音传播。

利用CAD软件进行声学和噪音分析可以帮助我们评估这些改进措施的效果，并做出合理的设计决策。

除了声学和噪音分析，CAD软件还可以用于其他与声学相关的任务。

例如，我们可以使用CAD软件来模拟音频扩声系统的效果，评估座位布局和音箱位置对声音传播的影响。

此外，CAD软件还可以帮助我们对声学设计进行可视化，使我们能够更直观地理解和调整声学环境。

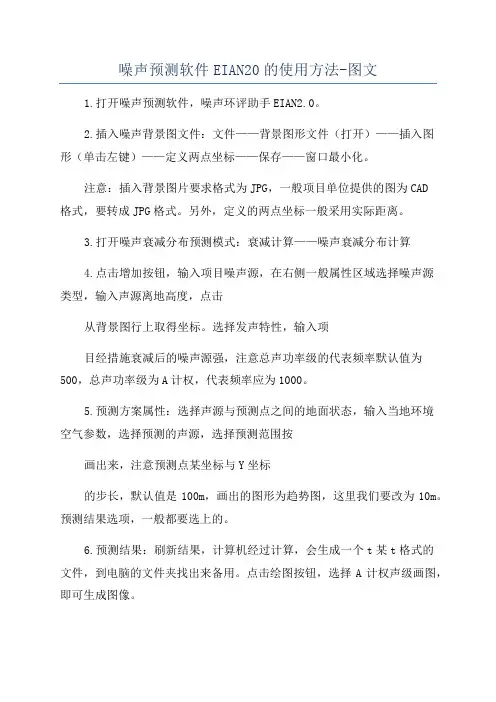

噪声预测软件EIAN20的使用方法-图文
1.打开噪声预测软件，噪声环评助手EIAN
2.0。

2.插入噪声背景图文件：文件——背景图形文件（打开）——插入图
形（单击左键）——定义两点坐标——保存——窗口最小化。

注意：插入背景图片要求格式为JPG，一般项目单位提供的图为CAD
格式，要转成JPG格式。

另外，定义的两点坐标一般采用实际距离。

3.打开噪声衰减分布预测模式：衰减计算——噪声衰减分布计算
4.点击增加按钮，输入项目噪声源，在右侧一般属性区域选择噪声源
类型，输入声源离地高度，点击
从背景图行上取得坐标。

选择发声特性，输入项
目经措施衰减后的噪声源强，注意总声功率级的代表频率默认值为500，总声功率级为A计权，代表频率应为1000。

5.预测方案属性：选择声源与预测点之间的地面状态，输入当地环境
空气参数，选择预测的声源，选择预测范围按
画出来，注意预测点某坐标与Y坐标
的步长，默认值是100m，画出的图形为趋势图，这里我们要改为10m。

预测结果选项，一般都要选上的。

6.预测结果：刷新结果，计算机经过计算，会生成一个t某t格式的
文件，到电脑的文件夹找出来备用。

点击绘图按钮，选择A计权声级画图，即可生成图像。

7.找出噪声预测点的影响值：一般根据项目的不同我们会在厂区周围布设一定的监测点，一般在厂界1m左右，在图上找出监测点的坐标。

打开预测结果的T某T文本，将A计权声级的预测结果复制粘贴到e某cel 表格中，根据某，Y坐标，查处预测点的噪声影响值。

最后与监测点的现状之叠加，得出噪声预测值。
