安全管理环保之变电站的噪声分析与治理方案
随着工业的发展和城市化的进程，变电站成为城市发展的需要，但变电站建设和运行过程中也带来了噪声污染问题。
变电站噪声是
一种重要的环境噪声污染源，对人体的健康和居民的生活环境都有
一定影响。
因此，对于变电站噪声问题的分析及治理具有重要意义。
本文主要围绕变电站噪声的分析与治理方案展开，以期为相关人士
提供一些有用的参考。
一、变电站噪声的特点
变电站噪声的特点主要包括以下几点：
1、频率范围广泛
变电站噪声的频率大多分布在50 Hz 和10kHz之间，其中主要
特征为50 Hz周波和其倍频，随着距离的增加，其功率谱密度呈现
出缓慢下降的趋势。
2、位于城市居民区
由于变电站的密集在城市居民区，其噪声污染对附近居民的影
响很大，噪声的等效声级一般在60~85 dB(A)之间。
3、与运行设备相关
变电站的设备运行时会产生噪声，包括变压器、隔离开关等，
噪声的具体特点与高压设备的构造设计等相关。
4、持续时间长
变电站为一直接铸型的噪声源，噪声污染的持续时间长。
变电站噪声分析及治理方案的探讨摘要：变电站在运行中对周围居民或多或少的会产生电磁污染和噪声污染，影响居民的正常生活及身心健康，为保证变电站给居民用电带来方便的同时又不带来负面影响，本文对变电站噪声进行分析和治理方案进行探讨。
关键词：变电站、主变压器、噪声、污染1、引言随着国家经济的快速发展和居民生活质量要求的提高，用电需求量显著增长，城镇、城市用电负荷密度相应的增大，以前变电站远离居民生活区也能满足其用电需求，但目前为满足居民高密度的用电负荷要求，变电站宜靠近居民用电负荷中心。
由于变电站在运行中会产生电磁干扰和噪声，电磁干扰值远低于国家要求值，靠近居民区布置，若噪声治理不恰当确实会给居民生活造成困扰。
2、噪声产生、特性、传播途径分析解决变电站中噪声扰民问题，首先要找出噪声源。
变电站中的设备分为高压配电装置、低压配电装置和电气二次设备，噪声源主要是高压配电装置，如运行中的主变压器、高压导体电晕声、电抗器、断路器操作噪声等，其中前3种为连续的噪声，最后1种为不连续噪声，只有在操作时产生。
主变压器噪声为中低频噪声，其穿透力极强，衰减慢，可通过建筑物结构、墙面和地基、地面，空气等方式传播。
主变压器噪声随着其负载率的变大而增大，若为风冷主变压器，主变压器噪声还包含风机产生的噪声。
随着国家高压直流输电技术的发展，当高压直流输电采用单极运行时，大地回路中的电流会通过其路径上变电站的主变压器中性点进入主变形通路，从而影响主变压器的正常运行，主变压器产生异常震动和噪声。
高压场地中电晕声时是由于导体表面不是非常完美光滑无瑕疵导体，导体表面或多或少存在凹凸不平甚至是尖端，导体表面在高电压的作用下形成导体表面不均匀的电场，不均匀的电场周围曲率半径小的电极附近，当电压达到一定值后，周围空气游离放电，同时伴随着噪声。
导体产生电晕不仅与导体表面平滑度、电压的高低有关，还与周围空气湿度有关，如雨天夜晚时可能会有可见电晕，根据规范要求，在1.1倍最高工作相电压下，晴天夜晚不应出现可见电晕。
变电站的噪声分析与治理方案随着国家经济的不断发展，电网建设与升级也一直在进行。
然而，随着变电站的数量和规模逐渐增加，变电站噪声也成为了一个值得关注的问题。
变电站的噪声污染不仅会对周边居民的日常生活造成困扰，还可能会对人们的健康产生影响。
因此，对于变电站的噪声分析和治理方案的研究十分必要。
一、变电站噪声分析变电站噪声主要有两种来源：一种是机械噪声，即变压器、柜子和开关等设备在运行中发出的噪声；另一种是电磁噪声，即变压器和开关等设备在运行中产生的电磁干扰。
一般来说，在变电站附近的噪声水平与变电站设备的功率和种类有关，受影响的范围一般为1-2公里。
变电站内部的噪声水平与设备的种类和负荷有关，一般小于60分贝，不太可能对工作人员造成影响。
然而，对于居民区等靠近变电站的地方，则会受到一定程度的影响。
二、变电站噪声治理方案1. 设计方案变电站噪声治理的第一步是从设计上着手，尽量采用低噪声的设备和技术。
例如，变压器可以采用低噪音变压器和隔音箱，开关柜可以采用隔音板材等。
2. 建筑方案对于已经建成的变电站，可以采取建筑控制的方式来降低噪声污染。
例如，在变电站外围建造一面或几面隔音墙或隔音屏，能够有效地减少噪声传播到周边地区。
3. 志愿者减噪在变电站附近设立围挡、禁行区等，减少人的进出以减少噪声污染。
4. 维护升级及时对变电站设备进行维护和升级，尤其是在负荷高峰期，对设备进行调整和优化，以减少设备运行时的噪声。
5. 社会参与加强变电站周边居民的宣传教育，增强其噪声管理意识，并鼓励居民参与噪声治理工作。
6. 法律法规加强变电站噪声治理的法律法规制定和实施，依法打击噪声污染行为。
三、总结变电站噪声治理需要多方合作，需要政府、企业和居民等各方面的协作。
政府应加强对变电站噪声污染的监测和治理，企业应努力提高自身管理水平，居民也要积极参与其中，共同建立起一个和谐的噪声环境。
第1篇一、引言随着城市化进程的加快，建设工程项目日益增多，工程施工噪声污染问题日益凸显。
为了有效预防和控制工程施工噪声污染，提高施工质量，保障周边居民的生活质量，本文对工程施工噪声进行预测分析。
二、工程施工噪声预测方法1. 声级预测法声级预测法是工程施工噪声预测中最常用的一种方法。
根据噪声源声功率、距离和传播环境等因素，通过声学计算模型预测噪声源在特定位置的声级。
声级预测法主要包括以下步骤：（1）确定噪声源声功率：根据工程实际情况，确定各噪声源的声功率，如钻探、破碎、混凝土搅拌、运输等。
（2）确定声传播环境：分析施工场地周围环境，如地形、植被、建筑物等，确定声波传播的衰减系数。
（3）计算声级：根据声功率、距离和传播衰减系数，利用声学计算模型计算预测点的声级。
2. 噪声源识别法噪声源识别法是通过分析噪声源的特性，确定噪声源的类型和数量，进而预测噪声污染程度。
主要包括以下步骤：（1）收集噪声源数据：收集施工现场的噪声源信息，如设备型号、运行时间、功率等。
（2）分析噪声源特性：根据噪声源数据，分析噪声源的特性，如频率、强度、持续时间等。
（3）识别噪声源：根据噪声源特性，确定噪声源的类型和数量。
（4）预测噪声污染程度：根据识别出的噪声源，预测施工现场的噪声污染程度。
3. 噪声源控制法噪声源控制法是通过分析噪声源的产生机理，找出噪声控制的关键环节，制定相应的噪声控制措施。
主要包括以下步骤：（1）分析噪声源产生机理：研究噪声源产生的原因，找出噪声控制的关键环节。
（2）制定噪声控制措施：针对关键环节，制定相应的噪声控制措施，如降低噪声源功率、改变噪声源位置、使用低噪声设备等。
（3）预测噪声控制效果：根据噪声控制措施，预测施工现场的噪声污染程度。
三、工程施工噪声预测结果分析通过对工程施工噪声的预测，可以得到以下结果：1. 施工现场噪声污染程度：根据预测结果，了解施工现场的噪声污染程度，为噪声治理提供依据。
2. 噪声源分布情况：分析噪声源在施工现场的分布情况，为噪声控制提供针对性措施。

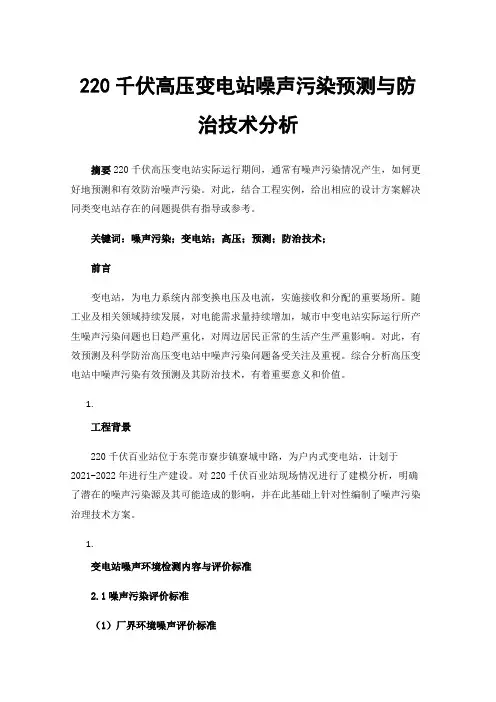

220千伏高压变电站噪声污染预测与防治技术分析摘要220千伏高压变电站实际运行期间，通常有噪声污染情况产生，如何更好地预测和有效防治噪声污染。
对此，结合工程实例，给出相应的设计方案解决同类变电站存在的问题提供有指导或参考。
关键词：噪声污染；变电站；高压；预测；防治技术；前言变电站，为电力系统内部变换电压及电流，实施接收和分配的重要场所。
随工业及相关领域持续发展，对电能需求量持续增加，城市中变电站实际运行所产生噪声污染问题也日趋严重化，对周边居民正常的生活产生严重影响。
对此，有效预测及科学防治高压变电站中噪声污染问题备受关注及重视。
综合分析高压变电站中噪声污染有效预测及其防治技术，有着重要意义和价值。
1.工程背景220千伏百业站位于东莞市寮步镇寮城中路，为户内式变电站，计划于2021-2022年进行生产建设。
对220千伏百业站现场情况进行了建模分析，明确了潜在的噪声污染源及其可能造成的影响，并在此基础上针对性编制了噪声污染治理技术方案。
1.变电站噪声环境检测内容与评价标准2.1噪声污染评价标准（1）厂界环境噪声评价标准本次220千伏百业站厂界环境噪声评价内容为昼夜厂界LA值，评价标准依据GB 12348-2008《工业企业厂界环境噪声排放标准》2类声环境功能区进行评价，评价标准见表3-1：表3-1工业企业厂界环境噪声排放限值（等效声级）单位：dB（A）（2）敏感点环境噪声评价标准220千伏百业站敏感点环境噪声评价内容为昼夜厂界LA值，评价标准依据GB 3096-2008《声环境质量标准》2类声环境功能区进行评价，评价标准见表3-2：表3-2环境噪声限值（等效声级）单位：dB（A）1.变电站噪声污染控制设计3.1设计目标将220千伏百业站的厂界环境噪声控制在昼间60dB、夜间50dB以内。
3.2降噪方案设计基于以上调查与分析，本项目针对220千伏百业变电站，设计了两种降噪方案。
方案一:（1）在三维模拟图所示，主变室正面预留窗户位置安装我方设计的通风消声百叶窗（图中褐色部分）；（2）通道门采用我方设计的隔声门（图中紫色部分）；；（3）玻璃窗采用我方设计的双层隔声玻璃窗（图中蓝色部分）；（4）在吸声材料加装模拟图所示，主变室内加装针对200Hz-500Hz的吸声材料，降低主变室内噪声的混响（图中红色部分）；（5）对主控楼楼顶强排风机进行降噪处理；三维模拟图吸声材料加装模拟图A、通风消声百叶窗本项目采用通风消声百叶窗为模块化百叶窗，在提供正常通风的情况下，通过内部的消声结构达到消声降噪的效果。

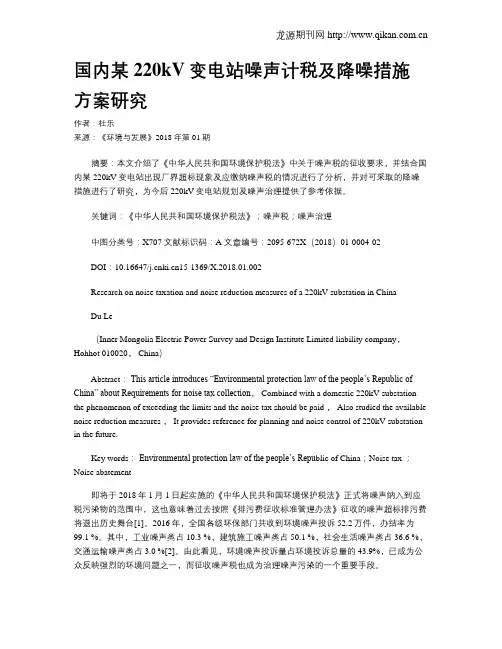

国内某220kV变电站噪声计税及降噪措施方案研究作者：杜乐来源：《环境与发展》2018年第01期摘要：本文介绍了《中华人民共和国环境保护税法》中关于噪声税的征收要求，并结合国内某220kV变电站出现厂界超标现象及应缴纳噪声税的情况进行了分析，并对可采取的降噪措施进行了研究，为今后220kV变电站规划及噪声治理提供了参考依据。
关键词：《中华人民共和国环境保护税法》；噪声税；噪声治理中图分类号：X707 文献标识码：A 文章编号：2095-672X（2018）01-0004-02DOI：10.16647/15-1369/X.2018.01.002Research on noise taxation and noise reduction measures of a 220kV substation in ChinaDu Le（Inner Mongolia Electric Power Survey and Design Institute Limited liability company，Hohhot 010020， China）Abstract：This article introduces “Environmental protection law of the people’s Republic of China” about Requirements for noise tax collection， Combined with a domestic 220kV substation the phenomenon of exceeding the limits and the noise tax should be paid ， Also studied the available noise reduction measures ， It provides reference for planning and noise control of 220kV substation in the future.Key words：Environmental protection law of the people’s Repu blic of China；Noise tax ；Noise abatement即将于2018年1月1日起实施的《中华人民共和国环境保护税法》正式将噪声纳入到应税污染物的范围中，这也意味着过去按照《排污费征收标准管理办法》征收的噪声超标排污费将退出历史舞台[1]。
基于220千伏变电站主变扩建工程噪声预测分析摘要：变电站运行期间产生的噪音会对附近居民生活产生影响，在对变电站进行主变扩建时要充分考虑这一问题。
为了更好地处理噪声问题，对变电站主变扩建工程提供技术支持，本文基于Cadna/A噪声预测软件，采用不同的噪声预测方法对广东佛山某220kV变电站主变扩建工程的噪声进行了预测和分析。
从变电站扩建的平面布局，变电设备的选择、隔声设施的布置等角度提供了技术支持。
关键词：变电站；主变扩建；噪声预测；降噪措施；Cadna/A引言作为一种常见的电力升级和电网设计工程，变电站主变扩建工程是满足我国不断增长的用电量需求的重要手段。
变电站主变扩建工程在全国各地不断展开的同时，也给变电站附近的居民带来了一定的噪声困扰。
变电站运行所产生的噪声正越来越受到电网建设单位以及环保部门和广大群众的重视。
我们在对变电站进行主变扩建时要充分考虑噪声问题，及时解决，争取将扩建后的变电站噪声影响降到最低。
本文采用Cadna/A噪声预测软件对广东佛山某220kV变电站主变扩建工程进行了噪声预测和分析。
本次预测和分析采用了两种不同方法，希望通过不同方法的对比发现更为使用和稳定的噪声预测和分析方法。
本文提出了变电站主变扩建工程的噪声优化措施，可以为全国范围内的变电站扩建工程噪声控制设计提供技术支持和方案参考。
而这也恰恰是党的十九大报告中“加快生态文明体制改革，建设美丽中国”中建设绿色环保电网的要求。
1工程概况1.1变电站站址概况本次研究对象为位于广东省佛山市的某变电站。
该220kV变电站已经建成并投入运营，其总平面布局见图1。
该变电站目前总容量1×150MVA，220kV出线7回，110kV出线7回，计划在不征用新地的基础上，在站内预留场地扩建1台容量为1×180MVA的主变。
该变电站场地内地势平坦，海拔6.5m左右，空间较为充裕。
变电站站界执行昼间小于等于60dB（A），夜间小于等于50dB（A）的《工业企业厂界环境噪声排放标准》（GBl2348-2008）2类标准限值要求。
变电站的噪声分析与治理方案随着城市的迅速发展和经济的快速增长，电力能源的需求也急剧增加。
电站和变电站是电力系统的重要组成部分，为城市和机构提供必要的电力支持。
然而，在变电站运营期间，会产生大量的噪声，给市民和周边居民带来极大的困扰和不适。
变电站噪声的问题一直是公众关注的焦点，对于改善环境、提高居住质量和增强城市的居民生活水平都有着重要的意义。
本文将讨论变电站噪声的原因、分析方案和治理措施。
一、变电站噪声的原因变电站噪声的来源主要有以下几个方面：1、变压器的振动在工作期间，变压器主体会出现振动，因为变压器内部会产生磁场和电流，这些磁场和电流会引起变压器的运动，从而产生噪声。
2、电缆的噪声当电缆传输电能时，由于电缆存在阻抗差异并且电磁场会通过空气和空间传输，这些因素会在电缆周围产生磁场和电流，进而导致噪声产生。
3、通风设备的噪声处理热量和保持设备正常运转需要使用通风设备，通风设备的运作会产生噪声。
二、变电站噪声的分析变电站噪声的频谱分析极其复杂，需要采取实验和分析方法进行评估。
噪声分析是对噪声产生因素的阐述和对噪声影响范围的评估，其目的是为改善变电站噪声水平提供数据支持。
在变电站噪声分析中，需要进行以下内容：1、测量噪声水平使用测量仪器定量测量变电站内和外部环境的噪声水平，以获得环境中出现的噪声和噪声对周边居民的影响等信息。
2、频率分析通过分析变电站产生的噪声的频谱，可以确定不同区域噪声的影响，以及不同引起噪声的因素所产生的频率组成。
3、贡献度分析分析不同因素对噪声产生的影响程度，可以确定需要进行的针对性措施。
三、变电站噪声治理措施了解变电站噪声的来源后，可以采取一定的措施降低噪声水平。
以下是常见的治理措施：1、减少振动采用减震措施，减少振动和噪音产生，使用粘性橡胶减震器、紧固螺栓减震器等，在减少噪声产生的同时，也可以提高设备运转的安全性。
2、材料绝缘使用噪声吸收材料包括玻璃棉、岩棉、泡沫塑料等，进行隔离和降低噪声。
安全管理论文之变电站的噪声分析与治理方案随着现代工业的发展，电力工业作为关键的基础产业，必须保证其安全生产。
变电站是电力系统的重要组成部分，经常处于高压电力设备的环境中，因此噪声成为了非常重要的问题。
本文将围绕变电站的噪声问题进行分析，并提出相应的治理方案。
一、噪声的来源与测定方法噪声是指声音能够产生不良影响的声音信号。
变电站噪声主要来自变压器和开关设备的操作。
其中，变压器的噪声主要是由铁芯振动和电流声产生的，而开关设备的噪声则是由机械部件摩擦和弹簧瞬间开合所造成的。
测定变电站噪声的方法主要是使用声级计测量。
声级计是用来测量声音强度的仪器，通过它可以测量出噪声的声级。
在实际测量中，应该选择与变电站噪声相适应的滤波器，并进行峰值测量，以确定噪声的存在和其强度。
二、变电站噪声的危害变电站噪声的危害主要体现在以下几个方面：1. 严重影响员工的听力健康长期处于高噪声环境下将对工作人员的听觉系统产生严重的损害，包括永久性听力损伤以及大脑神经系统的疾病。
2. 干扰员工的工作效率长期处于高噪声环境下，员工的心理学和精神状态会受到影响，从而降低他们的工作效率。
这也将对生产效率和公司形象造成负面影响。
3. 对居民健康产生干扰变电站噪声对周围居民的健康产生负面影响，如睡眠障碍、情绪紧张、集中力下降等问题。
因此，变电站噪声问题必须得到重视和解决。
三、变电站噪声治理方案为了降低变电站噪声对人类的危害，需要采取相应的治理措施，以下为具体方案：1. 选取合适的耐噪音材料在变压器和开关设备周围安装耐噪音材料可以有效的吸收和隔离噪音。
耐噪音材料可以是特殊的吸声材料或厚重的耐噪素板，这些材料应具有良好的吸声性能、抑制噪声传播能力和高温耐受性以及耐腐蚀性。
只要选取合适的耐噪音材料进行装配就可以有效的减轻变电站噪声。
2. 优化变电站的布局变电站的布局应该尽量避免噪声的产生和传播。
例如，在变压器和开关设备之间加上一层隔音板、尽量减少运动部件以及避免设计双开模式的开关等等，这些措施都能有效的减少变电站噪声。
220kV变电站主要室噪声特性及降噪措施效果研究低频噪声对人类的健康会造成慢性危害，因此变电站产生的低频噪声已越来越引起人们的重视。
通过测试某220KV变电站主变室噪声特性，发现墙体对100Hz/200Hz的低频噪声降噪效果不明显，通过采取规划、隔声、吸声、消声及减振等综合降噪措施，可有效的实现定点定频的降噪。
标签：主变室；低频噪声；隔声；吸声；消声1某变电站概况1.1工程概况某220kV变电站主变室规模：180MV A主变压器3台，220kV出线6回，110kV出线12回。
站区东西宽60.5m，南北长94.5m，建筑高度为12.8m。
主要设备用房包括3间主变压器室、110kV和220kV GIS室、电容器室等，主变压器散热器置于主变室外。
站址北、西、南面均为村落居民区，无其他重要设施。
1.2主变室噪声特性分析为探究变电站未采取降噪措施、正常运行时的噪声特性，在昼间对站区主要设备及厂界噪声情况进行测试。
测试环境符合国家相关规范标准，共布置13个测点，如图1所示，测试仪器采用AWA6290M-3频谱分析仪、AWA14604测试传声筒及前置放大器进行测试，采用1/3 OTC分析软件进行频谱特征分析。
测试结果如下：1）不同测点在不同频率下的计权噪声值也不同，其中室内测点1～测点5噪声数值最大，最大值可达到74.8dB（A）。
室外测点6～测点11的噪声值比测点1～测点5的减弱约15～20dB（A）。
室外测点12和测点13的噪声值比测点1～测点5的减弱约16dB（A）。
2）以室内测点1为例，计权噪声值为74.8dB（A），但是在100Hz时的噪声值为83dB（A），在200Hz时的噪声值为69.7dB（A），在315Hz时的噪声值为80.4dB（A）。
在以上3个频率的噪声值远远大于其他频率下的噪声值。
3）以室外测点7为例，计权噪声值为56.8dB（A），但是在100Hz时的隔声量为15.5dB（A），在200Hz时的隔声量为5.4dB（A），在315Hz时的隔声量为25.3dB（A）。
分析220kV室外变电工程降噪方案及应用摘要：由于土地资源紧缺的实际问题的影响，部分变电站不得不建在城市人口密集区域，因此严重影响了周边居民的生活与工作，其中受公众关注最多的是低频噪声的影响。
由此可见，本文的研究也就显得十分的有意义。
关键词：220kV室外变电工程；降噪方案；应用通过实际勘测并结合计算分析的方式，分析噪声产生的具体位置和原因，进而采取相应的措施。
通过对变电站内输电线路、设备连接引线、主变压器设备进行降噪处理，最终减小了变电工程噪声对周围居民的影响。
取得了良好的社会效益和经济运行效益。
一、220kV室外变电工程噪声来源1环境因素1）风，常规户外设备所使用的连接导线，以及变电站进出线的架空输电线路产生风噪声。
对风噪声的研究在输电线路工程中更为广泛深入，如以日本为例，自其始建设高压架空电力线路起，便加强了风噪声的研究和防治；2）雨，雨水能增加可听噪声。
雨水滴落至设备外壳产生的噪声，以及降雨天气时室外场地中设备导体或引线的尖端放电更强，产生更大噪声等，综合多方面影响因素在雨天环境下，可听噪声平均比晴天高17-24dB。
2设备因素220kV变电站内设备，主要包括变压器、断路器、隔离开关、电流互感器、电压互感器、电容器、电抗器等，线圈类设备运行时通常会产生持续稳定的噪声，当设备负荷增大、温度升高时噪声也会相应变大。
带壳设备运行日久后，设备外壳上的紧固螺栓等紧固件可能会松动，虽然对设备本身安全运行影响不大，但受设备运行时的振动影响，外壳将有可能发出更加尖锐刺耳的振动噪声。
室外变电站的母线、通流导线、避雷器均压环等设备部件周围电场强度很高，可将周围空气电离放电产生声响，并且受天气影响放电声会相应增强。
近年来我国高铁建设、城市轨道交通建设、特高压直流输电工程举世瞩目，但这些大型工程也会产生谐波、直流偏磁等对电网的不利影响，同时我国220kV变电工程中的变压器中性点多为直接接地方式，因此受到上述影响，变压器绕组在运行中噪声会明显增大。

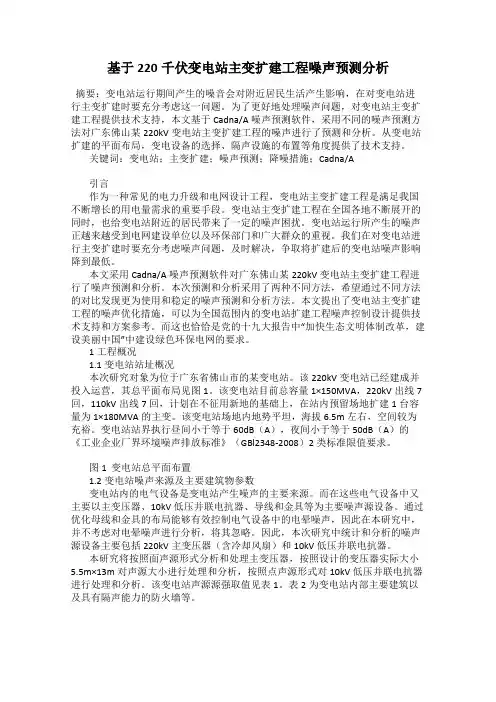

基于220千伏变电站主变扩建工程噪声预测分析
发表时间：2019-06-21T11:01:12.817Z 来源：《河南电力》2018年22期作者：郭军杰
[导读] 从变电站扩建的平面布局，变电设备的选择、隔声设施的布置等角度提供了技术支持。
（广东电网有限责任公司佛山供电局广东佛山 528000）
摘要：变电站运行期间产生的噪音会对附近居民生活产生影响，在对变电站进行主变扩建时要充分考虑这一问题。
为了更好地处理噪声问题，对变电站主变扩建工程提供技术支持，本文基于Cadna/A噪声预测软件，采用不同的噪声预测方法对广东佛山某220kV变电站主变扩建工程的噪声进行了预测和分析。
从变电站扩建的平面布局，变电设备的选择、隔声设施的布置等角度提供了技术支持。
关键词：变电站；主变扩建；噪声预测；降噪措施；Cadna/A
引言
作为一种常见的电力升级和电网设计工程，变电站主变扩建工程是满足我国不断增长的用电量需求的重要手段。
变电站主变扩建工程在全国各地不断展开的同时，也给变电站附近的居民带来了一定的噪声困扰。
变电站运行所产生的噪声正越来越受到电网建设单位以及环保部门和广大群众的重视。
我们在对变电站进行主变扩建时要充分考虑噪声问题，及时解决，争取将扩建后的变电站噪声影响降到最低。
本文采用Cadna/A噪声预测软件对广东佛山某220kV变电站主变扩建工程进行了噪声预测和分析。
本次预测和分析采用了两种不同方法，希望通过不同方法的对比发现更为使用和稳定的噪声预测和分析方法。
本文提出了变电站主变扩建工程的噪声优化措施，可以为全国范围内的变电站扩建工程噪声控制设计提供技术支持和方案参考。
而这也恰恰是党的十九大报告中“加快生态文明体制改革，建设美丽中国”中建设绿色环保电网的要求。
1工程概况
1.1变电站站址概况
本次研究对象为位于广东省佛山市的某变电站。
该220kV变电站已经建成并投入运营，其总平面布局见图1。
该变电站目前总容量
1×150MV A，220kV出线7回，110kV出线7回，计划在不征用新地的基础上，在站内预留场地扩建1台容量为1×180MV A的主变。
该变电站场地内地势平坦，海拔6.5m左右，空间较为充裕。
变电站站界执行昼间小于等于60dB（A），夜间小于等于50dB（A）的《工业企业厂界环境噪声排放标准》（GBl2348-2008）2类标准限值要求。
图1 变电站总平面布置
1.2变电站噪声来源及主要建筑物参数
变电站内的电气设备是变电站产生噪声的主要来源。
而在这些电气设备中又主要以主变压器、10kV低压并联电抗器、导线和金具等为主要噪声源设备。
通过优化母线和金具的布局能够有效控制电气设备中的电晕噪声，因此在本研究中，并不考虑对电晕噪声进行分析，将其忽略。
因此，本次研究中统计和分析的噪声源设备主要包括220kV主变压器（含冷却风扇）和10kV低压并联电抗器。
本研究将按照面声源形式分析和处理主变压器，按照设计的变压器实际大小5.5m×13m对声源大小进行处理和分析，按照点声源形式对10kV低压并联电抗器进行处理和分析。
该变电站声源源强取值见表1。
表2为变电站内部主要建筑以及具有隔声能力的防火墙等。
2 噪声预测软件和评价步骤
2.1Cadna/A噪声预测软件
由德国研发的Cadna/A噪声预测软件能够对工业设施、道路以及其他噪声源的影响进行预测、评价并提出可供参考的控制政策，是一种噪声模拟和控制软件。
该软件基于windows操作平台，应用方便。
经过我国环保部门环境工程评估中心认证，该软件的理论基础符合我国声环境影响评价的理论体系，可以作为我国声环境影响评价的工作软件。
2.2两种噪声预测方法
2.2.1方法一
根据《环境影响评价技术导则声环境》（HJ2.4-2009）中的相关规定，将现有变电站中的1台主变压器扩建为1台。
按照扩建后2台主变压器的规格，在噪声预测时设置两个面声源进行建模、预测和分析。
设置2台主变压器的噪声源强度时，要按照≤70dB（A）（距设备1m
处）的数值进行设置。
2.2.2方法二
根据《环境影响评价技术导则声环境》（HJ2.4-2009）中的相关规定，将扩建工程的评价量设定为工程噪声贡献值与受到现有工程影响的边界噪声值叠加后的预测值。
在此状态下，主要采用变电站既有规模产生的噪声影响与本次扩建主变产生的噪声影响进行叠加的方法进行变电站站界噪声预测。
变电站既有规模声环境影响的数据值主要参考变电站最近一次竣工验收时的监测数据；变电站扩建主变声环境影响采用Cadna/A软件模拟的方法进行设定。
本研究中的所有预测模式均按照《环境影响评价技术导则声环境》（HJ2.4-2009）中的相关规定进行，如工业噪声室外面源预测模式和室外点声源预测模式等。
具体步骤为《环境影响评价技术导则声环境》（HJ2.4-2009）中的8.2部分。
在进行噪声预测时，忽略地面、绿植对噪声的影响，同时也忽略噪声因地形影响而造成的衰减。
噪声预测模型按照表1和表2数据进行建立，预测结果评价主要参考《工业企业厂界环境噪声排放标准》（GB12348-2008）进行。
3噪声预测结果
3.1预测结果对比分析
按照方法一，通过Cadna/A软件对该变电站两台主变压器进行建模，通过对两台主变压器进行模拟计算可得两台主变压器正式投入运营以后的噪声预测结果（图2）。
可见，按照方法一的预测，扩建完成后的站界噪声预测满足《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准要求，即昼间≤60dB（A），且夜间≤50dB（A）。
详细数据见表3。
按照方法二，通过Cadna/A软件对扩建的那台主变压器进行建模，通过对扩建的主变压器贡献值与现有的那台主变压器先装置进行叠加，可得扩建后变电站站界噪声预测值（图3）。
可见，按照方法二的预测，本次扩建完成后站界噪声预测满足《工业企业厂界环境噪声排放标准》（GB12348-2008）2类标准要求，即昼间≤60dB（A），且夜间≤50dB（A）。
详细数据见表4。
可见两种方法均能使扩建后的变电站站界噪声达到预期要求。
但是，通过对比可以发现，方法一测得的数据除了站界东侧以外，其余地方预测结果均要小于变电站建成初期一台主变验收检测值。
采用方法二明显更为稳妥，能够反映变电站建成后的真实情况。
针对预测结果可以采用优化总平面布局、优化设备选型、采取隔声屏障措施等措施对扩建后的变电站站界噪声进行处理。
4结语
本研究采用两种方法对变电站扩建工程的噪声进行了预测和分析。
认为方法二，即变电站既有规模产生的噪声影响与本次扩建主变产生的噪声影响进行叠加的预测方法，更能反映变电站在扩建完成投入实际运营工作后的站界噪声结果。
工作人员可以根据预测结果采用积极的方式处理噪声，从而减小变电站扩建带来的噪声对周边居民的影响。
参考文献：
[1]段金虎，魏华杰.基于Cadna/A软件的特高压变电站噪声模拟研究[J].资源节约与环保，2015，（9）：157，171.
[2]陈俩，陈双，许超等.500kV变电站噪声特性及控制[J].四川环境，2015，34（2）：80-84.
[3]邵宇鹰，张思平.变电站噪声特性及降噪控制措施[J].电力与能源，2014，35（4）：542-544.
[4]徐禄文.户外变电站噪声预测及优化控制设计[J].噪声与振动控制，2013，01：152-156.
[5]杜欢.串联电抗器噪声分析及其电抗率的选择[J].供用电，2017，34（5）：60-63.。
