VRV(多联机)空调系统设计与介绍ppt课件

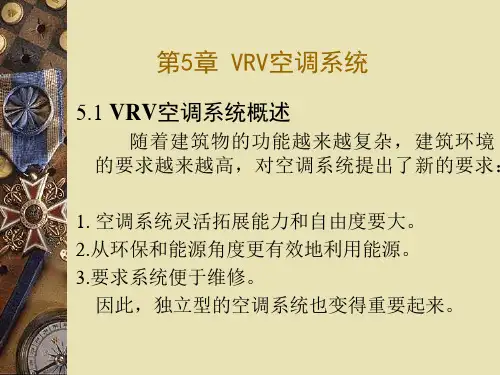

VRV空调系统设计与介绍VRV是Variable Refrigerant Volume(变频多联机)的缩写，是一种集中控制的多联机空调系统。

它采用了一种智能控制技术，可以根据不同的室内温度需求，自动调节空调系统的运行状态，实现节能和舒适的效果。

下面将详细介绍VRV多联机空调系统的设计和特点。

一、设计特点：1.多联机布线灵活：VRV系统的室内机可以通过管道连接到一个或多个室外机，可以根据实际需求自由调整室内机数量和布局，并且不受管道长度限制，适用于各种建筑结构。

2.高能效节能：VRV系统可以根据室内温度需求，自动调节制冷量和运行状态，达到节能效果。

而且在多个室内机同时运行的情况下，不同室内机可以根据需求进行独立制冷，避免能量浪费。

3.智能控制：VRV系统可以通过电脑或手机等终端，实现对系统的集中控制和监测，可以根据实际需求进行调整和操作。

而且还可以根据室内温度、人员流动等因素进行智能联动控制，实现智能化管理。

4.低噪音运行：VRV系统采用变频控制技术，可以根据室内温度变化自动调节制冷负荷和制冷剂量，减少室外机的运行频率和噪音。

而且还采用了先进的隔音技术，进一步降低噪音。

5.宽温区运行：VRV系统适用于不同的气候区域，可以在宽温区内正常运行，无需额外的附加设备或改变系统结构，确保在严寒或酷热的环境下持续稳定工作。

二、系统组成：1.室外机：VRV系统的室外机是整个系统的核心部件，包括了压缩机、换热器、控制电路等。

室外机可以根据需要连接多个室内机，通过管道传输制冷制热介质。

2.室内机：VRV系统的室内机包括了吊顶式机、壁挂式机、柜式机等多种类型，可以根据实际需求进行选择和布置。

室内机通过管道连接到室外机，实现室内空气的制冷和制热。

3.控制系统：VRV系统的控制系统包括了主控制器、电子扩展阀、传感器等，通过集中控制和监测，实现对系统的运行状态和参数的调整和管理。

4.管道系统：VRV系统的管道系统用于传输制冷制热介质，包括了管道、阀门、连接件等。

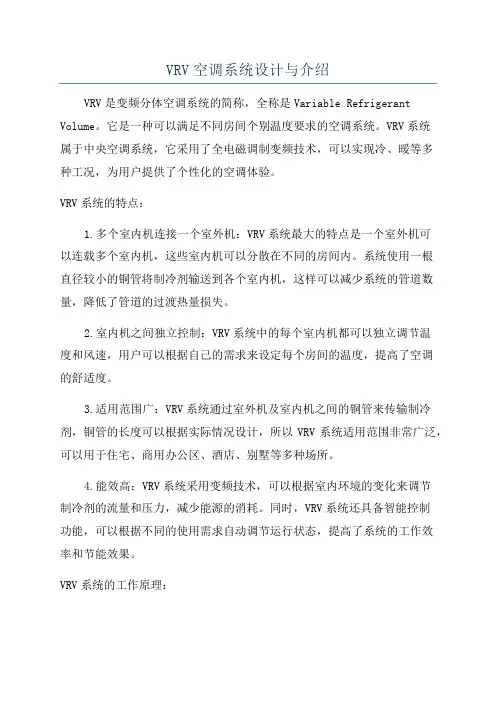

VRV空调系统设计与介绍VRV是变频分体空调系统的简称，全称是Variable Refrigerant Volume。

它是一种可以满足不同房间个别温度要求的空调系统。

VRV系统属于中央空调系统，它采用了全电磁调制变频技术，可以实现冷、暖等多种工况，为用户提供了个性化的空调体验。

VRV系统的特点：1.多个室内机连接一个室外机：VRV系统最大的特点是一个室外机可以连载多个室内机，这些室内机可以分散在不同的房间内。

系统使用一根直径较小的铜管将制冷剂输送到各个室内机，这样可以减少系统的管道数量，降低了管道的过渡热量损失。

2.室内机之间独立控制：VRV系统中的每个室内机都可以独立调节温度和风速，用户可以根据自己的需求来设定每个房间的温度，提高了空调的舒适度。

3.适用范围广：VRV系统通过室外机及室内机之间的铜管来传输制冷剂，铜管的长度可以根据实际情况设计，所以VRV系统适用范围非常广泛，可以用于住宅、商用办公区、酒店、别墅等多种场所。

4.能效高：VRV系统采用变频技术，可以根据室内环境的变化来调节制冷剂的流量和压力，减少能源的消耗。

同时，VRV系统还具备智能控制功能，可以根据不同的使用需求自动调节运行状态，提高了系统的工作效率和节能效果。

VRV系统的工作原理：VRV系统主要由室外机、室内机和管道组成。

室外机负责制冷剂的压缩、冷凝和膨胀，室内机负责将冷凝后的制冷剂释放到各个房间。

当需要制冷时，室外机将制冷剂吸入压缩机中进行压缩，然后将压缩后的高温高压气体送往室内机。

在室内机中，冷凝器将高温高压气体冷却并凝结成液体，释放热量到室内。

制冷剂经过膨胀阀进入室内机蒸发器，通过与室内空气的热交换，吸收了室内的热量后变成低温低压气体，再经过吸气管回到室外机中。

当需要制热时，制冷剂的流向和工作过程与制冷相反。

制热时，室外机将外界的热量通过压缩机压缩并转化为高温高压气体，通过室内机释放到室内空间。

VRV系统的优点：1.节能环保：VRV系统采用变频调速技术，可以根据室内需求实时调节制冷剂的流量和压力，减少能源的浪费。

VRV多联机

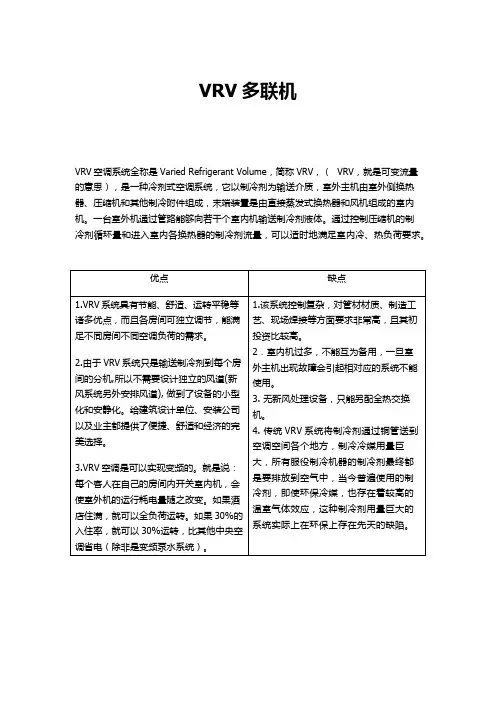

VRV空调系统全称是Varied Refrigerant Volume，简称VRV，（ VRV，就是可变流量的意思），是一种冷剂式空调系统，它以制冷剂为输送介质，室外主机由室外侧换热器、压缩机和其他制冷附件组成，末端装置是由直接蒸发式换热器和风机组成的室内机。

一台室外机通过管路能够向若干个室内机输送制冷剂液体。

通过控制压缩机的制
冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求。

VRV中央空调应用于大型项目的弊端：
1.VRV系统由于管道接头较多，发生冷媒泄漏会对环境造成一定影响。

制冷系统一旦
出现一处泄漏，故障排查很不易（制冷剂在制冷空间多数在吊顶里面，还有穿越墙体的管道泄露不易检测，难以维修，初始安装也极其不便。

）若不能检查出，只能靠不断补充制冷剂来维持制冷系统的正常运行.
2.自身局限性：①最大室外机连接数为4；②最大室外机组合容量为48HP；③室内
机和室外机的容量比为50%~130%；④最大实际管长度为150米；⑤室内外机最大高度差，当室外机在上时，为50 米，当室外机在下时，为40 米；⑥最大总配管长度为300 米。

3.前期投入资金大。

技术原理

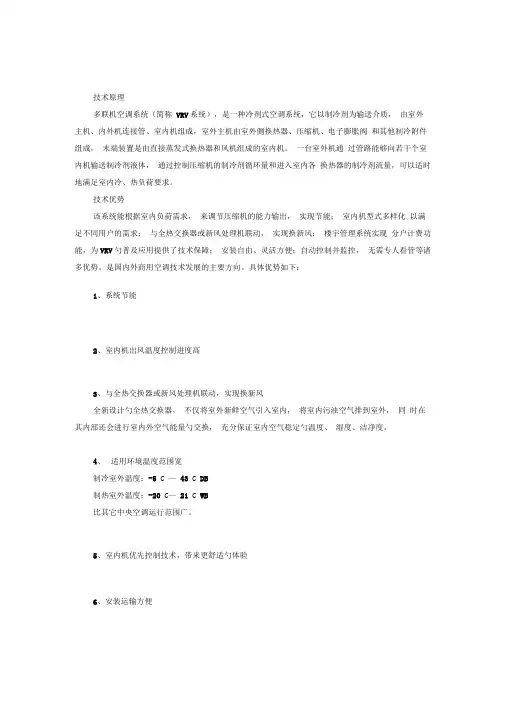

多联机空调系统（简称VRV系统），是一种冷剂式空调系统，它以制冷剂为输送介质，由室外主机、内外机连接管、室内机组成，室外主机由室外侧换热器、压缩机、电子膨胀阀和其他制冷附件组成，末端装置是由直接蒸发式换热器和风机组成的室内机。

一台室外机通过管路能够向若干个室内机输送制冷剂液体，通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求。

技术优势
该系统能根据室内负荷需求，来调节压缩机的能力输出，实现节能；室内机型式多样化以满足不同用户的需求；与全热交换器或新风处理机联动，实现换新风；楼宇管理系统实现分户计费功能，为VRV勺普及应用提供了技术保障；安装自由、灵活方便；自动控制并监控，无需专人看管等诸多优势。

是国内外商用空调技术发展的主要方向。

具体优势如下：
1、系统节能
2、室内机出风温度控制进度高
3、与全热交换器或新风处理机联动，实现换新风
全新设计勺全热交换器，不仅将室外新鲜空气引入室内，将室内污浊空气排到室外，同时在其内部还会进行室内外空气能量勺交换，充分保证室内空气稳定勺温度、湿度、洁净度。

4、适用环境温度范围宽
制冷室外温度：-5 C —43 C DB
制热室外温度：-20 C—21 C WB
比其它中央空调运行范围广。

5、室内机优先控制技术，带来更舒适勺体验
6、安装运输方便
7、网络服务，24 小时在线诊断
8 简单的布线和配管系统，安装方便
9、独立计费系统
应用领域
随着多联机技术的日臻完善，单程配管长度可达170m室外机和室内机高度差50m,内
机落差20m可用于宾馆、办公楼、写字楼、综合广场、商业场所、酒店、会所、别墅、工厂等场所。

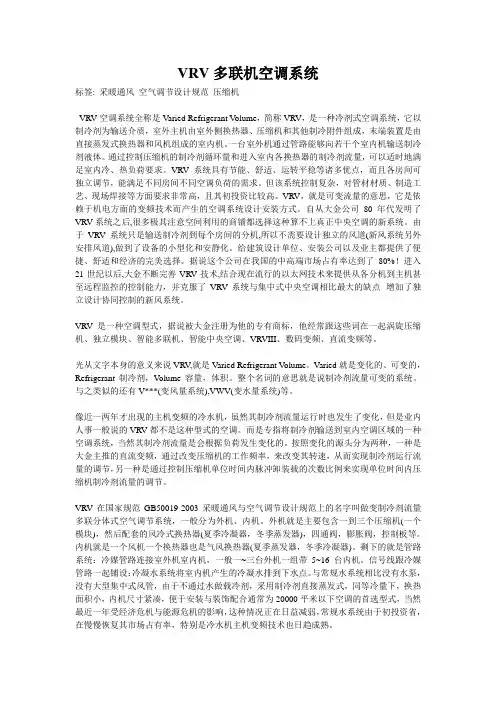

VRV多联机空调系统标签: 采暖通风空气调节设计规范压缩机VRV空调系统全称是Varied Refrigerant V olume，简称VRV，是一种冷剂式空调系统，它以制冷剂为输送介质，室外主机由室外侧换热器、压缩机和其他制冷附件组成，末端装置是由直接蒸发式换热器和风机组成的室内机。

一台室外机通过管路能够向若干个室内机输送制冷剂液体。

通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求。

VRV系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间不同空调负荷的需求。

但该系统控制复杂，对管材材质、制造工艺、现场焊接等方面要求非常高，且其初投资比较高。

VRV，就是可变流量的意思，它是依赖于机电方面的变频技术而产生的空调系统设计安装方式。

自从大金公司80年代发明了VRV系统之后,很多极其注意空间利用的商铺都选择这种算不上真正中央空调的新系统。

由于VRV系统只是输送制冷剂到每个房间的分机,所以不需要设计独立的风道(新风系统另外安排风道),做到了设备的小型化和安静化。

给建筑设计单位、安装公司以及业主都提供了便捷、舒适和经济的完美选择。

据说这个公司在我国的中高端市场占有率达到了80%！进入21世纪以后,大金不断完善VRV技术,结合现在流行的以太网技术来提供从各分机到主机甚至远程监控的控制能力，并克服了VRV系统与集中式中央空调相比最大的缺点--增加了独立设计协同控制的新风系统。

VRV是一种空调型式，据说被大金注册为他的专有商标，他经常跟这些词在一起涡旋压缩机、独立模块、智能多联机、智能中央空调、VRVIII、数码变频、直流变频等。

光从文字本身的意义来说VRV,就是Varied Refrigerant V olume。

Varied就是变化的、可变的，Refrigerant制冷剂，V olume容量，体积。

整个名词的意思就是说制冷剂流量可变的系统。
