多联机空调安装标准

中央空调多联机安装规范第一篇：中央空调多联机安装规范中央空调多联机安装规范话说中央空调3分品质7分安装真不为过，中央空调因为它要和室内装修配合得当，实际上设备本身只是一个“半成品”，要使一套家用中央空调能够正常运行，设计、安装、施工的重要性不亚于空调设备的品质。

安装阶段篇：中央空调要经过3次安装中央空调要提前在装修准备阶段就规划好，事先确定好内机安装位置，而且需预排好所需使用的强电线，一般在水电工进场后即可安排厂家上门安装，正规的安装要第一次安装［水电进场时联系安装］①吊装中央空调室内机，并对内机进行包裹，避免有灰尘杂质进入；②安装排管：冷媒管、冷凝水管、信号线。

第二次安装［第一次安装结束24小时之后］①吊装中央空调室外机；②充填冷媒，测试中央空调系统，测量风口尺寸和位置。

第三次安装［第二次安装结束后或次日］安装风口，最后设备运行测试。

安装材料篇：5种关键辅材不可疏忽大意① 冷媒铜管中央空调的冷媒运行情况直接决定使用效果，所以冷媒铜管的好坏至关重要。

传统的R22冷媒（氟利昂）的管内压力一般为20公斤左右，而R410新冷媒，管内压力达到了36公斤。

因此使用新冷媒的中央空调需要选择更为优质的冷媒铜管。

提醒：使用挤压工艺生产的铜管（俗称挤压管），这种管材壁厚均匀，可承受较高压力。

而市场上常见的另一种铜管利用拉伸工艺生产（俗称拉伸管）很容易壁厚不均匀，这对冷媒系统的安全埋下隐患。

从品牌选择而言，青岛宏泰与上海金阳是目前比较可靠的选择。

提醒一下青岛宏泰是行业名牌，但同时拥有挤压管与拉伸管两种工艺生产线，也就是说同时生产挤压管和拉伸管② 铜管保温：冷媒运行情况直接决定使用效果，铜管保温不可忽视。

市场上占有率比较高的两种品牌为“世霸龙”和“华美”。

两个品牌的保温管壁厚都达到一定标准，能有效起到保温作用，都是可以信赖的。

③ 冷凝水管：冷凝水管隐藏在吊顶中，最后会封闭起来。

虽然其质量的好坏虽然不会营销空调使用效果，但是一旦其漏水，后果很严重的，必须通过拆除部分或全部吊顶乃至敲墙撬地板（砖）来进行维修。

一、作业场地布置要求；加工场地现场应有空旷的成品堆放地，便于运输，场地道路应畅通，通风良好，并应设置必要的消防器材，场地保持清洁，文明施工。

二、安装位置及空间要求；室内机的安装位置及空间要求与室内机的型式有关，基本要求如下；1.安装位置要确保气流通畅无障碍，气流分布均匀。

2.安装位置要求保证室内机送风、回风在同一空间内。

3.安装位置应确保空调管道及送风、回风百叶的最低安装空间，高度上要与天花配合严密。

4.安装位置必须确保足够的维护保养空间（检修口大小为450MM*450MM，位于电控盒正下方）。

5.安装位置应保证有合适的冷凝水管安装空间。

6.若机组安装区域相对湿度≦80％时，应对室内机追加绝缘材料。

7.安装位置要防止气流短路。

8.避免安装在油烟或蒸汽多的地方。

9.避免安装在可能产生、流入、滞留或泄漏易燃气体的地方。

10.避免安装在频繁使用酸性溶液的地方。

11.避免安装在附近有热源的地方。

12.请勿在送风口设置火警报警器。

三、室内机、室外机安装要求及规范；1.室内机吊装孔定位，保证吊杆竖直，设备平稳。

2.室内机及电子膨胀阀安装位置应正确，并保持水平度在±1°之内。

3.室内机安装位置必须便于维护保养。

4.悬挂吊杆必须足以承受室内机的2倍重量，保证机组运转不会发生异常震动和噪音，确保安装可靠安全性。

5.室外机必须安装在专门设计的安装基础上，基础材料可采用混泥土或钢铁支架，基础高度大于200MM。

6.用地脚螺丝把机组固定在机座上，地脚螺丝凸出部分为20MM。

7.室外机就位要测量机组的水平，确保水平度控制正负1之内.8.室外机基础周围配置有排水沟和防水处理措施。

9.空调室外机安装应考虑机组散热良好，预留维修保养位置.10.室外机铜管管道及电源线应布设室外专用桥架。

11.室内机铜管管道及电源线应布设专用桥架或吊杆卡箍固定牢靠。

四、风管的安装要求1.风管、静压箱、风管接口的连接严密、牢靠。

多联机分体式空调安装规范1. 前言本文档旨在规范多联机分体式空调的安装过程，确保安装的效果和品质符合相关标准和要求。

在进行安装前，请阅读本文档并按照规定的步骤进行操作。

2. 安装准备在安装之前，需要准备以下工具和材料：- 多联机分体式空调室内外机及相关设备- 铺设管线所需的管材、接头和绝缘材料- 安装所需的螺丝、膨胀螺栓等固定件- 安装所需的电缆和电线- 相关工具，如扳手、螺丝刀、电钻等3. 安装步骤3.1 预安装准备在进行安装前，需要先确定合适的安装位置，并进行一些预安装准备工作：1. 确定室内外机的安装位置，确保其稳固且不受其它设备或障碍物的影响。

2. 开始安装前，先确保电源已经关闭，并将所需的电线和电缆准备好。

3. 多联机分体式空调的室内外机之间需要通过管线连接，因此需要铺设相关的管材、接头和绝缘材料。

3.2 安装室内机按照以下步骤安装室内机：1. 将室内机安装支架固定在安装位置上，确保其稳固。

2. 将室内机与安装支架连接起来，并确保其水平放置。

3. 连接室内机与外机的管线。

确保连接处密封良好，并使用绝缘材料保温。

3.3 安装室外机按照以下步骤安装室外机：1. 将室外机安装平稳的基座上，并用固定件将其固定在基座上。

2. 连接室外机与室内机的管线，确保连接处密封良好，并使用绝缘材料保温。

3. 连接室外机的电线和电缆，并确保其接线正确且牢固。

3.4 安装调试安装完成后，进行以下调试工作：1. 打开电源，检查空调系统是否正常工作。

确保室内机与室外机能够正常通讯和运行。

2. 检查空调系统的制冷和加热功能是否正常。

调整温度和风速等参数进行测试。

3. 检查空调系统的排水是否正常，防止出现漏水问题。

4. 检查空调系统的噪音和震动情况，确保其在正常范围内。

4. 安全注意事项在安装过程中，请遵守以下安全注意事项：1. 在进行任何操作前，请确保电源已经关闭，以免电击危险。

2. 在安装过程中，必须严格按照安装步骤进行操作，避免操作失误导致安全事故。

多联机空调系统安装工法多联机空调系统是一种相对传统中央空调系统更灵活和节能的空调系统。

它由一个室外机和多个室内机组成，可以同时为多个房间提供独立控制的冷暖空调。

多联机空调系统的安装工法是确保系统运行正常和提供舒适环境的关键。

本文将详细介绍多联机空调系统安装的步骤和注意事项。

第一步是选择合适的位置安装室外机。

室外机应该安装在通风良好且不受阳光直射的地方，远离潮湿和易燃物。

室外机的安装高度应符合制造商提供的要求，通常建议离地面2米以上，并且需要有足够的空间进行维修和清洁。

第二步是确定室内机的数量和位置。

根据需要冷暖的房间数和房间的面积，确定安装多少个室内机。

室内机的安装位置应该避免直接吹到人体，通常建议在房间的中央位置或离床和沙发较远的位置。

同时，室内机应离墙面一定距离，以确保空气循环畅通。

第三步是安装室内机和室外机之间的管道。

多联机空调系统的每个室内机都需要与室外机通过管道连接。

管道的安装应满足一定的坡度，以便排水正常，同时要保证管道的密封性和稳固性。

为了减少管道的长度和损耗，应尽量将室内机和室外机安装在靠近的位置。

第四步是安装室内机和室外机的电源。

室内机和室外机都需要电源供应，所以在安装前需要确保有足够的电源插座。

电源线的敷设应符合电气安全规范，避免电源线与其他设备或水管交叉，并且要留有足够的余量。

第五步是安装和调试控制系统。

多联机空调系统的控制系统可以通过遥控器、定时器等手段进行控制。

在安装过程中，需要确保控制系统的安装正确并与每个室内机连接。

此外，还需对控制系统进行调试，确保每个室内机的温度和风速可以独立控制，并且整个系统运行正常。

最后一步是运行测试和使用说明。

在安装和调试完成后，需要对整个系统进行运行测试，确保每个室内机正常运行和达到预期效果。

同时，还需要向用户提供使用说明，包括如何使用遥控器、定时器等控制系统，以及注意事项和常见问题解答。

在多联机空调系统的安装过程中，还需要注意以下几点。

多联机安装标准〔图文〕工程前的预备：图纸设计图纸现场安装人员对工程设计人员供给的设计方案和图纸应当认真阅读，领悟设计意图，依据现场状况进展审核，然后编写可行具体的施工组织设计。

施工图的审核包括：①室内外机负荷应匹配，室内机的总额定容量配置范围应在室外机额定容量的 50%~135%之内。

照实际用户同时运转内机容量应超过外机额定的 100%则无法保证满足实际力气需求；②风管走向、气流组织是否合理；电源线配置规格、型式及把握方式应能满足机组设计要求；把握线的做法、总长度及把握方式是否满足机组设计要求。

③与装修协作。

特别提示：工程施工人员应严格依据设计施工。

假设施工上无法满足设计要求的，需修改应征得设计认可，并形成书面文件，即设计变更记录。

室内机安装：室内机的位置选择：①确保顶部挂件有足够的强度来承受机组的重量。

②排水管出水便利。

③进出口无障碍，保持空气良好循环。

④室内、外机，电源线、连接电线距电视机、收音机至少保持 1m 的距离。

这是为了防止上述家电消灭图象干扰和噪音。

检查设备完好性：多联机内机在出厂前都会充入 3.0kgf/cm2氮气做密封保护。

假设觉察里面没有气体，则机组可能存在泄露的隐患。

在工程现场，吊装机组前，确定要对室内机进展是否有气体检查，假设没有气体，则确定要对机组进展充氮气检漏。

特别提示：假设未检漏便安装机组，可能会由于运输过程中造成的设备内漏而导致系统泄漏，因此而产生的大量返工将费时费力。

螺栓定位及打孔：特别提示：机组吊装后，要求配置检修口〔至少 400 ×400mm〕，检修口预留在机组电器盒一侧，便于修理保养；检修口位置要低于机组下平面。

水平校准：在室内机组安装完毕后需要用水平仪进展整机的水平检测，使机组前后水平放置。

特别提示：保证室内机水平，既可以减小由于电机运转产生的噪音，也可以避开冷凝水从接水盘外溢。

室内机保护：〔成品保护〕室内机吊装完后包裹保护，主要是为了避开：①灰尘进入设备，导致早期运行时粉尘从出风口吹出；②灰尘影响风机电机的润滑效果；③装修产生的腐蚀性气体腐蚀机组内部元器件。

多联机空调安装标准与注意事项多联机式空调系统的质量好坏，30％在空调的生产厂家，而70％在于安装，由此可以看出安装在整个空调系统中所占比重是非常紧要的。

虽然各个生产厂商在出厂时对产品进行了严格的质量掌控，但由于很多安装工作由设备代理商或安装商实在负责，在施工时尚缺乏严格统一的规范和标准，常常产生有关产品质量的投诉。

下面总结那些多联机安装施工过程中，常见疏忽的细节，以正确安装与注意事项。

室内机吊装下方双螺母固定；丝杆不小于￠10mm；丝杆要保持垂直；丝杆的长度统一在机器的中心位置。

室内机水平安装±1°以内；室内机有充足的送回风空间；室内机有充足的维护和修理、保养空间；吊装室内机后应适时全方位包裹保护；维护和修理口尺寸应；400×400mm以上；室外机水平安装±1°以内；室外机应保证充足的散热空间；室外机的噪音应不影响到用户或是他人；室外机应有充足的维护和修理空间；室外机基础高度200mm以上；室外机基础加防震垫；防震垫厚度不小于10mm；室外机安装位置便于排水；冷媒管穿越楼板,应做好防水的施工工作；冷媒管穿越屋顶防雨屋时应与土建紧密搭配,作好防水的施工工作；冷媒管贯穿后室外侧应有肯定向下的坡度,防止水回流；冷媒管或排水管穿墙加套管保护；套管的长度与装修后的墙体厚度相等；套管内的缝隙应用阻燃烧材料填满；剪力墙、有防火要求的应不使用PVC套管；冷媒管、排水管穿墙应套管保护；套管内的缝隙应用阻燃烧材料填满；确定冷媒管、排水管的走向和定位；安装冷媒管、排水管前应先安装固定码；冷媒管、排水管的固定码间隔要统一美观,固定间距应在大金的技术要求内；冷媒管的固定间隔应1.2～1.5m/个；冷媒管与室内机连接300～500mm处应固定；冷媒管转弯处应固定；排水管的固定间距为0.8～1.0m/个；排水管的转弯处应固定；排水管与室内机连接300～500mm处应固定；冷凝排水提升的横管段应固定；立管固定码间隔为1.2－1.5m/个；立管转弯300～500mm处应固定；固定冷媒管的固定码应是绝热材料；室外冷媒管的固定间隔应1.2～1.5m/个；冷媒管在没有连接设备前应封口保护；三个月以上的冷媒管没有安装,应钎焊封口保护；使用合适的扩口器；冷媒管切割面应锉平，去除内、外毛刺；扩口内表面干净无伤痕；使用合适的胀管器；冷媒管切割面应锉平去除内、外毛刺；冷媒管套接应紧密；焊接时冷媒管外表面应清洁；使用合适的弯管器；受弯的冷媒管外表面应无折皱；冷媒管的弯管表面变形不可超过截面积的三分之一；弯管角度不可超过90度；※使用力矩扳手；在喇叭口处涂上醚油；用合适的力矩进行紧固；通过充氮试压的方式检测并保证无泄漏；调整的氮气压力为0.02MPa；充氮的压力依据冷媒管的大小、距离的长短可进行调整；钎焊时要保证氮气通过,吹出来的氮气如微风吹到脸上的感觉；钎焊冷媒管的外表面要保证清洁；钎焊处的外表焊料刚好填满接缝；冷媒管内壁没有氧化；冷媒管内壁焊料刚好填满接缝；分歧管安装应:1、水平安装，偏差±30°（各品牌不一）；分歧管前后应大于500mm的直管才转弯；分歧管与分歧管之间应大于1000mm 的直管；室外机与室外机连接的分歧管应:1、水平安装，偏差±15°；分歧管前端应大于500mm的直管才转弯；分歧管与分歧管之间应大于1000mm的直管；冷凝排水提升安装应:①随机附带的排水软管应水平安装,水平管的长度应小于300mm；②提升的高度应在大金各机型的技术要求范围内；③提升的横管段长度应小于150mm；④以大于1/100的坡度接入主管；有充足的提升空间应安装排水提升；排水提升的高度应在大金各机型的技术要求范围内；没有提升泵的室内机自然排水；随机排水软管应水平安装；保证以1/100以上的排水坡度进行排水；高静压的室内机的排水应做存水弯，存水弯应安装维护和修理口；透气口应设置在冷凝排水主管的未端或中心位置；透气口应高于该系统中全部的室内机的排水位；透气口加弯头并管口朝下；两边的分支管汇流时应错位接入主管；冷凝排水主管应保证大于1/100以上的排水坡度；排水管与排水管之间应用合适的胶水粘接；水平管接入立管,应以肯定的落差接入；避开排水倒流；保温的切开面朝向内侧；接缝处不需要胶布包扎；三通保温，粘贴处坚固；接缝处美观；保温的切开面朝向内侧；随机排水软管与排水连接保温粘贴良好；保温材套入随机排水软管的末端,粘贴良好；保温材料应推到与室内机的外壳完全接触；随机附带的保温套包扎好；扎带的大小与保温材符合,扎带上紧的力度均匀,外观美观；保温管一直推到与室内机的外壳完全接触；螺母处的保温外表面应再用长度100mm的保温包扎；用胶水粘贴良好；冷媒系统试压前,应进行抽真空作业；冷媒管的抽真空度达到0.1Mpa（1kgf/cm2）；试压介质肯定要使用氮气，氧气禁止使用；在没连接室外机前,试压压力为4.0Mpa（40kgf/cm2）,不可超过4.0Mpa（40kgf/cm2）,保持24小时以上无泄漏为符合；采纳液管、气管双管同时试压；商用VRV系列的通信线，应使用0.75—1.25mm²的双芯护套线；配线连到端子板后，不能有暴露部分；电气设备安装中选用的导线、电缆及电气附件，必需使用经国家强制认证的产品。

多联机空调系统安装【整编】第一节多联机空调系统安装一、冷媒管安装（一）冷媒管管径大于20mm时，支吊架的间距不应大于1.5m；冷媒管管径小于20mm时，支吊架的间距不应大于1m。

（二）铜管切割必须采用专用切割刀具，避免管口产生毛刺。

（三）必须保证冷媒管内的清洁干燥、需用氮气吹净。

（四）为避免空气里杂质对冷媒管的氧化作用，在采用钎焊时应对冷媒管用氮气吹净，使用氮气替换冷媒管内的空气。

（五）在冷媒管与设备连接时，应对冷媒管进行包扎封盖，防止水份、脏物或灰尘等杂质进入冷媒管内。

（六）封盖冷媒管可采用未端钎焊的方法或PVC带子包扎的方法。

（七）冷媒管必须选用满足JIS标准要求的去氢磷铜无缝管。

（八）冷媒管的钎焊方法应采取向下或水平侧向进行，应尽可能避免仰焊。

（九）液管和气管端管必须注意装配方向和角度，以免油的回流或积蓄。

（十）冷媒管的联接形式可采用扩口联接和法兰联接。

（十一）冷媒管道的长度不得超过300m。

（十二）室外机高于室内机时最大高度差不得超过50m。

室内机高于室外机时最大高度差不得超过40m。

（十三）室内机相互之间最大高度差不得超过15m。

系统第一级分支距最远室内机的最远距离不得超过40m。

二、室外机的安装（一）有关设备要汇同有关人员共同对设备进行开箱点件，办理移交手续。

检查设备在运输过程中是否受到损伤。

（二）检查设备尺寸和基础预留尺寸是否相符，确认无误后按土建预留标记对基础标高和中心线进行确认划线。

（三）设备二次搬运过程中一定要避免损伤。

室外机务必固定牢固，室外机与基础垫橡胶减振，室外机的位置应便于维护。

（四）为便于室外机散热及减少噪音传播方向，室外机风扇吹出侧背向建筑立面。

三、室内机安装（一）安装前核对设备型号。

（二）悬挂室内机的吊架要稳定牢固，留下足够的安装空间以供检修，检修口应不小于450*450mm。

（三）相对于天花板表面保持水平，水平度在±1mm之内。

机身必须与天花板可见接处呈平行线。

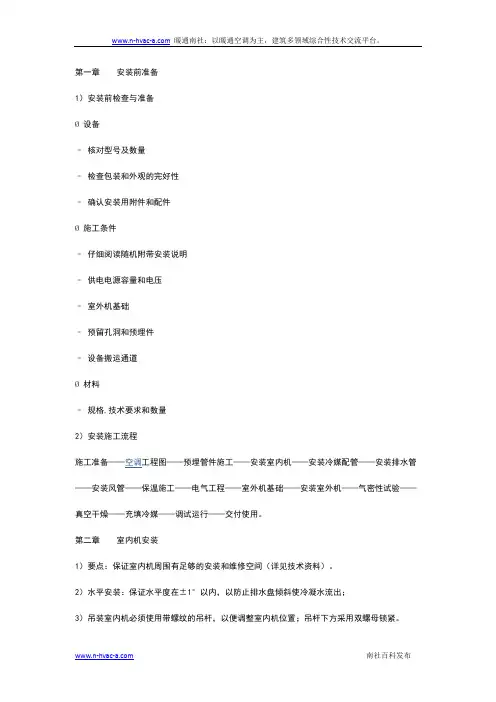

第一章安装前准备1）安装前检查与准备Ø设备–核对型号及数量–检查包装和外观的完好性–确认安装用附件和配件Ø施工条件–仔细阅读随机附带安装说明–供电电源容量和电压–室外机基础–预留孔洞和预埋件–设备搬运通道Ø材料–规格,技术要求和数量2）安装施工流程施工准备——空调工程图——预埋管件施工——安装室内机——安装冷媒配管——安装排水管——安装风管——保温施工——电气工程——室外机基础——安装室外机——气密性试验——真空干燥——充填冷媒——调试运行——交付使用。

第二章室内机安装1）要点：保证室内机周围有足够的安装和维修空间（详见技术资料）。

2）水平安装：保证水平度在±1°以内，以防止排水盘倾斜使冷凝水流出；3）吊装室内机必须使用带螺纹的吊杆，以便调整室内机位置；吊杆下方采用双螺母锁紧。

a.全螺纹丝杆+顶爆(适合高度较矮，一般不大于1.2m)b.全螺纹丝杆+角铁+拉爆(适合高度较高，一般大于1.2m)4）吊装室内机要使用随机附带的安装纸板来定位吊装孔，保证吊杆竖直，以使设备平稳；5）室内机吊装后要注意防尘、防杂物，可以用随机的包装塑料袋进行保护。

第三章冷媒管安装冷媒配管基本要求冷媒配管施工三原则：清洁、干燥、气密。

Ø冷媒管道内外壁应干燥和清洁Ø管道的走向,位置和安装标高应符合设计要求Ø管道弯曲变形截面积不得超过原管截面1/3Ø穿墙或楼板处,应设置保护套管,焊缝不得在套管内Ø管道穿外墙孔必须密封,防雨Ø套管与墙面和楼板平齐,应比地面高出30mm(向室外倾斜向下),套管与管道空隙用隔热不燃材料填充,套管不作为支撑Ø冷媒管道安装完毕后,应采用氮气对系统进行吹净Ø施工完成后,应进行气密性实验冷媒管安装工程1）铜管的保养，施工中的铜管，若不能及时与室内、外机连接，必须进行封口：①短时间内可用胶带封口；②长时间必须用钎焊法：（夹紧管口，钎焊，封入2~5kgf/cm2氮气）。

多联机安装规范多联机安装规范是指对多联机空调安装过程中需要遵守的一系列操作规范和安全措施，以下是多联机安装规范的一些要点。

一、安装前的准备工作1. 安装位置的选择，应根据空调的制冷量和房间的大小，选择合适的位置进行安装。

2. 安装位置的墙面需要保持平整、干净，并且能够承受空调的重量。

3. 安装前需要对房间的结构进行评估，确保墙面能够承受多联机空调的重量和震动。

二、安装过程中的规范1. 室内机、室外机和管道之间的连接，应采用专用的连接件和密封胶进行连接，确保连接牢固和密封可靠。

2. 室内机和室外机之间的管道应该有足够的坡度，以便排水顺畅。

3. 安装时需要确保管道的弯曲半径符合规范，避免对管道造成损坏。

4. 安装过程中需要注意电路的连接，确保电路连接正确无误。

5. 室内机和室外机之间的电缆应采用专用电缆，并且需要保持足够的长度和牢固的连接。

三、安装后的调试工作1. 安装完成后，需要对多联机空调进行试运行，检查空调的制冷、制热和除湿功能是否正常。

2. 检查空调的风量、温度控制和空调模式设置等功能是否正常。

3. 检查空调的室内机和室外机之间的管道是否漏水，是否排水畅通。

4. 安装完成后需要对空调的压缩机进行油压测试，确保压力稳定在正常范围内。

四、安全措施1. 安装人员需要佩戴好安全帽、工作服和手套等个人防护用品，确保自身安全。

2. 安装过程中需要确保电源断开，以免发生电击事故。

3. 安装人员应熟练掌握安装操作规范，不得随意调试、更换零部件，避免造成故障或安全事故。

总结：多联机安装规范的遵守，可以有效确保多联机空调的安全和正常运行。

安装人员需要掌握相关的安装规范和操作流程，并在安装过程中严格按照规范操作，确保安全和质量。

同时，在使用过程中也需要定期进行保养和维护，以延长空调的使用寿命和提高效果。

多联机供货安装技术标准Let's learn positive psychology to make our life happier.多联机供货及安装技术标准一供货及安装技术标准要求1.主要性能参数具体详见设计图纸.2.配置、技术安装要求、室内允许噪声等级执行规范标准多联机空调系统工程技术规程JGJ 174-2010民用建筑隔声设计规范GBJ 118-88建筑电气工程施工质量验收规程GB 50303通风管道技术规程JGJ 141注：包括但不限于以上规范、标准,且以上规范、标准若有更新及替换,自动按最新现行版执行.配置要求多联机空调系统的冷媒管道,应符合下列规定：a 应合理选用线式、集中式等冷媒管道布置方式,并应进行冷媒管道布置优化；b 冷媒管道的最大长度及设备间的最大高差等,不应超过产品技术要求；c 冷媒管道的管径、管材和管道配件等应按产品技术要求选用,且其主要配件应由生产厂配套供应.下列设备、管道及其附件等均应采取绝热措施：a可能导致冷热量损失的部位； b有防止外壁、外表面产生冷凝水要求的部位.设备和管道的绝热,应符合下列规定：a 保冷层的外表面不得产生凝结水.b 管道和支架之间,管道穿墙、穿楼板处均应采取防止“冷桥”、“热桥”的措施.c 当采用非闭孔材料保冷时,外表面应设隔汽层和保护层；保温时,外表面应设保护层.d 室外管道的保温层外应设硬质保护层.多联机空调系统应设置自动控制与监测系统,并应根据产品制造商提供的产品说明书进行设计.多联机空调系统的电加热器应与送风机联锁,并应设置无风断电、超温断电保护装置；连接电加热器的金属风管应接地.技术安装要求多联机空调系统工程的安装应与建筑、结构、电气、给水排水、装饰等专业相互协调,合理布置.多联机空调系统中室内机、室外机、管道、管件的型号、规格、性能及技术参数等必须符合设计文件要求,设备外表面应无损伤、密封应良好,随机文件和配件应齐全.空调用设备的搬运和吊装,应符合产品技术文件的有关规定,并应做好设备的保护工作,不得因搬运或吊装而造成设备损伤.室内机：安装机组时,应留有足够的检修保养空间,同时应满足整体美观要求.吊装的室内机吊环下侧应采用双螺母进行固定. 现场安装的室内机应进行防尘保护.风管式室内机与管道之间宜采用软连接.室外机：室外机安装时,应确保室外机的四周按照要求留有足够的进排风和维护空间,进排风应通畅,必要时室外机应安装风帽及气流导向格栅. 室外机应安装在水平和经过设计有足够强度的基础和减振部件上,且必须与基础进行固定.室外机安装时,基础周围应做排水沟.当室外机安装在屋顶上时,应检查屋顶的强度并应采取防水措施.制冷剂管道的施工：a制冷剂配管的切割应符合下列规定：铜管切割必须使用专用割刀；切割后的铜管开口应使用毛边绞刀去除多余的毛边,应用锉刀磨平开口并把黏附在铜管内壁的切屑全部清除干净.b 多联机空调系统制冷剂管道的吹扫排污应符合下列规定：应采用压力为0．5～0．6MPa表压的干燥压缩空气或氮气按系统顺序反复、多次吹扫,并应在排污口处设白色标识靶检查,直至无污物为止；系统吹扫洁净后,应拆卸可能积存污物的管道部件,并应清洗洁净后重新安装.c多联机空调系统制冷剂管道的气密性试验应符合下列规定：气密性试验应采用干燥压缩空气或氮气进行；当设计和设备技术文件无规定时,高压系统的试验压力应符合表5．4．10的要求.表5．4．10 高压系统试验压力d试验前应检查系统各控制阀门的开启状况,保证系统的手动阀和电磁阀全部开启,并应拆除或隔离系统中易被高压损坏的器件.系统检漏时,应在规定的试验压力下,用肥皂水或其他发泡剂刷抹在焊缝、喇叭口扩口连接处等处检查,不得泄漏.系统保压时,应充气至规定的试验压力,并记录压力表读数,经24h以后再检查压力表读数,其压力降应按下式计算,且压力降不应大于试验压力的1％.当压力降超过以上规定时,应查明原因消除泄漏,并应重新试验,直至合格.风管的安装：多联机空调系统工程风管安装应包括新排风系统的安装和风机连接风管的安装.风管系统的安装应符合国家现行标准通风管道技术规程JGJ 141的有关规定.风管穿越防火墙处应设防火阀,防火阀两侧2m范围内的风管及保温材料应采用非燃烧材料,穿过处的空隙应采用非燃烧材料填塞.绝热：应对多联机空调系统工程的制冷剂管道、水管道和风管道采取绝热措施.当保温管道穿过墙体或楼板时,应对穿越部分的管道采取绝热措施,并应设保护套.绝热作业应在管道验收合格后进行.电气系统安装：电气设备安装使用的专用设备必须符合现行国家相关标准的规定,用于电源测试的仪表应经过国家相关计量或校准部门检测合格.电气系统的安装应符合现行国家标准建筑电气工程施工质量验收规程GB 50303的有关规定.各类电气附件的安装,应严格按照产品的安装说明书进行.调试运转：多联机空调系统安装完毕后,对出厂未充注制冷剂的多联式空调热泵机组,应按设备技术文件的规定充注制冷剂；当无规定时,应按规范的要求充注制冷剂.多联机空调系统带负荷调试运转应按设备安装手册规定的流程进行.冷凝水管安装完毕后,应按下列步骤对冷凝水系统进行调试：室内机单机排水运转；冷凝水管满水试验；冷凝水管排水通水试验.室内允许噪声等级室内允许噪声等级的相关规定详见表1～表5,本技术协议执行建筑物标准等级中的二级.表1 建筑物标准等级划分。

多联机安装方案随着气候变化和人们对舒适生活的需求不断增加，多联机空调系统的需求也在不断增加。

多联机空调系统是一种可以通过一个室外机连接多个室内机的系统，通过一个室外机，可以同时给多个房间提供制冷或制热服务。

本文将介绍多联机空调系统的安装方案。

1. 室外机选址在安装多联机空调系统时，首先要选择合适的室外机的位置。

要确保室外机的选址符合以下要求：- 位置高出地面一定高度，以便保持良好的排水。

- 避免将室外机安装在阳光直射或附近有高温设备的地方。

- 离电源插座和通风口近，以方便供电和散热。

2. 室内机布线多联机空调系统的室内机可以根据需要设置在不同的房间内。

在布线时，应注意以下几点：- 室内机应尽量安装在靠近用户活动区域的位置，以便更好地提供舒适的空调效果。

- 室内机之间的距离不宜过远，以免影响空调效果和运行效率。

- 避免将室内机安装在阳光直射的位置，以免影响空调效果和室内舒适度。

3. 配管和电缆连接多联机空调系统的室内机与室外机之间需要通过配管和电缆进行连接。

在连接时，应注意以下几点：- 配管的长度和角度应符合厂家的要求，以确保空调系统的正常运行。

- 配管和电缆应尽量避免长时间暴露在阳光下，以免影响其寿命和性能。

- 配管和电缆的连接应牢固可靠，以确保空调系统的安全运行。

4. 测试和调试在安装完多联机空调系统后，应进行必要的测试和调试工作，以确保系统的正常运行。

主要包括以下几个方面：- 室内机和室外机的供电和电气连接是否正确。

- 室内机和室外机之间的配管和电缆是否安装正确，没有漏气和短路现象。

- 温度和湿度的控制是否准确，是否满足用户的需求。

- 空调系统的制冷和制热效果是否良好，运行是否稳定。

总结起来，多联机空调系统的安装方案主要包括室外机选址、室内机布线、配管和电缆连接，以及测试和调试。

只有在正确安装并合理使用的情况下，多联机空调系统才能发挥最佳效果，并为用户提供舒适的室内环境。

需要注意的是，在进行多联机空调系统的安装过程中，应当遵循相关的安全规定和操作要求，并严格按照厂家提供的安装手册进行操作。

多联机安装规范多联机安装规范多联机是指一个室外机连接多个室内机的空调系统。

由于多联机的安装比普通单联机复杂，需要更多的设备和维护工作，因此安装过程中需要严格遵守一系列规范。

下面是多联机安装的详细规范，以确保安装顺利进行。

1. 安装前准备在安装多联机之前，需要对安装现场进行勘测和准备工作。

首先确定安装位置，要求室外机和室内机之间距离适当，便于管道连接和维护。

同时需要预留足够的空间，以便进行后续的维修和保养。

2. 室内机安装室内机的安装必须符合以下要求：- 室内机应安装在坚固的墙上，避免安装在有噪音或振动的地方，如管道、电气设备旁边。

- 室内机的高度应根据空调使用的情况来确定，一般为2-2.2米。

- 室内机与墙面保持一定距离，便于散热和维护。

- 室内机的进气口不得被障碍物堵塞，避免影响空气流通。

- 室内机的排水管应正确安装，确保排水畅通。

3. 室外机安装室外机的安装必须符合以下要求：- 室外机要安装在通风良好的地方，避免阳光直射和暴露在雨水中。

- 室外机要固定在坚固的基础上，避免因风力或其他原因而倾斜或倒塌。

- 室外机与室内机之间的铜管应正确连接，确保气密性和正常的制冷循环。

- 室外机的电缆应正确接地，避免电击和其他安全隐患。

4. 管道连接多联机系统的核心是管道连接，因此管道连接必须符合以下要求：- 管道应采用优质的铜管，避免渗漏和损坏。

- 管道的铺设路径应符合空调系统设计要求，避免过长或过短，过弯曲或过斜。

- 管道连接需要使用专用工具和技术，确保气密性和安全性。

- 管道连接前应进行压力测试，确保系统正常运行。

5. 电气连接多联机的电气连接必须符合以下要求：- 电缆规格应与空调系统的额定功率相匹配，过大或过小都会影响系统的正常运行。

- 电缆的接线需要符合国家电气安装标准，避免短路和其他安全隐患。

- 电缆的防水处理应做好，以防止雨水渗入导致跳闸或短路。

多联机安装规范是保证系统正常运行和延长使用寿命的重要基础。

'*多联机施工标准目录一．多联机室外机施工要求二．多联机室内机施工要求三．多联机冷媒管路施工要求四．空调风管施工要求五．空调冷凝水管施工要求六．空调电气施工要求七．多联机防腐与保温施工要求八．多联机系统调试要求一．室外机根基1．室外机根基最好采纳混凝土根基，也能够采纳型钢根基，采纳型钢根基要做好防腐工作。

2．根基高度要考虑到雪埋深度、排水、保温层厚度等，一般应高出地面150-200 毫米。

3．根基表面应水平，承重不低于机组重量的四倍以上。

4．根基四周应留有排水渠，以利于室外机化霜水的排放。

5．室外机根基设在屋顶时应协调土建方作好防水工作。

二．室外机安装地点选择1．安装地点应足以蒙受外机的重量和振动，特别是外机集中搁置时，要考虑到其运行时产生振动对建筑构造产生的影响。

2．机组噪声和振动不会对居民和环境造成影响。

3．机组四周应尽量知足进风、出风需要，通风顺畅，散热优秀，机组上方2米内不该有阻碍物，否那么应加设导风管。

4．机组四周应留有0.5 米以上的维修空间，四周阻碍物高度不得超出800毫米。

5．机组四周没有易燃、易爆及腐化性气体；没有热源及排油烟口；无高压线、变压器、发射塔等电磁扰乱源。

三．室外机安装1．机组吊装运输时应保持直立，不得倾倒，否那么会致使机组破坏。

2．机组开箱检查能否有漏油和损害现象，检查随机附件和技术资料能否齐全并交专人保存。

3．室外机应摆放齐整，面板朝向一致。

4．机组与根基之间加10 毫米厚的减振橡胶，机组与根基用螺栓固定。

5．同一行外机间距在20 毫米以上，施工现场条件同意，考虑到散热成效和检修方即可适合增大到 200 毫米。

两行外机间应留有 1000 毫米以上的维修空间。

6．外机与冷媒管焊接时，对机组截止阀采纳冷却举措，防备焊接的高温损坏阀体内的密封资料。

7．机组上方 2 米内有阻碍物时，加装导风管将排风引出。

8．室外机原那么上不一样意安装在有百页窗封闭的空间内，假定一定安装的话，那么叶片间距应大于 30 毫米以上，百叶倾斜角在 0— 15 度内，且尽量加大百页窗的面积。
