浅谈VRV空调系统原理及应用VRV空调系统是一种先进的变频多联机空调系统，由日本的大金公司研制和生产。
它采用了先进的变频技术和智能控制系统，能够根据不同的环境条件和使用需求，灵活调整制冷和制热能力，以达到舒适的室内空气温度。
VRV系统的优势在于高效能、节能和舒适性的提升，成为商业和办公建筑中的首选空调系统。
VRV空调系统的原理是基于变频技术。
传统的空调系统通常采用定频压缩机，只能以固定的频率运行，无法根据实际需求进行调整。
而VRV系统采用了变频压缩机，可以根据实际需要调整运行的频率和制冷/制热能力。
通过这种方式，在室内温度达到设定值后，系统可以减小能耗，稳定室内温度，提高舒适性。
VRV系统的应用主要分为两个方面：商业建筑和办公建筑。
在商业建筑中，例如大型购物中心、酒店和超市等场所，VRV系统能够根据不同区域的使用需求，实现独立的温控和控制，提高能源利用率，节省能源成本。
在办公建筑中，VRV系统可以更精确地调节室内温度，提供更舒适的工作环境，提高员工的工作效率和生产力。
VRV系统的另一个重要应用领域是热回收系统。
在传统的空调系统中，热能大部分是通过冷凝器排放到室外空气中。
而VRV系统可以通过热回收技术，将冷凝器排放的热能收集回来，再利用到其他需要加热的区域，如暖气和热水供应等。
这样可以大幅度提高能源利用率，降低能源消耗和碳排放。
总之，VRV空调系统通过变频技术和智能控制系统的应用，实现了高效能、节能和舒适性的提升。
它能够根据不同的环境条件和使用需求，灵活调整制冷和制热能力，提供舒适的室内空气温度。
在商业和办公建筑中有着广泛的应用，能够提高能源利用率，节省能源成本，并通过热回收技术进一步降低能源消耗和碳排放。
随着技术的不断发展，VRV空调系统有着更加广阔的应用前景。

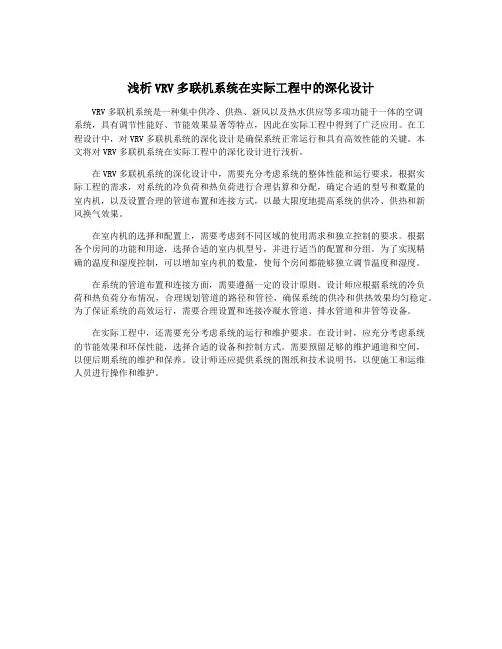

浅析VRV多联机系统在实际工程中的深化设计
VRV多联机系统是一种集中供冷、供热、新风以及热水供应等多项功能于一体的空调
系统，具有调节性能好、节能效果显著等特点，因此在实际工程中得到了广泛应用。
在工
程设计中，对VRV多联机系统的深化设计是确保系统正常运行和具有高效性能的关键。
本
文将对VRV多联机系统在实际工程中的深化设计进行浅析。
在VRV多联机系统的深化设计中，需要充分考虑系统的整体性能和运行要求。
根据实
际工程的需求，对系统的冷负荷和热负荷进行合理估算和分配，确定合适的型号和数量的
室内机，以及设置合理的管道布置和连接方式，以最大限度地提高系统的供冷、供热和新
风换气效果。
在室内机的选择和配置上，需要考虑到不同区域的使用需求和独立控制的要求。
根据
各个房间的功能和用途，选择合适的室内机型号，并进行适当的配置和分组。
为了实现精
确的温度和湿度控制，可以增加室内机的数量，使每个房间都能够独立调节温度和湿度。
在系统的管道布置和连接方面，需要遵循一定的设计原则。
设计师应根据系统的冷负
荷和热负荷分布情况，合理规划管道的路径和管径，确保系统的供冷和供热效果均匀稳定。
为了保证系统的高效运行，需要合理设置和连接冷凝水管道、排水管道和井管等设备。
在实际工程中，还需要充分考虑系统的运行和维护要求。
在设计时，应充分考虑系统
的节能效果和环保性能，选择合适的设备和控制方式。
需要预留足够的维护通道和空间，
以便后期系统的维护和保养。
设计师还应提供系统的图纸和技术说明书，以便施工和运维
人员进行操作和维护。

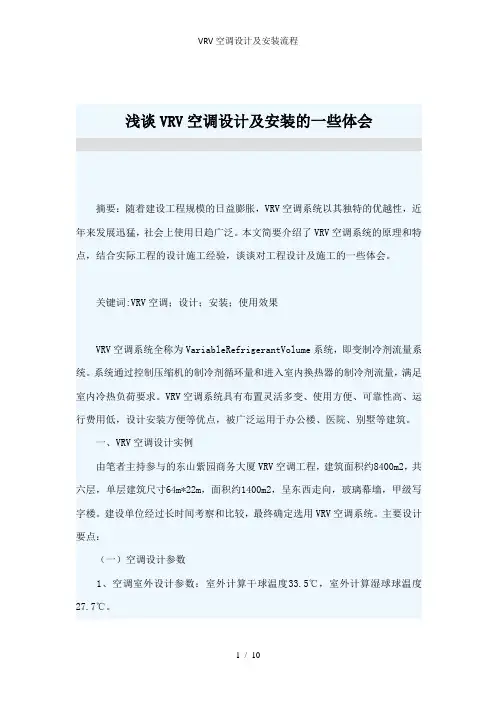

浅谈VRV空调设计及安装的一些体会摘要：随着建设工程规模的日益膨胀，VRV空调系统以其独特的优越性，近年来发展迅猛，社会上使用日趋广泛。
本文简要介绍了VRV空调系统的原理和特点，结合实际工程的设计施工经验，谈谈对工程设计及施工的一些体会。
关键词:VRV空调；设计；安装；使用效果VRV空调系统全称为VariableRefrigerantVolume系统，即变制冷剂流量系统。
系统通过控制压缩机的制冷剂循环量和进入室内换热器的制冷剂流量，满足室内冷热负荷要求。
VRV空调系统具有布置灵活多变、使用方便、可靠性高、运行费用低，设计安装方便等优点，被广泛运用于办公楼、医院、别墅等建筑。
一、VRV空调设计实例由笔者主持参与的东山紫园商务大厦VRV空调工程，建筑面积约8400m2，共六层，单层建筑尺寸64m*22m，面积约1400m2，呈东西走向，玻璃幕墙，甲级写字楼。
建设单位经过长时间考察和比较，最终确定选用VRV空调系统。
主要设计要点：（一）空调设计参数1、空调室外设计参数：室外计算干球温度33.5℃，室外计算湿球球温度27.7℃。
2、空调室内设计参数：室内设计干球温度24-26℃，室内设计相对湿度＜65%，室内设计噪声标准40-50dB（A），室内设计新风量标准30m3/h。
（二）空调系统布置及选型。
根据建筑结构特点，经计算，每层平均冷负荷为约84HP，决定采用12套室外机组，分别为6套36HP机组（由3个12HP模块单元机组组成），6套48HP机组（由4个12HP模块单元机组组成）。
室外机组放置在天面，每套室外机组及其配套室内机组自成一套独立的VRV空调系统。
由于各层房间功能不同，冷负荷有差异，并且考虑到室外机组的安装位置和冷量衰减因素，部分室外机组需跨层拖动室内机。
室内各房间室内机数量共175台，根据装修造型要求大部分设计采用暗装天花风管低静压式室内机，少部分采用四面出风天花明装室内机。
设备选型参数及数量表：系统图如下：二、VRV空调系统安装工艺流程三、VRV空调系统安装工艺要点1、室内机安装1.1室内机单独设置支吊架。

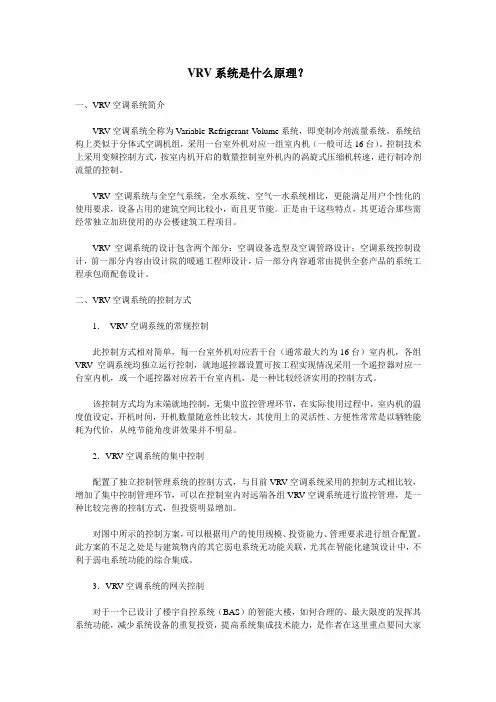

VRV系统是什么原理？一、VRV空调系统简介VRV空调系统全称为V ariable Refrigerant V olume系统，即变制冷剂流量系统。
系统结构上类似于分体式空调机组，采用一台室外机对应一组室内机（一般可达16台）。
控制技术上采用变频控制方式，按室内机开启的数量控制室外机内的涡旋式压缩机转速，进行制冷剂流量的控制。
VRV空调系统与全空气系统，全水系统、空气—水系统相比，更能满足用户个性化的使用要求，设备占用的建筑空间比较小，而且更节能。
正是由于这些特点，其更适合那些需经常独立加班使用的办公楼建筑工程项目。
VRV空调系统的设计包含两个部分：空调设备选型及空调管路设计；空调系统控制设计，前一部分内容由设计院的暖通工程师设计，后一部分内容通常由提供全套产品的系统工程承包商配套设计。
二、VRV空调系统的控制方式1．VRV空调系统的常规控制此控制方式相对简单，每一台室外机对应若干台（通常最大约为16台）室内机，各组VRV空调系统均独立运行控制，就地遥控器设置可按工程实现情况采用一个遥控器对应一台室内机，或一个遥控器对应若干台室内机，是一种比较经济实用的控制方式。
该控制方式均为末端就地控制，无集中监控管理环节，在实际使用过程中，室内机的温度值设定，开机时间，开机数量随意性比较大，其使用上的灵活性、方便性常常是以牺牲能耗为代价，从纯节能角度讲效果并不明显。
2．VRV空调系统的集中控制配置了独立控制管理系统的控制方式，与目前VRV空调系统采用的控制方式相比较，增加了集中控制管理环节，可以在控制室内对远端各组VRV空调系统进行监控管理，是一种比较完善的控制方式，但投资明显增加。
对图中所示的控制方案，可以根据用户的使用规模、投资能力、管理要求进行组合配置。
此方案的不足之处是与建筑物内的其它弱电系统无功能关联，尤其在智能化建筑设计中，不利于弱电系统功能的综合集成。
3．VRV空调系统的网关控制对于一个已设计了楼宇自控系统（BAS）的智能大楼，如何合理的、最大限度的发挥其系统功能，减少系统设备的重复投资，提高系统集成技术能力，是作者在这里重点要同大家探讨的问题。

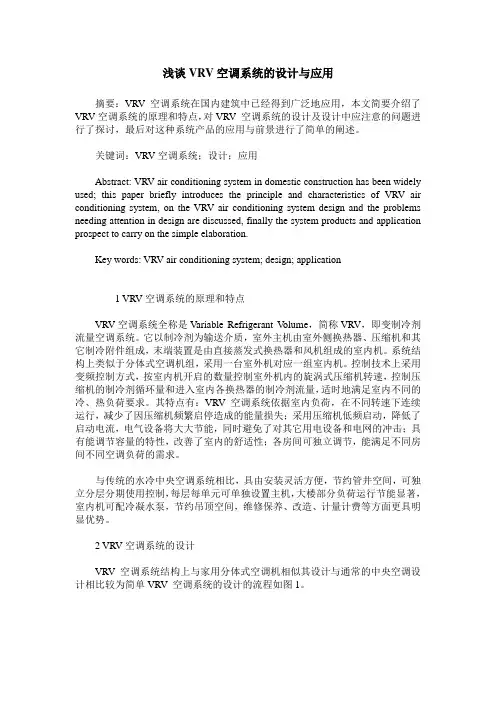

浅谈VRV空调系统的设计与应用摘要：VRV 空调系统在国内建筑中已经得到广泛地应用，本文简要介绍了VRV空调系统的原理和特点，对VRV 空调系统的设计及设计中应注意的问题进行了探讨，最后对这种系统产品的应用与前景进行了简单的阐述。
关键词：VRV空调系统；设计；应用Abstract: VRV air conditioning system in domestic construction has been widely used; this paper briefly introduces the principle and characteristics of VRV air conditioning system, on the VRV air conditioning system design and the problems needing attention in design are discussed, finally the system products and application prospect to carry on the simple elaboration.Key words: VRV air conditioning system; design; application1 VRV空调系统的原理和特点VRV空调系统全称是Variable Refrigerant V olume，简称VRV，即变制冷剂流量空调系统。
它以制冷剂为输送介质，室外主机由室外侧换热器、压缩机和其它制冷附件组成，末端装置是由直接蒸发式换热器和风机组成的室内机。
系统结构上类似于分体式空调机组，采用一台室外机对应一组室内机。
控制技术上采用变频控制方式，按室内机开启的数量控制室外机内的旋涡式压缩机转速，控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，适时地满足室内不同的冷、热负荷要求。
其特点有：VRV空调系统依据室内负荷，在不同转速下连续运行，减少了因压缩机频繁启停造成的能量损失；采用压缩机低频启动，降低了启动电流，电气设备将大大节能，同时避免了对其它用电设备和电网的冲击；具有能调节容量的特性，改善了室内的舒适性；各房间可独立调节，能满足不同房间不同空调负荷的需求。

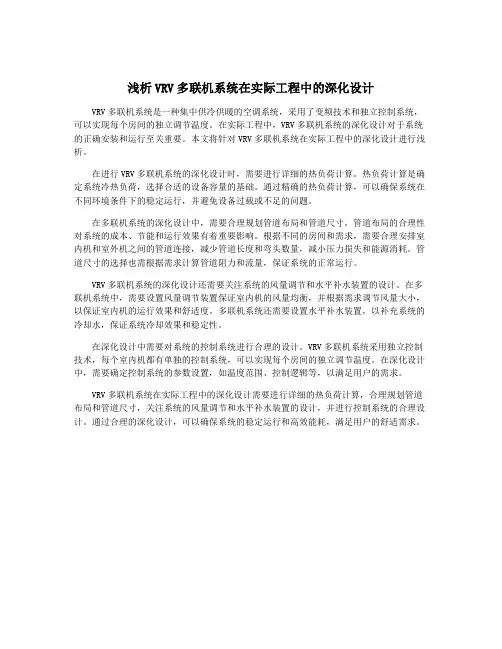

浅析VRV多联机系统在实际工程中的深化设计VRV多联机系统是一种集中供冷供暖的空调系统，采用了变频技术和独立控制系统，可以实现每个房间的独立调节温度。
在实际工程中，VRV多联机系统的深化设计对于系统的正确安装和运行至关重要。
本文将针对VRV多联机系统在实际工程中的深化设计进行浅析。
在进行VRV多联机系统的深化设计时，需要进行详细的热负荷计算。
热负荷计算是确定系统冷热负荷，选择合适的设备容量的基础。
通过精确的热负荷计算，可以确保系统在不同环境条件下的稳定运行，并避免设备过载或不足的问题。
在多联机系统的深化设计中，需要合理规划管道布局和管道尺寸。
管道布局的合理性对系统的成本、节能和运行效果有着重要影响。
根据不同的房间和需求，需要合理安排室内机和室外机之间的管道连接，减少管道长度和弯头数量，减小压力损失和能源消耗。
管道尺寸的选择也需根据需求计算管道阻力和流量，保证系统的正常运行。
VRV多联机系统的深化设计还需要关注系统的风量调节和水平补水装置的设计。
在多联机系统中，需要设置风量调节装置保证室内机的风量均衡，并根据需求调节风量大小，以保证室内机的运行效果和舒适度。
多联机系统还需要设置水平补水装置，以补充系统的冷却水，保证系统冷却效果和稳定性。
在深化设计中需要对系统的控制系统进行合理的设计。
VRV多联机系统采用独立控制技术，每个室内机都有单独的控制系统，可以实现每个房间的独立调节温度。
在深化设计中，需要确定控制系统的参数设置，如温度范围、控制逻辑等，以满足用户的需求。
VRV多联机系统在实际工程中的深化设计需要进行详细的热负荷计算，合理规划管道布局和管道尺寸，关注系统的风量调节和水平补水装置的设计，并进行控制系统的合理设计。
通过合理的深化设计，可以确保系统的稳定运行和高效能耗，满足用户的舒适需求。
浅析VRV多联机系统在实际工程中的深化设计
VRV多联机系统是一种集中供冷供热的空调系统，通过一台主机连接多个室内机，实现不同空间的个别控制。
在实际工程中，需要进行深化设计来满足不同的使用需求和空间特点。
在进行VRV多联机系统的深化设计时，需要考虑到不同房间的负荷需求差异。
不同房间的面积、朝向、使用用途等因素会导致不同的负荷需求，因此需要进行负荷计算，确定每个房间需要的冷热量，从而合理配置室内机的数量和容量。
还需要考虑到各个房间之间的热平衡问题，避免出现某些房间过热或过冷的情况。
还需要考虑到VRV多联机系统与其他系统的协同工作。
在实际工程中，VRV多联机系统往往需要与其他系统进行协同工作，如新风系统、空气净化系统等。
这就要求在深化设计中考虑到各个系统之间的配合和联动，确保系统能够正常运行并满足使用需求。
在深化设计中还需要考虑到VRV多联机系统的管道布置和管道长度等问题。
由于VRV 多联机系统需要通过管道连接主机和室内机，因此需要合理设计管道的布置和管道长度。
管道布置应避免过多的弯曲和扩管，以减小管道压力损失。
管道长度也要控制在一定范围内，避免过长导致能耗增加和系统运行效率下降。
在深化设计中还需要考虑到VRV多联机系统的控制和调试。
VRV多联机系统的控制是通过中央控制器实现的，因此需要考虑到控制系统的布线和控制逻辑的设计。
在系统调试过程中，需要对各个室内机进行调试和平衡，确保各个室内机的运行状态一致，系统能够正常运行。
什么是VRV空调系统 VRV空调系统全称是Varied Refrigerant Volume，简称VRV，是一种冷剂式空调系统，它以制冷剂为输送介质，室外主机由室外侧换热器、压缩机和其他制冷附件组成，末端装置是由直接蒸发式换热器和风机组成的室内机。一台室外机通过管路能够向若干个室内机输送制冷剂液体。通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求VRV系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间不同空调负荷的需求。但该系统控制复杂，对管材材质、制造工艺、现场焊接等方面要求非常高，且其初投资比较高。
VRV空调与其它中央空调对比-VRV空调系统优势有哪些 VRV空调系统是一种冷剂式空调系统，也有人称为VRF空调系统，这两种空调系统工作原理类似，只是名称各异。VRV空调是目前最流行的空调系统之一，与其它主流空调系统相比，VRV空调有着其它空调系统无法比拟的优势，下面舒适100网以大金VRV空调系统为例，看看RV空调与其它中央空调对比，VRV空调系统优势有哪些。 VRV变频中央空调分体机 VRV变频中央空调机组是分体式空调机组微风冷冷水式空调机组相结合的一种空调机组。VRV变频中央空调系统与风冷冷水式中央空调系统相比较，节省了冷冻水系统的初次投入和运行费用，直接采取制冷剂在全部空调系统中轮回供冷；VRV变频中央空调机组的室外机体积小，可以机动放置于修建物的天面或各层平台，安装方便，无需单独设置制冷机房，节省了机组设备的占用面积。 水冷冷水式中央空调系统 风冷冷水式中央空调系统的初次投入资金一般为3000~5000元/Kw。风冷冷水式空调机组制冷系数一般都为2.8~3.2，所以运行费用比水冷冷水机组的运行费用要高25%左右。 因其制冷系数低，一般为2.6~3.0，所以运行费用高。每一台室内机对应一台室外机，彼此衔接的冷媒管在室内很难暗藏，并且室外机的安装重大影响修筑物外破面的雅观。 风冷冷水式中央空调系统 水冷冷水机组的制冷系数高，一般都高于5.0，所以运行费用相对分体式空调器的运行费用要节省良多。 VRV变频中央空调系统 VRV变频中央空调体系的初次投入资金普通为7000~10000元/Kw。固然VRV变频中心空调机组的制冷系数正常都为2.8~3.2，然而一台VRV变频中央空调机组的室外机可以配置多台室内机，并且室外机的工作负荷可以依据室内负荷的变更而主动调节，因而其运行用度最为节省，与其余的中央空调系统比拟，节能约30%左右。 另外，单台空调器可以实现变频控制，但初次投入资金也相应增添至2000~3000元/Kw。 风冷冷水式空调机组是分体式空调机组和水冷冷水式空调机组相联合的一种空调机组。风冷冷水式中央空调系统与水冷冷水式中央空调系统相比拟，节省了冷却水系统的初次投入和运行费用；风冷冷水式机组可以放置于建造物的天面，无需单独设置制冷机房，节省了机组设备的占用面积。 水冷冷水式中央空调系统的初次投入资金一般为4000~6000元/Kw。需要设置制冷机房和空调机房，同时要配置冷冻水泵、冷却水泵和冷却水塔；占用面积和空间多，且安装比较庞杂。 各个空调房间可能单独掌握室内空调设备的启停和室内温度参数的设置。当总负荷产生变化时，制冷机组可以实现变频节制，超级测试，非常准确，在10~100%的负荷之间相应转变工作负荷，但是制冷机组仍需持续工作。 风冷冷水式空调机组也可以依照空调负荷的变化实现机组变频控制，但是制冷机组仍需继承工作。 目前，家用中央空调市场主要以VRV空调系统和风冷冷水式空调机组为主，VRV空调系统主要来自日系品牌，大名鼎鼎的大金中央空调就属于VRV空调系统，而风冷水式空调机组主要来自美国，特灵、约克、开利等都是不错的选择。这两种空调系统互有优劣，用户可以根据需要进行选择。
什么是VRV空调系统VRV空调系统全称是Varied Refrigerant Volume，简称VRV，是一种冷剂式空调系统，它以制冷剂为输送介质，室外主机由室外侧换热器、压缩机和其他制冷附件组成，末端装置是由直接蒸发式换热器和风机组成的室内机。
一台室外机通过管路能够向若干个室内机输送制冷剂液体。
通过控制压缩机的制冷剂循环量和进入室内各换热器的制冷剂流量，可以适时地满足室内冷、热负荷要求VRV系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间不同空调负荷的需求。
但该系统控制复杂，对管材材质、制造工艺、现场焊接等方面要求非常高，且其初投资比较高。
VRV空调与其它中央空调对比-VRV空调系统优势有哪些VRV空调系统是一种冷剂式空调系统，也有人称为VRF空调系统，这两种空调系统工作原理类似，只是名称各异。
VRV空调是目前最流行的空调系统之一，与其它主流空调系统相比，VRV空调有着其它空调系统无法比拟的优势，下面舒适100网以大金VRV空调系统为例，看看RV空调与其它中央空调对比，VRV空调系统优势有哪些。
VRV变频中央空调分体机VRV变频中央空调机组是分体式空调机组微风冷冷水式空调机组相结合的一种空调机组。
VRV变频中央空调系统与风冷冷水式中央空调系统相比较，节省了冷冻水系统的初次投入和运行费用，直接采取制冷剂在全部空调系统中轮回供冷；VRV变频中央空调机组的室外机体积小，可以机动放置于修建物的天面或各层平台，安装方便，无需单独设置制冷机房，节省了机组设备的占用面积。
水冷冷水式中央空调系统风冷冷水式中央空调系统的初次投入资金一般为3000~5000元/Kw。
风冷冷水式空调机组制冷系数一般都为2.8~3.2，所以运行费用比水冷冷水机组的运行费用要高25%左右。
因其制冷系数低，一般为2.6~3.0，所以运行费用高。
每一台室内机对应一台室外机，彼此衔接的冷媒管在室内很难暗藏，并且室外机的安装重大影响修筑物外破面的雅观。
暖通知识VRV（Variable Refrigerant Volume）——变冷媒流量多联系统，即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统。
由室外机、室内机和冷媒配管三部分组成。
一台室外机通过冷媒配管连接到多台室内机，根据室内机信号控制室外机对其分配制冷剂流量和状态，从而实现不同空间的冷热输出要求。
（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。
直射的阳光或高温热源会使空调制冷不及时，制冷效果差。
（2）室外机安装位置应选择尽可能离室内机较近的地方，又要考虑空气流通、无阳光或少阳光照射的条件。
室外机组应安装在空调房间的外墙，朝向最好为北向，其次为南向，最差为东、西向。
如图1-1。
（3）室外机进空气的侧面及后面应留有10 cm以上的空间，前面排风方向空间距离应在70cm以上。
各室外机由于结构不同，所需空间尺寸也不相同应参考说明书中的规定。
（4）空调器的安装面应坚固结实，具有足够的承载能力。
安装面为建筑物的旧壁或屋顶时，必须具有实心砖、混凝土或与其强度等效的安装面。
安装场地应能承受室外机的重量，且应该无振动，不引起噪声的增大。
比如：空调安在突出的阳台上会产生强烈共振，噪声大。
一般安在卧室的窗户下面，隔着窗、墙，会大大减少噪声。
而且安在窗户下面伸手可及，保证以后维护清洗、用户套空调罩以及检修等的方便。
（5）排出空气和噪声不影响邻居的场所。
（6）建筑物内部的过道、楼梯、出口等公用地方不应安装空调器的室外机。
（7）空调器的室外机组不应占用公共人行道，沿道路两侧建筑物安装的空调器其安装架底部距地面的距离应大于2.5m。
（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。
直射的阳光或高温热源会使空调制冷不及时，制冷效果差。
VRV空调系统VRV空调系统简述VRV（Variable Refrigerant Volume）系统——变冷媒流量多联系统，即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统。
该系统由日本大金工业株式会社于1982年开发上市，“VRV”也成为大金变冷媒流量多联系统的注册商标，因此，现业界也用“VRF”一词对同类系统加以区分。
VRV系统由室外机、室内机和冷媒配管三部分组成。
一台室外机通过冷媒配管连接到多台室内机，根据室内机电脑板反馈的信号，控制其向内机输送的制冷剂流量和状态，从而实现不同空间的冷热输出要求。
VRV系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间不同空调负荷的需求。
但该系统对管材材质、制造工艺、现场焊接等方面要求非常高，且其初投资比较高。
其控制系统由厂家进行集成，因此无需进行后期开发，多数厂家更在其产品基础上推出了多种功能齐全的智能控制系统，如大金的i-Manager系统，用于大型楼宇的集中管理，相对传统中央空调，其集控的设计、施工、使用更加便利，功能也更人性化。
VRV虽然名为“变冷媒流量”，但其运行原理不仅止于对冷媒流量的控制。
现今的VRV系统对输出容量的调节主要依赖于两方面：一是改变压缩机工作状态，从而调节制冷剂的温度和压力，以此为依据又可分为变频系统和数码涡旋系统二种；二是通过室内、外机处的电子膨胀阀调节，改变送入末端（室内机）的冷媒流量和状态，从而实现不同的末端输出。
相对于传统冷水机组，该系统自成体系，基本无需后期的复杂设计，运行管理也极为便利，可算是空调中的“傻瓜机”。
基于以上原理，该系统在应对大楼的加班运行时，灵活节能的特点尤其突出，因此在办公建筑中应用相当广泛。
自从大金公司80年代发明了VRV系统之后,很多极其注意空间利用的商铺都选择这种算不上真正中央空调的新系统。
由于VRV系统只是输送制冷剂到每个房间的分机,所以不需要设计独立的风道(新风系统另外安排风道), 做到了设备的小型化和安静化。
vrv设计流程VRV设计流程是指在进行VRV（Variable Refrigerant Volume）系统的设计时所需要遵循的一系列步骤和流程。
VRV系统是一种集中供冷供暖的系统，具有灵活性高、能效高等特点，因此在建筑空调设计中得到了广泛应用。
本文将详细介绍VRV设计流程的各个环节，以帮助读者更好地理解和应用这一设计方法。
一、需求分析在进行VRV系统的设计之前，首先需要进行需求分析。
这包括了对建筑物的使用功能、使用人数、使用时间等方面的了解，以确定所需的冷热负荷、空调区域划分、系统运行模式等基本参数。
二、系统选型根据需求分析的结果，选择合适的VRV系统进行设计。
这包括了室内机和室外机的选型，根据建筑物的布局和空调需求，确定每个室内机的容量和数量，以及室外机的容量和数量。
三、管道设计在进行VRV系统的管道设计时，需要考虑到室内机与室外机之间的连接，以及室内机之间的连接。
管道的设计应满足系统的运行需求，包括冷媒流量、管道直径、管道长度、管道布置等方面的要求。
四、控制系统设计VRV系统的控制系统设计是保证系统正常运行的关键。
在进行控制系统设计时，需要考虑到室内机之间的协调控制、室外机与室内机之间的协调控制，以及系统的故障保护和安全控制等方面的要求。
五、系统布线设计VRV系统的布线设计是保证系统正常运行的基础。
在进行布线设计时，需要考虑到电源供应、信号传输、控制线路等方面的要求，保证系统的可靠性和稳定性。
六、施工图设计在进行VRV系统的施工图设计时，需要根据实际情况进行详细的设计和标注，包括室内机和室外机的安装位置、管道的布置、控制线路的布置等方面的要求。
七、系统调试与运行在VRV系统的调试与运行阶段，需要进行系统的功能测试、故障排除、运行参数的调整等工作，以确保系统正常运行，并满足设计要求。
总结：VRV设计流程包括需求分析、系统选型、管道设计、控制系统设计、系统布线设计、施工图设计、系统调试与运行等环节。
系统介绍及算量（工程量计算）（）系统——变冷媒流量多联系统，即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统，又称空调多联机系统。
系统由室外机、室内机和冷媒配管三部分组成。
一台室外机通过冷媒配管连接到多台室内机，根据室内机电脑板反馈的信号，控制其向内机输送的制冷剂流量和状态，从而实现不同空间的冷热输出要求。
系统特点：空调系统具有明显的的节能、舒适效果，该系统依据室内负荷，在不同转速下连续运行，减少了因压缩机频繁启停造成的能量损失；采用压缩机低频启动，降低了启动电流，电气设备将大大节能，同时避免了对其它用电设备和电网的冲击；具有能调节容量的特性，改善了室内的舒适性。
空调系统具有设计安装方便、布置灵活多变、建筑空间小、使用方便、可靠性高、运行费用低、不需机房、无水系统等优点。
需要计算的工程量：室内机、室外机、分歧器冷媒管（铜管）、冷凝水管（镀锌钢管）管道保温（像塑保温）、管道试验（气压实验、脱脂实验、压缩空气吹扫）室内机、室外机是算个数的，按相应的型号统计数量。
这里小编重点给大家讲一下冷媒管和分歧器的算量。
冷媒管的算量其实和其他的管道一样，是按照管径计算相应的长度。
但是它和其他管道不一样的地方是在于在图纸上的表示方法。
如图2如上图所示，冷媒管管径的标识是由两个管径组成的Φ31.75/19.05，也就是说，这一根线代表着两根管，分别是气侧管和液侧管，管径大的为气侧管管径，小的为液侧管管径。
统计管道工程量的时候要按照单个管径去统计长度的，所以管道工程量计算的时候，需要多注意下，可能一不留神就会少算、算错。
再来说一下分歧器，分歧器又称分歧管，他的作用就是类似于普通水管里面的三通，用来连接冷媒管的。
和其他三通不同的是，在图纸上他是有相应的图例的表示的，例如上图中的三角形，表示的就是分歧器。
分歧器的算法和三通一样，按照连接冷媒管的规格型号计算个数。
小编在这里要提醒大家的是，一根线代表两根管，这里一个分歧器的图例也是代表两个分歧器。
浅析VRV多联机系统在实际工程中的深化设计
VRV多联机系统是一种集中供暖和制冷的空调系统，它通过连接多个室内机和一个或
多个室外机来实现空调和供暖功能。
在实际工程中，VRV多联机系统的深化设计十分重要，它能够确保系统的稳定运行和高效能的工作。
本文将对VRV多联机系统在实际工程中的深
化设计进行浅析。
VRV多联机系统在实际工程中的深化设计需要考虑到系统的整体设计。
这包括室内机
和室外机的布置位置，管道的设计和布置，以及系统的总装容量等。
在室内机的布置上，
需要考虑到房间的大小、用途和布局，以便确定室内机的数量和安装位置。
在室外机的布
置上，需要考虑到室外机的数量和安装位置，以便满足系统的总装容量要求。
管道的设计
和布置需要考虑到管道的长度、直径和材料等因素，以确保系统的运行效率和运行稳定
性。
VRV多联机系统在实际工程中的深化设计需要考虑到系统的整体设计、控制设计和管
道配管设计等方面。
只有进行科学合理的深化设计，才能确保VRV多联机系统的稳定运行
和高效能的工作。
VRV空调系统原理VRV空调系统，全称Variable Refrigerant Volume，即可变制冷剂容量空调系统，是一种采用可变制冷剂容量技术的中央空调系统。
该系统由一台或多台室外机和多个室内机组成，通过一组管道和控制系统进行连接和控制。
VRV空调系统的特点是可以根据需求实时调节室内和室外机之间的制冷量，以达到更好的空调控制和能源效率。
1.制冷剂循环VRV空调系统中使用的制冷剂一般为R410A，其循环是通过两个独立的回路实现的。
一个是室外机回路，包括压缩机、冷凝器、膨胀阀和四通换向阀；另一个是室内机回路，包括室内机、膨胀阀和冷凝管。
当用户需要冷暖空调时，室外机通过压缩机将制冷剂从室内机抽出，经过压缩后，通过冷凝器冷却，并流回室内机进行室内空调。
2.可变制冷剂容量技术VRV空调系统的核心技术是可变制冷剂容量技术，通过对室外机的压缩机调速来实现室内机的制冷量调节。
当需要制冷时，压缩机的运行速度增加，制冷剂流速加快，达到提高制冷效果的目的；当需要加热时，压缩机的运行速度减慢，制冷剂流速减缓，室内机提供适当的制热效果。
3.室内机组分配和控制在VRV空调系统中，室内机的组分配由控制系统完成。
控制系统可以根据不同区域的需求和环境条件，智能地分配制冷量给各个室内机。
比如在炎热的夏天，需要更多的冷气供应；而在寒冷的冬天，则需要增加制热量。
通过控制系统，可以实现自动分配和调节室内机组的状态，以达到更好的舒适性和能源效率。
4.节能和智能控制VRV空调系统通过优化系统运行状态来实现节能目标。
在系统运行的过程中，室内机和室外机之间的制冷量可以根据需求自动调节，避免了能源浪费。
此外，VRV空调系统还采用了智能控制技术，可以通过网络连接实现集中控制和监测。
用户可以通过手机、电脑或控制面板实现对空调系统的远程控制，从而提高了空调系统的智能化和便捷性。
总结起来，VRV空调系统采用可变制冷剂容量技术，通过对制冷剂流量和室内机组的组分配控制实现室内和室外机之间的制冷量调节。
