VRV(多联机)空调系统设计与介绍

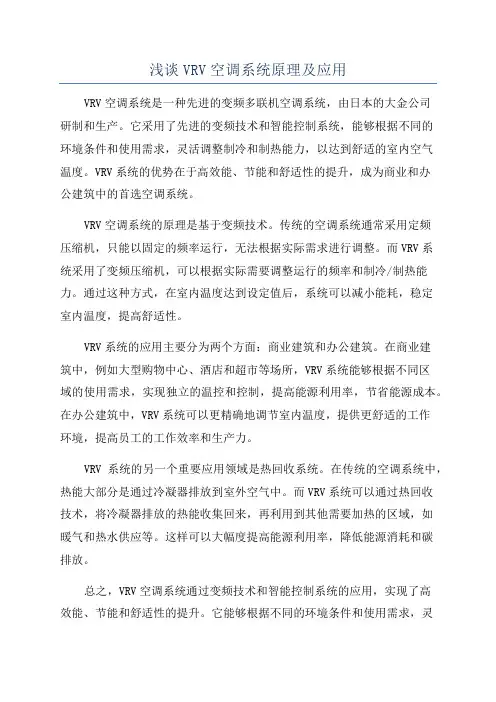

浅谈VRV空调系统原理及应用VRV空调系统是一种先进的变频多联机空调系统，由日本的大金公司研制和生产。

它采用了先进的变频技术和智能控制系统，能够根据不同的环境条件和使用需求，灵活调整制冷和制热能力，以达到舒适的室内空气温度。

VRV系统的优势在于高效能、节能和舒适性的提升，成为商业和办公建筑中的首选空调系统。

VRV空调系统的原理是基于变频技术。

传统的空调系统通常采用定频压缩机，只能以固定的频率运行，无法根据实际需求进行调整。

而VRV系统采用了变频压缩机，可以根据实际需要调整运行的频率和制冷/制热能力。

通过这种方式，在室内温度达到设定值后，系统可以减小能耗，稳定室内温度，提高舒适性。

VRV系统的应用主要分为两个方面：商业建筑和办公建筑。

在商业建筑中，例如大型购物中心、酒店和超市等场所，VRV系统能够根据不同区域的使用需求，实现独立的温控和控制，提高能源利用率，节省能源成本。

在办公建筑中，VRV系统可以更精确地调节室内温度，提供更舒适的工作环境，提高员工的工作效率和生产力。

VRV系统的另一个重要应用领域是热回收系统。

在传统的空调系统中，热能大部分是通过冷凝器排放到室外空气中。

而VRV系统可以通过热回收技术，将冷凝器排放的热能收集回来，再利用到其他需要加热的区域，如暖气和热水供应等。

这样可以大幅度提高能源利用率，降低能源消耗和碳排放。

总之，VRV空调系统通过变频技术和智能控制系统的应用，实现了高效能、节能和舒适性的提升。

它能够根据不同的环境条件和使用需求，灵活调整制冷和制热能力，提供舒适的室内空气温度。

在商业和办公建筑中有着广泛的应用，能够提高能源利用率，节省能源成本，并通过热回收技术进一步降低能源消耗和碳排放。

随着技术的不断发展，VRV空调系统有着更加广阔的应用前景。

VRV空调系统设计与介绍VRV是Variable Refrigerant Volume(变频多联机)的缩写，是一种集中控制的多联机空调系统。

它采用了一种智能控制技术，可以根据不同的室内温度需求，自动调节空调系统的运行状态，实现节能和舒适的效果。

下面将详细介绍VRV多联机空调系统的设计和特点。

一、设计特点：1.多联机布线灵活：VRV系统的室内机可以通过管道连接到一个或多个室外机，可以根据实际需求自由调整室内机数量和布局，并且不受管道长度限制，适用于各种建筑结构。

2.高能效节能：VRV系统可以根据室内温度需求，自动调节制冷量和运行状态，达到节能效果。

而且在多个室内机同时运行的情况下，不同室内机可以根据需求进行独立制冷，避免能量浪费。

3.智能控制：VRV系统可以通过电脑或手机等终端，实现对系统的集中控制和监测，可以根据实际需求进行调整和操作。

而且还可以根据室内温度、人员流动等因素进行智能联动控制，实现智能化管理。

4.低噪音运行：VRV系统采用变频控制技术，可以根据室内温度变化自动调节制冷负荷和制冷剂量，减少室外机的运行频率和噪音。

而且还采用了先进的隔音技术，进一步降低噪音。

5.宽温区运行：VRV系统适用于不同的气候区域，可以在宽温区内正常运行，无需额外的附加设备或改变系统结构，确保在严寒或酷热的环境下持续稳定工作。

二、系统组成：1.室外机：VRV系统的室外机是整个系统的核心部件，包括了压缩机、换热器、控制电路等。

室外机可以根据需要连接多个室内机，通过管道传输制冷制热介质。

2.室内机：VRV系统的室内机包括了吊顶式机、壁挂式机、柜式机等多种类型，可以根据实际需求进行选择和布置。

室内机通过管道连接到室外机，实现室内空气的制冷和制热。

3.控制系统：VRV系统的控制系统包括了主控制器、电子扩展阀、传感器等，通过集中控制和监测，实现对系统的运行状态和参数的调整和管理。

4.管道系统：VRV系统的管道系统用于传输制冷制热介质，包括了管道、阀门、连接件等。

VRV（Variable Refrigerant Volume）系统——变冷媒流量多联系统，即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统。

该系统由日本大金工业株式会社于1982年开发上市，“VRV”也成为大金变冷媒流量多练系统的注册商标，因此，现业界也用“VRF”一词对同类系统加以区分。

VRV系统由室外机、室内机和冷媒配管三部分组成。

一台室外机通过冷媒配管连接到多台室内机，根据室内机电脑板反馈的信号，控制其向内机输送的制冷剂流量和状态，从而实现不同空间的冷热输出要求。

VRV系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间不同空调负荷的需求。

但该系统对管材材质、制造工艺、现场焊接等方面要求非常高，且其初投资比较高。

其控制系统由厂家进行集成，因此无需进行后期开发，多数厂家更在其产品基础上推出了多种功能齐全的智能控制系统，如大金的i-Manager系统，用于大型楼宇的集中管理，相对传统中央空调，其集控的设计、施工、使用更加便利，功能也更人性化。

VRV虽然名为“变冷媒流量”，但其运行原理不仅止于对冷媒流量的控制。

现今的VRV 系统对输出容量的调节主要依赖于两方面：一是改变压缩机工作状态，从而调节制冷剂的温度和压力，以此为依据又可分为变频系统和数码涡旋系统二种；二是通过室内、外机处的电子膨胀阀调节，改变送入末端（室内机）的冷媒流量和状态，从而实现不同的末端输出。

相对于传统冷水机组，该系统自成体系，基本无需后期的复杂设计，运行管理也极为便利，可算是空调中的“傻瓜机”。

基于以上原理，该系统在应对大楼的加班运行时，灵活节能的特点尤其突出，因此在办公建筑中飞应用相当广泛。

自从大金公司80年代发明了VRV系统之后,很多极其注意空间利用的商铺都选择这种算不上真正中央空调的新系统。

由于VRV系统只是输送制冷剂到每个房间的分机,所以不需要设计独立的风道(新风系统另外安排风道), 做到了设备的小型化和安静化。

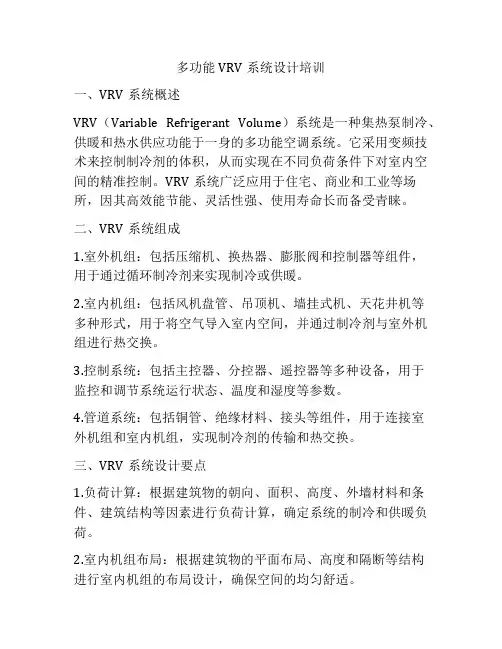

多功能VRV系统设计培训一、VRV系统概述VRV（Variable Refrigerant Volume）系统是一种集热泵制冷、供暖和热水供应功能于一身的多功能空调系统。

它采用变频技术来控制制冷剂的体积，从而实现在不同负荷条件下对室内空间的精准控制。

VRV系统广泛应用于住宅、商业和工业等场所，因其高效能节能、灵活性强、使用寿命长而备受青睐。

二、VRV系统组成1.室外机组：包括压缩机、换热器、膨胀阀和控制器等组件，用于通过循环制冷剂来实现制冷或供暖。

2.室内机组：包括风机盘管、吊顶机、墙挂式机、天花井机等多种形式，用于将空气导入室内空间，并通过制冷剂与室外机组进行热交换。

3.控制系统：包括主控器、分控器、遥控器等多种设备，用于监控和调节系统运行状态、温度和湿度等参数。

4.管道系统：包括铜管、绝缘材料、接头等组件，用于连接室外机组和室内机组，实现制冷剂的传输和热交换。

三、VRV系统设计要点1.负荷计算：根据建筑物的朝向、面积、高度、外墙材料和条件、建筑结构等因素进行负荷计算，确定系统的制冷和供暖负荷。

2.室内机组布局：根据建筑物的平面布局、高度和隔断等结构进行室内机组的布局设计，确保空间的均匀舒适。

3.管道布置：根据建筑物的结构特点和空间布置，确定管道的走向和连接方式，以确保制冷剂的传输和热交换效果。

4.控制系统设计：根据建筑物的需求和系统的性能特点，设计合理的控制策略，实现对温度和湿度等参数的精准控制。

5.安全设计：考虑到系统运行中可能出现的故障和异常情况，设计合理的安全措施和应急预案，确保系统的安全稳定运行。

四、VRV系统设计培训目标1.了解VRV系统的工作原理和结构组成，掌握其基本特点和优势。

2.掌握负荷计算的方法和原理，能够正确进行系统的制冷和供暖负荷计算。

3.熟悉室内机组的布局设计原则，能够根据建筑物的结构进行室内机组的合理布置。

4.掌握管道布置的基本要求和设计原则，能够根据建筑物的特点设计合理的管道布置方案。

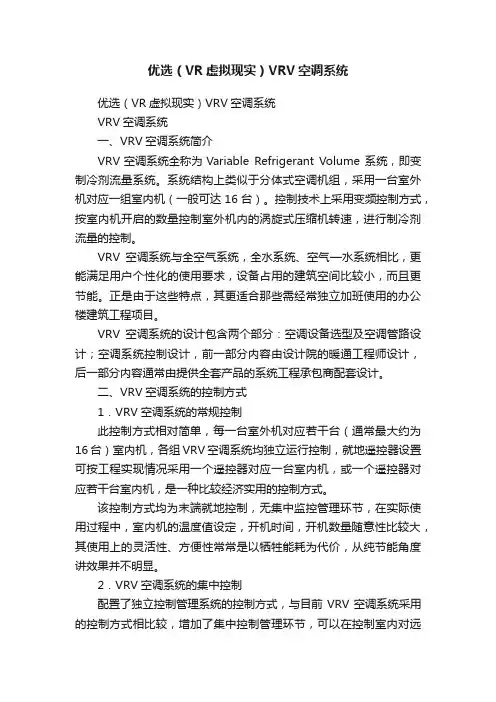

优选（VR虚拟现实）VRV空调系统优选（VR虚拟现实）VRV空调系统VRV空调系统一、VRV空调系统简介VRV空调系统全称为Variable Refrigerant Volume 系统，即变制冷剂流量系统。

系统结构上类似于分体式空调机组，采用一台室外机对应一组室内机（一般可达16台）。

控制技术上采用变频控制方式，按室内机开启的数量控制室外机内的涡旋式压缩机转速，进行制冷剂流量的控制。

VRV空调系统与全空气系统，全水系统、空气—水系统相比，更能满足用户个性化的使用要求，设备占用的建筑空间比较小，而且更节能。

正是由于这些特点，其更适合那些需经常独立加班使用的办公楼建筑工程项目。

VRV空调系统的设计包含两个部分：空调设备选型及空调管路设计；空调系统控制设计，前一部分内容由设计院的暖通工程师设计，后一部分内容通常由提供全套产品的系统工程承包商配套设计。

二、VRV空调系统的控制方式1．VRV空调系统的常规控制此控制方式相对简单，每一台室外机对应若干台（通常最大约为16台）室内机，各组VRV空调系统均独立运行控制，就地遥控器设置可按工程实现情况采用一个遥控器对应一台室内机，或一个遥控器对应若干台室内机，是一种比较经济实用的控制方式。

该控制方式均为末端就地控制，无集中监控管理环节，在实际使用过程中，室内机的温度值设定，开机时间，开机数量随意性比较大，其使用上的灵活性、方便性常常是以牺牲能耗为代价，从纯节能角度讲效果并不明显。

2．VRV空调系统的集中控制配置了独立控制管理系统的控制方式，与目前VRV空调系统采用的控制方式相比较，增加了集中控制管理环节，可以在控制室内对远端各组VRV空调系统进行监控管理，是一种比较完善的控制方式，但投资明显增加。

对控制方案，可以根据用户的使用规模、投资能力、管理要求进行组合配置。

此方案的不足之处是与建筑物内的其它弱电系统无功能关联，尤其在智能化建筑设计中，不利于弱电系统功能的综合集成。

浅析VRV多联机系统在实际工程中的深化设计1. 引言1.1 VRV多联机系统简介VRV多联机系统是一种集中供热、制冷、通风于一体的空调系统，能够实现不同房间或区域的独立温度控制。

其核心技术是采用一个集中的空气处理机组，通过多个室内机组实现对不同区域的控制，并且可以根据需要自动调整输出功率，实现能耗的优化。

在VRV多联机系统中，每个室内机组都可以单独运行，具有独立的温度控制和定时功能，实现了不同房间或区域的个性化空调需求。

VRV多联机系统还具有节能高效、安装方便、维护简单等优点，逐渐成为居家和商业空调的主流选择。

VRV多联机系统通过其灵活性和高效性，满足了不同用户的空调需求，成为目前市场上备受青睐的空调系统之一。

在实际工程中，对VRV多联机系统进行深化设计是非常必要的，可以进一步提升系统的性能和效率，确保系统在长期运行过程中的稳定性。

1.2 深化设计的必要性深化设计是指在基础设计完成的基础上，进一步优化和完善设计方案，以满足更多的需求和提高系统性能。

在VRV多联机系统的实际工程中，深化设计是十分必要的。

深化设计可以提高系统整体设计的优化。

通过细致的设计和计算，可以减少系统的能耗，提高系统的效率，减少运行成本。

深化设计还可以优化系统的供热供冷效果，提高室内舒适度，提升用户体验。

深化设计可以优化电气连接的设计。

合理的电气连接设计可以提高系统的稳定性，减少故障率，延长系统的使用寿命。

深化设计还可以减少电气线路的长度，减小线路损耗，降低能耗。

深化设计在VRV多联机系统的实际工程中具有重要意义，可以提高系统的性能和效率，降低运行成本，提升用户体验。

未来发展中，需要不断探索和改进深化设计方法，推动VRV多联机系统在实际工程中的应用。

2. 正文2.1 系统整体设计优化系统整体设计优化是VRV多联机系统中非常重要的一环，它涉及到整个系统的性能、效率和稳定性。

在实际工程中，系统整体设计优化可以通过以下几个方面来实现。

在近期建筑工程项目的设计中，设计院方面的设计已有不少采用VRV空调系统，并有增多的趋势。

一、VRV空调系统简介VRV空调系统全称为Variable Refrigerant Volume系统，即变制冷剂流量系统。

系统结构上类似于分体式空调机组，采用一台室外机对应一组室内机（一般可达16台）。

控制技术上采用变频控制方式，按室内机开启的数量控制室外机内的涡旋式压缩机转速，进行制冷剂流量的控制。

VRV空调系统与全空气系统，全水系统、空气—水系统相比，更能满足用户个性化的使用要求，设备占用的建筑空间比较小，而且更节能。

正是由于这些特点，其更适合那些需经常独立加班使用的办公楼建筑工程项目。

VRV空调系统的设计包含两个部分：空调设备选型及空调管路设计；空调系统控制设计，前一部分内容由设计院的暖通工程师设计，后一部分内容通常由提供全套产品的系统工程承包商配套设计。

二、VRV空调系统的控制方式1． VRV空调系统的常规控制此控制方式相对简单，每一台室外机对应若干台（通常最大约为16台）室内机，各组VRV空调系统均独立运行控制，就地遥控器设置可按工程实现情况采用一个遥控器对应一台室内机，或一个遥控器对应若干台室内机，是一种比较经济实用的控制方式。

该控制方式均为末端就地控制，无集中监控管理环节，在实际使用过程中，室内机的温度值设定，开机时间，开机数量随意性比较大，其使用上的灵活性、方便性常常是以牺牲能耗为代价，从纯节能角度讲效果并不明显。

2．VRV空调系统的集中控制配置了独立控制管理系统的控制方式，与目前VRV空调系统采用的控制方式相比较，增加了集中控制管理环节，可以在控制室内对远端各组VRV空调系统进行监控管理，是一种比较完善的控制方式，但投资明显增加。

对图中所示的控制方案，可以根据用户的使用规模、投资能力、管理要求进行组合配置。

此方案的不足之处是与建筑物内的其它弱电系统无功能关联，尤其在智能化建筑设计中，不利于弱电系统功能的综合集成。

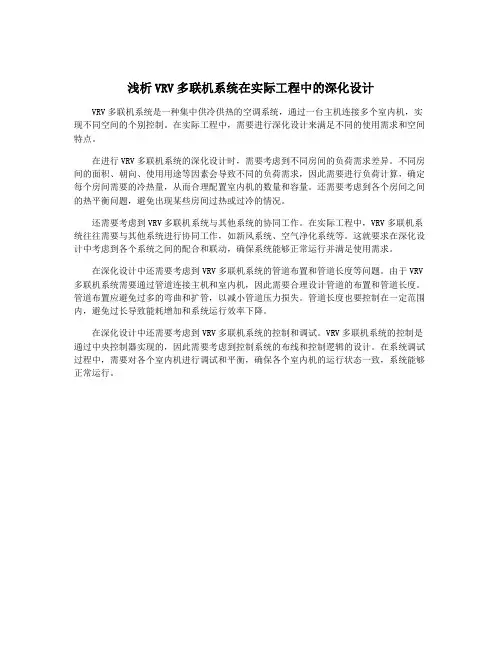

浅析VRV多联机系统在实际工程中的深化设计
VRV多联机系统是一种集中供冷供热的空调系统，通过一台主机连接多个室内机，实现不同空间的个别控制。

在实际工程中，需要进行深化设计来满足不同的使用需求和空间特点。

在进行VRV多联机系统的深化设计时，需要考虑到不同房间的负荷需求差异。

不同房间的面积、朝向、使用用途等因素会导致不同的负荷需求，因此需要进行负荷计算，确定每个房间需要的冷热量，从而合理配置室内机的数量和容量。

还需要考虑到各个房间之间的热平衡问题，避免出现某些房间过热或过冷的情况。

还需要考虑到VRV多联机系统与其他系统的协同工作。

在实际工程中，VRV多联机系统往往需要与其他系统进行协同工作，如新风系统、空气净化系统等。

这就要求在深化设计中考虑到各个系统之间的配合和联动，确保系统能够正常运行并满足使用需求。

在深化设计中还需要考虑到VRV多联机系统的管道布置和管道长度等问题。

由于VRV 多联机系统需要通过管道连接主机和室内机，因此需要合理设计管道的布置和管道长度。

管道布置应避免过多的弯曲和扩管，以减小管道压力损失。

管道长度也要控制在一定范围内，避免过长导致能耗增加和系统运行效率下降。

在深化设计中还需要考虑到VRV多联机系统的控制和调试。

VRV多联机系统的控制是通过中央控制器实现的，因此需要考虑到控制系统的布线和控制逻辑的设计。

在系统调试过程中，需要对各个室内机进行调试和平衡，确保各个室内机的运行状态一致，系统能够正常运行。

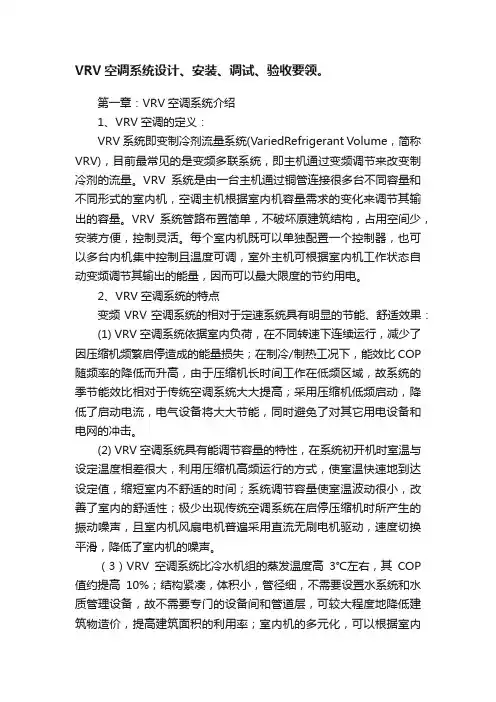

VRV空调系统设计、安装、调试、验收要领。

第一章：VRV空调系统介绍1、VRV空调的定义：VRV系统即变制冷剂流量系统(VariedRefrigerant Volume，简称VRV)，目前最常见的是变频多联系统，即主机通过变频调节来改变制冷剂的流量。

VRV系统是由一台主机通过铜管连接很多台不同容量和不同形式的室内机，空调主机根据室内机容量需求的变化来调节其输出的容量。

VRV系统管路布置简单，不破坏原建筑结构，占用空间少，安装方便，控制灵活。

每个室内机既可以单独配置一个控制器，也可以多台内机集中控制且温度可调，室外主机可根据室内机工作状态自动变频调节其输出的能量，因而可以最大限度的节约用电。

2、VRV空调系统的特点变频VRV空调系统的相对于定速系统具有明显的节能、舒适效果：(1) VRV空调系统依据室内负荷，在不同转速下连续运行，减少了因压缩机频繁启停造成的能量损失；在制冷/制热工况下，能效比COP 随频率的降低而升高，由于压缩机长时间工作在低频区域，故系统的季节能效比相对于传统空调系统大大提高；采用压缩机低频启动，降低了启动电流，电气设备将大大节能，同时避免了对其它用电设备和电网的冲击。

(2) VRV空调系统具有能调节容量的特性，在系统初开机时室温与设定温度相差很大，利用压缩机高频运行的方式，使室温快速地到达设定值，缩短室内不舒适的时间；系统调节容量使室温波动很小，改善了室内的舒适性；极少出现传统空调系统在启停压缩机时所产生的振动噪声，且室内机风扇电机普遍采用直流无刷电机驱动，速度切换平滑，降低了室内机的噪声。

（3）VRV空调系统比冷水机组的蒸发温度高3℃左右，其COP 值约提高10%；结构紧凑，体积小，管径细，不需要设置水系统和水质管理设备，故不需要专门的设备间和管道层，可较大程度地降低建筑物造价，提高建筑面积的利用率；室内机的多元化，可以根据室内装饰选择不同形式的室内即款式，而且可实现各个房间或区域的的独立控制；因而VRV空调系统目前已广泛应用于住宅、办公等诸多领域。

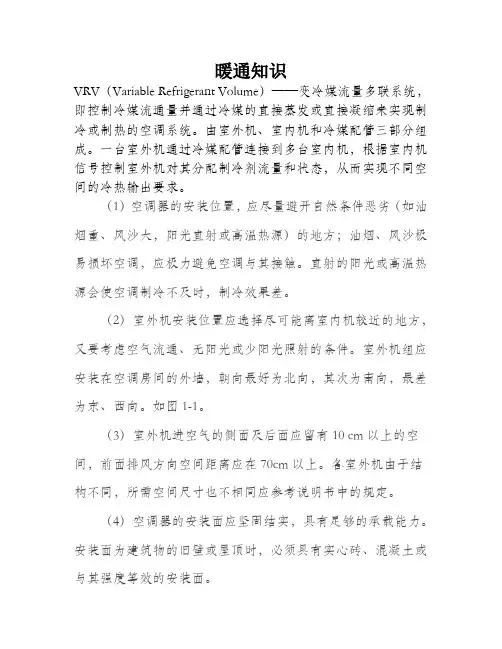

暖通知识VRV（Variable Refrigerant Volume）——变冷媒流量多联系统，即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统。

由室外机、室内机和冷媒配管三部分组成。

一台室外机通过冷媒配管连接到多台室内机，根据室内机信号控制室外机对其分配制冷剂流量和状态，从而实现不同空间的冷热输出要求。

（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。

直射的阳光或高温热源会使空调制冷不及时，制冷效果差。

（2）室外机安装位置应选择尽可能离室内机较近的地方，又要考虑空气流通、无阳光或少阳光照射的条件。

室外机组应安装在空调房间的外墙，朝向最好为北向，其次为南向，最差为东、西向。

如图1-1。

（3）室外机进空气的侧面及后面应留有10 cm以上的空间，前面排风方向空间距离应在70cm以上。

各室外机由于结构不同，所需空间尺寸也不相同应参考说明书中的规定。

（4）空调器的安装面应坚固结实，具有足够的承载能力。

安装面为建筑物的旧壁或屋顶时，必须具有实心砖、混凝土或与其强度等效的安装面。

安装场地应能承受室外机的重量，且应该无振动，不引起噪声的增大。

比如：空调安在突出的阳台上会产生强烈共振，噪声大。

一般安在卧室的窗户下面，隔着窗、墙，会大大减少噪声。

而且安在窗户下面伸手可及，保证以后维护清洗、用户套空调罩以及检修等的方便。

（5）排出空气和噪声不影响邻居的场所。

（6）建筑物内部的过道、楼梯、出口等公用地方不应安装空调器的室外机。

（7）空调器的室外机组不应占用公共人行道，沿道路两侧建筑物安装的空调器其安装架底部距地面的距离应大于2.5m。

（1）空调器的安装位置，应尽量避开自然条件恶劣（如油烟重、风沙大，阳光直射或高温热源）的地方；油烟、风沙极易损坏空调，应极力避免空调与其接触。

直射的阳光或高温热源会使空调制冷不及时，制冷效果差。

1、VRV空调系统的原理和特点VRV 空调系统是在电力空调系统中，通过控制压缩机的制冷剂循环和进入室内换热器的制冷剂流量，适时地满足室内冷热负荷要求的高效率冷剂空调系统。

其工作原理是：由控制系统采集室内舒适性参数、室外环境参数和表征制冷系统运行状况的状态参数，根据系统运行优化准则和人体舒适性准则，通过变频等手段调节压缩机输气量，并控制空调系统的风扇、电子膨胀阀等一切可控部件，保证室内环境的舒适性，并使空调系统稳定丁作在最佳工作状态。

VRV 空调系统具有明显的的节能、舒适效果，该系统依据室内负荷，在不同转速下连续运行，减少了因压缩机频繁启停造成的能量损失；采用压缩机低频启动，降低了启动电流，电气设备将大大节能，同时避免了对其它用电设备和电网的冲击；具有能调节容量的特性，改善了室内的舒适性。

VRV 空调系统具有设计安装方便、布置灵活多变、建筑空间小、使用方便、可靠性高、运行费用低、不需机房、无水系统等优点。

2、VRV空调系统在工程设计中应注意的问题2．1 新风问题空调系统中，新风量是一个很重要的技术参数，也是达到室内卫生标准的保证。

目前常用的新风处理方式有：(1)、使用专用的新风机，其室内机按新风工况设计，排管数通常为6 排或者8 排，风压也较高，然而价格很高，一般工程中较少采用；(2)用全热交换器处理新风。

这种方式特别适合有排风要求的场合，如餐饮娱乐、会议室等。

将室外新风经过全热交换器与室外排风进行热湿交换后送入室内，可以大人降低新风负荷，非常节能。

然而，在工程设计需要注意新风口和排风口的布置一定要合理，尤其是有污染的场所，更要考虑新风和排风的交义污染问题，在国内使用时，由于大多数城市空气质量较差，积灰严重，过滤器易堵塞，要经常清洗过滤器。

(3)用风机箱将新风送至各个室内机，新风负荷由各个室内机负担。

该方式系统简单，设计时风机箱也根据系统要求很容易选到合适的风压。

过渡季节还可以作为通风换气机使用。

浅析多联机空调系统的设计及应用1. 引言1.1 多联机空调系统概述多联机空调系统是一种通过多个室内机和一个或多个室外机组成的空调系统，能够同时控制多个房间或区域的温度。

每个室内机可以独立控制温度，实现个性化的温度调节，使得不同房间的温度可以根据实际需求进行调整。

多联机空调系统通常可以同时连接多个室内机，每个室内机可以单独控制，从而满足不同房间的不同需求。

这种系统可以在不同的房间之间提供不同的制冷或制热效果，提供更加舒适的室内环境。

多联机空调系统在商业和住宅建筑中得到广泛应用，尤其适用于需要控制多个房间温度的场所。

多联机空调系统的设计结构复杂，但在实际应用中具有灵活性和便捷性，使得用户可以根据实际需求随时调整温度，提高空调系统的效率和舒适性。

1.2 多联机空调系统的优势多联机空调系统相比传统单一空调系统具有以下几点优势：1. 灵活性更强：多联机空调系统可以根据实际需要组合不同数量的室内机和室外机，实现灵活的空调布局，满足不同空间的需求。

2. 节能效果更明显：由于多联机系统能够根据实际负荷智能调节室内机的运行，避免能源浪费，从而实现更好的节能效果。

3. 维护更便捷：多联机系统中每个室内机都可以独立控制，一旦某个室内机出现故障，其他室内机仍能正常运行，不会对整个系统造成影响，降低了维护成本和维修难度。

4. 提升舒适度：多联机系统可以根据每个室内环境的不同需求，实现个性化的温度调节，提升了用户的舒适度体验。

5. 可靠性更高：多联机系统采用多台室外机和室内机联动工作，当某一台设备出现故障时，其他设备可以继续工作，确保系统连续运行。

多联机空调系统具有更高的灵活性、节能效果、维护便捷性、舒适度和可靠性，是未来空调系统发展的趋势和方向。

2. 正文2.1 多联机空调系统的设计要点多联机空调系统的设计是整个系统的核心，具有非常重要的意义。

设计要点包括以下几个方面：1. 系统结构设计：多联机空调系统的结构要考虑到室内机和室外机的布置方式，以及室内机之间的连接方式。

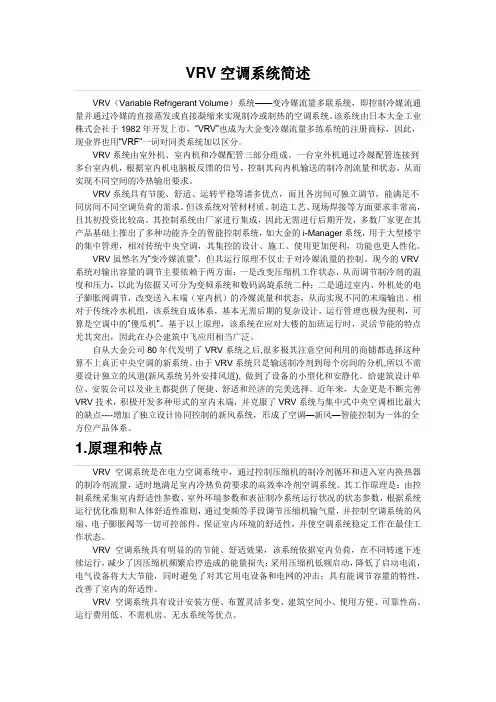

VRV空调系统VRV空调系统简述VRV（Variable Refrigerant Volume）系统——变冷媒流量多联系统，即控制冷媒流通量并通过冷媒的直接蒸发或直接凝缩来实现制冷或制热的空调系统。

该系统由日本大金工业株式会社于1982年开发上市，“VRV”也成为大金变冷媒流量多联系统的注册商标，因此，现业界也用“VRF”一词对同类系统加以区分。

VRV系统由室外机、室内机和冷媒配管三部分组成。

一台室外机通过冷媒配管连接到多台室内机，根据室内机电脑板反馈的信号，控制其向内机输送的制冷剂流量和状态，从而实现不同空间的冷热输出要求。

VRV系统具有节能、舒适、运转平稳等诸多优点，而且各房间可独立调节，能满足不同房间不同空调负荷的需求。

但该系统对管材材质、制造工艺、现场焊接等方面要求非常高，且其初投资比较高。

其控制系统由厂家进行集成，因此无需进行后期开发，多数厂家更在其产品基础上推出了多种功能齐全的智能控制系统，如大金的i-Manager系统，用于大型楼宇的集中管理，相对传统中央空调，其集控的设计、施工、使用更加便利，功能也更人性化。

VRV虽然名为“变冷媒流量”，但其运行原理不仅止于对冷媒流量的控制。

现今的VRV系统对输出容量的调节主要依赖于两方面：一是改变压缩机工作状态，从而调节制冷剂的温度和压力，以此为依据又可分为变频系统和数码涡旋系统二种；二是通过室内、外机处的电子膨胀阀调节，改变送入末端（室内机）的冷媒流量和状态，从而实现不同的末端输出。

相对于传统冷水机组，该系统自成体系，基本无需后期的复杂设计，运行管理也极为便利，可算是空调中的“傻瓜机”。

基于以上原理，该系统在应对大楼的加班运行时，灵活节能的特点尤其突出，因此在办公建筑中应用相当广泛。

自从大金公司80年代发明了VRV系统之后,很多极其注意空间利用的商铺都选择这种算不上真正中央空调的新系统。

由于VRV系统只是输送制冷剂到每个房间的分机,所以不需要设计独立的风道(新风系统另外安排风道), 做到了设备的小型化和安静化。

VRV空调系统设计与介绍VRV（Variable Refrigerant Volume）是一种多联机空调系统，它采用了一种先进的可变制冷剂流量控制技术，能够根据不同的室内温度需求，灵活地调整制冷剂流量和压力，从而实现高效能和节能的运行方式。

下面我们将详细介绍VRV空调系统的设计原理和优势。

1.设计原理：VRV系统由室外机和多个室内机组成，通过制冷剂流体在室内和室外之间的传输，实现空调系统的运行。

其中，室外机和室内机之间通过制冷剂流体和铜管连接起来，形成一个闭合的制冷循环。

室外机通过压缩机将制冷剂从低压、低温的状态压缩成高压、高温的状态，然后将热量散发到室外空气中。

同时，室外机还能根据室内机的需求，调整制冷剂的流量和压力。

而室内机通过吸收热量的方式制冷室内空气，从而调节室内温度。

2.系统优势：2.1高效能：VRV系统采用了可变制冷剂流量控制技术，可以根据室内温度需求，灵活地调整制冷剂的量和压力。

这样可以使空调系统在不同负荷情况下运行，最大限度地提高能源利用效率，节省能源开支。

2.2节能：由于VRV系统可以根据室内温度需求进行智能调节，因此能够避免传统空调系统一直以全功率运行的情况，减少能源浪费和运行成本。

2.3灵活性：VRV系统可以根据不同建筑物的需求，灵活地进行室内机的布置和连接。

室内机与室外机之间的连接可以采用长距离铜管，使得室内机与室外机之间的距离不受限制，增加了系统的灵活性和扩展性。

2.4舒适性：由于VRV系统可以分别控制每个室内机的温度和湿度，因此可以根据不同房间的需求，分别调节每个室内机的运行模式，实现不同房间的个性化舒适控制。

2.5低噪音：室内机和室外机的压缩机采用了静音设计，减少了运行时的噪音，提高了室内空间的舒适性。

总结：VRV多联机空调系统利用可变制冷剂流量控制技术，实现了高效能和节能的运行方式。

其灵活性、舒适性和低噪音等优势，使得其成为商业建筑、办公楼和住宅等场所的理想选择。

VRV多联机空调系统设计与介绍VRV多联机空调系统的设计原理是基于变频调制方法，通过室外机内的压缩机将低温低压的制冷剂压缩，使其成为高温高压的气体。

然后，这些高温高压的气体通过系统的铜管输送到各个室内机。

在室内机内，制冷剂通过膨胀阀减压，并流入蒸发器，冷却空气，并吸收热量。

然后，经过室内机内的风扇传送至室内，达到降温的效果。

同样的原理也适用于供暖时，只不过热量是通过底部的加热器向上散发。

VRV多联机空调系统的特点之一是高效节能。

由于采用了变频调制方法，系统能够根据实际需要自动调整制冷和制热的能力，避免了一些传统空调系统在运行过程中频繁启停造成的能量浪费。

与传统空调相比，VRV多联机空调系统的能耗可以降低10%-40%，大大提高了能源利用效率。

此外，VRV多联机空调系统还具有智能化管理功能，可以根据室内温度、湿度和人员的感受，自动调整空气流量和温度，提供更加舒适的室内环境。

另一个特点是系统的灵活性和可扩展性。

VRV多联机空调系统可以在一个室外机的驱动下连接多个室内机，可以满足不同房间的不同冷暖需求，使得家庭、办公楼或商业建筑的空调系统设计更加灵活和可靠。

同时，系统的扩展性也非常好，可以根据需要随时增加或减少室内机的数量，满足建筑物的不断发展需求。

此外，VRV多联机空调系统还具有多种控制方式。

用户可以通过遥控器、手机APP或中央控制台对系统进行远程控制，调整室内温度和湿度，选择工作模式和时间，管理不同区域的空调设备。

这种灵活的控制方式使得用户能够更加方便地管理和控制空调系统，提高了整体的操作效率。

总之，VRV多联机空调系统通过其高效节能、灵活性和智能化管理等特点，成为了当今建筑领域中最受欢迎和使用的空调系统之一、随着科技的不断进步，VRV多联机空调系统的性能和功能还将进一步提升，为人们创造更加舒适和宜居的环境。
