稀土永磁电机的资料共31页

稀土永磁电机在航空上的应用一、稀土永磁电机在航空上的应用特点随着稀土永磁材料、电力电子、微电子、微机、新型控制理论及电机理论的进步，稀土永磁电机的技术发展十分迅速，在航空领域显示出广泛的应用前景和强大的生命力。

稀土永磁电机在航空上的应用具有以下特点：1、由于稀土永磁材料的高磁能积，使得电机可明显降低重量、减小体积。

航空用电机对其体积、重量有极为严格的要求。

现代航空飞行器中，每1 kg 设备重量大约需要15～30 kg 的附加重量来支持。

2、稀土永磁材料的矫顽力Hc 高，剩磁Br 大，因而可产生很大的气隙磁通，大大缩小永磁转子的外径，从而减小转子的转动惯量，降低时间常数，改善电机的动态特性。

3、气隙宽度可以选取较大值，这样可以减小由于齿槽效应引起的力矩波动，也可抑制电枢反应对力矩波动的影响。

电枢反应对稀土永磁体的去磁作用较小，更适合突然反转、堵转驱动等特殊性能要求。

4、使用无刷直流电动机还具有以下显著特点：使用寿命长。

目前飞机上大量使用有刷直流电动机，寿命只几百小时。

随着航空技术的不断发展，各航空电机生产厂都面临延长产品寿命的技术压力。

当寿命要求提高到1000 至2000 小时时，有刷直流电动机的自身特点已无法满足要求。

无刷直流电动机无电刷和换向器，可以大幅度提高寿命指标。

适宜于高速运行。

转速越高，电机体积重量可以做得越小。

但有刷直流电机由于机械换向的限制，转速很难在现有基础上进一步提高。

无刷直流电机在轴承允许的条件下，转速可成倍增加。

可靠性高。

高空换向火化加大，影响可靠性，不利于电磁兼容；高空电刷磨损加剧，碳粉影响绝缘性能，减少电机寿命。

无刷直流电机则不存在这些问题。

散热容易。

无刷直流电机的主要发热源在定子上，自然散热条件好。

同时可以方便地在定子壳体中进行油冷或水冷，特别是循油或喷油冷却可以极大地提高电机的功率密度。

这对于有刷直流电动机是十分危险的。

余度控制方便。

无刷直流电机的可靠性薄弱环节在控制器和电机绕组上，多余度控制方法灵活。

稀土永磁材料-钕铁硼钕铁硼（NdFeB）是一种稀土永磁材料，具有极高的磁场强度和磁能积，被广泛应用于电机、发电机、传感器、声音器件以及磁共振成像等领域。

在本文中，我们将探讨钕铁硼的结构、特性、制备方法和应用等方面。

钕铁硼的结构主要由稀土元素钕（Nd）和铁（Fe）及硼（B）等组成。

钕铁硼材料具有非常高的矫顽力和剩磁，这是由于稀土元素钕的4f电子壳层结构产生的。

这种结构使得钕铁硼材料在较低的温度下仍然能够保持高强度的磁场。

钕铁硼的特性主要表现在以下几个方面。

首先，钕铁硼材料具有极高的磁能积，达到了目前各种磁性材料中的最高水平。

这意味着钕铁硼材料可以在小型化的电机和发电机中提供强大的磁场，实现更高效的能量转换。

其次，钕铁硼材料具有很大的矫顽力和剩磁，这意味着它可以在外界磁场作用下快速对齐，并在去除外界磁场后保持相对稳定的磁性。

这种特性使得钕铁硼材料非常适合用于传感器和磁共振成像等领域。

此外，钕铁硼材料还具有良好的抗腐蚀性和耐高温性，使其在恶劣环境下依然能够保持稳定的磁性能。

钕铁硼材料的制备主要有氧化-还原和快速凝固两种方法。

在氧化-还原法中，首先将稀土元素钕与铁和硼等金属原料混合，然后在高温条件下进行固相反应，最后通过粉末冶金工艺制备成钕铁硼材料。

在这个过程中，需要注意保持合适的温度和时间，以此控制钕铁硼材料的微观结构和磁性能。

在快速凝固法中，将稀土元素钕与铁和硼等原料混合，然后通过快速冷却或快速凝固的方法制备成薄膜或纳米晶体。

这种方法可以获得较高的磁能积和矫顽力，但对材料制备工艺要求较高。

钕铁硼材料在众多领域具有广泛的应用。

在电机和发电机领域，钕铁硼材料可以提供更高的功率密度和转速，使得电机和发电机实现更高效的能量转换。

在传感器领域，钕铁硼材料可以提供极高的磁场灵敏度和响应速度，保证传感器的精度和稳定性。

在声音器件领域，钕铁硼材料可以提供更高的音质和音响效果。

在磁共振成像领域，钕铁硼材料可以提供更清晰的影像和较高的分辨率，用于医学诊断和科学研究。

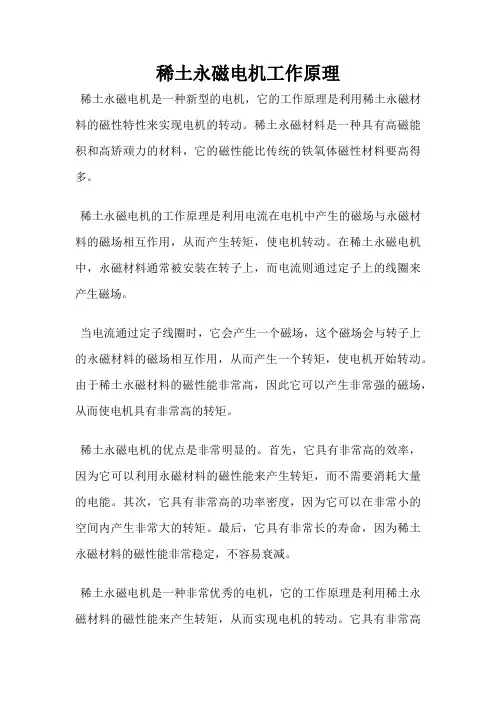

稀土永磁电机工作原理
稀土永磁电机是一种新型的电机，它的工作原理是利用稀土永磁材料的磁性特性来实现电机的转动。

稀土永磁材料是一种具有高磁能积和高矫顽力的材料，它的磁性能比传统的铁氧体磁性材料要高得多。

稀土永磁电机的工作原理是利用电流在电机中产生的磁场与永磁材料的磁场相互作用，从而产生转矩，使电机转动。

在稀土永磁电机中，永磁材料通常被安装在转子上，而电流则通过定子上的线圈来产生磁场。

当电流通过定子线圈时，它会产生一个磁场，这个磁场会与转子上的永磁材料的磁场相互作用，从而产生一个转矩，使电机开始转动。

由于稀土永磁材料的磁性能非常高，因此它可以产生非常强的磁场，从而使电机具有非常高的转矩。

稀土永磁电机的优点是非常明显的。

首先，它具有非常高的效率，因为它可以利用永磁材料的磁性能来产生转矩，而不需要消耗大量的电能。

其次，它具有非常高的功率密度，因为它可以在非常小的空间内产生非常大的转矩。

最后，它具有非常长的寿命，因为稀土永磁材料的磁性能非常稳定，不容易衰减。

稀土永磁电机是一种非常优秀的电机，它的工作原理是利用稀土永磁材料的磁性能来产生转矩，从而实现电机的转动。

它具有非常高
的效率、功率密度和寿命，因此在各种应用领域中都有着广泛的应用前景。

铁氧体永磁和稀土永磁铁氧体永磁和稀土永磁是目前最为常见和广泛应用的两种永磁材料。

它们具有不同的物理和化学特性，适用于不同的应用领域。

下面将分别介绍铁氧体永磁和稀土永磁的特性、制备工艺、应用以及优缺点。

1. 铁氧体永磁铁氧体永磁材料是由铁、镁、铁氧体等元素组成的材料。

它具有以下特点：a) 矫顽力高：铁氧体永磁具有高的矫顽力（约为300-400千安/米），能够产生强磁场。

b) 热稳定性好：铁氧体永磁的居里温度高，可达到七百度以上，能够在高温环境下保持较高的磁性能。

c) 价格便宜：相对于稀土永磁材料，铁氧体永磁的价格较低，成本相对较低。

d) 抗腐蚀性能好：铁氧体永磁材料具有良好的抗腐蚀性能，可在一些恶劣环境下使用。

铁氧体永磁的制备工艺包括：熔铸法、粉末冶金法和溶胶-凝胶法等。

其中，粉末冶金法是最常用的制备方法，它通过将铁氧体微粉与粘结剂混合，经压制、烧结和磁化等工序制备成终产品。

铁氧体永磁广泛应用于电机、发电机、传感器、扬声器等领域。

例如，在电机领域，铁氧体永磁被用于制造小型电机、风力发电机组等；在电子领域，铁氧体永磁被用于制造磁头和磁带等。

铁氧体永磁的优点包括价格低廉、磁性能稳定和抗腐蚀性能好。

然而，铁氧体永磁的矫顽力相对较低，且易受磁场温度和震动影响，因此在某些特殊应用环境下会有一定的局限性。

2. 稀土永磁稀土永磁材料是由稀土元素和过渡金属组成的材料。

稀土永磁具有以下特点：a) 高矫顽力：稀土永磁具有非常高的矫顽力（可超过1500千安/米），能产生更强的磁场。

b) 示磁性能好：稀土永磁材料在外加磁场下，具有较高的剩余磁感应强度和高的磁导率。

c) 温度稳定性好：稀土永磁的居里温度较高（通常在300-600摄氏度之间），能在较高温度下保持较高的磁性能。

稀土永磁的制备工艺主要有：粉末冶金法、溶液法、热磁法等。

其中，粉末冶金法是最常用的制备稀土永磁的方法，它通过将稀土金属与过渡金属置于真空和惰性气氛下进行合金化处理，再经过磨碎和形成等工艺制备成终产品。

TYJX 系列稀土永磁高效三相同步电动机使用维护说明书胜利油田顺天节能技术有限公司电话：传真：目录一、概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯03二、产品特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯03三、使用环境⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯03四、接线方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯03五、电动机型号定义⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯04六、产品系列型谱⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯04七、电动机轴伸键的尺寸及公差⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯06八、轴承型号⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯06九、安装前的准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯06十、电动机的安装⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯06十一、电动机的运转⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯07十二、电动机的维护、修理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯07十三、引用标准⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯08十四、结构示意图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯09十五、常见故障原因及处理方法⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯09十六、注意事项⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12十七、订货须知⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12十八、产品包装、贮存及运输⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12一、概述XYGT 系列稀土永磁高效三相同步电动机（以下简称电动机）采用先进的稀土材料激磁方式，使效率、功率因数较同功率异步电动机有显著提高，具有启动转矩大、温升低、运行可靠、外形美观等优点，使用该系列电动机取代同功率异步电动机，每年将在有功电能、无功补偿及线路损耗等方面节省大量资金，综合节电率达到10％～40％。

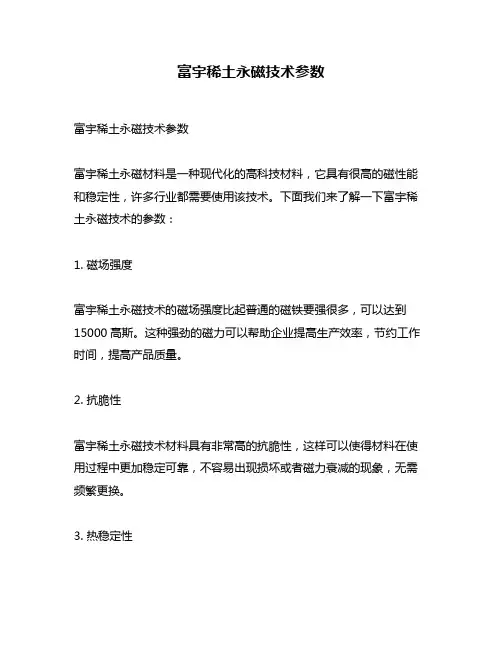

富宇稀土永磁技术参数
富宇稀土永磁技术参数
富宇稀土永磁材料是一种现代化的高科技材料，它具有很高的磁性能和稳定性，许多行业都需要使用该技术。

下面我们来了解一下富宇稀土永磁技术的参数：
1. 磁场强度
富宇稀土永磁技术的磁场强度比起普通的磁铁要强很多，可以达到15000高斯。

这种强劲的磁力可以帮助企业提高生产效率，节约工作时间，提高产品质量。

2. 抗脆性
富宇稀土永磁技术材料具有非常高的抗脆性，这样可以使得材料在使用过程中更加稳定可靠，不容易出现损坏或者磁力衰减的现象，无需频繁更换。

3. 热稳定性
富宇稀土永磁技术在高温环境下也能保持较好的磁性能，热稳定性很高。

这使其能够在极端环境下使用，抵御高温等逆境，还能长时间保
持强劲的磁力。

4. 磁性能
富宇稀土永磁技术材料的磁性能远远高于普通的永磁材料。

例如，钕
铁硼永磁材料具有很高的最大磁能积，能够生产出极具性能的永磁体。

这种材料在磁力上有着比较强大的表现，可以使得机械机器的构造变
得更加压实可靠。

总之，富宇稀土永磁技术是一项高新技术，其参数表现出了其在众多
应用领域具有优越的性能，它极大地促进了各个领域的发展，包括电
动汽车、航空、地震监测、医学等多个领域的应用。

稀土永磁材料稀土永磁材料是一类具有高磁能积和良好磁学性能的永磁材料，是目前应用最为广泛的永磁材料之一。

稀土永磁材料由稀土金属和过渡金属组成，具有较高的矫顽力和剩磁，因此在现代工业和生活中得到了广泛的应用。

稀土永磁材料的发展历史可以追溯到上世纪60年代，当时美国和日本首先开发出了永磁铁氧体材料。

随着科技的不断进步，稀土永磁材料的种类和性能不断得到提升，如钕铁硼磁体、钬铁硼磁体等，这些材料在电机、传感器、声学器件等领域发挥着重要作用。

稀土永磁材料的主要特点包括高磁能积、良好的磁学性能、较高的矫顽力和剩磁。

其中，高磁能积是指在单位体积内储存的磁能的多少，是衡量永磁材料性能优劣的重要指标之一。

良好的磁学性能则表现为磁化强度高、磁化曲线近似矩形等特点，这些性能决定了稀土永磁材料在电机等设备中的使用效果。

此外，较高的矫顽力和剩磁也使得稀土永磁材料在磁性传感器、磁记录和声学器件等领域有着广泛的应用。

稀土永磁材料的应用范围非常广泛。

在电机领域，它可以用于制造各种类型的电机，如交流电机、直流电机、步进电机等，使得电机具有更小的体积和更高的效率。

在传感器领域，稀土永磁材料可以用于制造磁性传感器，如霍尔传感器、磁致伸缩传感器等，用于测量磁场强度、位置和速度等参数。

在声学器件领域，稀土永磁材料可以用于制造扬声器、麦克风等，提高声学设备的性能。

然而，稀土永磁材料也存在一些问题。

首先，稀土永磁材料的生产过程对环境造成了一定的污染，稀土元素的开采和提炼过程会产生大量的废水和废渣。

其次，稀土永磁材料的价格较高，这使得一些应用领域难以承受。

因此，研发更环保、更经济的永磁材料成为了当前的研究热点之一。

总的来说，稀土永磁材料作为一种重要的永磁材料，在现代工业和生活中扮演着重要的角色。

随着科技的不断进步，相信稀土永磁材料的性能和应用领域会得到进一步的拓展，为人类社会的发展做出更大的贡献。
