稀土永磁电机资料

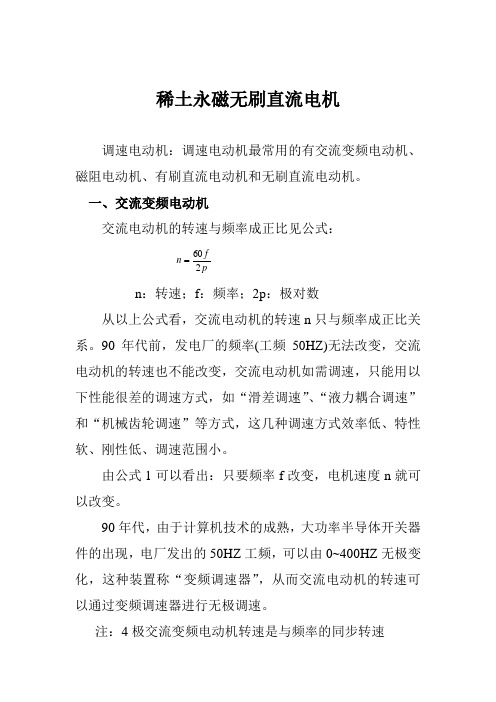

稀土永磁无刷直流电机调速电动机：调速电动机最常用的有交流变频电动机、磁阻电动机、有刷直流电动机和无刷直流电动机。

一、交流变频电动机交流电动机的转速与频率成正比见公式：p fn 260n ：转速；f ：频率；2p ：极对数从以上公式看，交流电动机的转速n 只与频率成正比关系。

90年代前，发电厂的频率(工频50HZ)无法改变，交流电动机的转速也不能改变，交流电动机如需调速，只能用以下性能很差的调速方式，如“滑差调速”、“液力耦合调速”和“机械齿轮调速”等方式，这几种调速方式效率低、特性软、刚性低、调速范围小。

由公式1可以看出：只要频率f 改变，电机速度n 就可以改变。

90年代，由于计算机技术的成熟，大功率半导体开关器件的出现，电厂发出的50HZ 工频，可以由0~400HZ 无极变化，这种装置称“变频调速器”，从而交流电动机的转速可以通过变频调速器进行无极调速。

注：4极交流变频电动机转速是与频率的同步转速n=15002300025060==⨯ 转速n 是交流同步电动机每分钟转速，通过改变频率来达到改变交流电机转速的目的，称为“变频调速电动机”。

1. 变频电动机的特性曲线见图：30π⋅⋅=n Tm PnPn ：功率 Tm ：转矩Pn 的单位：W 、KWTm 的单位：Nm恒转矩：U/F=定值，保持电机内部磁通恒定。

恒磁通就是恒转矩，电机磁通就是转矩。

2. 变频调速电机的控制方式2.1 V/F 控制（压频比VVVF ）2.2 电压矢量控制（空间矢量控制）2.3 磁通矢量控制理论是想通过计算机软件把强耦合的交流电机解耦结成把q 轴与Y 轴两个磁场分开，然后再像直流电机一样控制一个磁场，软件设置是预先把转子的电感、电阻、惯量、质量输到高速32位CPU 中去，然后通过测得三相电压和电流，进行高速计算，转出一个最佳的转矩，形成一个直接转矩控制方式，但是由于电机运行中转子发热后，预先输进去的参数都变了，所以结果总是不理想。

西安工业电机稀土永磁参数西安工业电机稀土永磁参数一、型号及参数（一）把手式永磁电机技术参数型号功率（w) 电压（v) 电流（A) 频率（Hz）转速（r/min) TK-220A-50H 220 220 0.90 50 2800TK-220B-50H 220 220 0.90 50 2800TK-220C-50H 220 220 0.90 50 2800TK-220E-50H 220 220 0.90 50 2800TK-220F-50H 220 220 0.90 50 2800二、特性（一）永磁电机的基本特性1.低静磁通：永磁电机的静磁通在静止拖动状态下比异步电机的静磁通明显低很多，所以具有比较好的动态响应能力。

2.优良的绝缘强度：永磁电机的绝缘强度比异步电机的绝缘强度高很多，可以保证电机的可靠运行。

3.低噪声：永磁电机的旋转损耗比异步电机的损耗低很多，更加经济实惠。

4.小体积：永磁电机体积比异步电机小，安装空间节省，整体结构紧凑，便于密集安装、节约空间。

（二）永磁电机的抗干扰能力1.防止电磁干扰：永磁电机对电磁干扰抗性比异步电机更强，可以对外界的电磁干扰保持良好的抗性。

2.防止电压暂震：永磁电机可以容忍较大的电压暂震和瞬变，不会对电机造成影响，可以保证电机的稳定运行。

3.低噪音：由于永磁电机采用先进的绝缘技术，可以减少电机的噪音，保证运行可靠性。

三、性能（一）永磁电机的特点1.体积小：永磁电机具有高功率密度和低空间，比普通的技术电机的体积小得多，更加方便安装和使用。

2.高效率：永磁电机的效率比其他电机更高，在相同的功率情况下，可以减少能耗消耗，给用户带来节能减碳的好处。

3.高可靠性：永磁电机不受外界的电磁干扰影响，具有较高的可靠性，可以保证电机长期稳定可靠的运行。

4.高可控性：永磁电机的角速度、加速度及运行转矩可以通过控制来调整，更加灵活方便。

（二）永磁电机的优点1.低损耗：永磁电机具有比异步电机更低的功率损耗，运行温度更低，使电机可以保持长时间的可靠性运行。

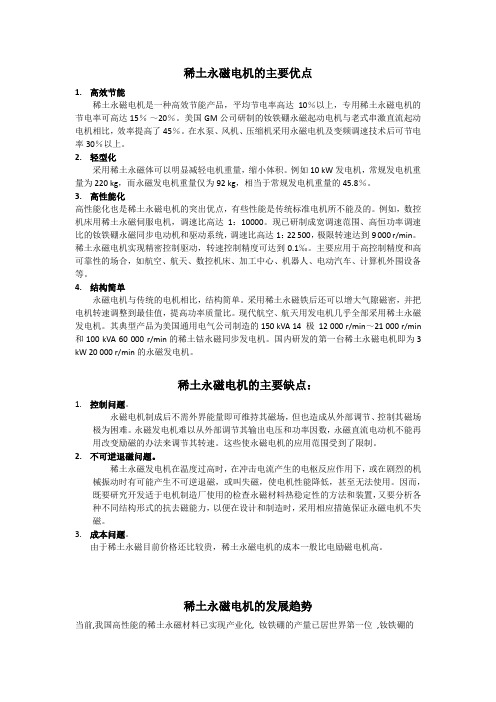

稀土永磁电机的主要优点1.高效节能稀土永磁电机是一种高效节能产品，平均节电率高达10％以上，专用稀土永磁电机的节电率可高达15％～20％。

美国GM公司研制的钕铁硼永磁起动电机与老式串激直流起动电机相比，效率提高了45％。

在水泵、风机、压缩机采用永磁电机及变频调速技术后可节电率30％以上。

2.轻型化采用稀土永磁体可以明显减轻电机重量，缩小体积。

例如10 kW发电机，常规发电机重量为220 kg，而永磁发电机重量仅为92 kg，相当于常规发电机重量的45.8％。

3.高性能化高性能化也是稀土永磁电机的突出优点，有些性能是传统标准电机所不能及的。

例如，数控机床用稀土永磁伺服电机，调速比高达1：10000。

现已研制成宽调速范围、高恒功率调速比的钕铁硼永磁同步电动机和驱动系统，调速比高达1：22 500，极限转速达到9 000 r/min。

稀土永磁电机实现精密控制驱动，转速控制精度可达到0.1‰。

主要应用于高控制精度和高可靠性的场合，如航空、航天、数控机床、加工中心、机器人、电动汽车、计算机外围设备等。

4.结构简单永磁电机与传统的电机相比，结构简单。

采用稀土永磁铁后还可以增大气隙磁密，并把电机转速调整到最佳值，提高功率质量比。

现代航空、航天用发电机几乎全部采用稀土永磁发电机。

其典型产品为美国通用电气公司制造的150 kVA 14 极12 000 r/min～21 000 r/min 和100 kVA 60 000 r/min的稀土钴永磁同步发电机。

国内研发的第一台稀土永磁电机即为3 kW 20 000 r/min的永磁发电机。

稀土永磁电机的主要缺点：1.控制问题。

永磁电机制成后不需外界能量即可维持其磁场，但也造成从外部调节、控制其磁场极为困难。

永磁发电机难以从外部调节其输出电压和功率因数，永磁直流电动机不能再用改变励磁的办法来调节其转速。

这些使永磁电机的应用范围受到了限制。

2.不可逆退磁问题。

稀土永磁发电机在温度过高时，在冲击电流产生的电枢反应作用下，或在剧烈的机械振动时有可能产生不可逆退磁，或叫失磁，使电机性能降低，甚至无法使用。

三相稀土永磁同步电动机三相稀土永磁同步电动机是一种新型的电动机，具有高效、小型化、轻量化等优点，被广泛应用于工业和交通领域。

本文将从工作原理、结构特点、应用领域等方面对三相稀土永磁同步电动机进行介绍。

一、工作原理三相稀土永磁同步电动机是利用稀土永磁材料产生的强磁场与定子线圈中的交流电流相互作用，从而产生转矩和运动。

在电机工作时，通过交流电源给定子线圈供电，产生旋转磁场，而通过稀土永磁材料产生的永磁磁场与旋转磁场相互作用，从而使电机运行。

二、结构特点三相稀土永磁同步电动机的结构特点主要体现在以下几个方面：1. 稀土永磁材料：稀土永磁材料具有高磁能积和高矫顽力等特点，可以产生强大的磁场，从而提高电机的转矩密度和效率。

2. 三相定子线圈：电机的定子线圈采用三相结构，通过交流电源给线圈供电，产生旋转磁场。

3. 转子结构：电机的转子采用稀土永磁材料制成，通过与定子旋转磁场的相互作用产生转矩和运动。

4. 控制系统：电机的控制系统采用先进的数字控制技术，可以实现对电机的精确控制和调节。

三、应用领域三相稀土永磁同步电动机由于其高效、小型化、轻量化等特点，被广泛应用于以下领域：1. 工业领域：三相稀土永磁同步电动机在工业生产中被应用于各种机械设备中，如机床、泵、风机等，可以提高设备的效率和节能效果。

2. 交通领域：三相稀土永磁同步电动机在交通工具中的应用越来越广泛，如电动汽车、电动自行车等，可以提高车辆的续航里程和动力性能。

3. 新能源领域：三相稀土永磁同步电动机在新能源领域中有着广泛的应用，如风力发电、太阳能发电等，可以提高能源的利用效率和可再生能源的开发利用。

三相稀土永磁同步电动机是一种高效、小型化、轻量化的电动机，具有广泛的应用前景。

随着科技的不断进步和技术的不断创新，相信三相稀土永磁同步电动机在未来会有更加广泛的应用，为人类创造更加美好的生活。

三相稀土永磁同步电动机三相稀土永磁同步电动机是一种采用稀土永磁材料作为励磁源的电动机。

稀土永磁材料具有高磁能积、高矫顽力、高磁导率等特点，能够产生强大的磁场，因此稀土永磁同步电动机具有高效率、高功率密度和优异的控制性能。

稀土永磁同步电动机由定子和转子两部分组成。

定子上绕有三相绕组，通电时产生旋转磁场。

转子上埋有稀土永磁体，该磁体具有固有的磁场，与定子的旋转磁场相互作用，产生电磁转矩，驱动转子旋转。

与传统的感应电动机相比，稀土永磁同步电动机具有许多优势。

首先，稀土永磁材料具有较高的矫顽力，可以在较小的磁场下实现高磁能积，从而提高电机的功率密度。

其次，稀土永磁材料具有高磁导率，可以提高电机的磁场响应速度，使电机具有更好的动态响应性能。

此外，稀土永磁材料还具有较高的抗温度衰减能力，可以使电机在高温环境下工作更加稳定可靠。

稀土永磁同步电动机在各个领域都有广泛的应用。

在工业领域，它可以用于驱动各类机械设备，如风力发电机组、水泵、压缩机等。

在交通领域，稀土永磁同步电动机可以用于电动汽车、混合动力汽车等车辆的驱动系统。

此外，稀土永磁同步电动机还可以应用于家用电器、办公设备等领域。

稀土永磁同步电动机在电机控制方面也有独特的优势。

由于稀土永磁材料的磁场响应速度较快，因此稀土永磁同步电动机具有较好的转速控制性能。

此外，稀土永磁同步电动机还可以实现无传感器控制，减少了电机控制系统的复杂性和成本。

然而，稀土永磁同步电动机在应用过程中还存在一些问题。

首先，稀土永磁材料的价格较高，使得电机成本较高。

其次，稀土永磁材料的供应不稳定，容易受到国际市场价格波动的影响。

此外，稀土永磁材料的回收利用问题也需要解决。

为了克服这些问题，研究人员正在寻找替代稀土永磁材料的新材料，以降低电机成本。

同时，加强回收利用稀土永磁材料的研究，推动可持续发展。

此外，还可以通过优化电机设计和控制策略，提高电机的效率和性能。

三相稀土永磁同步电动机是一种具有高效率、高功率密度和优异控制性能的电动机。

稀土永磁单相同步发电机介绍一、发电机技术参数：TFYC-6000额定功率（KW）: 6KW/50Hz 6.6KW/60Hz最大功率（KW）: 6.5KW/50Hz 7.2KW/60Hz额定电压(V): 115/230V额定频率（Hz）: 50（60）额定电流（A）: 56.5/28.2(50Hz) 57/28.6(60Hz)额定转速（rpm）: 3000(3600)功率因速（cosØ）: 1效率（%）: 91%绝缘等级: H二、稀土永磁电机特征系列稀土永磁单相发电机和普通电励磁发电机(有刷或无刷机)相比较,有下列特征1、体积下，重量轻，是普通电励磁的70%~65%。

2、免用励磁绕组，励磁电容器，旋转集电环，AVR电压调节器等器件。

大大减少这些部件的能量损耗，避免这些元件的维护保养和更换，结构变的更简化，可靠性更强，免维护，操作方便，延长了使用寿命。

3、有强大的超载能量和感性负载的能力。

稀土永磁发电机能带动接近自身功率的电感性负载，这是同功率的普通电励磁发电机所不能达到的。

对家用空调，大功率电动工具及所有电动机带动的机械设备，这一点具有革命性的意义。

4、效率高，功率因数高和相同容量的电励磁发电机相比，可节省能耗15%~20%。

5、电压瞬态波动率:普通电励磁发电机为2%,稀土永磁发电机为0.5%,提高了精准率的4%.6、电压波形正弦畸变率：普通电励磁发电机为10%，稀土永磁发电机为2％，提高了精准率的5%。

7、电流谐波因素(THF) 普通电励磁发电机为23％，稀土永磁发电机为2％，提高了精准率的11%。

8、1小时过载能力普通电励磁发电机为 110％，稀土永磁发电机为120％，提高10%。

9、各项性能的综合提高，使稀土永磁发电机能作为电脑、微波炉、电视机、音响等带有电子电路的家用电器以及雷达、通信、精密仪器的可靠备用电源。

三、稀土永磁发电机使用范围：1、民用、商业、抢险救灾、工业，野外作业。

常州电机稀土永磁参数常州电机有限公司，是一家专业生产稀土永磁电机的企业，成立于1984年，总部位于江苏省常州市。

公司拥有自主研发及生产能力，目前已经成为国内稀土电机的重要生产基地之一。

常州电机生产的稀土永磁电机主要应用于机械设备、电动车、医疗器械、航空航天、船舶等领域。

这些电机具有体积小、重量轻、效率高、噪音低等优点，广受客户的青睐。

稀土永磁材料是稀土金属中对磁性最优化的一些金属和合金。

常用的稀土永磁材料有钕铁硼（NdFeB）和钬铁硼（HoFeB）等，具有高能密度、高稳定性、高磁性能等特点。

常州电机产品中主要采用了NdFeB稀土永磁材料。

下面，我们将详细介绍常州电机生产的NdFeB稀土永磁电机的参数：1.额定电压：220V/380V2.额定频率：50HZ/60HZ3.额定功率：0.75KW-200KW4.额定转速：1500r/min、3000r/min、6000r/min、12000r/min（可定制）5.绕组类型：Y/△6.绝缘等级：F级（155℃）7.防护等级：IP55、IP56、IP65（可定制）8.输出轴径：10mm-100mm（可定制）9.轴承结构：球轴承、滚动轴承（可定制）10.温升：≤80K11.转子惯量：低于同功率异步电机的50%12.噪音：小于同功率异步电机的10dB13.阻抗电压：2.5KV/1min14.耐压：1500V/1S15.工作环境温度：-20℃-40℃16.海拔高度：不超过1000m17.工作方式：连续（S1）、间歇（S3）18.配电盘：3P/4P（可定制）常州电机生产的稀土永磁电机具有高性能、高效率、低能耗、低噪音等优点。

在未来，稀土永磁技术将广泛应用于各行各业，并为人们的生活贡献更多的价值。

继续谈稀土永磁电机，随着现代制造工艺的不断优化，稀土材料的应用也越来越广泛。

尤其是稀土永磁电机的应用，正在逐步替代传统的电机，成为新时代的主流动力系统。

与传统电机相比，稀土永磁电机具有显著的优势，如高速、高效、低噪、轻量、长寿命和低能耗等。
