稀土永磁无铁芯电机常见结构、原理及发展现状

2024年稀土永磁电机市场环境分析1. 简介稀土永磁电机是近年来电机领域的一项重要技术创新，它具有高能效、高效稳定运行等优势，被广泛应用于电动汽车、风力发电、工业自动化等领域。

本文将对稀土永磁电机市场环境进行分析。

2. 市场规模稀土永磁电机市场在过去几年迅速发展，主要受益于电动汽车行业的兴起。

根据市场研究报告，稀土永磁电机市场在未来几年内有望以高于10%的复合年增长率增长，预计到2025年市场规模将超过100亿美元。

3. 市场驱动因素3.1 电动汽车市场增长稀土永磁电机是电动汽车的关键元器件，随着电动汽车市场的快速增长，稀土永磁电机市场也得到了快速发展。

政府对新能源汽车的扶持政策以及环保意识的普及，进一步推动了电动汽车市场的增长。

3.2 工业自动化需求增加工业自动化领域对运动控制系统的需求不断增加，稀土永磁电机具有高能效、高响应速度等特点，能够满足工业自动化的要求，因此在工业自动化领域得到了广泛应用。

3.3 可再生能源发电行业扩大随着可再生能源发电行业的扩大，风力发电装机容量不断增加。

稀土永磁电机作为风力发电机组的核心技术，也得到了快速发展。

4. 市场竞争4.1 市场主要参与者稀土永磁电机市场的主要参与者包括国内外知名企业，如ABB、西门子、泰科电机等。

其中，中国企业在稀土永磁电机领域具有一定的竞争优势，主要由于中国在稀土资源储量和生产能力方面具有较大的优势。

4.2 市场竞争格局稀土永磁电机市场竞争激烈，企业之间存在多重竞争关系。

主要竞争因素包括产品品质、品牌知名度、技术创新能力以及售后服务等。

5. 市场挑战稀土永磁电机市场面临一些挑战，主要包括以下几个方面： - 稀土永磁材料的供需矛盾问题：稀土永磁材料在稀有资源中的地位较为突出，稀土资源供应不稳定可能影响产品的生产和发展。

- 国际竞争加剧：随着国际市场的开放和竞争加剧，国内稀土永磁电机市场将面临更大的竞争压力。

- 技术创新和成本控制：稀土永磁电机领域的技术创新需要大量的研发投入，同时成本控制也是企业需要面对的挑战。

稀土永磁盘式无铁芯电机原理稀土永磁盘式无铁芯电机是一种采用稀土永磁材料制造的电机，它具有体积小、功率密度高、高效率等特点。

相比传统的铁芯电机，稀土永磁盘式无铁芯电机具有更高的转矩密度和功率密度，节能且使用寿命长。

下面将从电机原理、结构和工作过程等方面介绍稀土永磁盘式无铁芯电机。

稀土永磁盘式无铁芯电机的原理是基于磁场相互作用的原理。

它通过电流和磁场之间的相互作用来产生转矩，实现轴的旋转。

其磁场主要由稀土永磁材料产生，通过电流在绕组中形成相应的磁场，与稀土永磁材料的磁场相互作用，从而产生转矩。

该电机的结构相对简单，主要包括转子和定子两部分。

转子是由稀土永磁材料制成的盘状磁铁，其内部有多个磁极，通常为N和S极交替分布。

定子上绕有多组线圈，分别串联在电源上。

通过电流在绕组中产生磁场，将磁场作用于转子上的稀土永磁材料，从而实现转子的旋转。

在工作过程中，当电流通入绕组时，产生的磁场将与转子上的磁场相互作用。

由于磁场的极性相反，所以磁场会产生转矩，使得转子开始旋转。

同时，由于稀土永磁材料的高磁导率和低剩磁，使得转子的转矩密度和功率密度更高，且降低了功率损耗。

此外，稀土永磁盘式无铁芯电机还具有高效率的优势。

由于其转子无铁芯，减少了铁芯损耗，提高了转子的效率。

同时，稀土永磁材料的高磁导率和低剩磁特性，使得磁场更集中，进一步提高了电机的效率。

综上所述，稀土永磁盘式无铁芯电机利用稀土永磁材料产生磁场，通过电流在绕组中形成磁场，实现与稀土永磁材料的相互作用，从而产生转矩。

其结构简单，工作效率高，转矩密度大等特点使其在现代工业中广泛应用于各种电动设备中。

稀土永磁电机工作原理
稀土永磁电机是一种新型的电机，它的工作原理是利用稀土永磁材料的磁性特性来实现电机的转动。

稀土永磁材料是一种具有高磁能积和高矫顽力的材料，它的磁性能比传统的铁氧体磁性材料要高得多。

稀土永磁电机的工作原理是利用电流在电机中产生的磁场与永磁材料的磁场相互作用，从而产生转矩，使电机转动。

在稀土永磁电机中，永磁材料通常被安装在转子上，而电流则通过定子上的线圈来产生磁场。

当电流通过定子线圈时，它会产生一个磁场，这个磁场会与转子上的永磁材料的磁场相互作用，从而产生一个转矩，使电机开始转动。

由于稀土永磁材料的磁性能非常高，因此它可以产生非常强的磁场，从而使电机具有非常高的转矩。

稀土永磁电机的优点是非常明显的。

首先，它具有非常高的效率，因为它可以利用永磁材料的磁性能来产生转矩，而不需要消耗大量的电能。

其次，它具有非常高的功率密度，因为它可以在非常小的空间内产生非常大的转矩。

最后，它具有非常长的寿命，因为稀土永磁材料的磁性能非常稳定，不容易衰减。

稀土永磁电机是一种非常优秀的电机，它的工作原理是利用稀土永磁材料的磁性能来产生转矩，从而实现电机的转动。

它具有非常高
的效率、功率密度和寿命，因此在各种应用领域中都有着广泛的应用前景。

稀土永磁同步电动机
首先，从结构上来看，稀土永磁同步电动机通常由定子和转子两部分组成。

定子上绕有三相对称的绕组，而转子则由稀土永磁材料构成。

这种结构使得稀土永磁同步电动机在运行时能够产生强大的磁场，从而实现高效的能量转换。

其次，从工作原理来看，稀土永磁同步电动机利用定子绕组通以交流电产生旋转磁场，而转子上的稀土永磁材料受到定子磁场的作用而产生磁力，从而驱动电机转动。

相比传统的感应电动机，稀土永磁同步电动机不需要外部励磁，因此具有更高的效率和动态响应特性。

此外，从应用角度来看，稀土永磁同步电动机由于其高效、轻量化和高功率密度的特点，被广泛应用于电动汽车、风力发电机、工业生产线等领域。

在电动汽车领域，稀土永磁同步电动机因其高效率和高功率密度，能够提供更好的动力输出和续航里程，因而备受青睐。

总的来说，稀土永磁同步电动机以其独特的结构、工作原理和
广泛的应用前景，成为当今电动机领域备受关注的一种新型电动机。

希望以上回答能够全面地解答你的问题。

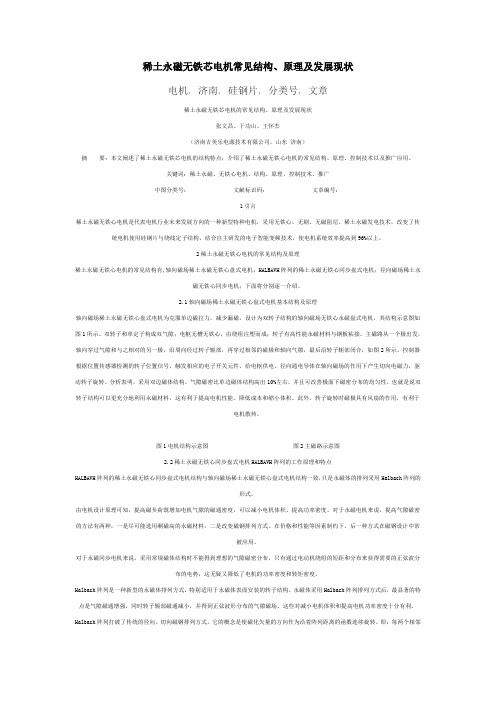

稀土永磁无铁芯电机常见结构、原理及发展现状电机, 济南, 硅钢片, 分类号, 文章稀土永磁无铁芯电机的常见结构、原理及发展现状张文昌、于功山、王怀杰（济南吉美乐电源技术有限公司，山东济南）摘要：本文阐述了稀土永磁无铁芯电机的结构特点；介绍了稀土永磁无铁心电机的常见结构、原理、控制技术以及推广应用。

关键词：稀土永磁、无铁心电机、结构、原理、控制技术、推广中图分类号：文献标识码：文章编号：1引言稀土永磁无铁心电机是代表电机行业未来发展方向的一种新型特种电机，采用无铁心、无刷、无磁阻尼、稀土永磁发电技术，改变了传统电机使用硅钢片与绕线定子结构，结合自主研发的电子智能变频技术，使电机系统效率提高到96%以上。

2稀土永磁无铁心电机的常见结构及原理稀土永磁无铁心电机的常见结构有,轴向磁场稀土永磁无铁心盘式电机；HALBAVH阵列的稀土永磁无铁心同步盘式电机；径向磁场稀土永磁无铁心同步电机；下面将分别逐一介绍。

2.1轴向磁场稀土永磁无铁心盘式电机基本结构及原理轴向磁场稀土永磁无铁心盘式电机为克服单边磁拉力，减少漏磁，设计为双转子结构的轴向磁场无铁心永磁盘式电机，其结构示意图如图1所示。

双转子和单定子构成双气隙；电枢无槽无铁心，由绕组注塑而成；转子有高性能永磁材料与钢板粘接。

主磁路从一个极出发，轴向穿过气隙和与之相对的另一极，沿周向经过转子轭部，再穿过相邻的磁极和轴向气隙，最后沿转子轭部闭合，如图2所示。

控制器根据位置传感器检测的转子位置信号，触发相应的电子开关元件，给电枢供电。

径向通电导体在轴向磁场的作用下产生切向电磁力，驱动转子旋转。

分析表明，采用双边磁体结构，气隙磁密比单边磁体结构高出10%左右，并且可改善极面下磁密分布的均匀性。

也就是说双转子结构可以更充分地利用永磁材料，这有利于提高电机性能、降低成本和缩小体积。

此外，转子旋转时磁极具有风扇的作用，有利于电机散热。

图1电机结构示意图图2主磁路示意图2.2稀土永磁无铁心同步盘式电机HALBAVH阵列的工作原理和特点HALBAVH阵列的稀土永磁无铁心同步盘式电机结构与轴向磁场稀土永磁无铁心盘式电机结构一致，只是永磁体的排列采用Halbach阵列的形式。

稀土永磁新材料技术产业现状
一、简介
稀土永磁新材料是一种新兴的磁性材料，它将稀土元素的稀有，特殊
的磁性特性与传统永磁体的高磁矩、高热稳定性和耐腐蚀性结合起来，使
其具有良好的磁性特性和良好的耐久性。

因此，稀土永磁新材料可以用于
制造磁控开关、磁性滤波器、驱动电机、加热器、电动机、电器电容器、
电磁转换器等应用领域。

二、现状
1、科研水平提升
由于稀土永磁新材料的优异性能和广泛的应用，各国都积极投入科研
项目，研究稀土永磁新材料的制备和应用技术。

针对该新材料各方面特点，提出了系列制备和应用技术，如稀土永磁新材料的结构、组分和共晶设计，以及稀土永磁磁轭、磁电机、磁转子等新型磁体的设计、制造和测试技术等；针对稀土永磁新材料耐腐蚀性的改善，提出了多种防腐新方法；针对
其大功率和高转速性能，开发出一系列制备和应用技术，并获得了一定成果。

2、应用展开
随着稀土永磁新材料科研水平的提高，其应用也在不断发展，目前已
经在船舶、航空、汽车、轨道交通等领域得到了广泛应用。

例如，稀土永
磁新材料在航空航天工程中，可以用来制造电子设备的驱动器、控制器和
小型电机；。

纳米稀土材料无铁芯盘式电机随着科学技术的不断进步，电机作为一种重要的电力转换设备，在各个领域中得到广泛应用。

而纳米稀土材料无铁芯盘式电机作为一种新型电机，具有许多独特的优势和应用前景。

纳米稀土材料是一种具有特殊结构和性质的材料，其晶粒尺寸在纳米级别。

与传统的材料相比，纳米稀土材料具有更高的表面积和更多的晶界，从而使其具有更优异的电磁特性和热稳定性。

因此，纳米稀土材料无铁芯盘式电机能够实现更高的功率密度和效率。

纳米稀土材料无铁芯盘式电机采用了盘式结构，与传统的铁芯电机相比，具有更小的尺寸和更轻的重量。

这使得纳米稀土材料无铁芯盘式电机在空间受限的场合中具有更大的优势，例如在无人机、机器人、医疗设备等领域的应用。

纳米稀土材料无铁芯盘式电机还具有更低的能耗和更长的使用寿命。

由于其特殊的材料和结构设计，纳米稀土材料无铁芯盘式电机在转动过程中摩擦损耗和能量损失较小，从而大大降低了电机的能耗。

同时，纳米稀土材料无铁芯盘式电机的寿命也更长，能够更好地适应长时间、高负荷的工作环境。

纳米稀土材料无铁芯盘式电机还具有较强的抗干扰能力和较低的噪声水平。

纳米稀土材料的特殊结构使得电机具有更好的电磁屏蔽性能，能够有效抵抗外界电磁干扰。

同时，纳米稀土材料无铁芯盘式电机的运行噪声也较低，可以减少对周围环境和人体的干扰。

纳米稀土材料无铁芯盘式电机作为一种新型电机，具有许多独特的优势和应用前景。

它不仅具有更高的功率密度和效率，还具有更小的尺寸和更轻的重量，更低的能耗和更长的使用寿命，以及更强的抗干扰能力和较低的噪声水平。

相信随着科技的不断进步，纳米稀土材料无铁芯盘式电机将在各个领域中得到广泛应用，并为人类的生活和工作带来更多便利和效益。

稀土永磁无刷直流电动机原理1.稀土永磁无刷直流电动机的结构特点无刷直流电动机（BLDCM）由电动机本体和驱动器组成，是一种典型的机电一体化产品。

电动机的定子绕组做成三相对称星行接法，同三相异步电动机十分相似。

电动机转子由钕铁硼永磁材料构成。

在定转子形成的气隙中产生N-S级相间的方波磁场，所以也把这种电动机称为“方波电动机”。

为了使电动机绕组准确换向，在电动机内装有位置传感器，作为转子极性的位置信号驱动器组成：作为操纵中枢的单片机；作为电子换向的由IGBT或MOSFET组成的逆变桥；作为电压型交一直一交主电路的整流、滤波单位；作为人机接口的键盘和数字显示单位；作为操纵、驱动电源的开关电源。

2.无刷直流电动机的要紧特点高效率：无刷直流电动机转子上既无铜耗也无铁耗，其效率比同容量异步电动机提高5%-12%。

功率因子高：无刷直流电动机无需从电网吸取激磁电流，功率因子接近1。

启动转矩大，启动电流小：无刷直流电动机的机械特性和调节特性与他激直流电动机枢控时相应特性类似，所以它的启动转矩大，启动电流小，调节范围宽，但没有因电刷换向器引起的缺点，电子换向取代了机械换向。

电动机出力高：该电动机的体积和最高工作转速相同时，较异步电动机输出功率提高30%。

适应性强：电源电压偏离额定值+10%或-15%，环境温度相差40K以及负载转矩从0—100%额定转矩波动时，无刷直流电动机的实际转速与设定转速的稳态偏差，不大于设定转速±1%。

无刷直流电动机是一种自控式调速系统，它无需像普通同步电动机那样需要启动绕组；在负载突变时，不会产生振荡和失步。

无刷直流电动机具有直流电动机特性、交流异步电动机的结构。

无刷直流电动机适合长期低速运转、频繁启动的场合，这是变频调速器拖动Y 系列电动机不可能实现的。

3.工作原理无刷直流电动机由电动机主体和驱动器组成，是一种典型的机电一体化产品。

电动机的定子绕组多做成三相对称星形接法，同三相异步电动机十分相似。

稀土永磁电机研究现状与发展摘要：介绍了稀土永磁电机结构特点、国内外应用现状以及技术发展趋势；并着重介绍了代表未来电机发展方向之一的稀土永磁无铁心电机的结构及应用、控制技术以及推广面临的问题。

一、引言电机系统用电量约占全国用电量的60%，其中风机、泵类、压缩机和空调制冷机的用电量分别占全国用电量的10.4%、20.9%、9.4%和6%。

电机系统量大面广，节电潜力巨大。

据行业协会统计，全国现有各类电机系统总装机容量约7亿kW，运行效率普遍比国外先进水平低10~20个百分点，相当于每年浪费电能约1500亿kWh。

为此国家发改委在“十大重点节能工程实施意见”中提出：要推广高效节能电动机、稀土永磁电动机；同时推广变频调速、永磁电动机调速等先进电机调速技术，改善风机、泵类电机系统调节方式，逐步淘汰闸板、阀门等机械节流调节方式。

并建议在以下领域推广应用稀土永磁电动机和调速系统：电力：用变频、永磁电动机改造风机、水泵系统，重点是20万kW以上火力发电机组。

冶金：鼓风机、除尘风机、冷却水泵；加热炉风机、铸造除鳞水泵等设备的变频、永磁电动机调速。

机电：研发制造节能型电机、电机系统及配套设备。

轻工：注塑机、液压油泵的变频、永磁调速。

其他：企业空调和通风、楼宇集中空调的永磁电机系统改造等。

二、稀土永磁电机技术发展和应用趋势稀土永磁电机最显著的性能特点是轻型化、高性能化、高效节能。

高性能稀土永磁电机是许多新技术、高技术产业的基础。

1．稀土永磁电机的主要结构特点(1) 高效节能稀土永磁电机是一种高效节能产品，平均节电率高达10％以上，专用稀土永磁电机的节电率可高达15％～20％。

美国GM公司研制的钕铁硼永磁起动电机与老式串激直流起动电机相比，效率提高了45％。

在水泵、风机、压缩机采用永磁电机及变频调速技术后可节电率30％以上。

(2) 轻型化采用稀土永磁体可以明显减轻电机重量，缩小体积。

例如10 kW发电机，常规发电机重量为220kg，而永磁发电机重量仅为92 kg，相当于常规发电机重量的45.8％。

2024年稀土永磁电机市场前景分析引言在当代工业生产和科技领域中，电机作为关键设备在各个行业中发挥着重要作用。

稀土永磁电机以其高效能、小体积、低噪音和可控性强等特点，成为许多领域的首选。

本文将对稀土永磁电机市场的前景进行分析。

1. 稀土永磁电机的概述稀土永磁电机是利用稀土永磁材料制成的一种电机，具有高能效、高稳定性和高可靠性的特点。

它广泛应用于航空航天、新能源、电动汽车等行业，是未来电机发展的趋势。

2. 稀土永磁电机市场现状分析目前，稀土永磁电机市场呈现出快速增长的趋势。

随着新能源汽车的兴起，电动汽车市场逐渐扩大，稀土永磁电机的需求也大大增加。

此外，航空航天、工业自动化等领域对电机的需求也在不断增长，推动了稀土永磁电机市场的发展。

3. 2024年稀土永磁电机市场前景分析3.1 新能源汽车市场驱动随着环保意识的增强和能源危机的日益严重，国际上对新能源汽车的需求持续增长。

稀土永磁电机作为电动汽车的核心部件，将在未来发展中扮演重要角色。

稀土永磁电机具有高效能、低噪音、小体积等优点，有助于提高电动汽车的整体性能和续航里程，因此对稀土永磁电机的需求将会持续增长。

3.2 工业自动化市场需求随着工业自动化的不断发展，稀土永磁电机在各种工业设备中得到了广泛应用。

稀土永磁电机以其高效能和可控性强的特点，使得工业设备的运行更加稳定和高效。

随着工业自动化市场的扩大和需求的增加，稀土永磁电机市场前景广阔。

3.3 航空航天领域的发展稀土永磁电机在航空航天领域中具有重要意义。

由于其高能效和小体积的特点，稀土永磁电机在航空航天器材中的应用越来越广泛。

随着航空航天技术的进步和需求的增加，稀土永磁电机市场前景可观。

4. 总结稀土永磁电机市场前景广阔，随着新能源汽车、工业自动化和航空航天等领域的不断发展，对稀土永磁电机的需求将会持续增加。

通过强大的能效、小体积和可控性强等特点，稀土永磁电机将成为未来电机发展的重要趋势。

在技术进步和市场需求的推动下，稀土永磁电机市场将进一步壮大。
