低温阀门材料

WCB/LCB/LCC/WC6/WC在阀门中是什么材质

W, Wrought,铸造；C-Carbon steel碳钢；A，B，C 表示钢种强度值由低到高

WCA,WCB,WCC表示的是碳钢，ABC表示强度级别，一般常用WCB。WCB对应的管道材质应为A106B，对应锻件材质为A105。

WC6是合金钢的铸件，对应管道材质约为A355 P11，锻件为A182 F11；另外还有WC9，耐高温合金钢，对应约为A355 P22，锻件对应A182 F22。

WC可焊性铸件

LCB/LCC（ASTM A352）低温碳钢

ITCS为进行冲击韧性碳钢; Impact Test C=Carbon S=Steel（A350）

Split body 分体式，side entry 侧装（指执行机构） 对应的是TOP entry 上装式

阀门常用的碳素钢铸件和锻件材料表

材料状态 国别 标准号 材料牌号

铸件 中国 GB/T 12229 WCA WCB WCC

ZG205-415 ZG250-485 ZG275-485

美国 ASTM A216/A216M WCA WCB WCC

UNS J02502 UNS J03002 UNS J02503

锻件 中国 GB/T 12228

GB/T 699 25 25Mn 35 40 A105

美国 ASTM A105/A105M A105

低温铸钢件材料牌号和适用温度

类型 C C C-Mn C-Mo Ni-Cr-Mo 9Ni Cr-Ni-Mo

牌号 LCA LCB LCC LC1 LC2 LC2-1 LC3 LC4 LC9 CA6NM

UNS编号 J02504 J03303 J02505 J12522 J22500 J42215 J31550 J41500 J31300 J91540

适用温度

℃ -32 -46 -46 -59 -73 -73 -101 -115 -196 -73

阀门材质及标准（精华）

WCB/LCB/LCC/WC6/WC在阀门中是什么材质？

W, Wrought,铸造；C-Carbon steel碳钢；A，B，C 表⽰钢种强度值由低到⾼

WCA,WCB,WCC表⽰的是碳钢，ABC表⽰强度级别，⼀般常⽤WCB。WCB对应的管道材质应为A106B，对应锻件材质为A105。

WC6是合⾦钢的铸件，对应管道材质约为A355 P11，锻件为A182 F11；另外还有WC9，耐⾼温合⾦钢，对应约为A355P22，锻件对应A182 F22。

WC可焊性铸件

LCB/LCC（ASTM A352）低温碳钢

ITCS为进⾏冲击韧性碳钢; Impact Test C=Carbon S=Steel（A350）

Split body 分体式，side entry 侧装（指执⾏机构）对应的是TOP entry 上装式

阀门常⽤ASTM材料锻、铸件对照表（ASME B16.5）

注：1）锻造阀门阀体材质组织致密，不容易有缺陷，结构尺⼨不受模具限制，承压性能可靠，多⽤于⾼压、氧⽓⼯况、⼩⼝径或其他⼩批量的阀门制造上，⼀般在⾼温、⾼压或低温或特殊介质下选择锻件；铸件⼀般只适⽤于中低压，多⽤于标准化的成型阀门的批量⽣产上。2）材料A351 CF3M跟A182 F316L区别: 两个标准对应的材质都是316不锈钢。CF3M 表⽰铸件，常⽤作阀门材料。相对应的锻钢代号是A182 F316L。ASTM A216 WCB是铸件，其锻件是A105；SS304的铸件是A351-CF8，锻件是A182-F304。

阀门材质选择

制造阀门零件材料很多，包括各种不同牌号的⿊⾊⾦属和有⾊⾦属及其合⾦、各种⾮⾦属材料等。制造阀门零件的材料要根据下列因素来选择：1、⼯作介质的压⼒、温度和特性。

2、该零件的受⼒情况以及在阀门结构中所起作⽤。

3、有较好的⼯艺性。

4、在满⾜以上条件情况下，要有较低的成本。

第⼀节阀体、阀盖和阀板（阀瓣）的材料

1

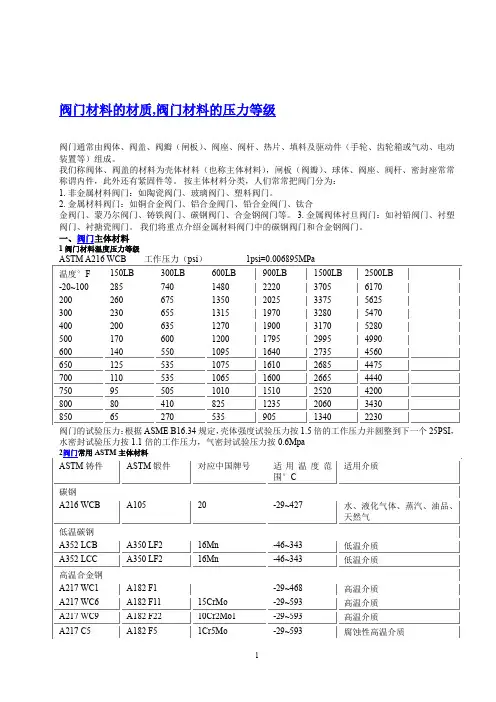

阀门材料的材质,阀门材料的压力等级

阀门通常由阀体、阀盖、阀瓣（闸板）、阀座、阀杆、热片、填料及驱动件（手轮、齿轮箱或气动、电动装置等）组成。

我们称阀体、阀盖的材料为壳体材料（也称主体材料），闸板（阀瓣）、球体、阀座、阀杆、密封座常常称谓内件，此外还有紧固件等。 按主体材料分类，人们常常把阀门分为：

1. 非金属材料阀门：如陶瓷阀门、玻璃阀门、塑料阀门。

2. 金属材料阀门：如铜合金阀门、铝合金阀门、铅合金阀门、钛合

金阀门、蒙乃尔阀门、铸铁阀门、碳钢阀门、合金钢阀门等。 3. 金属阀体衬旦阀门：如衬铅阀门、衬塑阀门、衬搪瓷阀门。 我们将重点介绍金属材料阀门中的碳钢阀门和合金钢阀门。

一、阀门主体材料

1阀门材料温度压力等级

ASTM A216 WCB 工作压力（psi） 1psi=0.006895MPa

温度°F 150LB 300LB 600LB 900LB 1500LB 2500LB

-20~100 285 740 1480 2220 3705 6170

200 260 675 1350 2025 3375 5625

300 230 655 1315 1970 3280 5470

400 200 635 1270 1900 3170 5280

500 170 600 1200 1795 2995 4990

600 140 550 1095 1640 2735 4560

650 125 535 1075 1610 2685 4475

700 110 535 1065 1600 2665 4440

750 95 505 1010 1510 2520 4200

800 80 410 825 1235 2060 3430

850 65 270 535 905 1340 2230

阀门的试验压力：根据ASME B16.34规定，壳体强度试验压力按1.5倍的工作压力并圆整到下一个25PSI，水密封试验压力按1.1倍的工作压力，气密封试验压力按0.6Mpa

ASTM A194 2HM 螺母

ASTM A194 2H、2HM等级高温高压、低温高压螺母

ASTM A193 B7M 高强度双头螺柱 螺栓

VITON 氟素橡胶 胶圈 （杜邦公司命名）

ASTM A105 是一种低碳钢锻件，与20钢类似,用于阀体

WCB (ZG230-450 普通铸钢) 相当于25#或30#的铸钢,用于阀体

PTFE 聚四氟乙烯

17-7PH ( 0Cr17Ni4Cu4Nb)

相当于我国标准中的Q235，但不能直接用Q235代替，因为Q235的Mn含量和σs、σb达不到A36的要求。

若直径小于等于20mm时可用20钢代替；直径大于20mm时可用20Mn代替。

304+WC WC 即碳化钨

A216—WCB 美标材料牌号，A216代表碳钢大类，旗下常用的牌号有：

A216—WCA/B/C、A216—WC9、A216—WC6、A216—WCC等

W的含义是“weld—焊接”代表此钢材有很好的焊接性能，C的含义是“碳—碳钢”，基本牌号有ABC三种，A最差C最好，B中等且最常用。

WCB 普通铸钢碳钢 最高使用温度 425度

WC6/WC9 高温铸钢碳钢 最高使用温度550度

WCC 低温铸钢碳钢 最低使用温度 -50度

通用阀门主要零部件材料选用

主要通用阀门零部件材料选用

从工作压力、介质温度、介质特性、使用强度的角度，阀门的关键零件体现在阀体、阀门密封和阀杆等三个方面，主要根据下列因素，来决定对不同牌号的黑色金属、有色金属、合金、非金属材料的选用：

1、工作介质的压力、温度和特性。

2、该零部件在阀门结构中所要起到的作用及所要承受的压力。

3、能够体现较好的阀门工艺性。

4、在满足阀门功能要求的情况下，能达到最佳性价比。

第一部分 阀体、阀盖和阀板（阀瓣）的材料

阀体、阀盖和闸板（阀瓣）由于直接承受介质压力，

所以阀体、阀盖和闸板（阀瓣）零部件的选择，必须符合“阀门的压力与温度等级”的规定。
