浅谈岩溶地区钻孔灌注桩成孔质量

浅谈溶洞地区冲孔灌注桩质量控制摘要：通过在槎头消防训练基地改扩建工程桩基施工中遇见溶洞(单层、双层溶洞)、土洞等复杂地质，介绍了在岩溶地区冲孔桩施工过程采取的技术措施和施工中应注意的事项，有效解决了冲孔桩施工中遇到的困难。

关键词：溶洞，冲孔，质量，桩基础，超前钻Abstract: through Cha head fire training base in reconstruction projects in pile foundation construction to meet cave (single, double cave), holes such complex geological, introduced in the karst area punching pile construction process some technical measures and matters needing attention in the construction, effectively solved the punching pile construction with difficulties.Keywords: cave, punching, quality, pile foundation, the leading drill1、工程概况本工程位于广州市白云区石井镇槎龙村。

建筑物包括1栋8层业务楼、1栋14层营房，一层地下室，总建筑面积29065m2，建筑高度约44m，均采用桩基础。

其中业务楼63根，官兵营房102根,设计桩径为800~1500mm。

根据广东省地质物探工程勘察院2008年9月完成的《槎头消防训练基地改扩建工程岩土工程勘察报告》资料显示，局部建筑场区下有溶洞，见洞率为5.71%，均发育在浅部，洞高0.60~2.30米不等，充填物为粉质粘土。

基岩面上覆盖层以人工填土、淤泥为主。

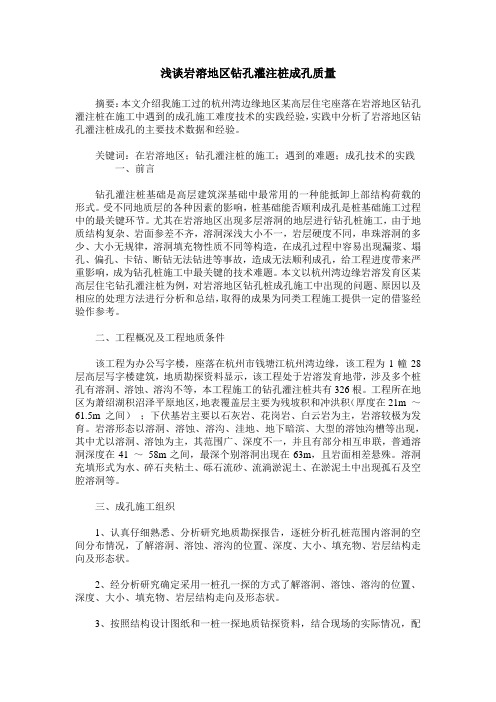

浅谈岩溶地区钻孔灌注桩成孔质量摘要：本文介绍我施工过的杭州湾边缘地区某高层住宅座落在岩溶地区钻孔灌注桩在施工中遇到的成孔施工难度技术的实践经验，实践中分析了岩溶地区钻孔灌注桩成孔的主要技术数据和经验。

关键词：在岩溶地区；钻孔灌注桩的施工；遇到的难题；成孔技术的实践一、前言钻孔灌注桩基础是高层建筑深基础中最常用的一种能抵卸上部结构荷载的形式。

受不同地质层的各种因素的影响，桩基础能否顺利成孔是桩基础施工过程中的最关键环节。

尤其在岩溶地区出现多层溶洞的地层进行钻孔桩施工，由于地质结构复杂、岩面参差不齐，溶洞深浅大小不一，岩层硬度不同，串珠溶洞的多少、大小无规律，溶洞填充物性质不同等构造，在成孔过程中容易出现漏浆、塌孔、偏孔、卡钻、断钻无法钻进等事故，造成无法顺利成孔，给工程进度带来严重影响，成为钻孔桩施工中最关键的技术难题。

本文以杭州湾边缘岩溶发育区某高层住宅钻孔灌注桩为例，对岩溶地区钻孔桩成孔施工中出现的问题、原因以及相应的处理方法进行分析和总结，取得的成果为同类工程施工提供一定的借鉴经验作参考。

二、工程概况及工程地质条件该工程为办公写字楼，座落在杭州市钱塘江杭州湾边缘，该工程为1幢28层高层写字楼建筑，地质勘探资料显示，该工程处于岩溶发育地带，涉及多个桩孔有溶洞、溶蚀、溶沟不等，本工程施工的钻孔灌注桩共有326根。

工程所在地区为萧绍湖积沼泽平原地区，地表覆盖层主要为残坡积和冲洪积（厚度在21m ～61.5m之间）；下伏基岩主要以石灰岩、花岗岩、白云岩为主，岩溶较极为发育。

岩溶形态以溶洞、溶蚀、溶沟、洼地、地下暗滨、大型的溶蚀沟槽等出现，其中尤以溶洞、溶蚀为主，其范围广、深度不一，并且有部分相互串联，普通溶洞深度在41 ～58m之间，最深个别溶洞出现在63m，且岩面相差悬殊。

溶洞充填形式为水、碎石夹粘土、砾石流砂、流淌淤泥土、在淤泥土中出现孤石及空腔溶洞等。

三、成孔施工组织1、认真仔细熟悉、分析研究地质勘探报告，逐桩分析孔桩范围内溶洞的空间分布情况，了解溶洞、溶蚀、溶沟的位置、深度、大小、填充物、岩层结构走向及形态状。

岩溶地区钻孔灌注桩施工质量控制随着我国西部大开发和中部崛起战略的进一步深入实施，中西部岩溶地区对基础建设的投入不断加大，岩溶作为工程建设中的一种典型的不良地质现象，对工程建设的危害极大。

因此桩基工程的质量对工厂生产期的质量和产量影响十分重大。

标签：岩溶地区；钻孔灌注桩施工；质量控制措施我国幅员广阔，地质条件复杂，在公路桥梁施工中会面临不同的地质条件，特别在岩溶地区进行施工，对桩基施工的影响较大，在钻孔灌注桩施工中会有影响工程进度的多种情况发生，如漏浆、塌孔、断桩等情况，不仅会造成施工成本增加。

1岩溶发育的特点1.1地下水补给区岩溶发育的特点地下水补给区，因为降水及地面水是垂直且密集的向下运动，随着水的溶蚀作用，多发育喀斯特的地表形态，如喀斯特沟、石芽、漏斗、落水洞等，并且发育的岩溶地貌具有埋藏浅、规模小等特点。

1.2地下水径流区岩溶发育特点地下水径流区是水的补给区至排泄区的地下通道，水量具有大且多的特点，一般多是水平径流，在水的侵蚀作用下，主要是水平发育溶洞、地下暗河等，局部也会发育落水洞等垂直岩溶地貌，但大多都被土层覆盖，在潜蚀或渗压作用下上部的土层会逐渐移动形成土洞。

1.3地下水排泄区岩溶发育特点作为地下水的排泄点，岩溶基本发育成溶洞、暗河、溶蚀盆地，并且岩溶发育规模大，溶洞之间相互贯通，由于地下水流通量增大，会形成富水性很好的含水层。

2岩溶地区钻孔灌注桩施工难点第一，成孔难；第二，浇混凝土成桩难，且成桩质量难以保障。

由于岩溶地区地层﹑地形﹑地貌复杂，竖向﹑横向无规律可循。

长期抽吸地下水使土岩结合部位形成负真空，从而产生土洞。

土洞﹑溶洞上下不同心，易孔斜﹑漏水、坍塌，地面不均匀下沉（图1）。

3岩溶地区钻孔灌注桩施工质量控制措施3.1漏浆、塌孔质量控制钻孔过程中施工至土洞溶洞时，若土洞溶洞内未填充密实，则孔内泥浆会迅速流失，形成漏浆，严重时孔内液面会快速降低或持续时间过长，从而孔内、外压力差过大造成塌孔现象。

岩溶区钻孔灌注桩施工过程中的常见质量问题及防治措施摘要：针对大连远洋广场项目场地的工程地质条件,钻孔灌注桩的复杂施工工艺、施工特点,制定了施工过程中质量控制标准和要点,提出了塌孔、漏浆、偏孔、溶洞、混浆及断桩等常见问题质量控制及防治措施,达到了设计要求及规范标准。

关键词：钻孔灌注桩；防治措施；工程；质量引言目前，钻孔灌注桩因承载力大、适用范围广、基础沉降量小等特点得到广泛应用。

然而由于其施工技术复杂、在具体施工中也暴露出一些缺点,影响桩身的完整性和单桩的承载能力。

为避免出现质量事故,必须对影响冲击成孔灌注桩质量的关键作分析和处理，对常见的问题提出防治措施，这样有利于保证灌注桩的质量和建筑物的结构安全。

1工程概况远洋广场项目建筑场地位于大连市甘井子区，拟建9栋25-30层住宅楼，结构类型为剪力墙，基础采用桩基础，桩端持力层为完整的中风化石灰岩，饱和单轴抗压强度标准值为frk=29.9Mpa，成孔桩径有φ800-φ1500桩，桩长进入完整灰岩≥（1-1.5）d桩径，设计要求桩底持力层应具有不小于5m的完整基岩。

2场地底层分布根据现场勘察，场地地层由上至下描述如下：①杂填土：杂色，稍湿，松散，主要由建筑垃圾、石英碎石及粘性土构成成分均匀性较差，碎石含量10%-50%，粒径1-15cm，回填时间1-5年。

②红粘土：棕红色，硬塑-可塑，切面光滑，干强度高，韧性高，无摇震反应。

③强风化石灰岩：黄褐色，强风化，其结构构造大部分被破坏，岩体极破碎，属软岩，岩体等级质量等级为V，岩心成土状或块状，局部有中风化石灰岩薄夹层。

④中分化石灰岩：灰色，中风化，隐晶质结构，中厚层状构造，岩石结构致密坚硬，裂隙发育大部分闭合，由方解石充填，岩体较破碎，属较软岩，岩体基本质量等级为，岩芯多呈柱状，少量呈碎石块状，部分岩芯表面见溶蚀空洞。

在勘察过程中，部分钻孔中发育现有岩溶洞隙发育。

3工艺流程4见问题的原因与防治措施本次灌注桩施工常见问题为：塌孔、漏浆、钻孔偏斜、卡管、沉渣、钢筋笼上浮，断桩。

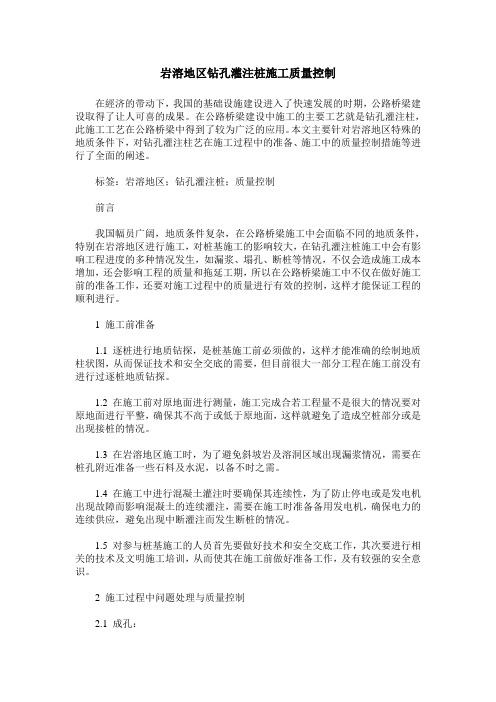

岩溶地区钻孔灌注桩施工质量控制在經济的带动下，我国的基础设施建设进入了快速发展的时期，公路桥梁建设取得了让人可喜的成果。

在公路桥梁建设中施工的主要工艺就是钻孔灌注柱，此施工工艺在公路桥梁中得到了较为广泛的应用。

本文主要针对岩溶地区特殊的地质条件下，对钻孔灌注柱艺在施工过程中的准备、施工中的质量控制措施等进行了全面的阐述。

标签：岩溶地区；钻孔灌注桩；质量控制前言我国幅员广阔，地质条件复杂，在公路桥梁施工中会面临不同的地质条件，特别在岩溶地区进行施工，对桩基施工的影响较大，在钻孔灌注桩施工中会有影响工程进度的多种情况发生，如漏浆、塌孔、断桩等情况，不仅会造成施工成本增加，还会影响工程的质量和拖延工期，所以在公路桥梁施工中不仅在做好施工前的准备工作，还要对施工过程中的质量进行有效的控制，这样才能保证工程的顺利进行。

1 施工前准备1.1 逐桩进行地质钻探，是桩基施工前必须做的，这样才能准确的绘制地质柱状图，从而保证技术和安全交底的需要，但目前很大一部分工程在施工前没有进行过逐桩地质钻探。

1.2 在施工前对原地面进行测量，施工完成合若工程量不是很大的情况要对原地面进行平整，确保其不高于或低于原地面，这样就避免了造成空桩部分或是出现接桩的情况。

1.3 在岩溶地区施工时，为了避免斜坡岩及溶洞区域出现漏浆情况，需要在桩孔附近准备一些石料及水泥，以备不时之需。

1.4 在施工中进行混凝土灌注时要确保其连续性，为了防止停电或是发电机出现故障而影响混凝土的连续灌注，需要在施工时准备备用发电机，确保电力的连续供应，避免出现中断灌注而发生断桩的情况。

1.5 对参与桩基施工的人员首先要做好技术和安全交底工作，其次要进行相关的技术及文明施工培训，从而使其在施工前做好准备工作，及有较强的安全意识。

2 施工过程中问题处理与质量控制2.1 成孔：2.1.1 准备工作：平整夯实钻机基础，保证钻机水平，避免因钻机倾斜原因造成的斜孔，做好测量放线和桩位复核工作，按要求埋设好护筒，做好护桩的埋设和保护，且在钻进过程中应经常复核护桩的准确性。

钻孔灌注桩成孔工艺与质量控制问题探讨钻孔灌注桩是一种常见的基础工程方式，其成孔工艺和质量控制对于工程的稳定性和安全性至关重要。

在实际工程中，钻孔灌注桩的成孔工艺和质量控制存在着一些问题，本文将对这些问题进行探讨，并提出相应的解决方案，以期提高钻孔灌注桩的成孔质量和工程施工质量。

一、钻孔灌注桩成孔工艺问题1. 钻孔施工设备选择不当钻孔灌注桩的成孔工艺首先要选择合适的钻孔设备，包括钻机、钻头等。

如果选择不当，就容易造成成孔质量不理想，甚至影响整个桩的使用效果。

在施工前要慎重选择钻孔设备，确保其能够满足工程的要求。

2. 钻孔施工参数控制不到位在进行钻孔过程中，施工参数的控制对于成孔质量至关重要，包括转速、进给速度、注浆量等。

如果这些参数控制不到位，就会导致孔壁结构不均匀，孔径不符合设计要求等问题。

施工过程中要严格控制这些参数，确保成孔质量。

3. 钻孔过程中遇水问题在实际工程中，很多地方都存在地下水问题，如果在钻孔过程中遇到地下水，就会影响成孔质量，甚至导致施工中断。

在进行钻孔工艺时，要提前了解地下水情况，采取相应的防水措施，确保钻孔施工的顺利进行。

1. 土壤质量差钻孔灌注桩是将混凝土灌注到钻孔中，如果周围土壤质量较差，就会影响桩体的稳定性和承载能力。

在进行钻孔灌注桩工程前，要对周围土壤进行充分的勘察和测试，确保土壤质量符合要求。

2. 注浆质量控制不严格在进行钻孔灌注桩时，注浆是非常重要的一个环节，其质量控制直接影响着灌注桩的使用效果。

一些施工单位在进行注浆时，可能存在质量控制不严格的情况，导致注浆不均匀、浆液浓度不符合要求等问题。

要加强对于注浆质量的监控，确保其符合设计要求。

3. 灌注混凝土质量问题钻孔灌注桩的灌注混凝土质量直接关系到整个桩体的使用效果，如果质量不合格，就会导致桩体承载能力下降，甚至影响整个工程的安全性。

在施工过程中要对灌注混凝土质量进行严格把控，确保其符合设计要求。

三、解决方案1. 加强施工人员培训钻孔灌注桩的成孔工艺和质量控制需要专业的施工人员来操作和把控，施工单位要加强对施工人员的培训，提高其操作技能和质量控制意识，确保施工质量。

浅谈冲孔灌注桩在岩溶地区应用问题冲孔灌注桩在当下建设工程中应用广泛，该技术是利用冲锤自由落地的冲击能量冲击打碎土层或岩石，利用泥浆循环出渣达到进尺成孔的目的，其中正确掌握冲击成孔工艺和配置高质量的泥浆是保证成孔的关键。

然而在岩溶地区使用冲孔灌注桩，由于岩溶地区地质条件复杂多变，且不确定因素较多，通常都要穿越溶洞、溶沟等地貌，桩基施工难度大。

因此，冲孔灌注桩在岩溶地区的应用难度是较大的，所以要解决冲孔灌注桩在岩溶地区应用的问题，就必须具有符合工程技术规范要求施工技术，保证冲孔灌注桩在岩溶地区的施工质量。

1 工程概况某大桥工程地处岩溶区域，地质情况复杂，地质为不良地质，主要由岩溶构成，三叠系中统灰岩为主要基岩。

勘测结果表明：桥址区岩溶地质为溶洞、溶隙、溶槽。

溶洞大小不一，大多为高低不等的串珠式溶洞，溶洞的层数为1～6层不等，溶腔的高度为1～24m之间，溶腔填充的各种形式多为无填充和半填充，施工过程中经常会发生漏浆、地面塌陷、塌孔等现象，给施工带来不便。

2 岩溶钻孔桩施工工艺和具体措施介绍本工程岩溶区域桩基的持力层基岩主要是以石灰岩为主的，这石灰岩硬度大，基岩的强度高，加上溶洞特别发育，致使本桥冲孔灌注桩施工技術难度非常大。

针对不同大小、不同厚度的溶洞采用不同的技术处理方法；对大溶洞采用水泥、片石、黏土填充方法，钢护筒跟进法以及采用注浆或素混凝土回填施工法对溶洞进行处理；对斜岩及孤石的处理采用强度高的片石回填或采用素混凝土回填施工法进行处理。

2.1 采用“吊打”施工技术法钻孔本桥采用冲击钻成孔，由于岩溶地质基岩面坚硬，岩石面凹凸不平，钻头在剧烈中进基岩面时容易被V形的岩沟卡住，且容易成斜孔，故宜用短行程、密频率的“吊打”施工技术工艺冲孔，既可解决卡钻问题又可有效减少斜孔问题。

2.2 成孔设备本工程的钻孔施工采用中击式钻机实施钻孔，不同的桩径采用不同的钻头。

钻机作业时分排隔孔进行，施工时设置的泥浆池位置以不影响其它墩位钻孔施工为主，且要做到环保。

浅析钻孔灌注桩施工中的质量分析及防治对策摘要钻孔灌注桩的施工环节多，工艺复杂，稍有不慎则会导致桩身承载力明显降低，严重的话还会造成病桩、断桩等重大质量事故。

因此，施工时应采取有效的防治措施进行施工质量控制，预防出现施工质量问题；而当出现质量事故时应及时采取措施补救，确保灌注桩的成桩质量，为施工企业赢得经济效益和社会效益。

关键词钻孔灌注桩；分析；对策1钻孔灌注桩的施工特点1）成孔工艺。

①冲击钻是利用钻头自身重量冲击成孔，而岩溶地区基岩面凹凸不平，岩石坚硬，钻头在剧烈冲击基岩面时易在V形岩沟中被卡住，且所成孔往往易成斜孔，因此宜采用“吊打”施工方法，这种短行程、密频率的冲孔工艺既可避免卡钻又可有效减少斜孔问题；②回旋钻由钻头转动循序渐进成孔，和岩面之间不存在垂直方向的剧烈对撞，因而不会卡钻。

回旋钻造孔也会发生斜孔，但通过提升钻杆多次重复钻进即可修复。

2）施工中可能发生的几个问题。

①漏浆是岩溶地区钻孔桩施工的显著特点，其原因是钻孔时遇溶洞后泥浆迅速流入溶洞空间；②若大体积溶洞或溶洞之间有连通，会因浆面急剧下降，且在短时间内不能通过补浆使浆面恢复到一定高度而导致塌孔，甚者会使地面呈漏斗形塌陷而危及邻近建筑物、机械及人员安全；③塌孔一般会造成埋钻。

因地面塌陷、机械倾斜、钻杆变形而使钻头偏移原孔位，不易拔出。

3）混凝土灌注的特点。

①混凝土扩散量大。

钻孔成桩于无填充或半填充溶洞中，灌注水下混凝土时混凝土填入溶洞空间，其扩散系数可达6～7；②容易断桩。

浇筑过程中混凝土填入溶洞，其表面上升速度比正常情况慢，若不知情又不及时测量桩内混凝土表面高度就易因提升导管过高而使导管脱离混凝土面而造成断桩。

2钻孔灌注桩质量产生的原因1）桩底地基承载力不足。

在复杂地质情况下，由于地质勘探的局限性，地质资料无法反映每个桩位的地质情况，导致钻孔灌注桩到达设计深度时，桩端没有支承在持力层上，造成桩底地基承载力不足。

2）桩孔倾斜。

产生桩孔倾斜的原因通常有：①桩架不稳，钻杆导架不垂直；钻机磨损，部件松动，或钻杆弯曲，接头不直；②土层软硬不均，钻头受到的阻力不匀，导致桩孔逐渐倾斜；③钻机成孔时，遇较大孤石，或在粒径悬殊的砂层钻进，钻头受到的阻力不匀。

岩溶区域桥梁深水灌注桩成孔难点及施工分析岩溶区域是一种特殊的地质条件，其地质构造较为复杂，含有较多的溶洞和硬质石灰岩等。

在这样的地质环境下，进行桥梁深水灌注桩的施工是具有一定难度的。

本文将针对岩溶区域桥梁深水灌注桩的成孔难点进行分析，并提出相应的施工方案。

一、岩溶区域桥梁深水灌注桩的成孔难点1.硬质岩石：岩溶区域的土层中普遍存在硬质石灰岩等岩石，这些岩石较硬，钻杆易滑脱，造成成孔过程中容易发生事故。

2.溶洞：岩溶区域的地下水经过长期的侵蚀作用，形成了众多的溶洞。

这些溶洞容易发生坍塌，给成孔过程带来极大的隐患。

3.崩塌地层：岩溶区域的土层较稳定，但部分地方可能存在崩塌地层，对成孔过程造成一定困扰。

4.湿地施工：岩溶区域常常伴随着湿地，导致桩基施工的现场环境复杂，施工难度较大。

二、岩溶区域桥梁深水灌注桩的施工分析为了应对岩溶区域桥梁深水灌注桩的成孔难点，我们可以采取以下施工措施：1.选用合适的设备：针对岩溶区域的硬质岩石，需要选择合适的钻机和钻具，增加成孔的效率，并确保施工过程的安全。

2.合理设计孔岩位：在施工前，需要进行详细的地质勘察，根据地质条件确定合理的孔岩位，避开溶洞和崩塌地层，减少事故的发生。

3.加固孔岩壁：针对含有溶洞的地层，可以采用以湿喷砼工艺加固孔岩壁，提高钻孔的稳定性和安全性。

4.加强现场管理：在湿地施工的条件下，需要加强现场管理，合理布置桩基设备，确保施工人员的安全，并采取相应的防护措施，确保施工质量。

总结：岩溶区域桥梁深水灌注桩的成孔难点主要包括硬质岩石、溶洞、崩塌地层和湿地施工等问题。

针对这些问题，我们可以采取合适的设备、合理设计孔岩位、加固孔岩壁和加强现场管理等施工措施，以保证施工的顺利进行。

同时，进行详细的地质勘察和合理的施工方案设计也是解决成孔难点的关键。
