机械成孔灌注桩质量检验要求

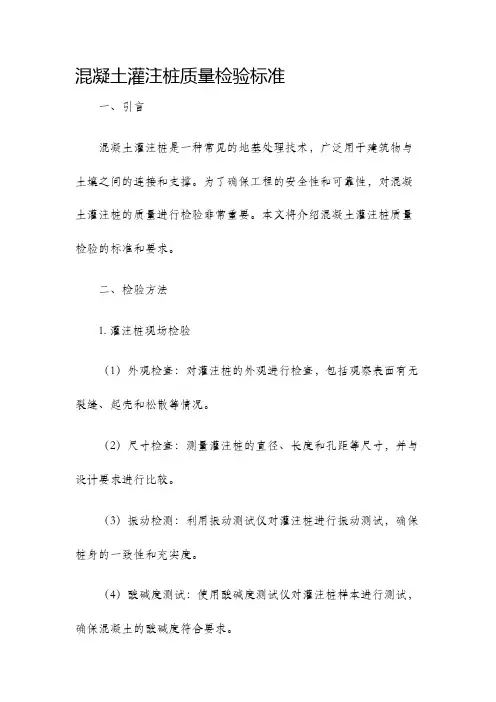

混凝土灌注桩质量检验标准一、引言混凝土灌注桩是一种常见的地基处理技术，广泛用于建筑物与土壤之间的连接和支撑。

为了确保工程的安全性和可靠性，对混凝土灌注桩的质量进行检验非常重要。

本文将介绍混凝土灌注桩质量检验的标准和要求。

二、检验方法1. 灌注桩现场检验（1）外观检查：对灌注桩的外观进行检查，包括观察表面有无裂缝、起壳和松散等情况。

（2）尺寸检查：测量灌注桩的直径、长度和孔距等尺寸，并与设计要求进行比较。

（3）振动检测：利用振动测试仪对灌注桩进行振动测试，确保桩身的一致性和充实度。

（4）酸碱度测试：使用酸碱度测试仪对灌注桩样本进行测试，确保混凝土的酸碱度符合要求。

2. 混凝土材料检验（1）混凝土强度检验：使用标准试块进行抗压强度测试，确保混凝土的强度符合设计要求。

（2）骨料检验：对使用的骨料进行检验，包括颗粒大小、密度和吸水性等参数。

（3）水灰比检验：检测混凝土中的水灰比，确保混凝土的坍落度和流动性适合灌注施工。

三、质量标准和要求1. 外观质量：灌注桩表面应平整光滑，无明显裂缝和起壳，且无松散现象。

2. 尺寸质量：灌注桩的直径、长度和孔距应符合设计要求，允许的误差在规定范围内。

3. 混凝土强度：灌注桩的混凝土抗压强度应符合设计要求，强度测试结果不应低于设计强度。

4. 混凝土质量：混凝土应具有良好的坍落度和流动性，确保充实灌入桩孔并能与周围土壤有效结合。

5. 桩身酸碱度：灌注桩的混凝土酸碱度应在允许范围内，不应超过设计要求。

6. 紧密度与一致性：灌注桩应具有均匀的紧密度和一致性，可以通过振动测试和现场观察来判断。

7. 钢筋质量：如果灌注桩设计中需要使用钢筋加固，应对钢筋进行检验，确保钢筋的质量和数量符合要求。

四、检验记录和报告在进行混凝土灌注桩质量检验时，需要详细记录检验过程和结果。

检验记录应包括灌注桩的编号、检验员姓名、检验日期、检验方法和仪器、检验结果等信息。

检验报告应由专业人员撰写，详细说明检验的目的、方法、结果和结论。

机械成孔灌注桩质量检验要求1. 引言机械成孔灌注桩是一种常用的地基处理方法，它通过机器进行孔洞的成孔和清理，再将混凝土灌注于孔洞中，用以加固地基或作为建筑物的基础。

为保证机械成孔灌注桩的质量，需要进行质量检验，以确保其满足设计和施工要求。

2. 检验标准机械成孔灌注桩的质量检验应按照国家标准《混凝土结构工程质量检验标准》（GB 50164）进行。

检验应包括桩身的尺寸、强度、密实度、外观等方面的检查。

2.1 桩身尺寸检验机械成孔灌注桩的尺寸检验应包括直径、长度和竖向偏差等方面的测量。

直径和长度应与设计要求相符，竖向偏差应在合理范围内。

机械成孔灌注桩的强度检验应包括抗压强度和抗剪强度等方面的测试。

抗压强度的测试可以采用静载试验和动力触控试验等方法，抗剪强度的测试可以采用剪切试验等方法。

测试结果应满足设计要求。

2.3 桩身密实度检验机械成孔灌注桩的密实度检验应包括桩体的松散与密实程度。

检验时可以采用标准贯入试验、静压力试验等方法，检查桩身的密实度。

机械成孔灌注桩的外观检验应包括桩身的平整度、表面粗糙度、是否有裂缝等方面的检查。

外观应符合设计和规范要求。

3. 检验方法和仪器设备机械成孔灌注桩的质量检验需要使用一些方法和仪器设备来进行检测和测量。

具体的方法和设备可以根据不同的检验项目来选择，例如：•尺寸测量可以使用卷尺、微测仪等设备；•强度检验可以使用静载试验设备、动力触控试验设备等；•密实度检验可以使用标准贯入试验设备、静压力试验设备等；•外观检验可以使用目测和触摸等方法。

4. 检验频次和要求机械成孔灌注桩的质量检验应按照一定的频次和要求进行。

具体的频次和要求可以根据项目的特点和规模来确定，一般包括以下内容：•桩身尺寸检验应在施工过程中进行，每隔一定数量的桩进行检验；•桩身强度检验可以选择在施工结束后进行，每隔一定数量的桩进行检验，以及在有特殊构造的桩中进行检验；•桩身密实度检验应在施工过程中进行，每隔一定数量的桩进行检验；•桩身外观检验应在施工过程中进行，每隔一定数量的桩进行检验。

钻孔灌注桩质量标准钻孔灌注桩作为一种常见的基础工程施工技术，在建筑、桥梁、水利等领域得到了广泛应用。

其质量的优劣直接关系到整个工程的安全性和稳定性。

为了确保钻孔灌注桩的质量，需要明确一系列的质量标准。

一、钻孔灌注桩的基本要求1、桩位偏差桩位的准确性是保证灌注桩承载能力和结构稳定性的重要前提。

桩位偏差应符合设计要求，一般规定桩位中心偏差不应超过规范允许值。

2、桩径桩径应符合设计规定，且偏差在允许范围内。

通常通过测量钻头直径、检查成孔孔径等方式进行控制。

3、桩长桩长必须满足设计要求，施工中要准确测量孔深，确保桩端进入持力层的深度符合设计标准。

4、桩身垂直度桩身垂直度偏差应控制在规定的范围内，以保证桩身的受力均匀和承载能力。

二、成孔质量标准1、孔壁稳定性在钻孔过程中，孔壁应保持稳定，不出现坍塌、缩径等现象。

这要求根据地质条件选择合适的钻进工艺和护壁措施。

2、孔底沉渣厚度孔底沉渣会降低桩端承载力，因此孔底沉渣厚度应符合规范要求。

通常采用二次清孔等方法来减少沉渣。

3、泥浆性能泥浆在钻孔过程中起到护壁、排渣等作用，其性能指标如比重、黏度、含砂率等应符合施工要求。

三、钢筋笼制作与安装质量标准1、钢筋质量使用的钢筋应符合国家标准和设计要求，具备质量合格证明，且经过检验合格。

2、钢筋笼制作钢筋笼的尺寸、主筋间距、箍筋间距、焊接质量等应符合设计和规范要求。

焊接接头应牢固，不得有烧伤、咬边等缺陷。

3、钢筋笼安装安装时要保证钢筋笼的位置准确，主筋保护层厚度符合设计要求，且在吊运和安装过程中不得发生变形。

四、混凝土灌注质量标准1、混凝土原材料混凝土所用的水泥、骨料、外加剂等原材料应符合规范和设计要求，且质量合格。

2、混凝土配合比配合比应根据设计强度、施工条件等因素通过试验确定，确保混凝土的强度和工作性能满足要求。

3、混凝土灌注灌注过程应连续、匀速，防止混凝土离析。

混凝土的初灌量应保证导管埋入深度不小于规范要求，灌注过程中导管的埋深应控制在合适范围内。

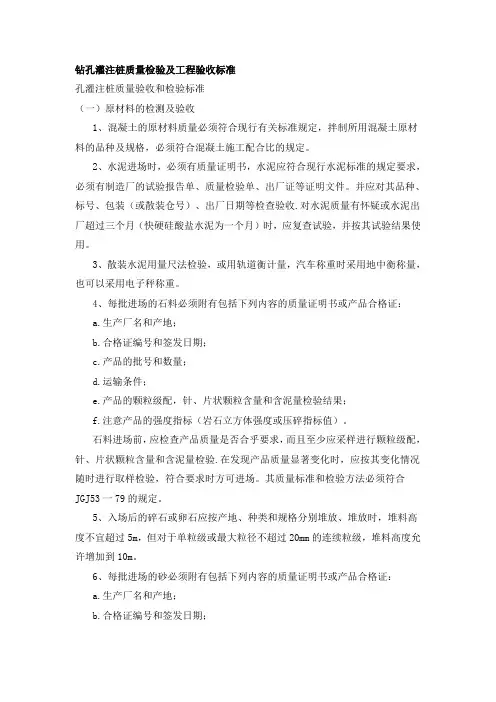

钻孔灌注桩质量检验及工程验收标准孔灌注桩质量验收和检验标准（一）原材料的检测及验收1、混凝土的原材料质量必须符合现行有关标准规定，拌制所用混凝土原材料的品种及规格，必须符合混凝土施工配合比的规定。

2、水泥进场时，必须有质量证明书，水泥应符合现行水泥标准的规定要求，必须有制造厂的试验报告单、质量检验单、出厂证等证明文件。

并应对其品种、标号、包装（或散装仓号）、出厂日期等检查验收.对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥为一个月）时，应复查试验，并按其试验结果使用。

3、散装水泥用量尺法检验，或用轨道衡计量，汽车称重时采用地中衡称量，也可以采用电子秤称重。

4、每批进场的石料必须附有包括下列内容的质量证明书或产品合格证：a.生产厂名和产地；b.合格证编号和签发日期；c.产品的批号和数量；d.运输条件；e.产品的颗粒级配，针、片状颗粒含量和含泥量检验结果；f.注意产品的强度指标（岩石立方体强度或压碎指标值）。

石料进场前，应检查产品质量是否合乎要求，而且至少应采样进行颗粒级配，针、片状颗粒含量和含泥量检验.在发现产品质量显著变化时，应按其变化情况随时进行取样检验，符合要求时方可进场。

其质量标准和检验方法必须符合JGJ53一79的规定。

5、入场后的碎石或卵石应按产地、种类和规格分别堆放、堆放时，堆料高度不宜超过5m，但对于单粒级或最大粒径不超过20mm的连续粒级，堆料高度允许增加到10m。

6、每批进场的砂必须附有包括下列内容的质量证明书或产品合格证：a.生产厂名和产地；b.合格证编号和签发日期；c.产品的批号和数量；d.运输条件；e.产品的种类（按产源和细度模数），颗粒级配及其所属级配区；f.产品中颗粒小于0.080mm的尘屑、淤泥和粘土的总含量；g.如为海砂，应注明氯盐含量。

砂进场前，至少应取样进行颗粒级配和含泥量检验，如为海砂，还应检验其氯盐含量。

在发现产品质量有显著变化时，应按其变化情况，随时进行取样检验，合格后方可进场。

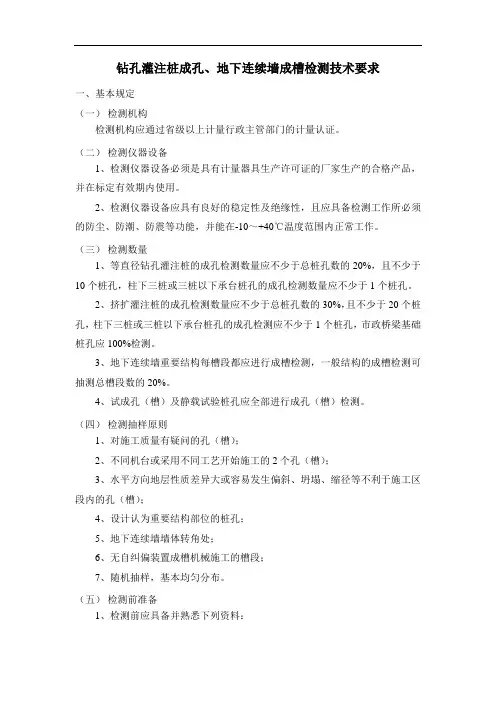

钻孔灌注桩成孔、地下连续墙成槽检测技术要求一、基本规定（一）检测机构检测机构应通过省级以上计量行政主管部门的计量认证。

（二）检测仪器设备1、检测仪器设备必须是具有计量器具生产许可证的厂家生产的合格产品，并在标定有效期内使用。

2、检测仪器设备应具有良好的稳定性及绝缘性，且应具备检测工作所必须的防尘、防潮、防震等功能，并能在-10～+40℃温度范围内正常工作。

（三）检测数量1、等直径钻孔灌注桩的成孔检测数量应不少于总桩孔数的20%，且不少于10个桩孔，柱下三桩或三桩以下承台桩孔的成孔检测数量应不少于1个桩孔。

2、挤扩灌注桩的成孔检测数量应不少于总桩孔数的30%，且不少于20个桩孔，柱下三桩或三桩以下承台桩孔的成孔检测应不少于1个桩孔，市政桥梁基础桩孔应100%检测。

3、地下连续墙重要结构每槽段都应进行成槽检测，一般结构的成槽检测可抽测总槽段数的20%。

4、试成孔（槽）及静载试验桩孔应全部进行成孔（槽）检测。

（四）检测抽样原则1、对施工质量有疑问的孔（槽）；2、不同机台或采用不同工艺开始施工的2个孔（槽）；3、水平方向地层性质差异大或容易发生偏斜、坍塌、缩径等不利于施工区段内的孔（槽）；4、设计认为重要结构部位的桩孔；5、地下连续墙墙体转角处；6、无自纠偏装置成槽机械施工的槽段；7、随机抽样，基本均匀分布。

（五）检测前准备1、检测前应具备并熟悉下列资料：（1）委托方和设计方的检测要求；（2）岩土工程勘察资料、桩（墙）设计资料及桩（墙）平面布置图；（3）相关的成孔（槽）工艺资料。

2、检测前，应踏勘施工现场，编制检测方案。

（六）重复检测与扩大检测1、现场每孔（槽）检测完后，应及时向有关部门提供检测结果。

2、成孔（槽）质量检验标准，应符合《建筑地基基础工程施工质量验收规范》（GB50202）表5.6.4-2及现行各标准中的相关规定。

当检测结果不满足检验标准规定时，应立即通知有关部门，经处理后进行重复检测，直至符合要求。

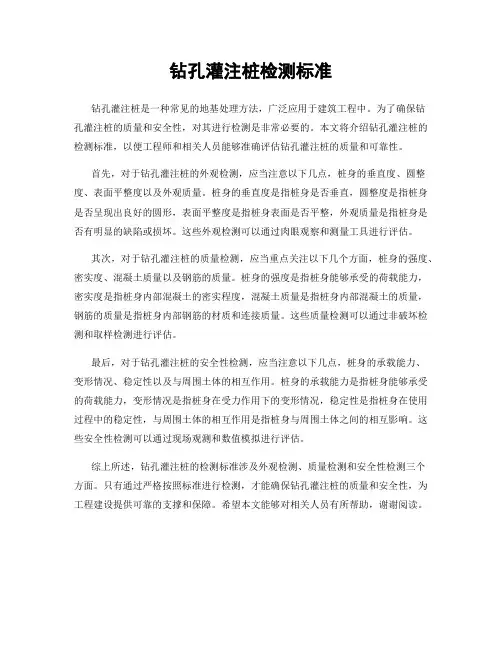

钻孔灌注桩检测标准
钻孔灌注桩是一种常见的地基处理方法，广泛应用于建筑工程中。

为了确保钻
孔灌注桩的质量和安全性，对其进行检测是非常必要的。

本文将介绍钻孔灌注桩的检测标准，以便工程师和相关人员能够准确评估钻孔灌注桩的质量和可靠性。

首先，对于钻孔灌注桩的外观检测，应当注意以下几点，桩身的垂直度、圆整度、表面平整度以及外观质量。

桩身的垂直度是指桩身是否垂直，圆整度是指桩身是否呈现出良好的圆形，表面平整度是指桩身表面是否平整，外观质量是指桩身是否有明显的缺陷或损坏。

这些外观检测可以通过肉眼观察和测量工具进行评估。

其次，对于钻孔灌注桩的质量检测，应当重点关注以下几个方面，桩身的强度、密实度、混凝土质量以及钢筋的质量。

桩身的强度是指桩身能够承受的荷载能力，密实度是指桩身内部混凝土的密实程度，混凝土质量是指桩身内部混凝土的质量，钢筋的质量是指桩身内部钢筋的材质和连接质量。

这些质量检测可以通过非破坏检测和取样检测进行评估。

最后，对于钻孔灌注桩的安全性检测，应当注意以下几点，桩身的承载能力、
变形情况、稳定性以及与周围土体的相互作用。

桩身的承载能力是指桩身能够承受的荷载能力，变形情况是指桩身在受力作用下的变形情况，稳定性是指桩身在使用过程中的稳定性，与周围土体的相互作用是指桩身与周围土体之间的相互影响。

这些安全性检测可以通过现场观测和数值模拟进行评估。

综上所述，钻孔灌注桩的检测标准涉及外观检测、质量检测和安全性检测三个
方面。

只有通过严格按照标准进行检测，才能确保钻孔灌注桩的质量和安全性，为工程建设提供可靠的支撑和保障。

希望本文能够对相关人员有所帮助，谢谢阅读。

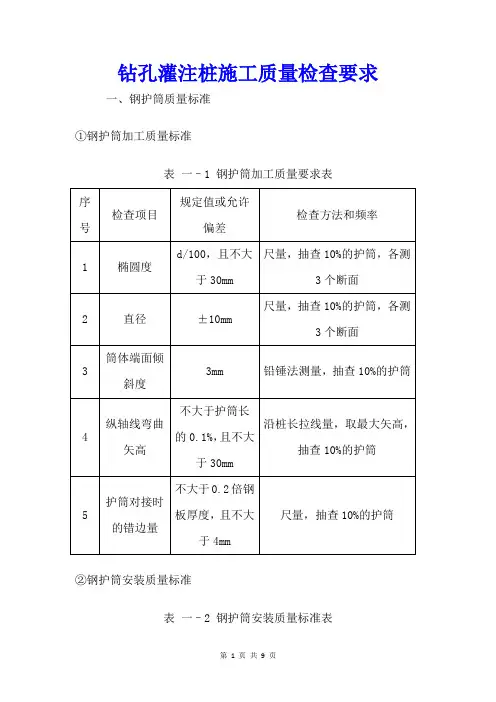

钻孔灌注桩施工质量检查要求一、钢护筒质量标准①钢护筒加工质量标准表一–1 钢护筒加工质量要求表②钢护筒安装质量标准表一–2 钢护筒安装质量标准表二、钢筋笼质量标准③滚轧直螺纹连接接头质量标准（1）接头性能指标主桥钻孔桩主筋连接采用滚轧直螺纹连接接头，钢筋接头为I级接头，接头性能满足《钢筋机械连接技术规程》（JGJ 107）第3章的规定，见表二–1。

表二–1 钻孔灌注桩钢筋接头性能表（2）套筒质量要求加工钢筋接头的操作工人应经专业技术人员培训合格后才能上岗，人员应相对稳定；钢筋接头的加工应经工艺检验合格后方可进行。

①套筒进场检查验收a.套筒标志应符合《钢筋机械连接用套筒》（JG/T 163）第 4.3条的规定；b.套筒实测受拉承载力不应小于被连接钢筋受拉承载力标准值的1.1倍；c.进场套筒的尺寸标准值和材料应与型式检验报告记载的套筒参数应一致。

②外观检查直螺纹套筒进场后，要对其外观进行抽检，外观抽检项目主要为表面质量、外观尺寸。

外观检查要求：a.套筒外表面可为加工表面或无缝钢管、圆钢的自然表面；b.表面应无肉眼可见裂纹或缺陷；c.套筒表面允许有锈斑或浮锈，不应有锈皮；d.套筒外圆及内控应有倒角。

③外形尺寸检查套筒外观、尺寸及螺纹的检验项目，量具、检具，检验方法应符合表二–2的要求。

表二–2 套筒外观、尺寸及螺纹检验方法直螺纹套筒的尺寸及偏差应符合下列要求：a.直螺纹套筒最小尺寸参数见表二–3。

表二–3 直螺纹套筒尺寸参数表（剥肋滚轧）b.根据《机械连接用套筒》（JGT 163-2013）的相关规定，圆柱形直螺纹套筒的尺寸偏差应符合表二–4的要求。

表二–4 圆柱形直螺纹套筒尺寸允许偏差（3）丝头加工质量要求①钢筋端部应采用带锯、砂轮锯或带圆弧型刀片的专用钢筋切断机切平；②钢筋丝头长度应满足产品设计要求，极限偏差应为0~2.0p；③钢筋丝头宜满足6f级精度要求，应采用专用直螺纹量规检验，通规应能顺利旋入并达到要求的拧入长度，止规旋入不得超过3p。
