电厂锅炉过热器再热器管壁超温原因分析及预防措施电厂锅炉过热器再热器管壁超温原因分析及预防措施在电厂中，锅炉过热器和再热器是非常重要的设备，它们承担着将焚烧过程中产生的高温高压蒸汽进行过热和再热的任务。

然而，在运行过程中，经常会出现过热器和再热器管壁超温的问题，这会导致设备的性能下降、安全性降低。

因此，本文将对过热器和再热器管壁超温的原因进行分析，并提出相应的预防措施。

一、过热器和再热器管壁超温原因分析1. 燃烧状况异常燃烧状况异常是导致过热器和再热器管壁超温的主要原因之一。

燃烧不完全、气流分布不均匀、火焰在炉膛内波动剧烈等问题都会导致辐射和对流传热不均匀，使得部分管壁温度升高，超过其设计温度。

2. 水质问题水质问题也是导致管壁超温的重要因素之一。

当水中含有过多的溶解气体、不溶性物质或其他杂质时，会导致管壁附着物形成，形成热阻，导致管壁温度升高。

3. 管道堵塞管道堵塞同样会导致管壁温度升高。

当锅炉管道内的水垢、沉积物或其它杂质积聚过多时，不仅会降低热传导能力，还会阻碍管道内流体的流动，导致局部管壁温度升高。

4. 运行参数异常运行参数异常也会导致管壁超温的问题。

例如，过高的蒸汽流量、过低的供水温度、过高的供水压力等都会使管壁温度超过设计温度。

二、过热器和再热器管壁超温的预防措施1. 优化燃烧状况通过调整锅炉的燃烧参数和火焰分布，减少炉膛内火焰的波动，提高燃烧效率，降低管壁温度。

此外，定期清洗燃烧器、炉膛和锅炉的燃烧区域，避免积聚物的形成，以减少管壁温度升高的可能性。

2. 加强水质管理加强水质管理，控制水中的溶解气体、不溶性物质和杂质的含量。

定期进行水处理，清除管道内的水垢和附着物。

同时，排放并替换含有过多杂质的水，以保持良好的水质，降低管壁温度。

3. 定期清洗管道定期清洗管道，减少管道内的沉积物、水垢和杂质的积聚。

可以采用化学清洗、水冲洗等方法，对管道进行彻底的清洗和冲洗，保持管道的畅通，减少管壁温度升高。

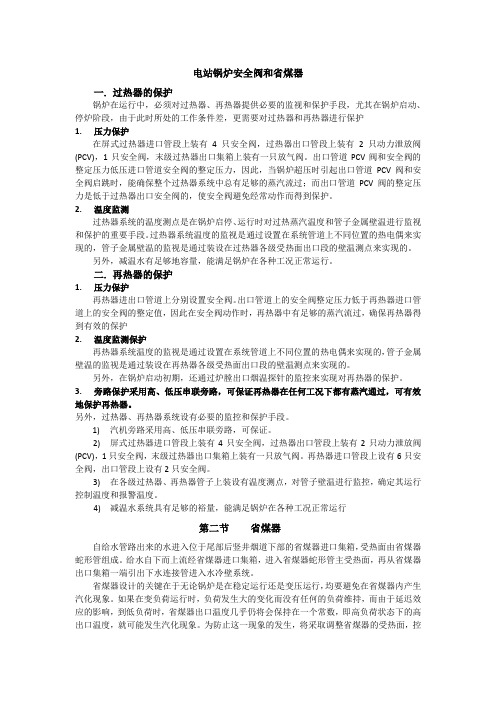

电站锅炉安全阀和省煤器一. 过热器的保护锅炉在运行中，必须对过热器、再热器提供必要的监视和保护手段，尤其在锅炉启动、停炉阶段，由于此时所处的工作条件差，更需要对过热器和再热器进行保护1.压力保护在屏式过热器进口管段上装有4只安全阀，过热器出口管段上装有2只动力泄放阀(PCV)，1只安全阀，末级过热器出口集箱上装有一只放气阀。

出口管道PCV阀和安全阀的整定压力低压进口管道安全阀的整定压力，因此，当锅炉超压时引起出口管道PCV阀和安全阀启跳时，能确保整个过热器系统中总有足够的蒸汽流过；而出口管道PCV阀的整定压力是低于过热器出口安全阀的，使安全阀避免经常动作而得到保护。

2.温度监测过热器系统的温度测点是在锅炉启停、运行时对过热蒸汽温度和管子金属壁温进行监视和保护的重要手段。

过热器系统温度的监视是通过设置在系统管道上不同位置的热电偶来实现的，管子金属壁温的监视是通过装设在过热器各级受热面出口段的壁温测点来实现的。

另外，减温水有足够地容量，能满足锅炉在各种工况正常运行。

二. 再热器的保护1.压力保护再热器进出口管道上分别设置安全阀。

出口管道上的安全阀整定压力低于再热器进口管道上的安全阀的整定值，因此在安全阀动作时，再热器中有足够的蒸汽流过，确保再热器得到有效的保护2.温度监测保护再热器系统温度的监视是通过设置在系统管道上不同位置的热电偶来实现的，管子金属壁温的监视是通过装设在再热器各级受热面出口段的壁温测点来实现的。

另外，在锅炉启动初期，还通过炉膛出口烟温探针的监控来实现对再热器的保护。

3.旁路保护采用高、低压串联旁路，可保证再热器在任何工况下都有蒸汽通过，可有效地保护再热器。

另外，过热器、再热器系统设有必要的监控和保护手段。

1)汽机旁路采用高、低压串联旁路，可保证。

2)屏式过热器进口管段上装有4只安全阀，过热器出口管段上装有2只动力泄放阀(PCV)，1只安全阀，末级过热器出口集箱上装有一只放气阀。

再热器进口管段上设有6只安全阀，出口管段上设有2只安全阀。

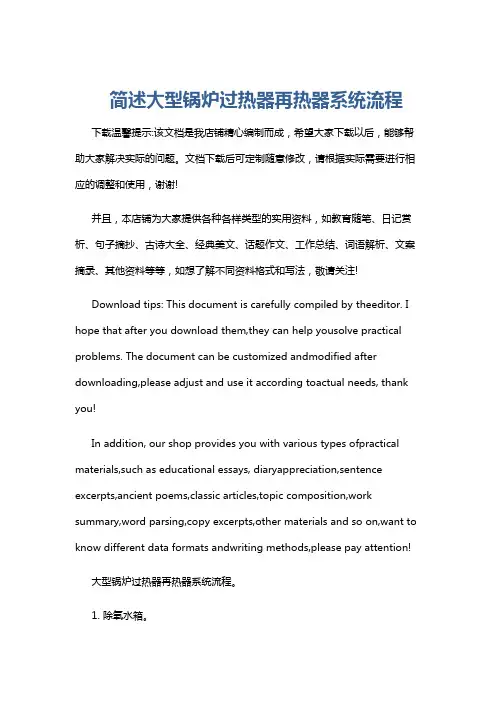

简述大型锅炉过热器再热器系统流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!大型锅炉过热器再热器系统流程。

1. 除氧水箱。

向锅炉提供除氧的给水，去除水中的溶解氧。

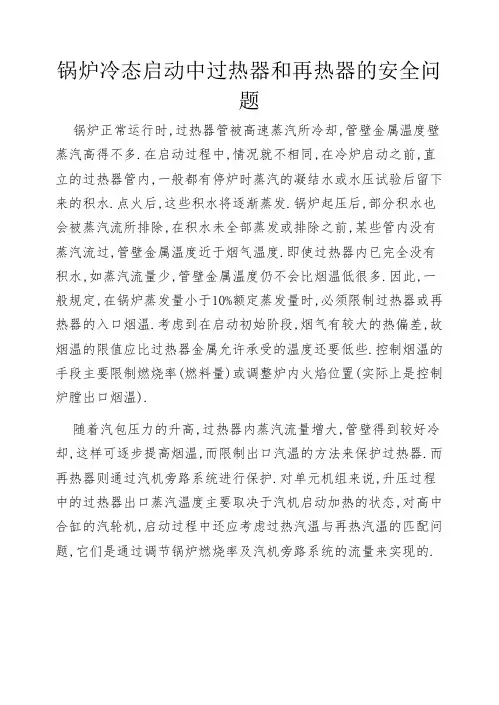

锅炉冷态启动中过热器和再热器的安全问
题
锅炉正常运行时,过热器管被高速蒸汽所冷却,管壁金属温度壁蒸汽高得不多.在启动过程中,情况就不相同,在冷炉启动之前,直立的过热器管内,一般都有停炉时蒸汽的凝结水或水压试验后留下来的积水.点火后,这些积水将逐渐蒸发.锅炉起压后,部分积水也会被蒸汽流所排除,在积水未全部蒸发或排除之前,某些管内没有蒸汽流过,管壁金属温度近于烟气温度.即使过热器内已完全没有积水,如蒸汽流量少,管壁金属温度仍不会比烟温低很多.因此,一般规定,在锅炉蒸发量小于10%额定蒸发量时,必须限制过热器或再热器的入口烟温.考虑到在启动初始阶段,烟气有较大的热偏差,故烟温的限值应比过热器金属允许承受的温度还要低些.控制烟温的手段主要限制燃烧率(燃料量)或调整炉内火焰位置(实际上是控制炉膛出口烟温).
随着汽包压力的升高,过热器内蒸汽流量增大,管壁得到较好冷却,这样可逐步提高烟温,而限制出口汽温的方法来保护过热器.而再热器则通过汽机旁路系统进行保护.对单元机组来说,升压过程中的过热器出口蒸汽温度主要取决于汽机启动加热的状态,对高中合缸的汽轮机,启动过程中还应考虑过热汽温与再热汽温的匹配问题,它们是通过调节锅炉燃烧率及汽机旁路系统的流量来实现的.。

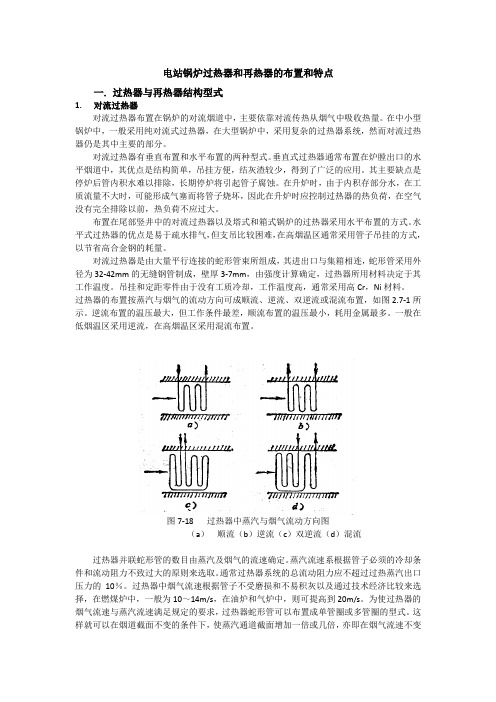

电站锅炉过热器和再热器的布置和特点一. 过热器与再热器结构型式1.对流过热器对流过热器布置在锅炉的对流烟道中，主要依靠对流传热从烟气中吸收热量。
