锅炉过热器损坏的原因
- 格式:doc
- 大小:22.50 KB
- 文档页数:2
锅炉高温过热器爆管原因分析及措施摘要:合理地配置供热热源,优化选择工业锅炉容量和台数,同时优化运行调整模式,是解决锅炉低负荷运行问题的有效措施。
通过爆口宏观形貌分析、化学成分分析、显微组织观察、力学性能试验,认为T91钢高温过热器早期失效的原因是管子内存在异物堵塞,管子长期过热后加速老化,性能下降,最终导致爆管,分析堵塞原因并提出了相应对策。
通过对化学成分、力学性能、金相、能谱、扫描电镜结果的分析诊断,找出了高温过热器爆管失效的原因,提出了预防措施。
关键词:锅炉高温;高温过热器;爆管原因引言高温过热器管作为锅炉四大管道之一,其作用是将饱和蒸汽定压加热到过热蒸汽。
过热器是锅炉最复杂的受热面,受热面管壁温度高,管内蒸汽温度高,高温烟气除了受热面进行对流换热外,还对受热面进行辐射换热。
当受热面受到烟气腐蚀、高温腐蚀或者锅炉结构不当导致受热面管内壁通流流量减小时,往往会使部分管壁超过许用温度,热稳定性下降,甚至造成受热面管壁过热、爆管等。
过热器对锅炉的安全性和经济性有着重要意义,它的运行工况不仅决定着主蒸汽品质的高低,而且关系着锅炉的安全运行。
1锅炉高温过热器爆管的重要性锅炉受热面管寿命受其煤质质量、烟气流程条件、运行工况、汽水品质的影响,爆管事故较多。
据统计,2009年由于燃煤紧缺,煤质大幅下降,锅炉实际燃用的煤种严重偏离设计煤种,造成锅炉运行工况变差,致使锅炉因超温、高温腐蚀、磨损等原因爆管不断,全年牡丹江第二发电厂7台机组,锅炉受热面共发生了9次爆管事故,其中#7炉高温过热器在短短的3天内发生爆管事故2起,严重影响机组的安全经济运行。
对其它受热面管不留死角的进行全面检查,并对有怀疑超温的高温过热器管进行取样分析。
由于整圈管子的质量已受其影响,表面过热起皮,受损严重,故对该圈管子更换处理。
建议合理布置受热面管壁温度测点,严格监视受热面管壁温度的变化,防止事故发生及扩大。
加强对高温过热器的外壁损伤宏观检查,对管屏变形情况及时矫正,防止损伤和变形部位受到局部过热,更换壁厚减薄严重的管段。
循环流化床锅炉高温过热器管开裂原因初探摘要:在循环流化床锅炉的运行过程当中,其高温过热气管会由于诸多原因而产生开裂泄漏,使得设备在运行过程当中所具有的危险性大幅度的提升。
基于上述角度,文章对开裂管子进行相应的取样分析,并且进行金相组织与机械性能等诸诸多角度的试验,对裂缝产生的原因进行综合性的探究。
希望能够为循环流化床锅炉的过热器开裂问题解决提供一定程度的参考。
关键词:高温过热器;循环流化床锅炉;原因分析引言在设备的使用过程当中循环流化床锅炉会由于诸多原因而致使高温过热器管开裂,而此次研究选取的流化床锅炉在进行使用51天之后。
鼓风机震动过大,并且由此而出现紧急压火。
当相应问题予以处理完毕之后,再次进行扬火之后便发现高温过热器自身入口集箱之处存在蒸汽外泄的问题,当进行紧急停炉并进行综合性的检查之后,发现过热器及入口及箱管所拥有的座脚焊接缝以及过滤器入口箱后,所拥有的第一弯头具有诸多开裂情况。
由此,文章对开裂失效所存在的综合原因进行分析与讨论。
此次所选取的锅炉为中温中压循环流化成锅炉,在使用过程当中,过热器系统主要由低温过热器以及相应的高温过热器分别构成,其受热面管会由蛇形排布,并且至于整体后延颈处高温过热器,其过热蒸汽的额定出口压力为3.82MPa,在出口处的整体温度为450度。
在锅炉运行过程当中,整体锅炉存在着蒸汽温度超温问题,其整体温度最高时可达至470度,其过热蒸汽经过节温器处理之后会进入到入口集箱。
此台锅炉在应用过程中会利用压力对喷水量进行综合性的调节,在运行的过程当中,其减温水使用频繁,并且且喷水量相对较大。
文章针对锅炉运行的情况对其进行综合性的检查,并且对开裂原因进行分析。
1对现场检查工作进行分析在检查中可以发现,开裂部位主要在过热器及入口机箱所具有的管座角的焊缝之处,并且会出现在蛇形管道第一弯头的130度转弯处。
入口集箱管座角焊接在问题出现中,其焊缝主要出现为穿透性轴向裂纹,并且其弯头处所存在的裂纹出现人字形性状,在泄露部位的分析与查看中可以发现,其部位拥有白色结晶,对整排管牌进行检查可以发现,白色结晶均出现,并且在减温水入口之处,其结晶情况较为严重。
锅炉燃烧器烧损原因分析与防范措施摘要:电厂当中,锅炉燃烧器属于核心设备,对于电厂正常运行中的发电质量与效率有着非常重要的影响。
但由于需要长时间连续使用,所以存在着相当大的安全隐患,这不但会影响到电厂的正常生产,也会危及员工的生命安全。
基于此,本文对锅炉燃烧器的烧损问题进行探究,分析了烧损发生的原因,并提出了相应的防范措施,以确保锅炉燃烧器运行的安全性。
关键词:燃烧器烧损;锅炉;原因;防范措施引言:近年来,我国在各种大型锅炉燃烧技术上进行了改造,总的来看,取得了较好的成效,经济效益显著。
然而,改装后的燃烧器,仍然存在着被烧损的风险。
锅炉燃烧器的烧损不仅增加了检修成本和检修工作量,而且对锅炉的安全运行造成了危害,而且很容易造成水冷壁的结焦和高温腐蚀,从而影响锅炉的安全经济性。
针对该问题,相关技术人员要通过不断的现场试验、分析、调整及检修,查找出问题产生原因并采取相应措施予以解决。
一、电厂燃烧锅炉工作原理电厂操作人员在操作锅炉时,常常需要先熟悉电厂锅炉运行的基本原则,对燃料输送、燃料动能与热能燃烧方式选择、燃烧能量转换等方面需要熟悉控制。
电厂锅炉燃烧基本流程为:操作人员将从原煤仓落下的原煤通过制粉系统的磨制送入燃烧器后,转换成所需的热和动能。
电厂锅炉的燃烧原理就是将使用煤炭和其他物料的多种复杂组分,通过化学反应后,产生大量烟气,工作部分经高温烟气对水冷壁内的工质进行辐射换热、对流换热后出现一定压力的蒸汽。
蒸汽流入后,通过汽轮机主汽门及调门,由热能转换为动能驱动汽轮机推进,并带动发电机的运转,这样就可以生产出电能来。
二、锅炉燃烧器烧损主要原因分析(一)煤质因素煤质灰熔点是不同的,电厂的煤质是可变的,虽然化学车间进炉煤质分析中也包含煤质灰熔点,但由于煤质可能会有突然的变化,锅炉在使用过程中还是无法时刻了解煤质特性。
而且目前受煤炭市场的影响,也无法确保煤满足设计煤质要求。
经某些煤质专项化验表明,煤质灰熔点偶然性地也出现了低于设计值的情况。

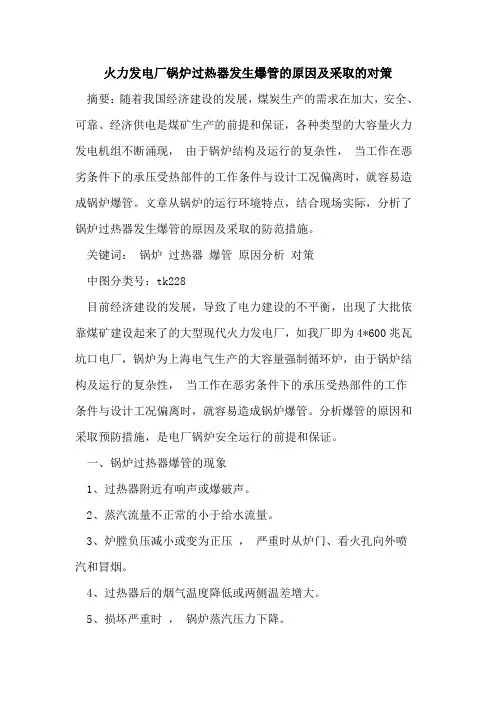

火力发电厂锅炉过热器发生爆管的原因及采取的对策摘要:随着我国经济建设的发展,煤炭生产的需求在加大,安全、可靠、经济供电是煤矿生产的前提和保证,各种类型的大容量火力发电机组不断涌现,由于锅炉结构及运行的复杂性,当工作在恶劣条件下的承压受热部件的工作条件与设计工况偏离时,就容易造成锅炉爆管。
文章从锅炉的运行环境特点,结合现场实际,分析了锅炉过热器发生爆管的原因及采取的防范措施。
关键词:锅炉过热器爆管原因分析对策中图分类号:tk228目前经济建设的发展,导致了电力建设的不平衡,出现了大批依靠煤矿建设起来了的大型现代火力发电厂,如我厂即为4*600兆瓦坑口电厂,锅炉为上海电气生产的大容量强制循环炉,由于锅炉结构及运行的复杂性,当工作在恶劣条件下的承压受热部件的工作条件与设计工况偏离时,就容易造成锅炉爆管。
分析爆管的原因和采取预防措施,是电厂锅炉安全运行的前提和保证。
一、锅炉过热器爆管的现象1、过热器附近有响声或爆破声。
2、蒸汽流量不正常的小于给水流量。
3、炉膛负压减小或变为正压,严重时从炉门、看火孔向外喷汽和冒烟。
4、过热器后的烟气温度降低或两侧温差增大。
5、损坏严重时,锅炉蒸汽压力下降。
6、排烟温度显著下降,烟囱排出烟气颜色变成灰白色。
7、引风机负荷加大,电流增高。
二、过热器爆管的原因分析1、锅炉设计、选型不当。
首先由于燃料特性存在复杂性和多样性,早期锅炉成型的产品,缺乏根据燃料特性选择炉膛尺寸的可靠依据,使设计出的炉膛不能适应煤种多变的运行条件。
当炉膛高度偏高时,易引起汽温偏低。
相反,炉膛高度偏低则易引起过热器超温。
其次过热器系统结构设计及受热面布置不合理。
过热器管组的进出口集箱的引入、引出方式布置不当,使蒸汽在集箱中流动时静压变化过大而造成较大的流量偏差;对于蒸汽由径向引入进口集箱的并联管组,因进口集箱与引入管的三通处形成局部涡流,使得该涡流区附近管组的流量较小,从而引起较大的流量偏差;过热器或再热器的前后级之间没有布置中间混合联箱而直接连接,或者未进行左右交叉,这样使得前后级的热偏差相互叠加。

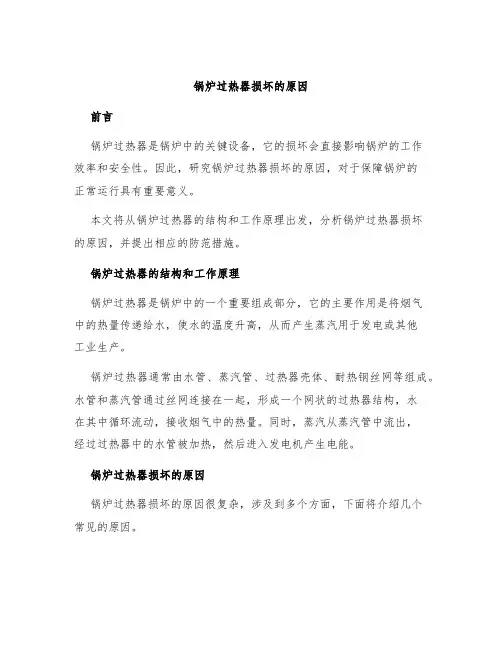

锅炉过热器损坏的原因前言锅炉过热器是锅炉中的关键设备,它的损坏会直接影响锅炉的工作效率和安全性。
因此,研究锅炉过热器损坏的原因,对于保障锅炉的正常运行具有重要意义。
本文将从锅炉过热器的结构和工作原理出发,分析锅炉过热器损坏的原因,并提出相应的防范措施。
锅炉过热器的结构和工作原理锅炉过热器是锅炉中的一个重要组成部分,它的主要作用是将烟气中的热量传递给水,使水的温度升高,从而产生蒸汽用于发电或其他工业生产。
锅炉过热器通常由水管、蒸汽管、过热器壳体、耐热钢丝网等组成。
水管和蒸汽管通过丝网连接在一起,形成一个网状的过热器结构,水在其中循环流动,接收烟气中的热量。
同时,蒸汽从蒸汽管中流出,经过过热器中的水管被加热,然后进入发电机产生电能。
锅炉过热器损坏的原因锅炉过热器损坏的原因很复杂,涉及到多个方面,下面将介绍几个常见的原因。
1. 高温烟气的侵蚀在锅炉运行过程中,烟气中含有酸性物质,这些物质会对过热器内部的水管和蒸汽管造成腐蚀。
特别是在高温和高压的情况下,这种腐蚀会更加严重。
2. 水冷振荡在锅炉正常运行过程中,由于水的流动会产生振荡,当振荡频率和水管本身的固有频率相同时,就会产生共振现象,使水管受到过大的振荡力,导致水管变形或破裂,从而影响锅炉的正常运行。
3. 烟气温度过高当锅炉运行时,烟气温度过高会导致过热器内部温度过高,从而影响过热器壳体的耐热性能,加剧过热器内部的侵蚀。
4. 过热器缺水过热器缺水是锅炉损坏的常见原因之一,当过热器缺乏足够的水量时,过热器内部温度会升高,甚至达到过热温度,使得过热器内部水管和蒸汽管受到严重的损坏,从而影响锅炉的正常运行。
防范措施为了防止锅炉过热器损坏,应当采取相应的防范措施,下面罗列几个常见的措施。
1. 加强烟气净化烟气中的酸性物质是过热器内部腐蚀的主要来源,因此需要在锅炉烟气净化系统中安装一些酸性气体吸收剂,减少烟气中的酸性物质含量。
2. 加强水循环系统的维护水管和蒸汽管是过热器中最脆弱的部分,因此需要加强水循环系统的维护,及时清洗水管和蒸汽管,防止其受到腐蚀。
浅谈锅炉过热器管失效原因与应对措施过热器管子失效是锅炉常见故障之一,引起过热器管子产生失效的原因有多种因素,可以归纳为两个方面:一是制造方面的原因比如:如锅炉严重缺水,水处理不达标,水循环不畅等。
上述这些原因造成的过热器管子变形及破坏问题已有一些作者进行了分析和论证,这里不再赘述。
在此,我们指出一个当前经常被人们忽视的问题:锅炉低负荷运行是引起过热器管子变形及破坏的原因之一。
在多年的检验工作中发现,一些企业的锅炉长时间处于低负荷运行状态下,实际运行负荷只有锅炉额定负荷的30%~50%,并且存在这样一种认识;锅炉在低负荷下运行安全系数较大,不会对锅炉有什么危害,甚至可以延长锅炉使用寿命。
但是,实际情况并非如此。
例如,某单位一台蒸发量为每小时35吨的锅炉,过热器出口蒸汽温度为450℃,压力为3.9MPa的锅炉,亦在材料先用正确,水处理基本良好(无水垢),未发生过缺水等异常事故的情况下,由于每天都有8小时左右的时间,锅炉在仅为30%额定蒸发量的低负荷下运行,新锅炉投入使用仅8个月,就有40%左右的过热器管子产生挠度400mm-800mm的严重弯曲变形,其中有2根管子严重胀粗,胀粗量为13%,管子外表面亦产生了明显的蠕胀裂纹。
此种例下还有些不再多述。
对此我们经过分析认为,锅炉较长时间处于低负荷运行状态,尤其是超低负荷运行,非但不能保证锅炉的安全性,延长使用寿命,而这些是造成过热器管严重变形及破坏的原因所在,下面从热工观点进行简要分析。
我们知道,蒸汽在连续不断地流运过程中,通过过热器被加热,升温,成为具有一定过热度的过热蒸汽,而过热器金属壁靠流动及时将高温烟气给予的热量带走,使壁温保持在金属允许工作温度范围内,从而保证过热器长期可靠地工作。
如果金属管壁温度增高/金属机械性能下降,当壁温超过强度计算允许的最高温度值时,过热器的安全可靠性就会失去保证,甚至破坏。
从热平衡角度看,过热器管温度的高低,是烟气放热与蒸汽及热两者平衡的结果,即过热器管壁温度的高低取决于烟气放热量与蒸汽吸热量的大小,当高温烟气掠过过热器所放出的热量与蒸汽流过管内所吸收的热量相等时,过热器处于某一温度水平,此时管壁温度为一定值;当锅炉负荷变化时,烟气放热量和蒸汽吸热量也随之发生变化,如果烟气的放热量大于蒸汽吸热量时,过热器的温度将升高,反之则降低,直到建立起新的热平衡时为止。
锅炉燃烧器烧损原因分析与防范措施摘要:通过对锅炉燃烧器烧损原因的分析,发现与燃烧器磨损、运行调整及燃烧煤种均存在相关性,提出了防范措施,避免了燃烧器烧损现象再次发生。
关键词:燃烧器;烧损;原因;防范措施一、锅炉概述锅炉为超临界参数变压运行螺旋管圈直流炉、单炉膛、一次中间再热、四角切圆燃烧、平衡通风、Π型露天布置、固态排渣、全钢架悬吊结构。
锅炉燃烧用神府东胜煤。
锅炉燃烧室蒸发受热面采用膜式水冷壁,有三级过热器,二级再热器。
在后屏过热器进、出口分别布置一、二级喷水减温器,在低温再热器入口布置事故喷水减温器。
制粉系统配置6台ZGM113G型中速磨煤机,冷一次风、正压直吹,R90=18%。
5台磨煤机运行,1台备置。
采用低NOx同轴燃烧系统,主风箱设6层强化着火煤粉喷嘴,在煤粉喷嘴四周布置燃料风。
每相邻2层煤粉喷嘴之间布置1层辅助风喷嘴,包括上、下2只预置水平偏角的辅助风CFS喷嘴,1只直吹风喷嘴。
主风箱下部设有1层火下风UFA喷嘴,主风箱上部设有2层紧凑燃尽风CCOFA喷嘴和5层可水平摆动的分离燃尽风SOFA喷嘴。
采用轻柴油点火系统。
燃烧器摆角±30°,SOFA喷嘴上下摆角±30°,SOFA水平摆角±15°。
锅炉最大连续蒸发量1913t/h,一次风速(喷口速度)25m/s,一次风率19.8%。
二、燃烧器喷管烧损异常工况第一,2014年9月20日9:15,#1锅炉C2燃烧器处护板烧坏,停磨检查发现C2燃烧器喷管左侧中部偏下有1个孔洞,导致煤粉泄漏燃烧,护板过热烧损。
第二,2014年9月22日13:00,#1锅炉F2粉管入炉膛处有火星冒出,停磨检查发现F2喷管的右侧有1个孔洞,底部有2个孔洞。
第三,2014年10月17日9:23,#2锅炉C4燃烧器喷管外护板烧红,停磨检查发现燃烧器喷口有结焦,喷管内部左侧无明显磨损。
第四,2014年10月21日3:55,#2锅炉F4燃烧器区域护板烧坏,停磨检查发现燃烧器喷口烧坏,喷管背火侧全部烧坏,附近燃烧器摆角连杆、电缆烧损。
82能源环保与安全一、前言随着我国工业的高速发展,对各种工业设备的应用水平有了更高的要求。
为了有效保障锅炉得到更加良好的运转,对其受热面往往有着比较高的要求,这样才能保证锅炉的运行效率。
因此,有必要对锅炉受热面损坏的原因进行深入探讨,并提出一些有效的保护措施,不断提高锅炉的利用率。
二、锅炉受热面损坏的常见原因高温腐蚀。
高温腐蚀是指在煤粉锅炉高温火焰和烟气区域,过热器和悬挂件外部出现的一种腐蚀现象,其属于一个比较复杂的物理化学过程,和有关煤反应的机理是一样的,由于煤自身的复杂性和对其研究发展的限制,这些机理和推理结果往往在定量描述上,还不是非常准确。
从目前对高温腐蚀的进一步研究来看,主要是由于壁面和积灰层间的一层液相反应而产生的。
污染后的受热面,会受到灰渣和烟气的复杂化学反应,受热面表层集灰也往往由两部分构成,内层的会比较密实,和管子的黏结牢固性比较强,不是非常容易被清除,外层的会比较松散,容易被有效清除。
造成锅炉受热面损坏的因素很多,其中一个因素是锅炉受热面出现了磨损。
在锅炉实际运行期间,受热面需要能够有效传递热量,需要与烟气直接接触。
在烟气中往往含有大量的杂质,在烟气流动的过程中,内部杂质会直接与受热面发生碰撞,对受热面造成比较大的影响。
如果受热面长期与烟气进行接触,烟气流动的速度会不断加快,内部的杂质对锅炉表面会产生切削的作用,让锅炉受热面发生比较大的磨损。
如果锅炉受热面设计不合理,还会对受热面造成磨损。
另外一个因素是锅炉缺水导致受热面管道发生损坏。
在锅炉运行过程中,如果内部发生缺水现象,就容易对受热面造成非常大的损伤,甚至会引起安全事故的发生,对企业经营效益造成非常大的影响。
如果锅炉内部缺水,管道在运行中就会得不到及时的冷却,在高温的环境中,管道内部的温度会不断升高,管道的强度会不断降低。
如果温度超过一定的值,受热面管道还会发生变形的现象,如果没有合理及时进行处理,容易造成管道发生爆裂的情况,造成比较大的经济损失。
锅炉过热器损坏的原因
(1)过热器损坏主要指过热器管爆破。
事故发生时,蒸汽流量明显下降,且不正常地小于给水流量;过热蒸汽温度上升,压力下降;过热器附近有明显声响,炉膛负压减小,过热器后的烟气温度降低。
(2)过热器损坏的原因是:
①因锅炉满水、汽水共腾或汽水分离效果差而造成过热器内进水结垢,导致过热爆管;
②因受热偏差或流量偏差使个别过热器管子超温而爆管;
③因启动、停炉时对过热器管保护不善而导致过热爆管;
④因工况变动使过热蒸汽温度上升,造成金属超温爆管;
⑤材质缺陷或材质错用;
⑥制造或安装时的质量问题,特别是焊接缺陷;
⑦管内异物堵塞;
⑧飞灰磨损严重;
⑨吹灰不当损坏管壁等。
(3)过热器损坏通常需要停炉修理。
由于锅炉受热面中过热器的使用温度最高,导致过热蒸汽温度变化的因素多,相应造成过热器超温的因素也多,因而在分析问题时需要综合各方面的因素考虑。
