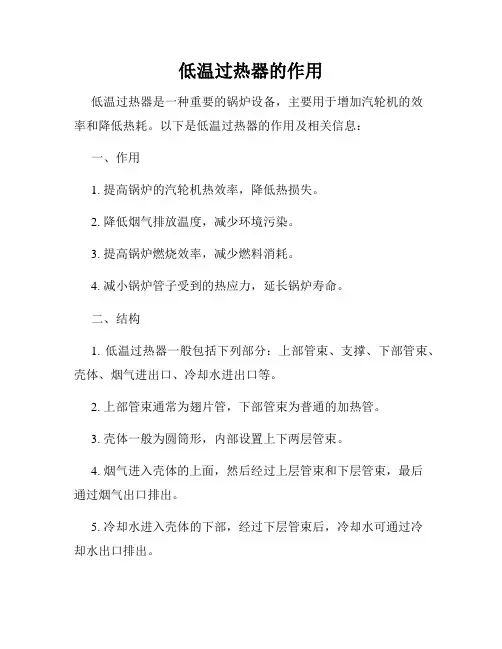

过热器的作用及分类

低温过热器的作用低温过热器是一种重要的锅炉设备，主要用于增加汽轮机的效率和降低热耗。

以下是低温过热器的作用及相关信息：一、作用1. 提高锅炉的汽轮机热效率，降低热损失。

2. 降低烟气排放温度，减少环境污染。

3. 提高锅炉燃烧效率，减少燃料消耗。

4. 减小锅炉管子受到的热应力，延长锅炉寿命。

二、结构1. 低温过热器一般包括下列部分：上部管束、支撑、下部管束、壳体、烟气进出口、冷却水进出口等。

2. 上部管束通常为翅片管，下部管束为普通的加热管。

3. 壳体一般为圆筒形，内部设置上下两层管束。

4. 烟气进入壳体的上面，然后经过上层管束和下层管束，最后通过烟气出口排出。

5. 冷却水进入壳体的下部，经过下层管束后，冷却水可通过冷却水出口排出。

三、工作原理1. 烟气在进入低温过热器之前已经被锅炉主体加热到高温状态。

2. 炉膛出口的烟气首先通过上部管束，在此期间，烟气释放一部分热量给上部管束。

3. 上部管束后的烟气再通过下部管束，此时，烟气仍然存在一定的热量，通过下部管束，释放给冷却水，使得冷却水升温。

4. 经过低温过热器处理后，烟气的温度得到降低，同时冷却水的温度得到了升高。

5. 冷却水被加热后，可用于其他部位，如锅炉除渣。

四、维护与保养1. 定期对低温过热器进行检查和维护，发现问题及时处理。

2. 定期检查管束是否存在泄漏和损坏现象，如发现问题及时换管，并对受损部位进行修补。

3. 每次停炉时，应将低温过热器内的水放干净，避免管束内积存杂质污染。

4. 平时要对低温过热器进行清洗，去除污物，以免影响正常工作。

总之，低温过热器是锅炉常用的过热器设备，通过将烟气余热转化为冷却水升温，提高了锅炉热效率。

在使用过程中，需要注意定期维护和保养，以确保其正常运转和延长使用寿命。

电厂高温加热器的作用电厂高温加热器的作用电厂高温加热器是燃煤、燃气等能源电厂中的一个重要设备，其作用是将燃料中的水分蒸发掉，提高燃烧效率，确保电厂的正常运行。

一、高温加热器的工作原理高温加热器一般采用冷烟气冷却水壁来达到加热的目的。

在电厂锅炉系统中，燃料与空气混合后在燃烧区域燃烧，燃烧产生的高温烟气通过燃烧室进入高温过热器。

在过热器内，烟气与加热面（也就是水壁）之间进行交换热，将烟气的热量传递给水壁，使水壁中的水被加热蒸发。

这样，烟气的温度就被降低，达到节约能源和保护环境的目的。

二、高温加热器的功能1. 蒸发水分：在燃料中，水分含量相对较高。

高温加热器通过加热作用，将水分蒸发掉，提高燃烧效率。

蒸发掉水分还可以减少燃料的重量，从而减少燃料的运输成本。

2. 提高燃烧效率：高温加热器可以提高锅炉的燃烧效率。

在高温加热器中，烟气与水壁之间进行交换热，使烟气中的热量被传递给水壁，从而使烟气温度降低，温度降低的烟气进入锅炉其他部分进行燃烧，可以提高燃烧效率。

3. 节约能源：高温加热器的作用是通过最大限度地利用烟气中的热能来加热水，从而提高燃烧利用率，达到节约能源的目的。

这不仅减少了环境污染，也降低了电厂的运行成本。

4. 保护锅炉：高温加热器不仅能蒸发掉燃料中的水分，还能减少燃烧产生的烟气中的脱碳物质和灰分物质的沉积，减少锅炉管道内的积灰量，延长锅炉的使用寿命。

5. 保护环境：高温加热器通过提高燃烧效率和减少燃料的消耗，减少了燃烧过程中产生的有害气体的排放，对保护环境具有重要意义。

尤其在如今环保意识高涨的时代，电厂高温加热器的作用不容忽视。

三、高温加热器的类型高温加热器根据工作原理和结构不同可以分为众多的类型，常见的有直管式高温加热器、U型高温加热器和辐射式高温加热器等。

直管式高温加热器结构简单，烟气流动阻力小，传热效果好，但容易堵塞。

U型高温加热器由长直管和U型回旋管组成，能够增加传热面积，提高换热效率。

辐射式高温加热器采用辐射热交换原理，烟气通过辐射管与加热面进行传热，具有体积小、重量轻、结构简单等特点。

过热器保护蒸汽的作用原理
过热器保护蒸汽的作用原理是通过控制蒸汽过热器中的温度和压力，以防止蒸汽过热器过热、烧毁或发生爆炸等危险情况。

具体来说，过热器保护蒸汽的作用原理如下：
1. 温度控制：过热器通常都设有温度控制装置，可以监测和调节蒸汽过热器的温度。

当温度超过设定值时，控制装置会发送信号给系统，触发保护措施，如关闭进气阀门、减少或停止蒸汽供应等。

2. 压力控制：蒸汽过热器也设有压力控制装置，用于监测和控制蒸汽过热器的压力。

当压力超过设定值时，控制装置会采取相应的措施，如关闭进气阀门、排放多余的蒸汽等，以降低过热器内压力，防止过热器的破裂。

3. 安全阀保护：蒸汽过热器通常还配备有安全阀，当温度或压力超过额定范围时，安全阀会自动打开，释放过多的蒸汽，以保证过热器内部的温度和压力在安全范围内。

总之，过热器保护蒸汽的作用原理是通过温度控制、压力控制和安全阀保护等措施，确保蒸汽过热器的运行在安全范围内，预防过热器过热、烧毁或发生爆炸等事故。

电力考试判断电力考试判断三、判断题1.过热蒸汽所含热量由饱和水含热量、汽化潜热和过热热量三部分组成。

（√）2.炉水中的盐分是通过饱和蒸汽带水方式进入蒸气中的。

（×）3.锅炉水压试验一般分为工作压力和超工作压力试验两种。

（√）4.按传热方式，过热器大体可分为对流式过热器和辐射式过热器。

（×）5.省煤器的作用是利用锅炉尾部烟气的余热，加热锅炉炉水的一种热交换设备。

（×）6.自然循环回路中，工质的运动压头与循环回路高度有关；与下降管中水的平均密度有关；与上升管中汽水混合物平均密度无关。

（×）7.减温器一般分为表面式和混合式两种。

（√）8.回转式空气预热器蓄热元件温度高于烟气露点时，烟气中的硫酸蒸汽凝结在预热器蓄热元件上，对其造成低温腐蚀。

（×）9.炉前燃油系统因检修需要动火时，运行人员应做好安全措施，必须办理动火工作票。

（√）10.为防止汽包壁温差超限，在锅炉上水时应严格控制上水温度和上水速度。

（√）11.锅炉正常运行中，若炉膛火焰中心上移，则过热蒸汽温度降低；火焰中心下移，则过热蒸汽温度升高。

（×）12.如果汽压变化与蒸汽流量变化方向相反，这是属于内扰而引起的汽压变化。

（×）13.制粉系统运行必须同时满足干燥出力、磨煤出力与通风量的要求。

（√）14.煤粉在炉内的燃烧过程，大致可分为着火阶段、燃烧阶段和燃烬阶段三个阶段。

（√）15.煤的工业分析的内容是：水分、灰分、挥发分、固定碳四项内容，四项内容之和等于100％。

（√）16.影响煤粉经济细度的主要因素是化学不完全燃烧和制粉消耗。

（×）17.蒸汽监督的主要项目是含盐量和杂质。

（×）18.锅炉燃烧室主要作用是组织燃烧和对流换热。

（×）19.锅炉若严重缺水时，此时错误地上水，会引起水冷壁上联箱及汽包产生较大的热应力，甚至导致水冷壁爆破。

（√）20.锅炉严重满水时，汽温迅速升高，蒸汽管道会发生水冲击。

过热器、再热器的作用•第一组过热器作用：将饱和蒸汽加热为具有一定温度的过热蒸汽，并要求在锅炉负荷或其他工况变动时，保证过热器温度的波动处于允许的范围之内。

再热器的作用：把作过功的低压蒸汽再进行加热并达到一定温度的蒸汽，提高干度，进一步提高电厂循环的热效率，使汽轮机末级叶片的蒸汽温度控制在允许的范围内。

为了提高电厂的循环热效率，蒸汽的参数不断提高，蒸汽压力的提高要求相应提高过热蒸汽的温度，但过热蒸汽的温度的提高材料的限制。

对于高压以上的大容量锅炉汽轮机组均采用中间再热系统，即高温高压蒸汽在汽轮机高压缸膨胀至某一压力后，引到布置在锅炉烟道的再热器中，然后再加热升温，回到汽轮机中、低压缸继续膨胀做功。

通常把在高压过热器中加热的蒸汽称为一次过热蒸汽。

把再热器中加热的蒸汽称为二次蒸汽或过热蒸汽。

一般再热蒸汽压力为一次过热蒸汽压力的五分之一左右，温度与一次过热气温相近。

再热循环的采用，即可进一步提高蒸汽循环效率，采用一次再热可提高热效率4∽6%。

同时又可使汽轮机末级叶片的蒸汽湿度控制在允许的范围内ω﹦10∽20%。

在大容量高参数锅炉中，过热器和再热器的吸热量将占总吸热量的50%以上，因此，过热器和再热器受热面在锅炉总受热面中占很大比例。

必须布置在高温烟区，而且过热器和再热器又是锅炉中工质温度最高的部件。

为降低锅炉成本，尽量避免采用高级钢材，设计过热器和再热器时，选用的管子金属几乎都处于其温度最高值。

不同部位所用的材料也不同，即使10∽20°的超温也会使其许多应力降低很多。

因此，如何使用过热器尤其再热器管子金属长期安全工作成为锅炉设计与运行中的重要问题。

谢谢大家! 6/28/2020。

过热器、再热器的作用•第一组过热器作用：将饱和蒸汽加热为具有一定温度的过热蒸汽，并要求在锅炉负荷或其他工况变动时，保证过热器温度的波动处于允许的范围之内。

再热器的作用：把作过功的低压蒸汽再进行加热并达到一定温度的蒸汽，提高干度，进一步提高电厂循环的热效率，使汽轮机末级叶片的蒸汽温度控制在允许的范围内。

为了提高电厂的循环热效率，蒸汽的参数不断提高，蒸汽压力的提高要求相应提高过热蒸汽的温度，但过热蒸汽的温度的提高材料的限制。

对于高压以上的大容量锅炉汽轮机组均采用中间再热系统，即高温高压蒸汽在汽轮机高压缸膨胀至某一压力后，引到布置在锅炉烟道的再热器中，然后再加热升温，回到汽轮机中、低压缸继续膨胀做功。

通常把在高压过热器中加热的蒸汽称为一次过热蒸汽。

把再热器中加热的蒸汽称为二次蒸汽或过热蒸汽。

一般再热蒸汽压力为一次过热蒸汽压力的五分之一左右，温度与一次过热气温相近。

再热循环的采用，即可进一步提高蒸汽循环效率，采用一次再热可提高热效率4∽6%。

同时又可使汽轮机末级叶片的蒸汽湿度控制在允许的范围内ω﹦10∽20%。

在大容量高参数锅炉中，过热器和再热器的吸热量将占总吸热量的50%以上，因此，过热器和再热器受热面在锅炉总受热面中占很大比例。

必须布置在高温烟区，而且过热器和再热器又是锅炉中工质温度最高的部件。

为降低锅炉成本，尽量避免采用高级钢材，设计过热器和再热器时，选用的管子金属几乎都处于其温度最高值。

不同部位所用的材料也不同，即使10∽20°的超温也会使其许多应力降低很多。

因此，如何使用过热器尤其再热器管子金属长期安全工作成为锅炉设计与运行中的重要问题。

谢谢大家! 6/28/2020。

锅炉过热器、再热器系统及蒸汽管道吹管措施一、锅炉过热器系统1.1 运行原理锅炉过热器是锅炉主体中加热面积最大、出口蒸汽温度最高的部分。

它的主要作用是将从锅炉主体中出来的锅炉水汽包中产生的湿度去除掉，使其成为饱和蒸汽，从而提高蒸汽的干度和温度。

过热器的工作原理是通过将锅炉主体中出来的饱和蒸汽进行加热，使其达到超过饱和状态，从而成为过热蒸汽，最终进入蒸汽管道输送至用电设备。

1.2 过热器设备结构过热器通常由多组管束和支承结构组成。

管束内部是多根螺旋或直管装置，通常采用无缝钢管或不锈钢管制作。

支承结构通常由根据压力等级制造的板式物品和悬挂支撑结构组成。

此外，还需要加入上、下管盘、隔板、罩壳等结构。

1.3 过热器运行中的问题及解决方法•过热器泄漏过热器泄漏主要是由于管束或支承结构等故障所引起，这种情况下应采取相应的修理措施，如更换管束或支承构件。

•过热器铭牌或标记损坏过热器运行中，如果铭牌或标记损坏，会造成过热器的风险增大，需要立即更换或修理。

•过热器内产生氧化物过热器内部产生氧化物将严重影响蒸汽质量和经济性，需要采用化学清洗、物理捣毁和高压水冲洗等措施进行清理。

二、再热器系统2.1 运行原理再热器系统与过热器系统类似，同样是加热主汽流中的蒸汽，提高其温度。

再热器与过热器的主要区别在于，它在蒸汽流经过热器后，在温度降低前再次进入加热器加热。

这种再加热的目的是进一步提高主汽流中蒸汽的温度，进而提高锅炉输出蒸汽的温度。

2.2 再热器的设计和结构再热器与过热器不同的是，再热器通常由两个或三个管束组成，设计更加复杂，结构也更加严格。

其中，再热器中的每个管束内部均包含多个钢管或不锈钢管制成的螺旋或直管形式，管束之间则采用隔板结构对其进行支撑。

2.3 再热器系统的问题及解决方法•初级侧回路泄漏如果再热器的初级侧回路泄漏，将严重影响再热器的工作效率，需要采取相应的修理措施，如更换管束或支承构件。

•额定功率下蒸汽温度过高如果再热器蒸汽温度过高，将导致其效率降低，严重的甚至会危及锅炉的正常运行。

什么是水冷壁、过热器、再热器、省煤器和空气预热器？水冷壁、过热器、再热器、省煤器和空气预热器都是与锅炉烟气进行热交换的热交换器。

它们利用了烟气的余热，使锅炉降低了能耗。

同时又与水系统是密切相关的。

（1）水冷壁在炉膛四周内壁上竖立布置很多直径为50～80mm 的管子，组成水冷壁。

它的作用是吸收烟气辐射的热量，同时起到保护炉墙的作用。

在烟道前方的后墙水冷壁上部拉稀成数列管束，称为防渣管。

它的作用是防止结渣，同时保护后方的过热器。

从汽包来的炉水经下降管进入联箱，再分布到水冷壁管组，水在水冷壁管内一边上升一边被加热，变为水汽混合物，再回到汽包中。

（2）过热器和再热器为蛇管式换热器，一般由直径为30～50mm 管组成。

由汽包来的饱和蒸汽通过过热器管内与烟气热交换被加热成为过热蒸汽。

烟气离开炉膛与过热器热交换之后，温度降至500～600℃。

在超高压系统常设再热器，又称二次过热器或中间过热器。

由汽轮机高压缸来的蒸汽进入再热器与烟气热交换之后升温送往汽轮机中压缸再使用。

（3）省煤器为蛇管式换热器，管外径一般为25～38mm。

由给水泵送来的给水送入管内与管外的烟气进行热交换之后提高温度，然后送入汽包。

（4）空气预热器通常布置在锅炉出口。

空气在此与烟气进行热交换，加热后的空气送至燃烧器助燃。

空气预热器分管式及回转式两种。

管式为间壁传热，由两端设管板的多根平行管组成，烟气走管内，空气由送风机送来从管间通过，与烟气热交换。

离开锅炉的烟气大约100～200℃。

回转式空气预热器利用蓄热板传热。

在旋转的转子周围装有许多蓄热板。

当蓄热板转到烟气通道时，吸收了热量，温度升高；当蓄热板转到空气通道时，放出热量，温度下降，同时使空气被加热到300～400℃。
