风机盘管技术安装规范

精装修工程空调机风机盘管安装方案与技术措施一、方案概述本方案旨在确保精装修工程中空调机风机盘管的安装质量和效果，提供适合空调机风机盘管的安装方法和技术措施，保证安装过程顺利进行，确保设备的正常运行和使用效果。

二、安装方案1.安装前的准备工作：（1）根据设计图纸确定空调机风机盘管的安装位置和尺寸。

（2）检查安装位置是否符合设计要求，如有需求，进行相应的场地准备工作。

（3）核实风机盘管的规格型号和数量，并检查是否有缺损或损坏。

（4）准备好必要的安装工具和设备，如起重设备、安装支架、电动工具等。

2.安装步骤：（1）搭设安装支架：根据设计要求和施工图纸，搭设起重设备和安装支架，确保支架稳固可靠，能够承受风机盘管的重量。

（2）安装风机盘管：先将风机盘管吊装到安装位置，然后根据设计要求和施工图纸，将风机盘管固定在安装支架上，确保位置准确、稳固可靠。

（3）连接管路和电气：根据设计要求，连接风机盘管的供回水管路和电气线路，确保连接牢固、管路无渗漏、电气可靠。

（4）调试检验：完成安装后，进行必要的调试和检验工作，确保设备正常运行，无异响、无泄漏等问题。

（5）测试验收：按照国家标准和设计要求进行空调机风机盘管的性能测试，确保设备达到设计要求。

三、技术措施1.安全措施：（1）在安装过程中，进行必要的安全防护措施，如戴好安全帽、安全绳等。

（2）严格遵守安装操作规程，确保操作过程安全可靠，防止设备落地、滑落等意外事故。

（3）进行设备的定期检修和维护，确保设备的安全运行。

2.结构支撑：（1）根据设备的重量和尺寸，计算出合适的安装支撑结构，并使用高强度材料搭设安装支架，确保安装位置稳固可靠。

（2）通过使用合适的连接件和固定方式，确保风机盘管与安装支架的连接牢固可靠，防止设备松动或倾斜。

3.管路连接：（1）选择合适的管路连接方式和材料，确保连接牢固可靠，防止泄漏和漏气。

（2）在连接过程中，使用合适的工具和管道配件进行连接，确保连接口的严密性和稳固性。

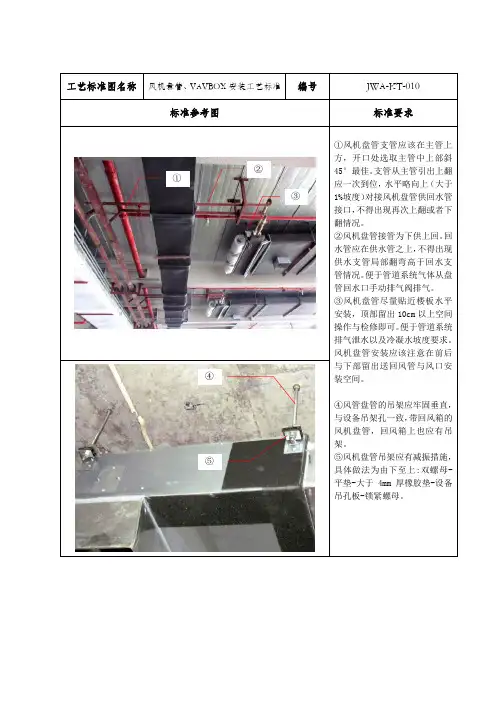

工艺标准图名称 风机盘管、VAVBOX 安装工艺标准编号 JWA-KT-010 标准参考图标准要求①风机盘管支管应该在主管上方，开口处选取主管中上部斜45°最佳。

支管从主管引出上翻应一次到位，水平略向上（大于1%坡度）对接风机盘管供回水管接口，不得出现再次上翻或者下翻情况。

②风机盘管接管为下供上回。

回水管应在供水管之上，不得出现供水支管局部翻弯高于回水支管情况。

便于管道系统气体从盘管回水口手动排气阀排气。

③风机盘管尽量贴近楼板水平安装，顶部留出10cm 以上空间操作与检修即可。

便于管道系统排气泄水以及冷凝水坡度要求。

风机盘管安装应该注意在前后与下部留出送回风管与风口安装空间。

④风管盘管的吊架应牢固垂直，与设备吊架孔一致，带回风箱的风机盘管，回风箱上也应有吊架。

⑤风机盘管吊架应有减振措施，具体做法为由下至上:双螺母-平垫-大于4mm 厚橡胶垫-设备吊孔板-锁紧螺母。

①②③④⑤⑥风机盘管阀门组应设独立吊架。

⑦风机盘管常规接管：供水管阀门及部件依次为闸阀-过滤器-金属软管。

回水管阀门及部件依次为闸阀-电动二通阀-金属软管。

所有阀门的阀柄不得朝下，电动二通阀应垂直向上安装。

盘管金属软管长度为250mm,之后即接阀门组件，使得阀门组件靠近设备安装，便于统一设置检修口。

⑧大风量风机盘管及噪声要求高情况，可根据要求设置弹簧减振器。

⑨盘管冷凝水管采用150mm 长透明软胶管连接，并用喉箍紧固，坡度应保证正确，支吊架设置正确。

塑料管PVC 管必须用防晃的角钢吊架。

⑩风机盘管安装时顶部应水平，保证冷凝水托盘坡度正确，无倒坡情况。

保温层如有破损应进行修补。

其它要求：压力测试后及时空压机吹净积水。

四管制接管不能接错，冷热系统不要接错，进出系统不要接反。

三速开关不要接错，安装前应进行三速试运转。

同一平面送回风口不宜少于1.2米。

⑥⑦⑧⑨⑩。

风机盘管的安装步骤及工艺要求一、风机盘管的安装步骤：1. 确定安装位置：首先需要确定风机盘管的安装位置，一般应选择在通风良好、易于维修和清洁的地方。

2. 安装支架：根据风机盘管的尺寸和重量，选择适当的支架进行安装。

支架的安装位置应与风机盘管的安装位置相匹配，并且支架必须牢固可靠。

3. 安装管道：根据设计要求，安装与风机盘管相连接的冷热水管道和风管。

在安装过程中，要注意管道的密封性和稳定性，确保水和风的流通畅通。

4. 安装电气线缆：根据设计要求，连接风机盘管的电源线和控制线。

确保接线牢固可靠，避免电气故障和安全隐患。

5. 安装风机盘管：将风机盘管放置在支架上，并根据设计要求，固定风机盘管与支架的连接。

在安装过程中，要注意风机盘管的水平度和垂直度，确保安装的稳定性。

6. 连接管道和线缆：将冷热水管道和风管与风机盘管进行连接，并确保连接处的密封性。

同时，将电气线缆与风机盘管的接线盒连接，确保线缆的牢固性和安全性。

7. 调试和检查：完成安装后，进行风机盘管的调试和检查工作。

包括检查管道和线缆的连接是否牢固，检查风机盘管的启停和运行是否正常，以及检查风机盘管的温度和风速是否符合设计要求。

8. 完善安装记录：在安装完成后，及时完善安装记录，包括风机盘管的型号、规格、安装位置、管道和线缆的连接方式等，以便今后的维护和管理。

二、风机盘管的工艺要求：1. 安装平整：风机盘管的安装位置应平整，不得有明显的倾斜或变形。

安装支架和管道的平整度也要符合要求。

2. 安装牢固：风机盘管的支架和连接件应牢固可靠，能够承受风机盘管的重量和振动。

管道和线缆的固定也要牢固，避免松动或脱落。

3. 连接密封：管道和线缆的连接处应密封良好，确保不漏水和不漏风。

特别是冷热水管道的连接，要防止漏水导致系统失效。

4. 电气安全：风机盘管的电气线缆应符合安全标准，接线要正确可靠。

电气设备和线缆要与水管隔离，避免发生短路和触电事故。

5. 运行平稳：风机盘管的启停和运行应平稳无噪音，风速和温度要稳定可调。

风机盘管安装技术及质量控制要点
2014-05-19筑龙暖通
风机盘管选型定位：
按图纸要求确定风机的规格型号及设置位置，检查安装的风机盘管表面有无破损，涡轮转动与蜗壳有无摩擦，电机有无抖动和异常噪音。

质量控制管理把握以下几点：
A、设备规格与设计一致，位置与图纸无冲突，型号不符或有问题的风盘要更换后再吊装；—
B、定位位置考虑与风机连接的软接和阀件能否合理布置，检修空间要满足。

风机盘管固定安装：—卧式风机盘管安装固定方式有两种，吸顶吊装和悬挂吊装；—明装风机盘管安装固定多采用托架或吊架；—明装立式风机盘管采用坐式固定安装；
质量控制把握以下几点：
A、无论采用哪种模式，固定胀栓必须生根牢固、禁用毛栓等非标膨胀件；
B、悬挂吊装风机盘管采用的吊筋丝杆直径宜采用直径不低于∮8的镀锌材质，截取长度不能超过吊装水平线的75px,以风盘校正水平紧固后露出4-5丝最佳；
C、风盘吊装时要在风盘吊挂孔上下加紧固螺母且在下方加装0.5-25px厚橡胶减震垫，采用的紧固螺母必须是与吊杆匹配的国标件；上下螺母要紧死
D、风机吊装后，风机涡轮后要留有20-625px的检修空间，吊装后的风盘从外观看不能左右偏斜，上下倾斜现象；
E、吸顶吊装时采用的膨胀螺栓长度不低于200px,膨胀紧固要到位；
F、采用托架或吊架安装的风机盘管，拖吊架材料最低选用L3*30的角钢型材，且要做好防腐处理；
G、风机盘管与提前加装的柔性风管、风口连接处应严密、牢固。

附：卧式安装风机盘管悬挂吊装大样图。
