风机盘管安装规范
风机盘管安装规范风机盘管是一种常用的暖通设备，用于空调系统的供暖和制冷。
正确的安装风机盘管对于确保设备的性能和使用寿命至关重要。
下面是风机盘管安装的一些规范和注意事项。
1. 安装位置选择风机盘管应安装在通风和排水良好的室内区域。
安装位置应远离易燃和易爆物品，并且不应受到阳光直射。
同时，应该保证空间足够，方便安装、维修和保养。
2. 安装底座在安装风机盘管之前，应安装合适的底座，以提供充足的支撑和稳定性。
底座应具备防震和防滑功能，并且需要平整、水平。
3. 电气接线在进行电气接线时，应根据设备提供的电气图纸和规范进行。
电源线应采用符合国家标准的电缆，并铺设在电缆沟中，以保证整洁和安全。
4. 管道连接管道连接应采用符合国家标准的接头和密封材料。
应检查连接口是否完好，确保没有漏气和泄露。
同时，应进行必要的压力测试，以验证管道系统的稳定性和安全性。
5. 风机安装风机的安装位置应符合设备的设计要求，并且具备较大的空间来确保空气流通。
在安装风机盘管时，应正确连接进风和出风口，并确保风机的运转方向正确。
同时，还需要保证风机与周围环境的距离足够，避免噪音和震动影响使用。
6. 排水设计风机盘管在制冷过程中会产生冷凝水，因此需要设计合适的排水系统。
排水管道应选择符合国家标准的材料，并进行必要的坡度。
排水口应设在易于检修和清洁的位置，并采用适当的防臭措施。
7. 隔震与降噪为了减少风机运转时的震动和噪音，应在风机和周围结构之间采取隔震措施。
隔震材料应具备一定的承载能力和耐久性，并能有效地抑制震动和噪音的传播。
8. 安全措施在进行风机盘管的安装过程中，应遵守相关的安全规范和操作规程。
安装人员需要佩戴符合要求的个人防护装备，并确保设备周围没有任何危险因素。
以上是风机盘管安装的一些规范和注意事项。
正确的安装可以确保设备的性能和使用寿命，并且提升用户的使用体验。
因此，在进行风机盘管安装之前，应仔细阅读设备的安装手册，并根据相关的规范进行操作。
风机盘管标准
风机盘管标准
风机盘管是一种常见的空调系统设备，广泛应用于商业建筑和
工业场所。
风机盘管的设计和安装需要符合一定的标准，以确保设
备的性能和安全。
本文将介绍风机盘管的标准要求，以及在设计和
安装过程中需要注意的事项。
首先，风机盘管的设计应符合国家相关标准和规范，如《建筑
给排水与采暖通风工程设计规范》等。
设计时需要考虑空调系统的
总体布局、管道连接、电气布置等方面，确保设备能够有效运行并
方便维护。
同时，还需要根据具体使用场所的需求，进行合理的选
型和配置，以满足室内空调和通风的要求。
其次，风机盘管的安装需要严格按照制造商提供的安装说明进行，确保设备安装正确、牢固。
安装过程中需要注意管道连接的密
封性和稳固性，电气接线的可靠性，以及设备的水平和垂直度。
此外，还需要对设备进行调试和检测，确保风机盘管能够正常运行并
达到设计要求。
在使用和维护过程中，风机盘管也需要符合相关的标准和规范。
定期进行设备的清洁和维护，检查设备的运行状态和安全性能，及
时发现并处理问题。
在设备出现故障时，需要按照相关的维修标准进行维修和更换，确保设备能够安全、稳定地运行。
总之，风机盘管作为空调系统的重要组成部分，其设计、安装和使用都需要符合一定的标准和规范。
只有严格遵守标准要求，才能确保设备的性能和安全，为使用者提供舒适的室内环境。
希望本文对风机盘管的标准要求有所帮助，谢谢阅读。
风机盘管技术、安装规范

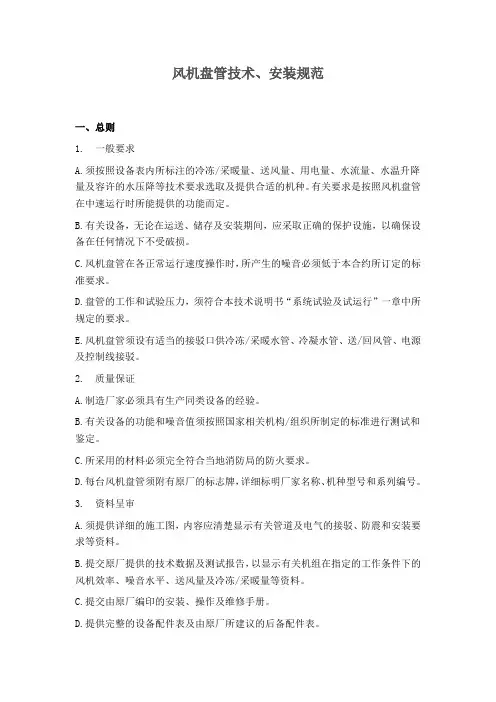

风机盘管技术、安装规范一、总则1. 一般要求A.须按照设备表内所标注的冷冻/采暖量、送风量、用电量、水流量、水温升降量及容许的水压降等技术要求选取及提供合适的机种。
有关要求是按照风机盘管在中速运行时所能提供的功能而定。
B.有关设备，无论在运送、储存及安装期间，应采取正确的保护设施，以确保设备在任何情况下不受破损。
C.风机盘管在各正常运行速度操作时，所产生的噪音必须低于本合约所订定的标准要求。
D.盘管的工作和试验压力，须符合本技术说明书“系统试验及试运行”一章中所规定的要求。
E.风机盘管须设有适当的接驳口供冷冻/采暖水管、冷凝水管、送/回风管、电源及控制线接驳。
2. 质量保证A.制造厂家必须具有生产同类设备的经验。
B.有关设备的功能和噪音值须按照国家相关机构/组织所制定的标准进行测试和鉴定。
C.所采用的材料必须完全符合当地消防局的防火要求。
D.每台风机盘管须附有原厂的标志牌，详细标明厂家名称、机种型号和系列编号。
3. 资料呈审A.须提供详细的施工图，内容应清楚显示有关管道及电气的接驳、防震和安装要求等资料。
B.提交原厂提供的技术数据及测试报告，以显示有关机组在指定的工作条件下的风机效率、噪音水平、送风量及冷冻/采暖量等资料。
C.提交由原厂编印的安装、操作及维修手册。
D.提供完整的设备配件表及由原厂所建议的后备配件表。
二、产品1. 概述A.须提供由原厂装配的风机盘管包括风机、盘管、冷凝水盘、电动机及配件等装配在一保温的金属外壳内。
所有风机盘管不可含有任何石棉或石棉产品。
B.除特别注明外，所有的风机盘管均为暗装卧式设计。
C.每台风机盘管的风机设计须可提供不小于设计要求的外阻风压，以应付风机盘管所接驳的送/回风管及格栅或散流器所产生的外阻力。
D.所有风机盘管在正常操作时，不能产生太大的震动和噪音。
如发觉所产生的震动和噪音超越环保局的规定或标书的规定时，承包单位须提供足够的防震和消音措施。
E.通常，每台风机盘管应配备一套设有由人手操控的四位控制开关掣的温度控制器。
风机盘管的铜管计算规则
风机盘管的铜管计算规则1. 引言1.1 引言风机盘管在空调系统中扮演着非常重要的角色，它通过循环输送冷热介质来调节室内温度，实现空气的循环和净化。
而在风机盘管中，铜管则被广泛应用作为传热介质，具有优良的导热性能和耐腐蚀性，能够有效提升空调系统的传热效率和使用寿命。
铜管的计算规则是制定铜管尺寸和长度的重要依据，它涉及到风机盘管的传热效率和运行功耗等方面。
通过合理计算铜管的尺寸和长度，可以确保风机盘管的传热效果达到最佳状态，从而保证空调系统的稳定运行和节能环保。
在选择铜管时，需要考虑铜管的强度、导热性能、耐腐蚀性以及成本等因素，以便满足空调系统对传热介质的要求。
在铜管加工和安装过程中，需严格按照相关规定和标准进行操作，确保铜管的质量和安全性。
通过深入了解风机盘管铜管的计算规则，可以更好地理解其在空调系统中的作用和重要性，有助于提升空调系统的运行效率和性能。
2. 正文2.1 风机盘管铜管的重要性风机盘管铜管的重要性在风机盘管系统中起着至关重要的作用。
铜管作为主要的传热介质，承担着输送热量的重要任务。
通过铜管，热水或蒸汽能够顺利地流过整个风机盘管系统，将热量传递给空调室内的空气，从而实现室内温度的控制。
铜管的质量直接影响到整个风机盘管系统的运行效果和稳定性。
优质的铜管具有良好的导热性和耐腐蚀性，能够保持热量的传递效率并且延长使用寿命。
而且，铜管的强度高、耐压性好，能够承受高温高压环境下的工作条件，确保系统运行稳定可靠。
正确的铜管选择和计算规则也能够有效提高风机盘管系统的能效比和工作效率。
合理计算铜管的直径和长度，可以降低系统的阻力和能耗，优化系统的热传递效率。
遵守铜管的选用原则和加工安装要求，可以保证系统运行安全稳定，减少故障发生的可能性，延长系统的使用寿命。
2.2 铜管计算规则铜管计算规则是指在风机盘管系统设计中对铜管进行合理计算和选择的一系列规则。
铜管作为风机盘管系统中的重要组成部分，其合理的计算规则对于系统的运行效率和稳定性至关重要。
风柜及风机盘管技术要求
2.空调机组、新风处理机组（含能量回收式新风处理机组）2.1.总则2.1.1.说明2.1.1.1.本章说明有关双层金属外壳之空调机及新风处理机组（含热回收机组），包括风机段、盘管段、空气过滤器段及混合箱段等的生产及安装的各项技术规格要求。
2.1.2.一般要求2.1.2.1.须按照设备表内所标注的冷冻／采暖负荷、送风量、用电量、水流量、水温差等技术要求，选取及提供合适的空调机组。
2.1.2.2.有关设备，无论在运送、储存及施工安装期间，应采取正确的保护设施，以确保设备在任何情况下不受破损。
而空调机组的所有出入接口在接驳风管和水管前应有适当的覆盖和保护。
2.1.2.3.在设备表内所标注的空调机送风静压值，是按设计概算，仅作招标参照，而实际所需的送风静压要求须由本承包单位按照其所提供的送风设备和送/回风管道及配附件等所引起的风阻，再作计算确定，有关计算结果须提交审核。
但如其后仍发觉所提供的空调机组于实际系统运行时不协调，而需对部份设备（风机、电动机、控制组件、电缆等）作修改或更换以配合时，所引起的一切经济损失，一概由本承包单位负责。
2.1.2.4.供应及安装一组工字或槽钢结构底座架，将空调机组及新风处理机组安放在结构基座上，使空调机组及新风处理机组能满意地运行。
2.1.2.5.空调机冷盘管的空气阻力不能超过250Pa，而热盘管的空气阻力不能超过125Pa，流过盘管的风速不能超过2.5m/s。
2.1.2.6.在工地进行最后清洁前，如需试运行或调试空调机组时，须在进行调试的空调机组安装临时的空气过滤器。
2.1.2.7.机组盘管水流阻力不应超过60kPa。
2.1.2.8.当项目所在地存在盘管冻结风险时采暖热水盘管应设置在冷水盘管之前，以避免冬季冷水盘管爆管情况。
2.1.3.质量保证2.1.3.1.制造厂家应为本章内所建议的厂家之一。
但选取的产品须具有五年以上同类产品的经验，而有关空调机组必须符合有关技术要求。
风机盘管标准
风机盘管标准风机盘管是一种常见的暖通空调设备，广泛应用于商业建筑和工业厂房等场所。
作为暖通空调系统中的重要组成部分，风机盘管的标准化对于保障设备质量、提高能效、确保安全具有重要意义。
首先，风机盘管的设计与制造需要符合相关的国家标准和行业标准。
在设计方面，应当参照《建筑给排水与暖通空调工程设计规范》（GB 50096-2011）等国家标准，确保设备在满足使用功能的同时，具备良好的节能性能和安全性能。
在制造过程中，应当严格执行《风机盘管通用技术条件》（GB/T 19232-2003）等行业标准，保证产品质量达到国家规定的要求。
其次，风机盘管的安装与调试需要符合相关标准要求。
在安装过程中，应当严格按照《建筑给排水与暖通空调工程施工规范》（GB 50264-2013）等国家标准，确保设备安装位置合理、连接牢固、电气接线可靠。
在调试过程中，应当参照《风机盘管安装使用与维护技术规程》等行业标准，对设备进行全面调试，保证各项性能指标达到设计要求。
此外，风机盘管的使用与维护也需要严格遵守相关标准规范。
在使用过程中，应当按照《风机盘管使用与维护规程》等行业标准，合理控制设备运行参数，确保系统稳定运行。
在维护过程中，应当参照《建筑给排水与暖通空调工程维护规范》（GB 50017-2003）等国家标准，定期对设备进行维护保养，延长设备使用寿命，提高设备可靠性。
总之，风机盘管作为暖通空调系统中的重要设备，其标准化对于保障设备质量、提高能效、确保安全具有重要意义。
只有严格遵守相关的国家标准和行业标准，才能确保风机盘管在设计、制造、安装、调试、使用和维护各个环节的质量和安全可靠。
同时，也需要不断完善相关标准，促进风机盘管行业的健康发展，推动暖通空调行业向高质量、高效率、低能耗的方向发展。
风机盘管机组国家标准
风机盘管机组国家标准风机盘管机组是一种集制冷、供暖、通风于一体的空调设备，广泛应用于办公楼、商场、酒店等建筑中。
为了规范这类设备的设计、制造和使用，我国制定了一系列的国家标准，以确保风机盘管机组的安全、高效运行。
本文将对风机盘管机组国家标准进行详细介绍。
首先，风机盘管机组国家标准主要包括设计标准、制造标准、安装标准和使用标准。
在设计标准方面，标准规定了风机盘管机组的制冷量、供暖量、风量等参数的计算方法和要求，以及设备的外形尺寸、结构设计、材料选用等方面的规定。
制造标准则对设备的生产工艺、质量控制、检测方法等进行了详细规定，以确保设备的质量和性能符合要求。
安装标准主要规定了设备的安装位置、固定方式、管道连接等内容，以保证设备的安全可靠运行。
使用标准则包括设备的操作、维护、保养等方面的要求，以延长设备的使用寿命，提高设备的运行效率。
其次，风机盘管机组国家标准的制定是为了保障设备的安全性和可靠性。
风机盘管机组作为建筑空调系统的重要组成部分，其性能的稳定和安全运行对建筑物内部环境的舒适度和空气质量有着直接的影响。
因此，制定国家标准，对设备的设计、制造、安装和使用进行规范，可以有效地保障设备的安全性和可靠性，减少因设备故障而引发的安全事故，保护人们的生命财产安全。
再次，风机盘管机组国家标准的实施对于行业发展具有重要意义。
标准的制定和实施可以推动行业技术的进步和设备质量的提升，促进行业的健康发展。
同时，标准的统一实施也有利于促进产品的互通互认，降低企业生产成本，提高市场竞争力，有利于行业的健康发展。
最后，我们要重视风机盘管机组国家标准的宣传和推广工作。
只有让更多的人了解和遵守国家标准，才能真正发挥标准的作用，保障设备的安全运行。
同时，我们也要不断完善和更新标准，以适应新技术的发展和市场的需求。
总之，风机盘管机组国家标准的制定和实施对于保障设备的安全性和可靠性，促进行业的健康发展具有重要意义。
我们要重视标准的宣传和推广工作，让更多的人了解和遵守国家标准，共同推动行业的发展和进步。
风机盘管标准
风机盘管标准风机盘管是一种常见的空调设备，广泛应用于办公楼、商场、酒店等场所。
作为空调系统中的重要组成部分，风机盘管的标准化对于保障设备质量、提高能效、确保安全使用具有重要意义。
本文将就风机盘管标准进行介绍和分析。
首先，风机盘管的标准主要包括外观尺寸、性能参数、安全要求等方面。
在外观尺寸方面，标准通常规定了风机盘管的长、宽、高等尺寸，以及进出风口的位置和尺寸要求，以确保设备能够与建筑结构和空调系统配合良好。
在性能参数方面，标准通常规定了风机盘管的制冷、制热效果、风量、静压等参数，以确保设备具有良好的制冷制热效果和能效。
在安全要求方面，标准通常规定了风机盘管的绝缘、接地、防火、防腐蚀等要求，以确保设备在安全可靠的状态下运行。
其次，风机盘管标准的制定和执行对于行业发展和市场监管具有重要意义。
通过制定风机盘管标准，可以推动行业技术进步，提高产品质量，促进市场竞争。
同时，标准的执行可以保障用户权益，防止低质量产品和假冒伪劣产品的流入，维护市场秩序。
因此，行业协会、企业和政府部门应当加强合作，共同制定和执行风机盘管标准，推动行业健康可持续发展。
最后，风机盘管标准的完善和更新也是一个持续的过程。
随着科技进步和市场需求的变化，风机盘管的设计、制造和使用也在不断发生变化。
因此，风机盘管标准需要不断进行修订和更新，以适应新的技术和市场需求。
同时，行业协会、企业和用户也应当积极参与标准的修订和更新工作，提出合理的建议和意见，共同推动风机盘管标准的不断完善。
综上所述，风机盘管标准对于保障设备质量、提高能效、确保安全使用具有重要意义。
行业协会、企业和政府部门应当共同努力，推动风机盘管标准的制定、执行和不断完善，为行业发展和用户利益保驾护航。
风机盘管标准
风机盘管标准
风机盘管是一种常见的空调系统组件，它能够通过风机和盘管的协同作用，将空气进行循环，从而实现空调系统的制冷或制热功能。
在实际应用中，风机盘管的标准非常重要，它不仅关乎空调系统的效率和性能，还涉及到使用安全和环境保护等方面。
因此，制定和遵守风机盘管标准对于空调行业来说至关重要。
首先，风机盘管的设计和制造需要符合相应的国家标准和行业标准。
这些标准包括对风机盘管的结构、材料、安全性能、能效比要求等方面的规定。
只有在符合标准的基础上，风机盘管才能够保证其在使用过程中的稳定性和可靠性，从而确保空调系统的正常运行。
其次，风机盘管的安装和维护也需要遵守相应的标准要求。
在安装过程中，需要严格按照标准操作，确保风机盘管与其他空调系统组件的连接和固定符合要求，避免出现安装不当导致的故障和安全隐患。
同时，在风机盘管的日常维护和保养过程中，也需要按照标准的要求进行，定期清洁、检查和维护，以确保其性能和使用寿命。
另外，风机盘管的使用和管理也需要遵守相关的标准规定。
在使用过程中，需要根据标准要求进行操作，避免超负荷运行和不当使用导致的故障和损坏。
同时，对于大型空调系统中的风机盘管，还需要进行定期的性能检测和评估，以确保其运行效率和能效比符合标准要求。
总的来说，风机盘管标准是保障空调系统运行效率和使用安全的重要依据。
只有严格遵守相关标准要求，才能够确保风机盘管在设计、制造、安装、维护、使用和管理的各个环节都能够达到规定的要求，从而保证空调系统的正常运行和使用效果。
因此，制定和执行风机盘管标准是空调行业发展和用户利益的重要保障，也是推动空调行业技术进步和提升整体竞争力的关键因素。
干式风机盘管机组标准
干式风机盘管机组标准干式风机盘管机组是一种新型的空调设备，它采用干式盘管作为换热器，通过风机将空气吹过盘管，实现空气的冷却或加热。
干式风机盘管机组具有结构简单、维护方便、效率高等优点，因此在建筑空调系统中得到了广泛的应用。
为了确保干式风机盘管机组的安全运行和良好性能，制定了一系列的标准，下面将对干式风机盘管机组的标准进行详细介绍。
首先，干式风机盘管机组的标准主要包括设计、制造、安装、调试和运行等方面。
在设计阶段，需要考虑机组的整体结构、换热器的选型和布置、风机的选型和匹配等内容，确保机组具有良好的性能和可靠的运行。
在制造过程中，需要严格按照相关标准和规范进行生产，保证机组的质量和可靠性。
安装、调试和运行阶段需要按照标准的要求进行操作，确保机组安全、高效地运行。
其次，干式风机盘管机组的标准还包括了性能测试和检验的内容。
在机组制造完成后，需要进行一系列的性能测试，包括换热器的换热效率、风机的风量和静压特性、机组的整体性能等项目的测试，以确保机组的性能符合设计要求。
在机组安装完成后，还需要进行一系列的检验，包括机组的外观质量、管道的连接情况、电气系统的接线情况等内容的检查，以确保机组安装质量符合标准要求。
再次，干式风机盘管机组的标准还涉及了维护和保养的内容。
在机组运行过程中，需要定期对机组进行维护和保养，包括清洁换热器、检查风机的运行情况、检查管道的密封情况等内容，以确保机组的长期稳定运行。
同时，还需要建立健全的维护记录和保养计划，对机组的维护和保养进行有效管理。
最后，干式风机盘管机组的标准还包括了安全和环保的要求。
在机组的设计、制造、安装和运行过程中，需要充分考虑安全和环保的要求，确保机组的运行不会对人员和环境造成危害，同时要求机组在能耗和排放方面符合国家的相关标准和法规。
综上所述，干式风机盘管机组的标准涵盖了设计、制造、安装、调试、运行、性能测试、检验、维护、保养、安全和环保等多个方面，这些标准的制定和执行对于确保干式风机盘管机组的安全运行和良好性能具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

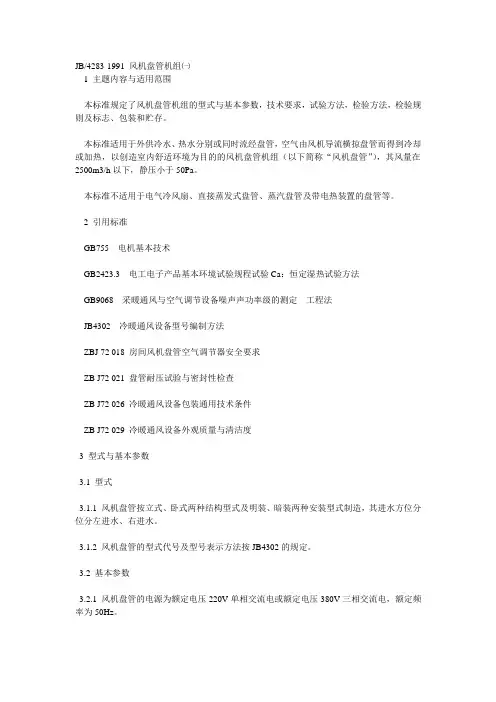

JB/4283-1991 风机盘管机组㈠1主题内容与适用范围技术要求，试验方法，检验方法，检验规本标准规定了风机盘管机组的型式与基本参数，则及标志、包装和贮存。
本标准适用于外供冷水、热水分别或同时流经盘管，空气由风机导流横掠盘管而得到冷却或加热，以创造室内舒适环境为目的的风机盘管机组（以下简称“风机盘管” ），其风量在2500m3/h 以下，静压小于 50Pa。
本标准不适用于电气冷风扇、直接蒸发式盘管、蒸汽盘管及带电热装置的盘管等。
2引用标准GB755电机基本技术GB2423.3电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法GB9068采暖通风与空气调节设备噪声声功率级的测定工程法JB4302冷暖通风设备型号编制方法ZBJ 72 018 房间风机盘管空气调节器安全要求ZB J72 021 盘管耐压试验与密封性检查ZB J72 026 冷暖通风设备包装通用技术条件ZB J72 029 冷暖通风设备外观质量与清洁度3型式与基本参数3.1 型式3.1.1 风机盘管按立式、卧式两种结构型式及明装、暗装两种安装型式制造，其进水方位分位分左进水、右进水。
3.1.2 风机盘管的型式代号及型号表示方法按JB4302 的规定。
3.2 基本参数220V单相交流电或额定电压380V三相交流电，额定频3.2.1 风机盘管的电源为额定电压率为 50Hz。
3.2.2风机盘管（单盘管无静压）的基本参数按表 1 的规定。
表 1代号名义风量① m3/h名义供冷量名义供热量W2.5250140021003.5350200030005500280042006.3630350052507.1720400060008800450067501010005300795012.512506600990014140075001110016160085001275020200010600159002525001330019950①名义风量是指标准状态（大气压力为1013hPa、温度 20℃、密度为 1.2kg/m3 ）时的风量。
3.2.3风机盘管名义风量的工况参数按表 2 规定。
3.2.4风机盘管名义供冷量和名义供热量的工况参数按表 3 规定。
表 2进口空气干球温度℃14~27供水状况不供水风机转速最高额定转速①被测风机盘管出口与无静压机组0±2测试室的空气静压差有静压机组表压值± 2Pa①最高额定转速系指在额定电压及频率下达到名义风量值时的风机最高转速。
表 3项目名义供冷工况名义供热工况干球温度℃27.021.0湿球温度19.5-进口水温7.060.0进出口水温差 5.0-供水量-与名义供冷工况相同风机转速最高额定转速被测风机盘管出口与测试无静压机组0±2室的空气静压差Pa有静压机组静压值± 24技术要求4.1 一般要求4.1.1 风机盘管应按本标准的规定，并按经规定程序批准的图样和技术文件制造。
4.1.2 风机盘管的零、部件及材料应符合各有关材料的规定。
4.1.3 风机盘管的隔热材料应具有无异味、不吸湿及符合有关建筑防火规范要求的性能。
粘贴应平整、牢固。
4.1.4 风机盘管应有2~3 档风量调节。
4.1.5 水温不超过60℃时，风机盘管应能长期正常运行。
4.1.6 风机盘管应设有放气阀并安装在盘管管路的高处。
4.2 性能要求4.2.1 风机盘管在1MPa 压力下应能长期正常运行，在按5.2.1 条的方法试验时无渗漏。
4.2.2 风机盘管按5.2.2 条的方法试验，在各档转速时均应能正常启动和运转。
4.2.3 风机盘管按5.2.3 和 5.2.4 条的方法试验，其实测风量、供冷量及供热量应符合表4的规定。
表4项目风量实测值≥名义值的95％供冷量供热量4.2.4 风机盘管应有良好的隔热措施，在按5.2.5 条的方法试验时，明装机组箱体外表面不应有露水，暗装机组箱体表面应无凝露水外滴。
4.2.5 风机盘管应有良好的凝结水处理措施，在按5.2.6 条的方法试验时，不应有凝结水外滴。
4.2.6 风机盘管（单盘管无静压）按5.2.3 条和 5.2.4 条的方法试验，其实测单位风机功率供冷量应不小于表 5 的规定。
表 5代号名义风量 m3/h单位风机功率供冷量 W/W水阻力 kPa噪声 dB(A)2.52504015353.535045203755005024396.36305530407.1710524042880050444510100045544712.512504734461414004538481616004050202000405054252500-4.2.7风机盘管按5.2.7 条的方法试验，其实测水阻力值应不大于表 5 规定的值的110％。
4.2.8风机盘管（无静压）按5.2.8 条的方法试验，其实测噪声值（声压级）应不大于表5的规定（表中 12.5号及以上机组的噪声值是指由两台电动机四只风扇组成的风机盘管）。
4.3 安全要求4.3.1 风机盘管的安全要求应符合ZBJ72-018 的规定。
4.3.2 风机盘管电气线路的连接应整齐、牢固、电线穿通孔和接插头应采用绝缘管或其他适当的保护措施。
4.3.3 风机盘管按5.2.9 和 5.2.10 条的方法试验，其冷、热态对地绝缘电阻值应不小于2M Ω。
4.3.4 风机盘管的电气强度按5.2.11 条的方法试验，应无击穿或闪络。
4.3.5 风机盘管按5.2.12 条的方法试验，电动机绕组的温升符合有关相应电动机标准的规定。
4.3.6 风机盘管按5.2.13 条的方法试验，其外露金属部分和电源线间的泄漏电流值应不大于1.5mA 。
4.3.7 风机盘管按5.2.14 条的方法试验，其外露金属部分与接地端之间的电阻值应不大于0.1Ω 。
4.3.8 风机盘管按5.2.15 条的方法试验，应符合：a.风机盘管带电部分与非带电金属部分之间的绝缘电阻值不小于2M Ω。
b.施加 1250V 电压历时 1min 应无击穿或闪络。
4.4 外观要求风机盘管所有零、部件的外观质量及清洁度应符合ZBJ72029 的规定。
4.5 保修期用户在遵守产品说明书中各项规定的条件下，从制造厂发货日起18 个月内，风机盘管因制造质量不良而发生损坏或不能正常工作时，制造厂应免费修理或更换。
5试验方法5.1 试验条件5.1.1 风机盘管的试验均按铭牌上的额定电压和额定频率进行。
5.1.2 风机盘管的热工性能试验装置见附录 A （补充件）。
5.1.3 各项试验工况按表 6 的规定。
表6项目风量试供冷量试供热量试凝结水试凝露试验验验验验进口空气干球温度℃14~2727.02127状态湿球温度-19.5-24供水状态进口水温7.0606水温差 5.0-3供水量不供水-同供冷量-试验风机转速最高额定转速最低转速风机盘管出口无静压机组0与试验室的空有静压机组静压值气静压差 Pa5.1.4 试验用的各类仪器仪表应附有有效使用期内的计量检定合格证，其最小分度值及准确度应符合表7 的规定。
5.1.5 试验读数的允许偏差按表8 的规定。
5.1.6 风机盘管的安装5.1.6.1 在各项测试中，风机盘管原来装有的空气过滤器、空气进、出口格栅等仍应装上。
若带有旁通风门的，则应关闭。
5.1.6.2 被测风机盘管与试验系统管的断面尺寸应与被测风机盘管出风口尺寸相同。
表 7测量项目测量仪器最小分度值准确度空气干、湿球℃棒状玻璃水≤ 0.1±0.1温度水（冷、银温度计（全热）温度浸式）热电偶电阻温度计其他温度棒状玻璃水≤ 0.5±0.3银温度计热电偶电阻温度计水量各类流量计-±1％时间 s秒表≤ 0.1±0.2重量各类台秤-±0.2％风量各类计量器±0.5％具空气压力 Pa倾斜式微压≤ 2±1.0计补偿式微压计大气压力 Pa各类大气压≤ 0.1±0.1％计水阻力 Pa水银柱 U形≤ 133±133管电特性功率表-±0.5％电压表电流表频率表表 8项目单次读数与规定试验工况的读数平均值与规定试最大偏差值验工况的偏差值干球温度℃±0.5±0.3湿球温度±0.3±0.2进口水供冷时±0.2±0.1温供热时±1.0±0.5进出口水温差±0.2－风机盘管出口与测试室的空气±2.0静压差 Pa电源电压％±25.1.6.3 立式风机盘管按图 1 方法进行安装测试；卧式风机盘管按图 2 方法进行安装测试。
5.2 试验内容5.2.1 检漏试验按ZBJ72 021的规定进行。
5.2.2 启动和运转试验5.2.2.1 启动电器开关，检查风量变化规律应和面板上的标志相符，并检查噪声应无异常。
5.2.2.2 电源电压为额定值的90％时，应在所有风机转速档上各启动 3 次，每次启动应在电动机停止转动后再进行。
5.2.2.3 电源电压偏差为额定值的±10％时，在所有风机转速档上，均应能正常运转。
5.2.2.4 每台风机盘管均应作持续时间不少于10min 的高速档运转，检查零、部件之间应无松动。
5.2.3 风量试验按附录 A 给定的方法和表 6 规定的风量试验工况进行试验，测出喷嘴前、后静压差，同时测定风机盘管的输入功率和平共处电流值。
5.2.4 供冷、供热量试验5.2.4.1 按表 6 规定的供冷、供热量试验工况和图A1 试验装置进行试验，同时按 5.2.3 条的试验方法测定湿工况时的风量。
5.2.4.2 测量湿球温度时，应保证流过湿球温度计的空气流速在 3.5~10m/s 之间（最好保持在5m/s 左右）。
湿球温度计上的纱布应洁净并与温度计紧密贴住，经常用蒸馏水使其湿润。
湿球温度计应放置在干球温度计的下游，若这些温度计并排放置时，相互间应加以保护。
5.2.4.3 测量管道中水温时，应将温度测量仪表安置在与水流平行，并逆着水流方向直接插入水中。
水管应予保温。
特别是水温测量装置两侧的管路，即水温测量装置与被测风机盘管之间的连接水管以及该装置另一侧200mm 长度内的水管应加以保温。
5.2.4.4 进行风机盘管的供冷、供热量测定时，只有在系统和工况达到稳定后 0.5h 才能开始试验进行记录。
在 0.5h 内按相等时间间隔至少读数 4 次。
在试验周期（指第 1~4 次测量记录的时间）内允许对静压差、水流量、加热量、加湿量等作微量调节。
第 4 次读数取平均值后，按A2.2和A2.3条计算出被测风机盘管风侧和水侧的供冷量、供热量，且风侧和水侧供冷量、供热量的平衡偏差应在5％以内。
实测的供冷、供热量为风侧和水侧的供冷、供热量的算术平均值。
