第三章数字输入/输出端口
3.1 标准8051的数字输入/输出端口
3.2 STC15F2K60S2的数字输入/输出端口3.1 标准8051的数字输入/输出端口
MCS-51单片机有4组8位I/O口：P0、P1、P2和P3口。
8051的某些I/O口具有复用功能•数据总线和地址总线低8 位分时使用P0口。•地址总线高8 位使用P2口。•控制总线使用P3口中的2 位，片内子系统也使用P3口作为输入输出口。
四个端口都包含一个锁存器，即特殊功能寄存器P0～P3，一个
输出驱动器和两个（P3口为3个）三态缓冲器。这种结构在数据
输出时可以锁存，但对输入信号是不锁存的。
一般P1，P2，P3口的输出能驱动3个LS TTL输入，P0口的
输出能驱动8个LS TTL
输入。3.1.1 MCS-51单片机的数字输入/输出端口结构1．P0口
在P0口的一个位中包括一个输出锁存器，两个三态缓冲器，一个输出驱动电路和一个输出控制电路。其中，输出驱动电路由一对FET（场效应管）组成，其工作状态受输出控制电路的控制。
P0口与低8 位地址/数据复用总线AD0-AD8复用。双向和准双向
•P0口做地址/数据总线口使用时是一个真正的双向口，输入为高阻抗结构，输出为推挽结构，不必外加上拉电阻。•P0口作为一般I/O口使用时，是一个准双向口，即输入数据时，应先向口写“1”，使输出下拉FET截止，然后方可作高阻抗输入；输出数据时，接口为开漏输出结构，输出高电平时需外加上拉电阻。读锁存器和读引脚
•所谓“读锁存器”操作，读出输出锁存器内容。针对“读-修改-写”指令，如ANL；ORL；XRL；JBC；CPL；INC；DEC；DJNZ；MOV PX.Y,C；CLR PX.Y 和SETB PX.Y等•所谓“读引脚”操作，直接读出引脚电平状态。2．P2口
在P2口的一个位中包括一个输出锁存器，两个三态缓冲器，一个输出驱动电路和一个输出控制电路。其中，输出驱动电路由配有上拉电阻的FET组成。P2口与高8位地址线A8-A15复用。3．P3口
第三章 MCS-51单片机指令系统
第三章 MCS-51单片机指令系统
第一节 MCS-51单片机指令系统概述
教学目的：
1、熟练掌握各种寻址方式。
2、了解指令格式。
3、熟悉单片机执行指令的过程。
重点、难点：
1、寻址方式。
2、执行过程。
复习旧课：
1、片内ROM。
2、片内RAM。
3、工作方式。
引入新课：
1、一台计算机所能执行的指令集合就是它的指令系统。对于
单片机用户必须直接使用指令编写程序，因此了解操作系
统十分重要。
2、机器语言与汇编语言。
机器语言→指令的二进制编码表示。
汇编语言→指令的符号表示。
*机器语言：程序长、不易书写、难于阅读和调试、容易错
且出错产易查找。
计算机只能识别二进制数，因此用二进制编码的机器语言 能直接执行。
*由以上缺点可知，使用符号指令是必要的，指令的符号→
助记符。
以助记符表示的指令→汇编语言。
*以英文名、缩写形式作为助记符。
3、操作系统由计算机生产厂商定义的，实际上，它就成了用
户必须遵循的标准。
*无通用性、无法直接移植。
*MCS-51单片机指令系统共有指令111条，分五大类：
〈1〉、数据传送。
〈2〉、算术运算。
〈3〉、逻辑运算及移位指令。
〈4〉、控制转移指令。
〈5〉、位操作指令。
讲授新课：
一、指令格式：
1、定义：
指令的表示方法称为指令格式，内容包括指令的长
度和指令的内部信息安排。
2、组成：操作码＋操作数；
操作码规定指令进行何种操作；
操作数指令操作的对象（具体数据或取得数据的
地址或符号。
3、语句格式：
第 1 页 共 7 页 最新单片机原理及应用单片机与嵌入式系统学习课件PPT
class = “ __cf _email __” data-cf email = “3c584
f5055d525 b7c445d494812595849125 f52 “ >[email protected]办公地点:五楼408教室，课程性质与功能单片机与嵌入式系统是一门专业技术课程，其内容非常实用；通过本课程的学习，要求学生掌握单片机的基本原理，熟悉其基本结构，掌握单片机与外围设备之间的接口技术和典型接口电路。(为什么？)通过本课程的学习，要求学生掌握单片机汇编语言编程和调试的基本方法，并能根据硬件电路的功能要求编写简单的程序。通过单片机软件.硬件的学习，将为以后的相关工作打下良好的基础。，1 .《MCS-51系列单片机系统及应用》，蔡美琴等，高等教育出版社；
2.()
MCS-51系列单片机及其应用，孙玉才，东南大学出版社；
3.《单片机原理与接口技术》，李朝清，北京航空航天大学出版社。
4.《单片机原理及接口技术》，俞锡群等，西安电子科技大学出版社。
5.《单片机原理与接口技术》，李，，高等教育出版社；，参考书目，1 .小时分配: 总时数:32小时；讲座:26；实验:6。 第 2 页 共 7 页 二.评分评估:70%的考试成绩；实验结果占15%；平均分是15%。xx年9月27日星期五，第1章线程理论5，xx年9月27日星期五，6，嵌入式系统的定义，根据IEEE的定义，嵌入式系统是“控制.监控或辅助设备.机器和设备运行设备” (用于控制.监控或协助设备.机器或工厂运行的装置). 目前，中国普遍接受的定义是:以应用为中心.基于计算机技术.软件和硬件裁剪.满足应用系统对功能的严格要求的专用计算机系统.可靠性.成本.体积.功耗。xx年9月27日星期五，嵌入式系统的体系结构可以分为四个部分:处理器.内存.输入/输出(I/O)和软件(由于大多数嵌入式设备的应用软件和操作系统紧密结合，我们在这里不区分它们，这也是嵌入式系统和视窗系统的最大区别)。xx年9月27日星期五，8，嵌入式系统有一个小内核。

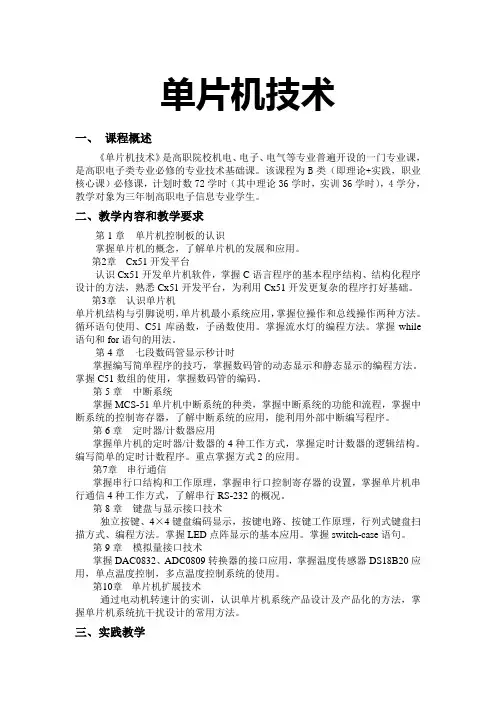

单片机技术
一、 课程概述
《单片机技术》是高职院校机电、电子、电气等专业普遍开设的一门专业课，是高职电子类专业必修的专业技术基础课。该课程为B类（即理论+实践，职业核心课）必修课，计划时数72学时（其中理论36学时，实训36学时），4学分，教学对象为三年制高职电子信息专业学生。
二、教学内容和教学要求
第1章 单片机控制板的认识
掌握单片机的概念，了解单片机的发展和应用。
第2章 Cx51开发平台
认识Cx51开发单片机软件，掌握C语言程序的基本程序结构、结构化程序设计的方法，熟悉Cx51开发平台，为利用Cx51开发更复杂的程序打好基础。
第3章 认识单片机
单片机结构与引脚说明，单片机最小系统应用，掌握位操作和总线操作两种方法。循环语句使用、C51库函数，子函数使用。掌握流水灯的编程方法。掌握while语句和for语句的用法。
第4章 七段数码管显示秒计时
掌握编写简单程序的技巧，掌握数码管的动态显示和静态显示的编程方法。掌握C51数组的使用，掌握数码管的编码。
第5章 中断系统
掌握MCS-51单片机中断系统的种类，掌握中断系统的功能和流程，掌握中断系统的控制寄存器，了解中断系统的应用，能利用外部中断编写程序。
第6章 定时器/计数器应用
掌握单片机的定时器/计数器的4种工作方式，掌握定时计数器的逻辑结构。编写简单的定时计数程序。重点掌握方式2的应用。
第7章 串行通信
掌握串行口结构和工作原理，掌握串行口控制寄存器的设置，掌握单片机串行通信4种工作方式，了解串行RS-232的概况。
第8章 键盘与显示接口技术
独立按键、4×4键盘编码显示，按键电路、按键工作原理，行列式键盘扫描方式、编程方法。掌握LED点阵显示的基本应用。掌握switch-case语句。
第9章 模拟量接口技术
掌握DAC0832、ADC0809转换器的接口应用，掌握温度传感器DS18B20应用，单点温度控制，多点温度控制系统的使用。
