半导体物理与器件(尼曼第四版)答案
第一章：半导体材料与晶体
1.1 半导体材料的基本特性
半导体材料是一种介于导体和绝缘体之间的材料。它的基本特性包括：
1. 带隙：半导体材料的价带与导带之间存在一个禁带或带隙，是电子在能量上所能占据的禁止区域。
2. 拉伸系统：半导体材料的结构是由原子或分子构成的晶格结构，其中的原子或分子以确定的方式排列。
3. 载流子：在半导体中，存在两种载流子，即自由电子和空穴。自由电子是在导带上的，在外加电场存在的情况下能够自由移动的电子。空穴是在价带上的，当一个价带上的电子从该位置离开时，会留下一个类似电子的空位，空穴可以看作电子离开后的痕迹。
4. 掺杂：为了改变半导体材料的导电性能，通常会对其进行掺杂。掺杂是将少量元素添加到半导体材料中，以改变载流子浓度和导电性质。 未知驱动探索，专注成就专业
2
1.2 半导体材料的结构与晶体缺陷
半导体材料的结构包括晶体结构和非晶态结构。晶体结构是指材料具有有序的周期性排列的结构，而非晶态结构是指无序排列的结构。
晶体结构的特点包括：
1. 晶体结构的基本单位是晶胞，晶胞在三维空间中重复排列。
2. 晶格常数是晶胞边长的倍数，用于描述晶格的大小。
3. 晶体结构可分为离子晶体、共价晶体和金属晶体等不同类型。
晶体结构中可能存在各种晶体缺陷，包括：
1. 点缺陷：晶体中原子位置的缺陷，主要包括实际缺陷和自间隙缺陷两种类型。
2. 线缺陷：晶体中存在的晶面上或晶内的线状缺陷，主要包括位错和脆性断裂两种类型。
3. 面缺陷：晶体中存在的晶面上的缺陷，主要包括晶面位错和穿孔两种类型。 未知驱动探索，专注成就专业
3
1.3 半导体制备与加工
半导体制备与加工是指将半导体材料制备成具有特定电性能的器件的过程。它包括晶体生长、掺杂、薄膜制备和微电子加工等步骤。
晶体生长是将半导体材料从溶液或气相中生长出来的过程。常用的晶体生长方法包括液相外延法、分子束外延法和气相外延法等。
电子技术网络授课半导体器件2内容及习题
6.2 三极管
学习要求：理解掌握三极管的基本构造、电流放大作用、伏安特性和主要参数，会用万用
表判断三极管的管型和管脚极性
6.2.1 三极管的基本构造和符号
6.2.2 三极管的工作状态
1、三极管的工作电压和基本连接方式（观看视频）
共射极接法
E1为基极电源，又称偏置电源 Rb为基极电阻 VT三极管 Rc集电极电阻 E2集电极电源
另外还有共基极和共集电极接法，如下图所示。最常用的是共发射极接法。
三极管的基本作用是放大电信号。
三极管工作在放大状态的外部条件是：发射结加正向电压，集电结加反向电压。
2、三极管的电流放大作用（观看视频）
1）三极管的电流放大作用——基极电流 IB 微小的变化，引起集电极电流 IC 较大变
化。
2）交流电流放大系数 β——表示三极管放大交流电流的能力 𝛽𝛽=𝛥𝛥𝐼𝐼𝐶𝐶𝛥𝛥𝐼𝐼𝐵𝐵
3）直流电流分配关系 𝐼𝐼𝐸𝐸=𝐼𝐼𝐶𝐶+𝐼𝐼𝐵𝐵 （观看视频）
4）直流电流放大系数𝛽𝛽̄ —— 表示三极管放大直流电流的能力𝛽𝛽̄=𝐼𝐼𝐶𝐶𝐼𝐼𝐵𝐵
5）通常 𝛽𝛽=𝛽𝛽̄， 𝐼𝐼𝐶𝐶=𝛽𝛽̄𝐼𝐼𝐵𝐵 ，所以可表示为𝐼𝐼𝐶𝐶=𝛽𝛽𝐼𝐼𝐵𝐵
3、三极管的伏安特性（视频：三极管的输出特性）
1)伏安特性的概念：
2）输入特性曲线 是指三极管集电极-发射极电
压𝑈𝑈𝐵𝐵𝐸𝐸为某一定值时，输入回路中基极电流𝐼𝐼𝐵𝐵和发射结偏
压𝑈𝑈𝐵𝐵𝐸𝐸 之间的关系曲线。由于发射结正向偏置，所以等
效成一个二极管，因此三极管的输入特性就是二极管的
伏安特性。当𝑈𝑈𝐵𝐵𝐸𝐸很小时， 𝐼𝐼𝐵𝐵 =0，三极管截止，只有𝑈𝑈𝐵𝐵𝐸𝐸大于死区电压（硅管0.5V/锗管0.2V）时，三极管导通。
半导体器件物理教案课件PPT
第一章：半导体物理基础知识
1.1 半导体的基本概念
介绍半导体的定义、特点和分类
解释n型和p型半导体的概念
1.2 能带理论
介绍能带的概念和能带结构
解释导带和价带的概念
讲解半导体的导电机制
第二章：半导体材料与制备
2.1 半导体材料
介绍常见的半导体材料，如硅、锗、砷化镓等
解释半导体材料的制备方法，如拉晶、外延等
2.2 半导体器件的制备工艺
介绍半导体器件的制备工艺，如掺杂、氧化、光刻等
解释各种制备工艺的作用和重要性
第三章：半导体器件的基本原理
3.1 晶体管的基本原理
介绍晶体管的结构和工作原理
解释n型和p型晶体管的概念
讲解晶体管的导电特性
3.2 半导体二极管的基本原理 介绍半导体二极管的结构和工作原理
解释PN结的概念和特性
讲解二极管的导电特性
第四章：半导体器件的特性与测量
4.1 晶体管的特性
介绍晶体管的主要参数，如电流放大倍数、截止电流等
解释晶体管的转移特性、输出特性和开关特性
4.2 半导体二极管的特性
介绍半导体二极管的主要参数，如正向压降、反向漏电流等
解释二极管的伏安特性、温度特性和频率特性
第五章：半导体器件的应用
5.1 晶体管的应用
介绍晶体管在放大电路、开关电路和模拟电路中的应用
解释晶体管在不同应用电路中的作用和性能要求
5.2 半导体二极管的应用
介绍半导体二极管在整流电路、滤波电路和稳压电路中的应用
解释二极管在不同应用电路中的作用和性能要求
第六章：场效应晶体管（FET）
6.1 FET的基本结构和工作原理
介绍FET的结构类型，包括MOSFET、JFET等
解释FET的工作原理和导电机制
讲解FET的输入阻抗和输出阻抗 6.2 FET的特性
介绍FET的主要参数，如饱和电流、跨导、漏极电流等
解释FET的转移特性、输出特性和开关特性
分析FET的静态和动态特性
第七章：双极型晶体管（BJT）
7.1 BJT的基本结构和工作原理

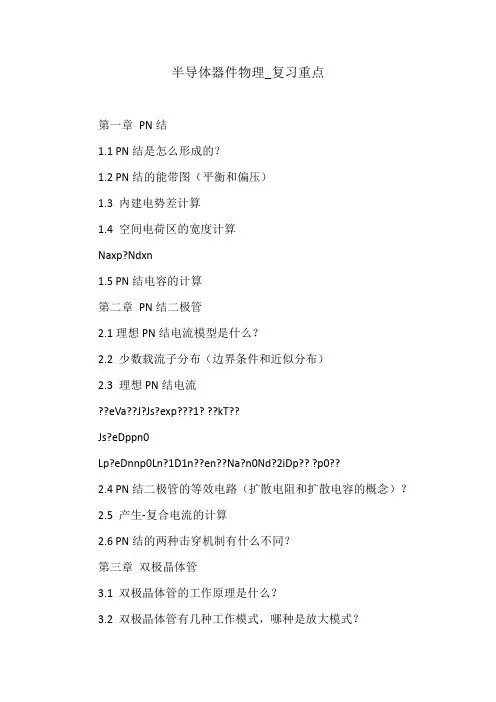

半导体器件物理_复习重点
第一章 PN结
1.1 PN结是怎么形成的？
1.2 PN结的能带图（平衡和偏压）
1.3 内建电势差计算
1.4 空间电荷区的宽度计算
Naxp?Ndxn
1.5 PN结电容的计算
第二章 PN结二极管
2.1理想PN结电流模型是什么？
2.2 少数载流子分布（边界条件和近似分布）
2.3 理想PN结电流
??eVa??J?Js?exp???1? ??kT??
Js?eDppn0
Lp?eDnnp0Ln?1D1n??en??Na?n0Nd?2iDp?? ?p0??
2.4 PN结二极管的等效电路（扩散电阻和扩散电容的概念）？
2.5 产生-复合电流的计算
2.6 PN结的两种击穿机制有什么不同？
第三章 双极晶体管
3.1 双极晶体管的工作原理是什么？
3.2 双极晶体管有几种工作模式，哪种是放大模式？ 3.3 双极晶体管的少子分布（图示）
3.4 双极晶体管的电流成分（图示），它们是怎样形成的？
3.5 低频共基极电流增益的公式总结（分析如何提高晶体管的增益系数）
??1?pE0DELBtanh(xB/LB)NB1?1??NEnB0DBLEtanh(xE/LE)
1DBxB??DExE 11?T??cosh(xB/LB)1?(x/L)2
BB2
??
1?1Jr0?eV? exp??BE?Js0?2kT?
????T?
???1??
3.6 等效电路模型（Ebers-Moll模型和Hybrid-Pi模型）（画图和简述）
3.7 双极晶体管的截止频率受哪些因素影响？
3.8 双极晶体管的击穿有哪两种机制？
第四章 MOS场效应晶体管基础
