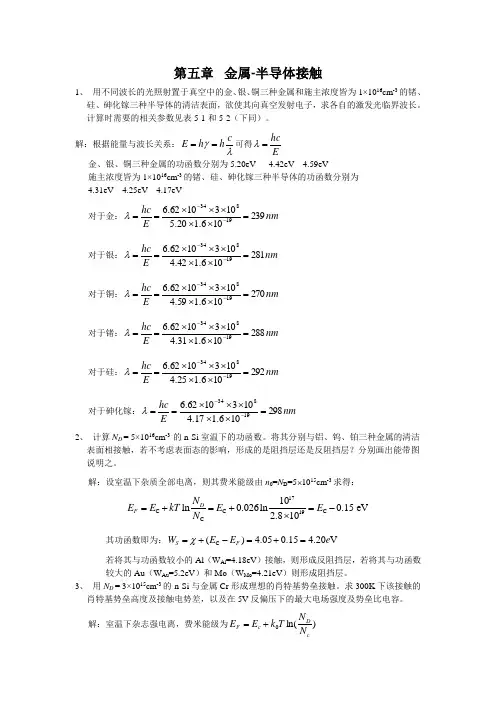

第五章 金属-半导体接触1、 用不同波长的光照射置于真空中的金、银、铜三种金属和施主浓度皆为1×1016cm -3的锗、硅、砷化镓三种半导体的清洁表面，欲使其向真空发射电子，求各自的激发光临界波长。

计算时需要的相关参数见表5-1和5-2（下同）。

解：根据能量与波长关系：λγchh E ==可得Ehc =λ 金、银、铜三种金属的功函数分别为5.20eV 4.42eV 4.59eV 施主浓度皆为1×1016cm -3的锗、硅、砷化镓三种半导体的功函数分别为 4.31eV 4.25eV 4.17eV对于金：nm E hc 239106.120.51031062.619834=⨯⨯⨯⨯⨯==--λ 对于银：nm E hc 281106.142.41031062.619834=⨯⨯⨯⨯⨯==--λ对于铜：nm E hc 270106.159.41031062.619834=⨯⨯⨯⨯⨯==--λ 对于锗：nm E hc 288106.131.41031062.619834=⨯⨯⨯⨯⨯==--λ 对于硅：nm E hc 292106.125.41031062.619834=⨯⨯⨯⨯⨯==--λ对于砷化镓：nm E hc 298106.117.41031062.619834=⨯⨯⨯⨯⨯==--λ 2、 计算N D = 5×1016cm -3 的n-Si 室温下的功函数。

将其分别与铝、钨、铂三种金属的清洁表面相接触，若不考虑表面态的影响，形成的是阻挡层还是反阻挡层？分别画出能带图说明之。

解：设室温下杂质全部电离，则其费米能级由n 0=N D =5⨯1015cm -3求得：17C C C 19C 10ln 0.026ln 0.15 eV 2.810D F NE E kT E E N =+=+=-⨯ 其功函数即为：C () 4.050.15 4.20V SF W E E e χ=+-=+=若将其与功函数较小的Al （W Al =4.18eV ）接触，则形成反阻挡层，若将其与功函数较大的Au （W Au =5.2eV ）和Mo （W Mo =4.21eV ）则形成阻挡层。

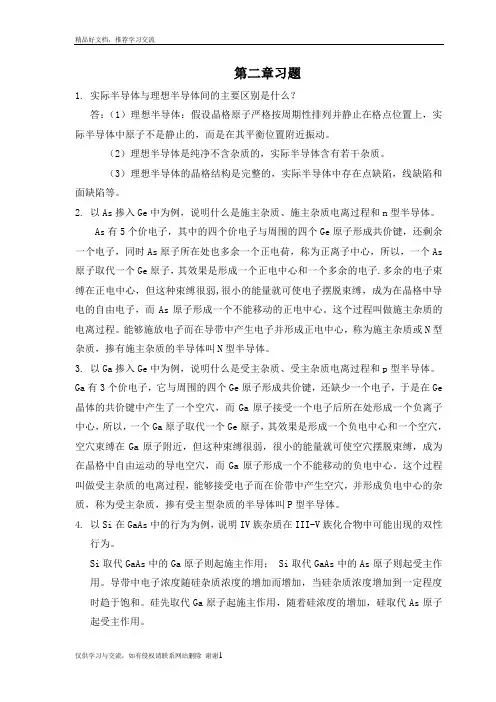

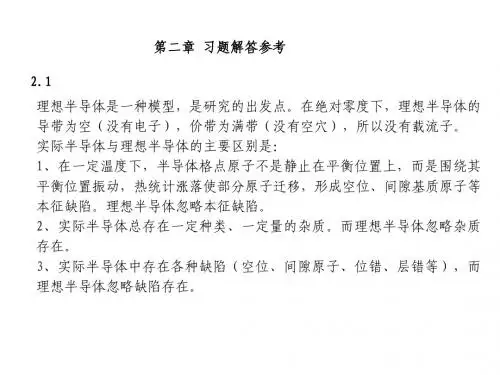

第二章习题1. 实际半导体与理想半导体间的主要区别是什么？答：（1）理想半导体：假设晶格原子严格按周期性排列并静止在格点位置上，实际半导体中原子不是静止的，而是在其平衡位置附近振动。

（2）理想半导体是纯净不含杂质的，实际半导体含有若干杂质。

（3）理想半导体的晶格结构是完整的，实际半导体中存在点缺陷，线缺陷和面缺陷等。

2. 以As掺入Ge中为例，说明什么是施主杂质、施主杂质电离过程和n型半导体。

As有5个价电子，其中的四个价电子与周围的四个Ge原子形成共价键，还剩余一个电子，同时As原子所在处也多余一个正电荷，称为正离子中心，所以，一个As 原子取代一个Ge原子，其效果是形成一个正电中心和一个多余的电子.多余的电子束缚在正电中心，但这种束缚很弱,很小的能量就可使电子摆脱束缚，成为在晶格中导电的自由电子，而As原子形成一个不能移动的正电中心。

这个过程叫做施主杂质的电离过程。

能够施放电子而在导带中产生电子并形成正电中心，称为施主杂质或N型杂质，掺有施主杂质的半导体叫N型半导体。

3. 以Ga掺入Ge中为例，说明什么是受主杂质、受主杂质电离过程和p型半导体。

Ga有3个价电子，它与周围的四个Ge原子形成共价键，还缺少一个电子，于是在Ge 晶体的共价键中产生了一个空穴，而Ga原子接受一个电子后所在处形成一个负离子中心，所以，一个Ga原子取代一个Ge原子，其效果是形成一个负电中心和一个空穴，空穴束缚在Ga原子附近，但这种束缚很弱，很小的能量就可使空穴摆脱束缚，成为在晶格中自由运动的导电空穴，而Ga原子形成一个不能移动的负电中心。

这个过程叫做受主杂质的电离过程，能够接受电子而在价带中产生空穴，并形成负电中心的杂质，称为受主杂质，掺有受主型杂质的半导体叫P型半导体。

4. 以Si在GaAs中的行为为例，说明IV族杂质在III-V族化合物中可能出现的双性行为。

Si取代GaAs中的Ga原子则起施主作用； Si取代GaAs中的As原子则起受主作用。

半导体物理习题答案 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】第一章半导体中的电子状态例1.证明:对于能带中的电子，K状态和-K状态的电子速度大小相等,方向相反。

即：v(k)= －v(－k)，并解释为什么无外场时，晶体总电流等于零。

解：K状态电子的速度为：（1）同理，－K状态电子的速度则为：（2）从一维情况容易看出：（3）同理有：（4）（5）将式（3）（4）（5）代入式（2）后得：（6）利用（1）式即得：v(－k)= －v(k)因为电子占据某个状态的几率只同该状态的能量有关，即：E(k)=E(－k)故电子占有k状态和-k状态的几率相同，且v(k)=－v(－k)故这两个状态上的电子电流相互抵消，晶体中总电流为零。

例2.已知一维晶体的电子能带可写成：式中，a为晶格常数。

试求：（2）能带底部和顶部电子的有效质量。

解：（1）由E(k)关系（1）（2）令得：当时，代入（2）得：对应E(k)的极小值。

当时，代入（2）得：对应E(k)的极大值。

根据上述结果，求得和即可求得能带宽度。

故：能带宽度（3）能带底部和顶部电子的有效质量：习题与思考题：1 什么叫本征激发温度越高，本征激发的载流子越多，为什么试定性说明之。

2 试定性说明Ge、Si的禁带宽度具有负温度系数的原因。

3 试指出空穴的主要特征。

4 简述Ge、Si和GaAs的能带结构的主要特征。

5 某一维晶体的电子能带为其中E0=3eV，晶格常数a=5×10-11m。

求：（2）能带底和能带顶的有效质量。

6原子中的电子和晶体中电子受势场作用情况以及运动情况有何不同原子中内层电子和外层电子参与共有化运动有何不同7晶体体积的大小对能级和能带有什么影响？8描述半导体中电子运动为什么要引入“有效质量”的概念？用电子的惯性质量描述能带中电子运动有何局限性？9 一般来说，对应于高能级的能带较宽，而禁带较窄，是否如此为什么10有效质量对能带的宽度有什么影响？有人说：“有效质量愈大，能量密度也愈大，因而能带愈窄。

半导体器件物理施敏答案【篇一：施敏院士北京交通大学讲学】t>——《半导体器件物理》施敏 s.m.sze,男，美国籍，1936年出生。

台湾交通大学电子工程学系毫微米元件实验室教授，美国工程院院士，台湾中研院院士，中国工程院外籍院士，三次获诺贝尔奖提名。

学历：美国史坦福大学电机系博士（1963），美国华盛顿大学电机系硕士（1960），台湾大学电机系学士（1957）。

经历：美国贝尔实验室研究（1963-1989），交通大学电子工程系教授（1990-），交通大学电子与资讯研究中心主任（1990-1996），国科会国家毫微米元件实验室主任（1998-），中山学术奖（1969），ieee j.j.ebers奖（1993），美国国家工程院院士（1995）, 中国工程院外籍院士 (1998)。

现崩溃电压与能隙的关系，建立了微电子元件最高电场的指标等。

施敏院士在微电子科学技术方面的著作举世闻名，对半导体元件的发展和人才培养方面作出了重要贡献。

他的三本专著已在我国翻译出版，其中《physics of semiconductor devices》已翻译成六国文字，发行量逾百万册；他的著作广泛用作教科书与参考书。

由于他在微电子器件及在人才培养方面的杰出成就,1991年他得到了ieee 电子器件的最高荣誉奖（ebers奖），称他在电子元件领域做出了基础性及前瞻性贡献。

施敏院士多次来国内讲学，参加我国微电子器件研讨会；他对台湾微电子产业的发展，曾提出过有份量的建议。

主要论著：1. physics of semiconductor devices, 812 pages, wiley interscience, new york, 1969.2. physics of semiconductor devices, 2nd ed., 868 pages, wiley interscience, new york,1981.3. semiconductor devices: physics and technology, 523 pages, wiley, new york, 1985.4. semiconductor devices: physics and technology, 2nd ed., 564 pages, wiley, new york,2002.5. fundamentals of semiconductor fabrication, with g. may,305 pages, wiley, new york,20036. semiconductor devices: pioneering papers, 1003 pages, world scientific, singapore,1991.7. semiconductor sensors, 550 pages, wiley interscience, new york, 1994.8. ulsi technology, with c.y. chang,726 pages, mcgraw hill, new york, 1996.9. modern semiconductor device physics, 555 pages, wiley interscience, new york, 1998. 10. ulsi devices, with c.y. chang, 729 pages, wiley interscience, new york, 2000.课程内容及参考书：施敏教授此次来北京交通大学讲学的主要内容为《physics ofsemiconductor device》中的一、四、六章内容，具体内容如下：chapter 1: physics and properties of semiconductors1.1 introduction 1.2 crystal structure1.3 energy bands and energy gap1.4 carrier concentration at thermal equilibrium 1.5 carrier-transport phenomena1.6 phonon, optical, and thermal properties 1.7 heterojunctions and nanostructures 1.8 basic equations and exampleschapter 4: metal-insulator-semiconductor capacitors4.1 introduction4.2 ideal mis capacitor 4.3 silicon mos capacitorchapter 6: mosfets6.1 introduction6.2 basic device characteristics6.3 nonuniform doping and buried-channel device 6.4 device scaling and short-channel effects 6.5 mosfet structures 6.6 circuit applications6.7 nonvolatile memory devices 6.8 single-electron transistor iedm，iscc, symp. vlsi tech.等学术会议和期刊上的关于器件方面的最新文章教材：? s.m.sze, kwok k.ng《physics of semiconductordevice》,third edition参考书：? 半导体器件物理(第3版)(国外名校最新教材精选)(physics of semiconductordevices) 作者:(美国)(s.m.sze)施敏 (美国)(kwok k.ng)伍国珏译者:耿莉张瑞智施敏老师半导体器件物理课程时间安排半导体器件物理课程为期三周，每周六学时，上课时间和安排见课程表：北京交通大学联系人：李修函手机：138******** 邮件：lixiuhan@案2013~2014学年第一学期院系名称：电子信息工程学院课程名称：微电子器件基础教学时数： 48授课班级： 111092a,111092b主讲教师：徐荣辉三江学院教案编写规范教案是教师在钻研教材、了解学生、设计教学法等前期工作的基础上，经过周密策划而编制的关于课程教学活动的具体实施方案。

2-1．P N +结空间电荷区边界分别为p x -和n x ，利用2TV V i np n e=导出)(n n x p 表达式。

给出N 区空穴为小注入和大注入两种情况下的)(n n x p 表达式。

解：在n x x =处 ()()⎪⎪⎩⎪⎪⎨⎧⎪⎭⎫ ⎝⎛-=⎪⎭⎫⎝⎛-=KT E E n x n KT E E n x p i Fn in n FP i i nn exp exp()()VT V i Fp Fn i n n n n e n KT E E n x n x p 22exp =⎪⎪⎭⎫ ⎝⎛-= 而()()()000n n n n nn n n n n n n p x p p p n x n n n p x =+∆≈∆=+∆=+ （n n n p ∆=∆）()()TTV Vin n n V V in n n en p n p e n n n p 2020=∆+⇒=∆+2001TV V n i n n n p n p e n n ⎛⎫⇒+=⎪⎝⎭ T V V 22n n0n i p +n p -n e =0n p =(此为一般结果)小注入：（0n n n p <<∆）T TV V n V V n i n e p e n n p 002== ()002n n i p n n =大注入： 0n n n p >>∆ 且 n n p p ∆= 所以 TV V ine n p 22=或 TV Vi n en p 2=2-2．热平衡时净电子电流或净空穴电流为零，用此方法推导方程20lniad T p n n N N V =-=ψψψ。

解：净电子电流为()n nn nI qA D n xμε∂=+∂处于热平衡时，I n ＝0 ，又因为d dxψε=-所以nnd nn D dx xψμ∂=∂，又因为n T n D V μ=（爱因斯坦关系） 所以dn nV d T=ψ， 从作积分，则2002ln ln ln ln ln i a d n p T n T po T d T T a in N NV n V n V N V V N n ψψψ=-=-=-=2-3．根据修正欧姆定律和空穴扩散电流公式证明，在外加正向偏压V 作用下，PN 结N 侧空穴扩散区准费米能级的改变量为qV E FP =∆。

半导体物理学第2章习题及答案1. 实际半导体与理想半导体间的主要区别是什么？答：（1）理想半导体：假设晶格原子严格按周期性排列并静止在格点位置上，实际半导体中原子不是静止的，而是在其平衡位置附近振动。

（2）理想半导体是纯净不含杂质的，实际半导体含有若干杂质。

（3）理想半导体的晶格结构是完整的，实际半导体中存在点缺陷，线缺陷和面缺陷等。

2. 以As掺入Ge中为例，说明什么是施主杂质、施主杂质电离过程和n型半导体。

As有5个价电子，其中的四个价电子与周围的四个Ge原子形成共价键，还剩余一个电子，同时As原子所在处也多余一个正电荷，称为正离子中心，所以，一个As 原子取代一个Ge原子，其效果是形成一个正电中心和一个多余的电子.多余的电子束缚在正电中心，但这种束缚很弱,很小的能量就可使电子摆脱束缚，成为在晶格中导电的自由电子，而As原子形成一个不能移动的正电中心。

这个过程叫做施主杂质的电离过程。

能够施放电子而在导带中产生电子并形成正电中心，称为施主杂质或N型杂质，掺有施主杂质的半导体叫N型半导体。

3. 以Ga掺入Ge中为例，说明什么是受主杂质、受主杂质电离过程和p型半导体。

Ga有3个价电子，它与周围的四个Ge原子形成共价键，还缺少一个电子，于是在Ge 晶体的共价键中产生了一个空穴，而Ga原子接受一个电子后所在处形成一个负离子中心，所以，一个Ga原子取代一个Ge原子，其效果是形成一个负电中心和一个空穴，空穴束缚在Ga原子附近，但这种束缚很弱，很小的能量就可使空穴摆脱束缚，成为在晶格中自由运动的导电空穴，而Ga原子形成一个不能移动的负电中心。

这个过程叫做受主杂质的电离过程，能够接受电子而在价带中产生空穴，并形成负电中心的杂质，称为受主杂质，掺有受主型杂质的半导体叫P型半导体。

4. 以Si在GaAs中的行为为例，说明IV族杂质在III-V族化合物中可能出现的双性行为。

Si 取代GaAs 中的Ga 原子则起施主作用； Si 取代GaAs 中的As 原子则起受主作用。

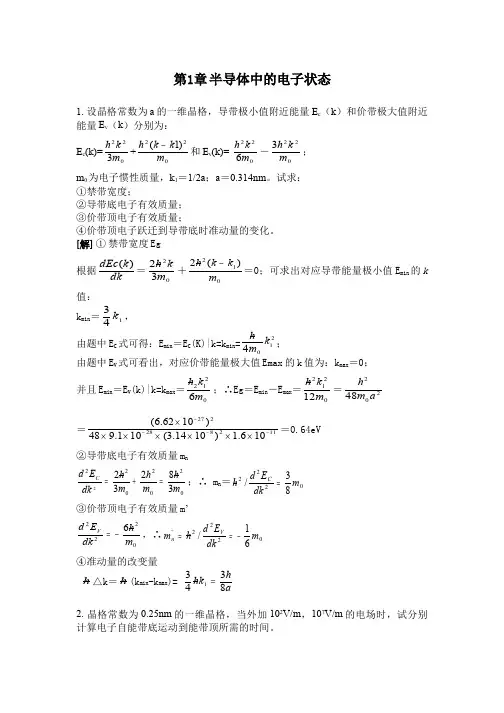

第一章半导体中的电子状态例1.证明:对于能带中的电子，K状态和-K状态的电子速度大小相等,方向相反。

即：v(k)= －v(－k)，并解释为什么无外场时，晶体总电流等于零。

解：K状态电子的速度为：（1）同理，－K状态电子的速度则为：（2）从一维情况容易看出：（3）同理有：（4）（5）将式（3）（4）（5）代入式（2）后得：（6）利用（1）式即得：v(－k)= －v(k)因为电子占据某个状态的几率只同该状态的能量有关，即：E(k)=E(－k)故电子占有k状态和-k状态的几率相同，且v(k)=－v(－k)故这两个状态上的电子电流相互抵消，晶体中总电流为零。

例2.已知一维晶体的电子能带可写成：式中，a为晶格常数。

试求：（1）能带的宽度；（2）能带底部和顶部电子的有效质量。

解：（1）由E(k)关系（1）（2）令得：当时，代入（2）得：对应E(k)的极小值。

当时，代入（2）得：对应E(k)的极大值。

根据上述结果，求得和即可求得能带宽度。

故：能带宽度（3）能带底部和顶部电子的有效质量：习题与思考题：1 什么叫本征激发？温度越高，本征激发的载流子越多，为什么？试定性说明之。

2 试定性说明Ge、Si的禁带宽度具有负温度系数的原因。

3 试指出空穴的主要特征。

4 简述Ge、Si和GaAs的能带结构的主要特征。

5 某一维晶体的电子能带为其中E0=3eV，晶格常数a=5×10-11m。
