第6次课1 矿井通风网络解算软件的使用

  • 格式：ppt
  • 大小：526.00 KB
  • 文档页数：19

下载文档原格式

  / 19

合集下载

通风辅助设计软件用户手册

通风辅助设计软件用户手册

矿井通风辅助设计软件使用手册西安西科数通技术目录1.功能简介 (2)2.系统启动 (2)3.使用步骤 (2)4.功能详解 (4)4.1绘图 (4)4.1.1绘制巷道 (4)4.1.2绘制节点 (4)4.2风网络结构检查 (5)4.3计算参数输入 (5)4.3.1巷道参数 (5)4.3.2节点参数输入 (9)4.3.3风机参数输入 (9)4.4网络解算及结果输出 (11)4.4.1屏幕输出 (12)4.4.2 报表输出 (12)4.4.3 电子表格输出 (12)4.5网络图生成 (13)5不正确的使用方法 (15)5.1 网络结构不正确的情况 (15)5.2 风机巷的设置不正确 (16)6其它问题 (16)6.1巷道特殊状态显示 (16)6.2如何生成双线系统图 (16)6.3如何改变用户指定的巷道风流方向 (17)6.4如何模拟风机反风 (17)6.5如何合并巷道 (18)6.6 如何改变系统中所有节点的半径 (18)6.7 如何改变巷道线上表示风流方向的箭头的长度 (18)6.8所何设置巷道线上文字 (18)6.9固定风量巷的设置原则 (19)6.10 出图时需要注意事项 (19)6.11 如何标注带箭头的风量 (19)6.12如何查看系统的总阻力 (20)附录 (20)1.功能简介通风设计是煤矿设计中的一个重要环节，其特点是计算量大，重复计算多。

使用本系统进行通风设计可以简化参数输入，进行快速计算，大大提高设计效率。

本系统是在CAD2002和CAD2006下二次开发形成的，类比同类通风设计、计算软件它具有以下明显的优点1．绘图方便性。

本系统提供的绘制巷道命令和CAD的多义线绘制命令相同，对于经常使用CAD进行煤矿设计、管理的工程人员很快就能掌握。

2．简化的参数输入方式。

本系统中引入断面样式和风速检测类型两种属性，大大简化了必要的计算参数的输入。

3．友好的参数输入界面。

本系统采用了在CAD2000以后才有的属性对话框中输入计算参数；同时也采用了在巷道信息统计表中输入参数的方式。

基于WINDOWS的矿井通风网络解算软件的研制

基于WINDOWS的矿井通风网络解算软件的研制

基于WINDOWS的矿井通风网络解算软件的研制齐睿琛;徐景德;彭兴力【摘要】针对现有矿井通风网络解算软件存在的不足,本文使用MATLAB和VisualC++做为开发工具开发了基于Windows操作系统的矿井通风网络解算软件.采用引入回路重选策略的斯考德一恒斯雷解算算法,使得在通风网络模型上进行的风网解算速度加快.该软件采用通风网络参数解算与通风系统图形相结合方式,对王家岭煤矿通风系统进行网络解算,为王家岭煤矿通风系统优化提供依据.【期刊名称】《华北科技学院学报》【年(卷),期】2016(013)003【总页数】6页(P30-35)【关键词】矿井通风系统;网络解算;软件开发【作者】齐睿琛;徐景德;彭兴力【作者单位】华北科技学院研究生处,北京东燕郊 101601;华北科技学院研究生处,北京东燕郊 101601;华北科技学院研究生处,北京东燕郊 101601【正文语种】中文【中图分类】TD725各国学者对矿井通风网络分析的研究已经持续了近一个世纪，并已经取得了丰硕的成果，研究出解决矿井通风系统解算的原理和方法，开发出很多优秀的矿井通风系统网络解算的软件。

但随着计算机软、硬件的飞速发展，以前在通风方面的开发应用软件的不足逐渐显现出来。

如：已有的软件不是很系统，未能形成一套完整的应用软件，这使其可维护性和可扩展性差，已有的软件不能把通风网络图、网络解算、风机的选择以及数据管理等功能很好的结合起来，实现的功能比较单一。

这些缺点极大地制约了矿井通风网络解算软件的推广和使用。

本次网络解算软件采用模型法，利用通风系统节点风量平衡定律、回路风压平衡定律和通风系统中其风阻值或风量值可事先测量出来的部分分支的信息，构建通风系统风网解算模型，建立可以辨识通风系统漏风点的风网解算算法[1]。

1.1 网络解算常用方法矿井通风网络解算的数学方法有几十种。

这些方法既有联系又有区别，其区别主要体现在两方面，一是选取的基本未知量不同；二是求解非线性方程组的迭代计算方法不同。

Excel在矿井通风网络解算中的应用研究

Excel在矿井通风网络解算中的应用研究

Excel在矿井通风网络解算中的应用研究梁雨剑【摘要】根据网络解算基本理论,利用Office组件中的Excel软件编译网络解算代码.通过具体实例给出了Excel网络解算的操作步骤,计算误差可保持在5％内.研究结果表明:Excel的强大计算功能可大大减少手工计算量,无需编写和调试复杂程序,对工程技术人员处理简单通风网络具有较强适用性.【期刊名称】《机械管理开发》【年(卷),期】2016(000)006【总页数】3页(P13-15)【关键词】通风网络解算;Excel;精确度【作者】梁雨剑【作者单位】潞安集团司马煤业,山西长治 047105【正文语种】中文【中图分类】TP317.3矿井通风网络解算在矿井通风安全管理中具有重要的作用，通过合理调节可以降低通风能耗，确保安全生产。

通风网络理论对传统的通风理论进行补充和拓展，并逐渐发展成为通风学科的一个重要分支[1]。

本文通过Excel表进行矿井通风网络解算[2]。

1.1 通风网路基本规律矿井通风网路，遵守流量守恒定律[3]，网路中任一结点风量代数和等于0，即进入结点的风量等于由该点流出的风量：式（1）中：Q为进入节点的风量，m3/s。

矿井通风网路，遵守风压守恒定律，即任一闭合通风网路中作用于网路的风压等于网路风压降，或任一闭合通风网路的风压降代数和为零：式（2）中：h为闭合网络中分支压降，Pa。

通风网路中空气流动遵守阻力定律：式（3）中：h为网络分支阻力，Pa；R为分支风阻，N· s2/m8；Q为分支风量，m3/s。

在矿井通风网路中依据∑Q=0的原理拟出各网路近似风量，根据∑h=0的原则列各网孔的条件式，求风量校正值，如图1所示，其中1、2、3、4、5为通风网络分支，a、b、c、d为节点，Q为总风量，箭头指向为风流方向。

依据图1中通风网络分支编号可得：式（4）—式（7）中：Fi为第i条回路总阻力，Pa；hi为第i条分支阻力，Pa；Ri为第i条分支风阻N·s2/m8；Qi为第i条分支风量，m3/s。

矿井通风网络解算软件的研究与实现的开题报告

矿井通风网络解算软件的研究与实现的开题报告

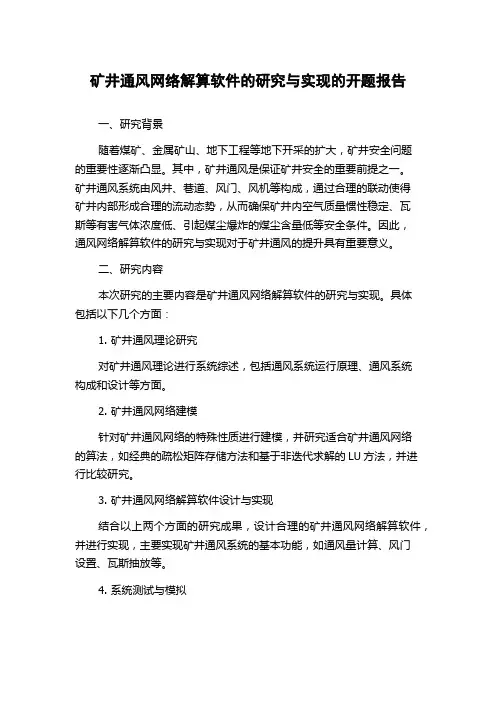

矿井通风网络解算软件的研究与实现的开题报告一、研究背景随着煤矿、金属矿山、地下工程等地下开采的扩大，矿井安全问题的重要性逐渐凸显。

其中，矿井通风是保证矿井安全的重要前提之一。

矿井通风系统由风井、巷道、风门、风机等构成，通过合理的联动使得矿井内部形成合理的流动态势，从而确保矿井内空气质量惯性稳定、瓦斯等有害气体浓度低、引起煤尘爆炸的煤尘含量低等安全条件。

因此，通风网络解算软件的研究与实现对于矿井通风的提升具有重要意义。

二、研究内容本次研究的主要内容是矿井通风网络解算软件的研究与实现。

具体包括以下几个方面：1. 矿井通风理论研究对矿井通风理论进行系统综述，包括通风系统运行原理、通风系统构成和设计等方面。

2. 矿井通风网络建模针对矿井通风网络的特殊性质进行建模，并研究适合矿井通风网络的算法，如经典的疏松矩阵存储方法和基于非迭代求解的LU方法，并进行比较研究。

3. 矿井通风网络解算软件设计与实现结合以上两个方面的研究成果，设计合理的矿井通风网络解算软件，并进行实现，主要实现矿井通风系统的基本功能，如通风量计算、风门设置、瓦斯抽放等。

4. 系统测试与模拟对于研究成果进行系统测试和模拟，分析各种情况下的矿井通风系统运行情况，包括不同通风量和煤尘浓度下的通风效果等。

三、研究意义本次研究旨在通过矿井通风网络解算软件的研究和实现，提高煤矿、金属矿山、地下工程等领域的通风工作质量和通风效率，提高通风系统的运行安全，为矿井通风的实际工作提供有力的技术支撑。

同时，本次研究也将促进通风理论的进一步发展，为通风技术领域做出重要的贡献。

CFZ4矿井通风阻力测定仪及通风网络解算软件使用说明书

CFZ4矿井通风阻力测定仪及通风网络解算软件使用说明书
2 工作原理与面板结构..................................................................................................................................2 2.1 工作原理..........................................................................................................................................2 2.2 面板结构.........................................................................................................................................3
产品使用说明书
CFZ4 矿用本安型通风阻力测定仪
执行标准： MT/T440-2008、MT/T635-1996 Q/MKC 700—2011
感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用 产品 前，请详细阅读本使用说明书并妥善保管，以备今后参考。
目次
1 概述............................................................................................................................................................1 1.1 仪器概述及用途.............................................................................................................................1 1.4 工作条件.........................................................................................................................................2

通风网络计算软件

通风网络计算软件

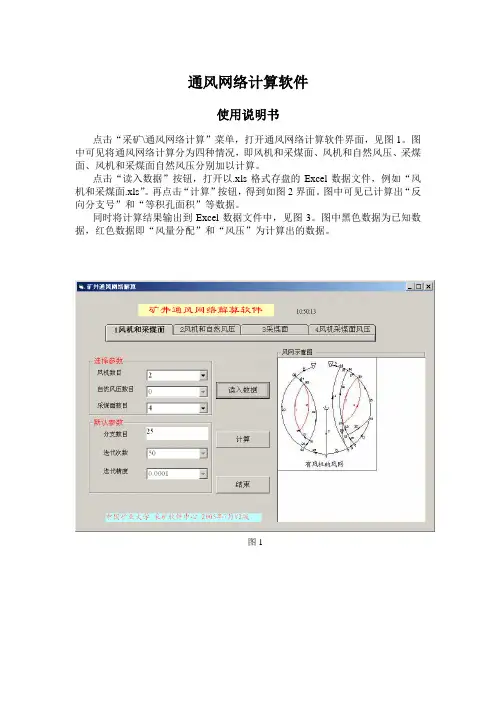

通风网络计算软件
使用说明书
点击“采矿\通风网络计算”菜单，打开通风网络计算软件界面，见图1。

图中可见将通风网络计算分为四种情况，即风机和采煤面、风机和自然风压、采煤面、风机和采煤面自然风压分别加以计算。

点击“读入数据”按钮，打开以.xls格式存盘的Excel数据文件，例如“风机和采煤面.xls”。

再点击“计算”按钮，得到如图2界面。

图中可见已计算出“反向分支号”和“等积孔面积”等数据。

同时将计算结果输出到Excel数据文件中，见图3。

图中黑色数据为已知数据，红色数据即“风量分配”和“风压”为计算出的数据。

图1
图
2
图3。

计算机软件在通风网络解算中的应用

计算机软件在通风网络解算中的应用

｝ 圆 灞 勤 圈 ｉ ｌ

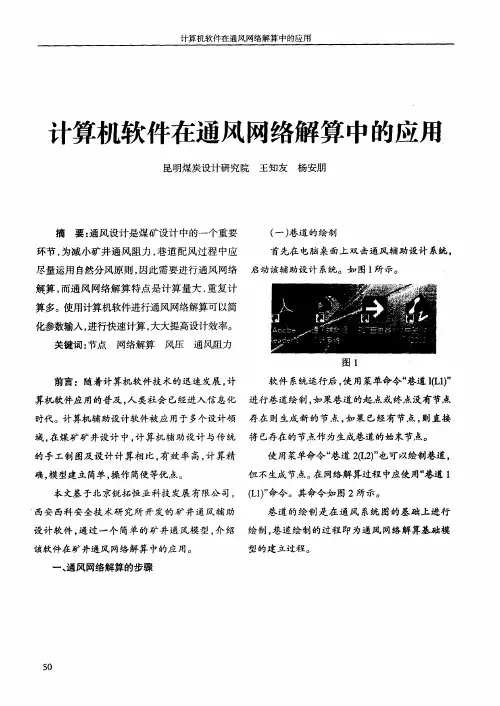

计算机软件在通风网络解算 中的应用
计算机软件在通风网络解算中的应用
昆明煤炭设 计研 究 院 王知 友 杨安 朋
摘
要 ： 风设 计 是 煤矿 设计 中 的一个 重要 通
（ ） 一 巷道 的绘 制
环 节 ， 减 小矿 井 通 风 阻 力 ， 道 配 风 过程 中应 为 巷
首先 在 电脑 桌 面上 双 击通 风 辅助 设计 系统 ，
选择 ， 以便进行风速检测 ， 此处 已包含 目 煤矿 框 见 图 ６所 示 。 前《
图６
（ 、 四）网络解算
在 通风 系统 图的 基 础 上 ， 制 好 巷 道并 对 每 绘
［ 计算节点压能】‘ 一【 网络解算］ ） （） ２【 统一节点编号】使 用“ ， 统一节点编号” 命
条绘制巷道输入参数 ， 这样 通风 网络解算模 型就 令 ， 系统将 对所有 的节点重新进行编号 ， 并保证 建 立好 了， 下来就可以进行 网络解算 了， 接 网络 节点编号唯 一。使用“ 统一大气节点” 命令可以将
图５
５ ２
《 云南煤炭） ｏ ｏ年第 ３期 ） ｌ ２
巷道参数录入 必须 包括 ： ①巷道 名称 、 巷 安全规程》 ② 制定的风速标准１ 。
道 类型（ 一般 巷道 、 固定风 量 巷 道）如 果是 固定 风 ，
软 件 系统 还 提 供 了一 个 更 简 化 的 对 话 框 以
量巷道 ， 应注明初始风 量、 ⑧巷道长度 、 断面样 便 完成巷 道 参 数 的输 入 的 操 作 ， 击 已绘制 好 的 ④ 双
ｕ Ｃ Ｄ图形 实体（ ｏ 比如直线、 文 字 圆、 使 用“ 巷道 １ １ 命 令绘 制 一条巷 道 ， 中巷 性是所有 Ａ ｔ Ａ （ ） Ｌ ” 选

安全工程 通风网络解算程序操作

安全工程 通风网络解算程序操作
计算机、vnt网络解算软件
Vnt网络解算程序
三、实验原理
1介绍的节点压力分析法，可以自动计算出网络的最大阻力
路线和最大阻力值，这比传统的算法更加准确科学，且不易出
错。 2. 当各分支风量和阻力都已求出后，可按第六章或第七章
介绍的方法进行调节计算。其中节点压力分析法，在计算最大
阻力的同时就可以计算出各分支的调节参数，而且可考虑各种 调节方式和对调节的限制，显然最适合在设计阶段采用。
四、实验步骤
• 分支数据输入是整个输入工作的重点，是通过按一定的要求
填写分支数据表格（在输入视图的上半部分）来完成的。
图1 分支数据输入表格
四、实验步骤
• 风机数据输入，是通过按一定的要求填写风机数据表格
（在输入视图的下半部分）来完成的。输入方法与分支数据 所论述的表格输入方法基本相同，其表格控件分布在表格的 右部和下部。
五、注意事项
• 按照正确的操作方法使用vnt程序，避免程序崩溃。 • 正确开关及使用计算机，避免计算机硬件或系统的毁坏。
四、实验步骤
• 选择[运行]顶层菜单或者工具栏上的第六个按钮，vnt程序就会
自动完成解算、调节及优化等复杂任务，得到解算结果。
• 对比解算结果与表3及表5中数据的差异，并分析原因。 • 将容易时期和困难时期的解算结果分别保存
五、结果处理
应参照表 1 的格式记录通风容易时期或困难时期的调
节参数。
表1 通风容易时期或困难时期的调节参数
图2 风机数据输入表格
四、实验步骤
• 风机曲线点数据输入是在特性曲线上合理工作段范围内，选
出若干个具有代表性的点，把其风压、风量值填写在表格中。 对设计矿井风网，可用风机出厂特性曲线；对实际矿井风网， 应用风机实际运转特性曲线。点数据输入表格是在用户双击风 机数据输入表格中提示有“请双击”单元格而在弹出的对话框 上半部分显示出来的，其输入方法与前面所论述的表格输入方 法基本相同，其表格控件分布在表格的右部和下部。

风丸软件使用使用说明

风丸软件使用使用说明

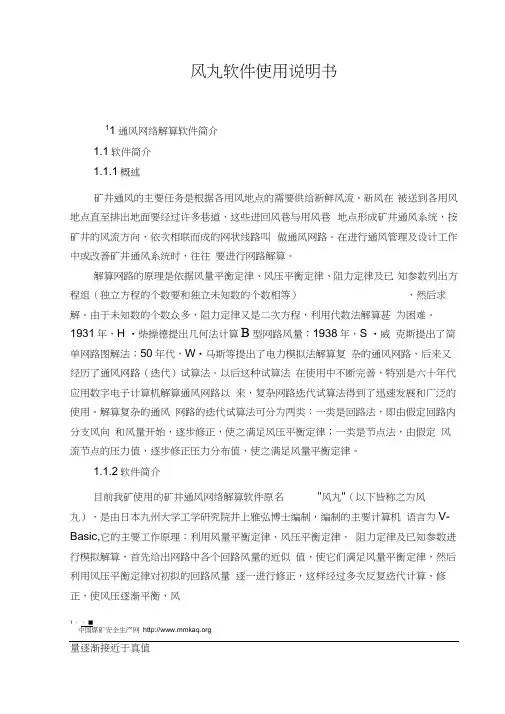

风丸软件使用说明书11通风网络解算软件简介1.1软件简介1.1.1概述矿井通风的主要任务是根据各用风地点的需要供给新鲜风流。

新风在被送到各用风地点直至排出地面要经过许多巷道，这些进回风巷与用风巷地点形成矿井通风系统，按矿井的风流方向，依次相联而成的网状线路叫做通风网路。

在进行通风管理及设计工作中或改善矿井通风系统时，往往要进行网路解算。

解算网路的原理是依据风量平衡定律、风压平衡定律、阻力定律及已知参数列出方程组（独立方程的个数要和独立未知数的个数相等），然后求解。

由于未知数的个数众多，阻力定律又是二次方程，利用代数法解算甚为困难。

1931年，H •柴操德提出几何法计算B型网路风量；1938年，S •威克斯提出了简单网路图解法；50年代，W•马斯等提出了电力模拟法解算复杂的通风网路，后来又经历了通风网路（迭代）试算法。

以后这种试算法在使用中不断完善，特别是六十年代应用数字电子计算机解算通风网路以来，复杂网路迭代试算法得到了迅速发展和广泛的使用。

解算复杂的通风网路的迭代试算法可分为两类：一类是回路法，即由假定回路内分支风向和风量开始，逐步修正，使之满足风压平衡定律；一类是节点法，由假定风流节点的压力值，逐步修正压力分布值，使之满足风量平衡定律。

1.1.2软件简介目前我矿使用的矿井通风网络解算软件原名"风丸"（以下皆称之为风丸），是由日本九州大学工学研究院井上雅弘博士编制，编制的主要计算机语言为V-Basic,它的主要工作原理：利用风量平衡定律、风压平衡定律、阻力定律及已知参数进行模拟解算，首先给出网路中各个回路风量的近似值，使它们满足风量平衡定律，然后利用风压平衡定律对初拟的回路风量逐一进行修正，这样经过多次反复迭代计算、修正，使风压逐渐平衡，风1 、、■中国煤矿安全生产网量逐渐接近于真值1.2风丸软件的界面1.2.1软件应用环境风丸软件支持Windows98以上计算机操作系统，对计算机的内存、CPU 硬盘、CD-ROM打印机无特殊要求。

Nc1.0操作说明

Nc1.0操作说明

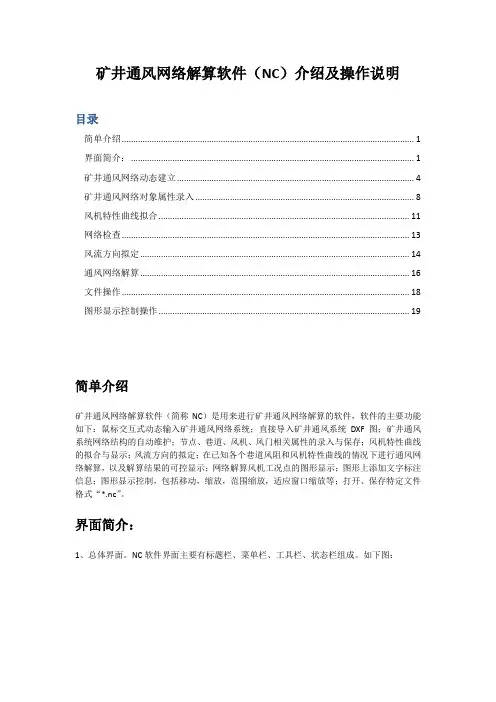

矿井通风网络解算软件（NC）介绍及操作说明目录简单介绍 (1)界面简介： (1)矿井通风网络动态建立 (4)矿井通风网络对象属性录入 (8)风机特性曲线拟合 (11)网络检查 (13)风流方向拟定 (14)通风网络解算 (16)文件操作 (18)图形显示控制操作 (19)简单介绍矿井通风网络解算软件（简称NC）是用来进行矿井通风网络解算的软件，软件的主要功能如下：鼠标交互式动态输入矿井通风网络系统；直接导入矿井通风系统DXF图；矿井通风系统网络结构的自动维护；节点、巷道、风机、风门相关属性的录入与保存；风机特性曲线的拟合与显示；风流方向的拟定；在已知各个巷道风阻和风机特性曲线的情况下进行通风网络解算，以及解算结果的可控显示；网络解算风机工况点的图形显示；图形上添加文字标注信息；图形显示控制，包括移动，缩放，范围缩放，适应窗口缩放等；打开、保存特定文件格式“*.nc”。

界面简介：1、总体界面。

NC软件界面主要有标题栏、菜单栏、工具栏、状态栏组成。

如下图：总体界面2、菜单栏。

包含软件所有的功能选项。

如图依次为文件、绘图、工具、解算、显示、添加、查找、帮助。

菜单栏3、工具栏。

包括软件常用到的一些命令。

如图依次为：打开、保存、另存为、导入DXF、关闭、绘制节点、绘制巷道、绘制风机、绘制风门、选择、删除、解算、显示全部、范围缩放。

工具栏4状态栏。

显示程序运行的状态。

如图依次为：解算进度、当前x坐标值、当前y坐标值、提示。

矿井通风网络动态建立1、添加节点。

在菜单栏或工具栏选择建立节点命令后，在想添加的地方单击鼠标左键即可，添加后的效果如下图所示：添加节点2、添加分支。

有两种方式，第一种是通过选择已经添加好的节点来添加分支，第二种是依次用鼠标单击想要添加分支的起点和终点。

如下图所示：添加分支3、添加风机和风门。

在选择风机（风门）命令后，将鼠标移动到想要添加风机（风门）的巷道上，当巷道显示为红色时单击鼠标左键，即可在相应分支上添加上风机（风门）。

MVAD_V2.0通风网络解算程序

MVAD_V2.0通风网络解算程序

矿井通风辅助决策系统文档MVAD_V2.0辽宁工程技术大学西山煤电集团公司屯兰矿QQ：714822582一、软件总体介绍矿井通风辅助决策系统<简称MVAD），本说明书的版本号为2.0；MVAD定义为一款用于对矿井通风网络局部问题进行的研究提供辅助支持，程序具有体积小巧、使用灵活、简单易学等优点，程序主要有一下功能：b5E2RGbCAP1、按主扇特性曲线进行的自然分风计算；2、固定总风量自然分风；3、通风构筑物模拟；4、按需分风；5、固定半割集下的按需分风；6、基于最小调节功耗的网络增阻调节通路法；7、自然风压模拟；8、主扇调角；9、瓦斯浓度计算；10、风速与瓦斯浓度不合理巷道筛选查找；11、标况与非标况体积流换算1.1注意事项版权所有，任何未经作者同意对本软件进行传播、破解及出售使用权等行为都将被追究。

1.2程序启动打开程序文件夹，双击图标启动程序；注意：如果PC机中安装有杀毒软件可能会将程序生成的临时文件拦截导致启动失败，需将被拦截文件添加为信任列表或关闭杀毒软件后从新启动程序。

p1EanqFDPw1.3程序退出单击程序工具条按钮或选择程序菜单：【文件】→【退出】，退出整个程序二、矿井通风辅助决策系统MV AD_V 2.0可视化界面程序启动后，出现加载画面如图2-1图2-1 程序启动加载画面程序加载完成后进入主界面如图2-2，共有七项菜单选项的功能菜单。

图2-2 MVAD主界面2.1菜单栏说明菜单栏【文件】子菜单如图2-3图2-3【文件】子菜单【打开】----打开已有的mvafd格式的图形文件。

【新建】----用于新建图形文件。

【保存】----将当前图形保存为mvad格式文件。

【导出模拟图】----将当前图形文件保存为图片格式。

【退出】----关闭程序。

菜单栏【分析检查】如图2-4图2-4【分析检查】子菜单【检查进回风井】----检查当前图形中的井风井口，并检查不合理节点。

【数据检查】----检查当前图形中每条巷道的风阻值以及风机角度是否输入<注：自然分风计算所需要的基础数据）。

第7次课2 矿井通风网络解算软件的使用

第7次课2 矿井通风网络解算软件的使用

华北科技学院
第二部分 基本显示操作
华北科技学院
第三部分 绘图
9.瓦斯报警 当井下瓦斯探测头测到瓦斯浓度超限时，系统即启 动报警功能。除声音报警外，在通风系统图上还会用闪 烁的红色标注瓦斯超限位置。
第三部分 绘图
提示：绘制或修改通风图、测站图（传感器）、 进行风网解算、火灾模拟等操作只能由专业人员完成， 其他用户只能显示数据，不能修改。 绘制系统图时，需要先打开“绘图开关”。具体操 作是在“系统菜单”中选择“绘制功能开启”。
华北科技学院
第三部分 绘图
调整“点”标高：打开“绘图开关”，然后将鼠标移至标高需 要挑战的节点上，双击鼠标左键，出入标高值并保存（或单击 右键，弹出快捷菜单，选择“调整节点标高”）。 5、调整巷道走向 手工绘制通风时，很难将巷道绘制的很整齐，通过“调整 巷道走向”功能我们就能绘制出漂亮的通风图。 调整巷道走向：打开“绘图开关”，然后将鼠标移至走向需 要调整的行道上，单击右键，弹出快捷菜单，选择“调整巷道 走向至”，在进一步选择巷道角度。 6、调整巷道始末点 操作过程参看上面的行道走向调整的“起始”和“终止”点。 节点标记:打开“绘图开关”。双击欲标记的“点”，系统弹 出该点的所有数据在“对应节点”框中输入风网解算中的节点 号； 点击“保存”按钮，节点标记成功。
华北科技学院
第一部分
概述
5）矿井反风演习的预模拟，为矿井反风演习方案科学制定提 供具体理论指导。 6）模拟矿井不同巷道发生不同类型火灾后，烟流、温度和有 害气体的运动变化，通过动画和声心声音在立体示意图中显 示火灾烟流流动动态状况，并且实现快速选择最佳救火路线。 7）系统将采集的瓦斯、负压等模拟量以及开停、风门等开关 量，直观动画显示在系统图中，实现各种监测数据图形、柱 状图、实时曲线、历史曲线一触即现。 8）安全生产的各种系统图的生成或绘制，在基础绘图平台和 通风专业设计的基础上自动生成或绘制通风系统图、防尘系 统图、避灾线路图、监测系统图、抽放系统图、防灾活灌浆 系统图、供系统图等；

《矿井通风网络解算》课件

《矿井通风网络解算》课件

应用示例
应用领域介绍
介绍矿井通风网络解算的实际应 用领域，如煤矿、金属矿等。
实际案例分析
分析一个实际矿井通风网络解算 的案例，包括问题、解决方案和 结果。
成功应用经验分享
分享成功应用矿井通风网络解算 的经验和教训。
研究展望
研究方向介绍
讨论未来矿井通风网络解算的研究方向，如智能化、自动化等。
存在问题及解决方案
指出当前矿井通风网络解算面临的挑战和问题，并提出相应的解决方案。
未来发展趋势
展望矿井通风网络解算在未来的发展趋势，包括技术和应用的进一步发展。
结论
通过综合分析和总结，阐述矿井通风网络解算在矿业发展中的重要性，并展 望其发展前景。
1
算法原理介绍Leabharlann 详细解释矿井通风网络解算的基本原理
步骤1：建立模型
2
和核心概念。
介绍如何根据矿井的几何形态和通风设
备建立通风网络模型。
3
步骤2：求解系数矩阵
解释如何通过求解系数矩阵来分析通风
步骤3：求解未知量
4
网络的状态和性能。
介绍如何通过运用线性方程组求解方法
计算未知量。
5
步骤4：计算通风参数
阐述如何利用已知参数和未知量计算各 种通风参数。
矿井通风网络解算
这个PPT课件将介绍《矿井通风网络解算》的概述、目的与作用，以及其发展 历程。
研究内容
矿井通风系统
详细介绍矿井通风系统的构成、功能和特点。
网络解算方法
解释通风网络解算的不同方法和技术，包括数值模拟和计算机辅助设计。
通风参数计算
探讨计算通风参数所需的公式、数值和具体步骤。
算法原理及步骤

计算机通风网络解算在矿井安全生产中的应用

计算机通风网络解算在矿井安全生产中的应用

（ 稿 日期 ： ０ ７ ６ ４ 收 ２ ０ －０第 ３期
Ｎ ． ｏ ３ ２ Ｏ Ｏ ７
煤
炭
科
技
８ １
ＣＯＡＬ ＣＩ Ｓ ＥＮＣＥ ＆ ＴＥＣＨＮＯＬ ＯＧＹ ＭＡＧＡＺＩ ＮＥ
文 章 编 号 ：０ ８ ３ ３ （ ０ ７ ０ — ０ １ ０ １ ０ — ７ １ ２ ０ ）３ ０ ８ — ３
的安 全运 行 。 要不 断地 总 结经 验 教 训 。 还 加强 运 行 、
作 者简 介 ： 葛红侠 （９ ４ ） 女 ， 徽 凤 台人 ，９ ４年 毕 业 １６ 一 ， 安 １８ 于 淮 南矿 业 学 院 电 气 自动化 专 业 ． 北 煤 电集 团公 司机 电处 皖
工 程 师。
检修 、 维护各 环节 的工作 ． 重视 防 雷设施 的更新 和 技 改工作 ， 取 有针 对性 的防 范措 施 。 高矿 井 供 、 采 提 变 电设 施 的综 合 抗灾 能力
维普资讯
煤
８ ０
炭
科
技
２０ ０ ７年第 ３期
Ｎｏ ３ ． ２ Ｏ ０ ７
ＣＯ Ｃ Ｅ ＡＬ Ｓ Ｉ ＮＣＥ ＆ Ｔ ＨＮＯ ＯＧＹ ＥＣ Ｌ ＭＡＧＡＺ ＮＥ Ｉ
文 章 编 号 ：０ ８ ３ ３ （０ ７０ — ０ ０ ０ １０ — ７ １２ ０ ）３ ０ ８ － ２
用 于 预报掘 进 工作 面前 方地 质构 造及 其破 碎 带 ， 划分 采 掘 区 富水 区域 ， 圈定 易 突水 地段 ， 并 确
定 放水孔 位 置等 。大部 分探 测结 果 已得到 采掘 工程 的证 实 ， 到 了积极 的作 用。 起 关键 词 ： 直流 电法： 治水 ： 阻异 常 区 防 低 中 图分类 号 ： Ｄ ４ ￣２ Ｔ ７ ５． 文 献标 识码 ： Ｂ

矿井通风网络数据模型计算机软件系统的应用

矿井通风网络数据模型计算机软件系统的应用
维普资讯
越 ： 谨黛瓤 艘扇善 萎 毒； ： 萎 要蓦
＝． ＝ ： ＿：＿＝ ＝ ＿ 一 ． ： ＝＝ ＝搿 ＝ ： ：
矿 井 通 风 网 络 数 据 模 型
计 算 机 软 件 系 统 的 应 用
中 国冶 金 建 设 集 团鞍 山 冶金 设 计 研 究 总 院 高 级 工 程 师 于 耀 国
软 件 系 统 生 成 通 风 系 统 三 维 立 体 图形 进 行 采
体 图 中 采集 到 了边 集 合 Ａ。
根 据 采集 到 的 结 点 集 合 ｖ 和 边 集 合 Ａ， 进 行 图形 化 处 理 ，生 成 二 维 Ｃ Ｄ 通 风 网 络 Ａ
图 。每 个 结 点 都 标 注 结 点 编 号 ，每 条边 都 标
摘 要 ：在 矿 井 通 风 设 计 中 ，虽 然 已 采 用 计 算 机 解 算 矿 井 通 风 网 络 阻 力 ，但 是 通 风 网
络 图的形 成和 通风 网络 原始 数据 的建 立仍 然采 用 人 工完 成 ，而且 工作 量 繁 重 。是 通 风设 计 中 比 较 棘 手 的 问题 。本 文 主 要 介 绍 新 开 发 的 计 算 机 软 件 自动 形 成 矿 井 通 风 网 络 图 和 通 风 网 络 原 始 数 据 ，建 立 矿 井 通 风 网 络 数 据 模 型 ，并 与 通 风 解 算 程 序 有 效 地 接 口 ， 进 行 通 风 网 络 解 算 。该 软 件 已 开 始 应 用 于 矿 井 通 风 设 计 中 。 关 键 词 ：地 下 矿 矿 井 通 风 网 络 结 点 集 合 边集 合 数 据 模 型 软 件 系 统
经 过 编排 处 理 后 ，便 从 通 风 系统 三 维 立
素是 结 点 、巷 道 （ ） 弧 、 结 构 参 数 结 点 、边 、长 度 等 ，是 通 过 数 字 化 仪 输 入 采 矿 分 层 （ 阶 段 ）平 面 图 ，应 用 矿 山开 拓 系 统 三 维 立 体 图

谈矿井通风网络解算结构化的操作流程

谈矿井通风网络解算结构化的操作流程

谈矿井通风网络解算结构化的操作流程
程效坤
【期刊名称】《山东煤炭科技》
【年(卷),期】2010(000)003
【摘要】根据矿井生产要求确定通风系统改造目标,增加矿井风量,减阻调节,提高通风系统稳定性,优选不同时期的通风系统.通过绘制通风网络图、通风现状调查分析、通风现状模拟、矿井通风系统改造方案网络解算,形成结构化的通风网络解算操作流程,使通风系统改造后具有科学性、可靠性、合理性和稳定性.
【总页数】2页(P217-218)
【作者】程效坤
【作者单位】双矿(集团)救护大队,黑龙江,双鸭山,155100
【正文语种】中文
【中图分类】TD725
【相关文献】
1.矿井通风实时网络解算技术研究
2.矿井通风网络解算结构化操作流程的探索与实施
3.基于网络解算分析的矿井通风预警监测研究
4.Excel在矿井通风网络解算中的应用研究
5.网络解算在矿井通风降阻中的应用
因版权原因，仅展示原文概要，查看原文内容请购买。

第6次课1矿井通风网络解算软件的使用

第6次课1矿井通风网络解算软件的使用
表示矿井风道的连接关系和风流方向的网络。 2．2 节点
通风网络中，两条以上风道的交汇点。 2．3 回路
通风网络中，由若干条风道首尾相接构成的闭合路径。 2．4 通风网络解算
运用通风网络中风流流动定律计算各风道风量自然分配的 过程
2.4.1 矿井通风网络解算程序编制通用规则
3 数学模型
? 3．1 节点风量平衡定律
单位时间流入一个节点的空气质量等于流出该节点的空气质量。习惯
上，流入节点的质量流量取正值，流出节点的质量流量取负值。节点风
量平衡定律由下列方程表示： n1
? qvi ? 0
……………………………………………(1)
Hale Waihona Puke i?1式中：qmi——连接到该节点的第i条风道的质量流量，kg／s； n1——连接到该节点的风道数。
力定律由下列方程表示：
h ? Rq 2 V ……………………………………………(5)
式中：h——风道风压，Pa； qv——风道风量，m3／s； R——风道风阻，N·s2／m8。
上述方程(1)(或(2))、(3)(或(4))和(5)组成通风网络(以下简称风网) 解算的数学模型。
4 数值计算方法
风网解算的数学模型是非线性代数方程组，其数值计算方法有回路风 量法和节点风压法。其中，回路风量法又有牛顿法和克劳斯法(又称斯 考德—恒斯雷法)。
2.4.2 风丸软件使用
（3）节点的删除
? 单击”删除节点”按钮，在要删除的节点上双击，即可删除 该节点。
? 注意事项： ? 地面节点为双圆圈，井下节点为单圆圈； ? 与风机相连的进风端（抽出式通风）的节点虽然在地面，但
是其压力为非大气压力，所以作为井下节点； ? 当节点与巷道相连时，应先删除巷道，后删除节点
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

华北科技学院
2.4.2 风丸软件使用
（3）巷道的删除 如要删除某条巷道，选中”巷道删除”按钮，分别单击 要删除的巷道的两端节点，即出现是否对话框”Du you want to delete the road ?”选择”是（y）”删除，选择”是 （n）”不删除。 注意：删除巷道后，节点仍存在。 3、通风机的制作 选中”增加通风机”按钮，分别单击要增加的两个节点 （其中一个为地面节点），出现”增加风机”对话框。在第 一个文本框内填入选取风机曲线上的各点间距，第二个文本 框内选择的填入的数据组数（即在风机曲线上取的点数）， 然后依次填入通风机曲线上各点的风量（从零点开始，到最 后一点，单位是1000m3/min的整数倍）和对应的风压 （mmH2O），确认即可。
1、节点的绘制、变更、与删除 （1）节点的绘制 单击”增加节点”按钮，将光标移至绘图窗口的某一位臵左击， 在出现的对话框内输入节点编号、节点标高，并选择井口 节点或井下节点后，即在窗口中绘制一个节点。照此方法 依次绘制其它节点。 （2）节点的变更 单击”节点变更”按钮，将光标移至要变更的节点上，按住鼠 标左键移动，可将节点移至任何位臵；如双击某一节点， 则出现上面的对话框，可改变节点的数据。
华北科技学院
2.4.2 风丸软件使用
（3）节点的删除 单击”删除节点”按钮，在要删除的节点上双击，即可删除 该节点。 注意事项： 地面节点为双圆圈，井下节点为单圆圈； 与风机相连的进风端（抽出式通风）的节点虽然在地面，但 是其压力为非大气压力，所以作为井下节点； 当节点与巷道相连时，应先删除巷道，后删除节点
1 主题内容与适用范围 本标准规定了矿井通风网络解算采用的数学模型、数值计 算方法、解算步骤和精度检验。 本标准适用于编制用数字计算机完成复杂通风网络解算的 程序。 本标准不适用于编制非稳定风流分析、主要通风机优选和 风量调节计算的程序。
华北科技学院
2.4.1矿井通风网络解算程序编制通用规则
2 术语 2．1 矿井通风网络 表示矿井风道的连接关系和风流方向的网络。 2．2 节点 通风网络中，两条以上风道的交汇点。 2．3 回路 通风网络中，由若干条风道首尾相接构成的闭合路径。 2．4 通风网络解算 运用通风网络中风流流动定律计算各风道风量自然分配的 过程
h
n2
h f hn
华北科技学院
2.4.1矿井通风网络解算程序编制通用规则
3．3 通风阻力定律 空气流经一条风道时消耗的机械能与通过风量的平方成正比。通风阻 力定律由下列方程表示：
h Rq
2 V
……………………………………………(5)
式中：h——风道风压，Pa； qv——风道风量，m3／s； R——风道风阻，N· s2／m8。 上述方程(1)(或(2))、(3)(或(4))和(5)组成通风网络(以下简称风网) 解算的数学模型。
华北科技学院
2.4.2 风丸软件使用
计算间隔---------者火计算的时间间隔，通常1-2分钟，间 隔时间越长，计算速度越快，但分析精度降低； 终时----------发火计算的结束时间（分），通常60-180分； 浓度----------异常者火前沿可被识别的火灾气体浓度，超 过0.001以上时可被识别； 最大计算次数---------到解析收敛的最大迭代计算次数 （最多2000次）。 精度------表示计算的精度，一般选0.1 地表温度------填入实际温度值. 当只进行风网解算时,要把表示间隔，火源的节点编号，火 源温度，计算间隔，终时，浓度设为0，最大计算次数可根 据实际情况设定，一般设为500-1000。
2.4 矿井通风网络解算软件的使用
2.4.1矿井通风网络解算程序编制通用规则
1.主题内容与适用范围 2.术语 3.数学模型 4.数值计算方法 5.解算步骤 6.精度检验
2.4.2风丸软件使用
1.矿井通风解析系统功能 2.通风解析图的绘制 3.通风解析 4.查看 5.风机曲线
华北科技学院
2.4.1矿井通风网络解算程序编制通用规则

华北科技学院
2.4.2 风丸软件使用
输入风门，风墙等符号，首先选择巷道变更，在弹出的 窗口内选择改变巷道位臵，在需要增加的位臵上点击鼠标右 键，在弹出一个窗口中选择风门，调节门等。 （2）巷到的变更 选中”巷到变更”按钮，单击要变更的巷道的两个节点， 即出现”一般巷道的编辑”对话框，改变框中的参数，确认 即可。”一般巷道的编辑”中的”改变巷道位臵”是指巷道 有拐弯或巷道有交叉遮蔽部分不显示时实用。
华北科技学院
2.4.2 风丸软件使用 三、通风解析
单击菜单栏”解析（A）”，在其子菜单中选”风 量”，在”风量”子菜单中选”标准解析”，单击，或 单击工具栏的解析按钮”analysis”(解析)窗口。单击窗 口中的”参数更新”按钮，出现参数对话框，填入适当 的参数，确定，回到解析窗口，单击”开始”击开始解 析。 参数对话框参数的意义如下: 表示间隔-------火灾时，火灾气体前沿位臵显示的时间 间隔（分）； 火源的节点编号---------发火的节点编号； 火源温度---------发火火源的温度（℃）；
华北科技学院
在风网图上，应对所有风道和节点分别编号，并对重要用风 点及通风设施作出标记。 5．2 建立数据文件 按照所编制程序的要求，填写原始数据表，并输入到计算机 外存设备中，形成可供风网解算程序调用的数据文件。
华北科技学院
2.4.1矿井通风网络解算程序编制通用规则
5．3 解算风网 在数字电子计算机上，运行所编制的风网解算程序，对风网进 行解算，打印出解算结果。 在解算过程中，矿井主要通风机的工况点应始终落在正常运行 工况区内。否则，风网解算程序应作出以下处理：中断解算进程， 向用户提示所发生的问题；或者，继续解算进程，但在输出解算结 果时，给出必要的信息，提示用户注意本次解算的质量。 5．4 分析解算结果 将得出的解算结果，如重要用风点的风量、重要节点的风压和 主要通风机工况等数值填写到风网图上，以便作进一步分析。 6 精度检验 程序应包含一个检验解算精度的模块，以便在完成风量自然分 配计算后，把解算结果回代到原数学模型中，计算节点风量闭合差 和回路风压闭合差，并以这两个闭合差的最大绝对值，作为本次解 算的精度。
华北科技学院
2.4.1矿井通风网络解算程序编制通用规则
3．2 回路风压平衡定律
风流从一个节点经过不同路径到达另一节点所消耗的机械能相等。 在一条回路上，设定回路方向后，当风道的风流方向与回路方向一 致时，风道的风压取正值；反之，取负值。则回路风压平衡定律由 下列方程表示：
h
i 1
n2
i
0
华北科技学院
2.4.1矿井通风网络解算程序编制通用规则
3 数学模型
3．1 节点风量平衡定律 单位时间流入一个节点的空气质量等于流出该节点的空气质量。习惯 上，流入节点的质量流量取正值，流出节点的质量流量取负值。节点风 量平衡定律由下列方程表示： n1
q
i 1
vi
0
……………………………………………(1)
华北科技学院
2.4.2 风丸软件使用 一、矿井通风解析系统功能 1、矿井通风网络的分析计算； 2、矿井火灾时的通风计算； 3、矿井火灾时最优退避路线的选择； 4、通风异常巷道的检测； 5、水路管网的极端。
华北科技学院
2.4.Байду номын сангаас 风丸软件使用
华北科技学院
2.4.2 风丸软件使用 二、通风解析图的绘制
式中：qmi——连接到该节点的第i条风道的质量流量，kg／s； n1——连接到该节点的风道数。
华北科技学院
2.4.1矿井通风网络解算程序编制通用规则
当进入矿井的空气视为不可压缩气体时，质量流量可用体积流量替代， 方程(1)改写为： n1
q
i 1
vi
0
……………………………………………(2)
式中：qvi——连接到该节点的第i条风道的体积流量，m3／s。
4
数值计算方法
风网解算的数学模型是非线性代数方程组，其数值计算方法有回路风 量法和节点风压法。其中，回路风量法又有牛顿法和克劳斯法(又称斯 考德—恒斯雷法)。
华北科技学院
2.4.1矿井通风网络解算程序编制通用规则
5 解算步骤
5．1 绘制风网图
在绘制风网图时。矿井的入、回风井口应合并为一个节点 (使用同一节点编号)或用风阻为零的虚拟风道把它们连接起 来，以构成闭合网络。
华北科技学院
2.4.2 风丸软件使用 四、查看
在查看菜单内，选择画面设定，在弹出的对话框内，可 选择显示精度，线上，线下显示的数据。还可设定节点大小、 字休尺寸。
五、风机曲线
选择解析-工具-扇风机特性表示，可自动生成一个 以.fan为扩展名的文件，这个文件是风机的特性曲线，用 Dispwinc.exe打开这个文件，可以显示风机的特性曲线，在 Dispwinc.exe内，可以对风机曲线的X，Y轴进行修改。我们 现在进行实例
……………………………………………(3)
式中：hi——构成该回路的第i条风道的风压，Pa； n2——构成该回路的风道数。 当回路中有机械风压和自然风压时，方程(3)改写为： ……………………………………(4) i 1 式中：hf——回路中通风机装臵的静压，Pa； hn——回路中的自然风压，Pa。
i
华北科技学院
2.4.2 风丸软件使用
2、巷道的制作、变更与删除 （1）巷道的制作 选中”增加巷道”按钮，分别单击要用巷道连接的两个 节点，（此时两个节点变为红色），即出现”新增加巷道’’ 对话框，在其中填入相应的数据，确定即可。 只进行通风网络解算时，只要输入巷道的风阻和平均温 度，如不知道平均温度，可自行假设正常室温，但不能有各 巷道间温度相差过大的问题，如温度相差过大，可能造成风 量不准。在发火分析中要用到巷道的长度、断面积、热传导 系数等数据，必须输入正确的数据。
