矿井通风网络解算基本算法之迭代法（Hardy-Cross）
1. 矿井通风网络风量分配及复杂通风网路解算
1.1 风量分配的基本定律
风流在通风网路中流动时，都遵守风量平衡定律、风压平衡定律和阻力定律。它们反映了通风网路中三个最主要通风参数——风量、风压和风阻间的相互关系，是复杂通风网路解算的理论基础。
1）通风阻力定律
井巷中的正常风流一般均为紊流。因此，通风网路中各分支都遵守紊流通风阻力定律，即
（1）
2）风量平衡定律
风量平衡定律是指在通风网路中，流入与流出某节点或闭合回路的各分支的风量的代数和等于零，即
（2）
若对流入的风量取正值，则流出的风量取负值。
如图1（a）所示，节点⑥处的风量平衡方程为：
如图1（b）所示，回路②-④-⑤-⑦-②的风量平衡方程为：
图1 节点和闭合回路
3）风压平衡定律
风压平衡定律是指在通风网路的任一闭合回路中，各分支的风压（或阻力）的代数和等于零，即
（3）
若回路中顺时针流向的分支风压取正值，则逆时针流向的分支风压取负值。
如图1（b）中的回路②-④-⑤-⑦-②，有：
当闭合回路中有通风机风压和自然风压作用时，各分支的风压代数和等于该回路中通风机风压与自然风压的代数和，即
（4）
式中，和分别为通风机风压和自然风压，其正负号取法与分支风压的正负号取法相同。
1.2 解算复杂通风网路的方法
复杂通风网路是由众多分支组成的包含串、并、角联在内结构复杂的网路。其各分支风量分配难以直接求解。通过运用风量分配的基本定律建立数学方程式，然后用不同的数学手段，可求解出网路内各分支自然分配的风量。这种以网路结构和分支风阻为条件，求解网路内风量自然分配的过程，称为通风网路解算，也称为自然分风计算。
目前解算通风网路使用较广泛的是回路法，即首先根据风量平衡定律假定初始风量，由回路风压平衡定律推导出风量修正计算式，逐步对风量进行校正，直至风压逐渐平衡，风量接近真值。
下面主要介绍回路法中使用最多的斯考德–恒斯雷法(Hard.Crross算法)。
1）解算通风网路的数学模型
斯考德–恒斯雷法是由英国学者斯考德和恒斯雷对美国学者哈蒂?克劳斯提出的用于水管网的迭代计算方法进行改进并用于通风网路解算的。
对节点为m、分支为n的通风网路，可选定N＝n－m＋1个余树枝和独立回路。以余树枝风量为变量，树枝风量可用余树枝风量来表示。根据风压平衡定律，每一个独立回路对应一个方程，这样建立起一个由N个变量和N个方程组成的方程组，求解该方程组的根即可求出个余树枝的风量，然后求出树枝的风量。
斯考德–恒斯雷法的基本思路是：利用拟定的各分支初始风量，将方程组按泰勒级数展开，舍去二阶以上的高阶量，简化后得出回路风量修正值的一般数学表达式为：
（5）
式中——独立回路中各分支风压（或阻力）的代数和。分支风向与余树枝同向时其风压取正值，反之为负值。
——独立回路中各分支风量与风阻乘积的绝对值之和。
——独立回路中的通风机风压，其作用的风流方向与余树枝同向时取负值，反之为正值。
——独立回路中的自然风压，其作用的风流方向与余树枝同向时取负值，反之为正值。
按公式（5）分别求出各回路的风量修正值，由此对各回路中的分支风量进行修正，求得风量的近似真实值，即
（6）
式中：分别为修正前后分支风量。的正负按所修正分支的风向与余树枝同向时取正值，反之取负值。
如此经过多次反复修正，各分支风量接近真值。当达到预定的精度时计算结束。此时所得到的近似风量，即可认为是要求的自然分配的风量。上述公式（5）和（6）即为斯考德–恒斯雷法的迭代计算公式，也称其为哈蒂·克劳斯法（Hard.Crross算法）。
当独立回路中既无通风机又无自然风压作用时，公式（5）可简化为
（7）
为便于理解，下面以并联网路来解释回路风量修正值的计算公式。
如图2所示为由两个分支1和2组成的并联网路，其总风量，风阻分别为R1和R2 。设两个分支
自然分配的真实风量分别为和，拟定的初始风量分别为Q1和Q2 ，则初拟风量与真实风量的差值即为回路风量修正值。
若，必有
则，
根据，得
根据和，得：
图2 并联网路
忽略二次微量，整理得近似式：
故
将上式写成一般形式，即可得公式（5）与（7）：
或
修正风量的计算公式，即公式（6）：
2）解算步骤
使用斯考德–恒斯雷法，一般经过以下步骤：
（1）绘制通风网路图，输入网路结构及数据。
（2）给定条件，判断风流方向。
（3）确定独立回路数，选择并确定独立回路的分支构成。
（4）拟定初始风量。通常，先给余树枝赋一组初值，再计算各树枝初始风量。
（5）计算回路风量修正值，及时修正回路中各分支的风量。
（6）检查精度是否满足要求
每修正完一次网路中所有分支的风量，称为迭代一次。每次迭代后应判断是否满足给定的精度要求，当某次迭代中各独立回路风量修正值均小于预定精度ε，迭代计算结束，即
＜ε，1≤i≤N（8）
精度ε一般取0.01～0.001m3/s。
（7）计算通风网路总阻力、总风阻。
在斯考德–恒斯雷法中，其核心是每次迭代中各回路风量修正值的计算。按上述步骤编写的计算机解算通风网路的应用软件较多。此外，因该算法的回路修正值可逐个回路独立计算，简化了计算，因而也可以手算。手算时要注意：拟定的初始风量应尽量接近真实风量，以加快计算速度；独立回路中分支的风压和回路风量修正值的符号也可按顺时针流向取正值，逆时针流向取负值确定，通风机风压和自然风压的符号按顺负逆正确定；某分支风量，如在其它回路和后面的计算中再次出现，其风量的取值和风向应以最末一次渐近风量为准，而不再用初始值或前面的渐近值。
矿井通风基本知识
矿井通风基本知识 一、矿井通风概述 （一）矿内空气 矿内空气是矿井井巷内气体的总称。它包括地面进入井下的新鲜空气和井下的有毒有害气体、浮尘。矿内空气的主要来源是地面空气，但地面空气进入井下后，化学成分和物理状态会发生一系列的变化，因而矿内空气与地面空气在性质上和成分上均有较大差别。 地面空气进入井下后，由于煤岩中涌出各种气体以及可燃物的氧化，其成分发生变化。风流在经过采掘面等用风地点之前，气成分变化不大，称为新鲜空气或新风；风流经过采掘工作面等用风地点后，其成分发生较大的变化，称为污浊空气或乏风。 1.矿内空气主要成分 矿内空气与地面空气的成分尽管不同，但其成分仍是以氧气和氮气为主，另外包含少量其它气体。 2.矿内空气中的有毒有害气体 （1）一氧化碳：一氧化碳是无色、无味、无臭的气体。一氧化碳毒性很强，吸入人体后会引起中毒、窒息，浓度为0．4％就可使人致命中毒。一氧化碳的主要来源是：火灾、爆破工作、瓦斯和煤尘爆炸。 （2）硫化氢：硫化氢是一种无色、微甜、带有臭鸡蛋味的气体，能燃烧，有强烈的毒性。对人的眼睛、黏膜及呼吸系统有强烈刺激作用。浓度为0.05%
时，半小时内人失去知觉、痉挛、死亡。硫化氢的主要来源：有机物腐烂、硫化矿物水解、老空积水中释放、煤岩中放出。 （3）二氧化硫：二氧化硫是一种无色、具有强硫磺臭味的气体，易溶于水，易积聚在巷道底部。二氧化硫对人体影响较大，能强烈刺激眼和呼吸器官，使喉咙和支气管发炎，呼吸麻痹，严重时会引起肺水肿。二氧化硫的主要来源：含硫矿物氧化、燃烧、在含硫矿体中爆破，以及从含硫矿层中涌出。 （4）二氧化氮：二氧化氮是一种红褐色气体，极易溶于水，它与水结合形成硝酸，对眼睛、鼻腔呼吸及肺部组织起破坏作用，引起肺水肿，但起初只感觉到呼吸道受刺激、咳嗽，经过6～24小时后才出现中毒征兆。俗称的炮烟熏人，其实质就是二氧化氮中毒。二氧化氮的主要来源是井下爆破。 （5）氨气：氨气是一种无色、具有强烈的刺激臭味的气体，易溶于水，毒性很强。氨气对人体上呼吸道黏膜有较大刺激作用，引起咳嗽，使人流泪、头晕，严重时可至肺水肿。氨气主要来源是井下爆破。 （二）矿井气候条件要求 煤矿作业人员在井下工作时，需要一个适宜的气候条件，包括适宜的温度、湿度、风速。（1）采掘工作面的进风流中，氧气浓度不低于20％，二氧化碳浓度不超过0.5％。
煤矿常用计算公式汇总
煤矿巷道及通风计算公式 一、常见断面面积计算： 1、半圆拱形面积=巷宽×（巷高+×巷宽） 2、三心拱形面积=巷宽×（巷高+×巷宽） 3、梯形面积=（上底+下底）×巷高÷2 4、矩形面积=巷宽×巷高 二、风速测定计算： V表=n/t (m/s) (一般为侧身法测风速) 式中：V表：计算出的表速； n：见表读数； t：测风时间（s） V真=a+ b×V表 式中：V真：真风速（扣除风表误差后的风速）； a、b：为校正见表常数。 V平=K V真=（）×V真÷S 式中：K为校正系数（侧身法测风时K=（）/S，迎面测风时取）； S为测风地点的井巷断面积 三、风量的测定： Q=SV 式中Q：井巷中的风量（m3/s）;S：测风地点的井巷断面积（m2）; V：井巷中的平均风速（m/s） 例1：某半圆拱巷道宽2m,巷道壁高1m,风速1m/s，问此巷道风量是多少。 例2：某煤巷掘进断面积3m2,风量36 m3/min，风速超限吗？ 四、矿井瓦斯涌出量的计算： 1、矿井绝对瓦斯涌出量计算（Q瓦）
Q 瓦=QC （m 3/min ） 式中Q ：为工作面的风量；C ：为工作面的瓦斯浓度（回风流瓦斯浓度-进风流中瓦斯浓度） 例：某矿井瓦斯涌出量3 m 3/min ，按总回风巷瓦斯浓度不超限计算矿井供风量不得小于多少。 2、相对瓦斯涌出量（q 瓦） q 瓦=1440Q 瓦*N T （m 3/t ） 式中Q 瓦：矿井绝对瓦斯涌出量；1440：为每天1440分钟； N ：工作的天数（当月）； T ：当月的产量 五、全矿井风量计算： 1、按井下同时工作最多人为数计算 Q 矿=4NK （m 3/min ） 式中4：为《规程》第103条规定每人在井下每分钟供给风量不得少于4立方米；N ：井下最多人数；K ：系数（~） 2、按独立通风的采煤、掘进、硐室及其他地点实际需要风量的总和计算 Q 矿=（∑Q 采+∑Q 掘+∑Q 硐…+∑Q 其他）×K 式中K ：校正系数（取~） 六、采煤工作面需风量 1、按瓦斯涌出量计算 Q 采=100×q 采×K CH4 （m 3/min ） 式中100：为系数； q 采：采煤工作面瓦斯涌出量（相对）； K CH4：瓦斯涌出不均衡系数（取~） 2、按采面气温计算：
通风网路中风量的分配 串联与并联的比较 从安全、可靠和经济角度看，并联通风与串联通风相比，具有明显优点： 1．总风阻小，总等积孔大，通风容易，通风动力费用少。现举例分析 ： 假设有两条风路1和2，其风阻21R R =，通过的风量21Q Q =，故有风压 21h h =。现将它们分别组成串联风路和并联网路，如图5-7所示。各参数比较如下： （1）总风量比较 串联时： 21Q Q Q ==串 并联时： 1212Q Q Q Q =+=并 故 串并Q Q 2=
（2）总风阻比较 串联时： 1212R R R R =+=串 并联时： 41 21R n R R == 并 故 串并R R 8 1= （3）总风压比较 串联时： 1212h h h h =+=串 并联时： 21h h h ==并 故 串并h h 2 1= 通过上述比较可明显看出，在两条风路通风条件完全相同的情况下，并联网路的总风阻仅为串联风路总风阻的1；并联网路的总风压为串联风路总风压的21，也就是说并联通风比串联通风的通风动力要节省一半，而总风量却大了一倍。这充分说明：并联通风比串联通风经济得多。 2．并联各分支独立通风，风流新鲜，互不干扰，有利于安全生产；而串联时，后面风路的入风是前面风路排出的污风，风流不新鲜，空气质量差，不利于安全生产。 3．并联各分支的风量，可根据生产需要进行调节；而串联各风路的风量则不能进行调节，不能有效地利用风量。
4．并联的某一分支风路中发生事故，易于控制与隔离，不致影响其它分支巷道，事故波及范围小，安全性好；而串联的某一风路发生事故，容易波及整个风路，安全性差。 所以，《规程》强调：井下各个生产水平和各个采区必须实行分区通风（并联通风）；各个采、掘工作面应实行独立通风，限制采用串联通风。 四、角联通风及其特性 在并联的两条分支之间，还有一条或几条分支相通的连接形式称为角联网路（通风），如图5-8所示。连接于并联两条分支之间的分支称为角联分支，如图5-8中的分支5为角联分支。仅有一条角联分支的网路称为简单角联网路；含有两条或两条以上角联分支的网路称为复杂角联网路，如图5-9所示。 角联网路的特性是：角联分支的风流方向是不稳定的。现以图5-8所示的简单角联网路为例，分析其角联分支5中的风流方向变化可能出现的三种情况：
第三章 井巷通风阻力 本章重点和难点： 摩擦阻力和局部阻力产生的原因和测算 当空气沿井巷运动时，由于风流的粘滞性和惯性以及井巷壁面等对风流的阻滞、扰动作用而形成通风阻力，它是造成风流能量损失的原因。井巷通风阻力可分为两类：摩擦阻力(也称为沿程阻力)和局部阻力。 第一节 井巷断面上风速分布 一、风流流态 1、管道流 同一流体在同一管道中流动时，不同的流速，会形成不同的流动状态。当流速较低时，流体质点互不混杂，沿着与管轴平行的方向作层状运动，称为层流(或滞流)。当流速较大时，流体质点的运动速度在大小和方向上都随时发生变化，成为互相混杂的紊乱流动，称为紊流(或湍流)。 （１）雷诺数－Re 式中：平均流速v 、管道直径d 和流体的运动粘性系数γ。 在实际工程计算中，为简便起见，通常以R e =2300作为管道流动流态的判定准数，即： R e ≤2300 层流， R e ＞2300 紊流 （２）当量直径 对于非圆形断面的井巷，Re 数中的管道直径d 应以井巷断面的当量直径de 来表示： 因此，非圆形断面井巷的雷诺数可用下式表示： γ d v e R ? =
对于不同形状的井巷断面，其周长U 与断面积S 的关系，可用下式表示： 式中：C —断面形状系数：梯形C =4.16；三心拱C =3.85；半圆拱C =3.90。（举例见P38） 2、孔隙介质流 在采空区和煤层等多孔介质中风流的流态判别准数为： 式中：K —冒落带渗流系数，m 2； l —滤流带粗糙度系数，m 。 层流，R e ≤0.25； 紊流，R e ＞2.5； 过渡流 0.25
. ... .. 矿井通风参数计算手册 2005年九月 前言 在通风、瓦斯抽放与利用、综合防尘的设计及报表填报过程中，经常需要进行一些计算，计算过程中经常要查找设计手册、规程、细则、文件等资料，由于资料少，给工作带来不便，为加强通风管理工作，增强“一通三防”理论水平，提高工作效率；根据现场部分技术管理人员提出的要求，结合日常工作需要，参考了《采矿设计手册》，《瓦斯抽放细则》、《防治煤与瓦斯突出细则》、《瓦斯抽放手册》，矿井通风与安全，煤矿安全读本等资料，编写了通风计算手册，以便于通风技术管理人员查阅参考，由于时间伧促，错误之处在所难免，请各位给预批评指证。 2005年9月 . .. .c
编者
目录 一、通风阻力测定计算公式 (1) 二、通风报表常用计算公式 (7) 三、矿井通风风量计算公式 (10) 四、矿井通风网路解算 (24) 五、抽放参数测定 (16) 六、瓦斯抽放设计 (24) 七、瓦期泵参数计算 (26) 八、瓦斯利用 (27) 九、综合防尘计算公式 (28) 十、其它 (30) 通风计算公式 一、通风阻力测定计算公式 1、空气比重（密度）ρ A：当空气湿度大于60%时 P(kg/m3) ρ=0. 461 T 当空气湿度小于60%时
ρ =0. 465T P (1-0.378 P P 饱 ?) (kg/m 3) P~大气压力(mmHg) T~空气的绝对温度 (K) ?~空气相对湿度 (%) P 饱~水蒸气的饱和蒸气压（mmHg ） B ： 当空气湿度大于60%时 ρ =0. 003484 T P (kg/m 3) 当空气湿度小于60%时 ρ =0. 003484 T P (1-0.378P P 饱?) (kg/m 3) P~大气压力(pa) T~空气的绝对温度 (K) ?~空气相对湿度 (%) P 饱~水蒸气的饱和蒸气压（pa ） 2、井巷断面（S ） A ：梯形及矩形断面 S=H ×b (m 2) B ：三心拱 S= b ×(h+0.26b) (m 2) C ：半圆形 S= b ×(h+0.39b) (m 2) 式中
矿井通风网络解算基本算法之迭代法（Hardy-Cross） 1. 矿井通风网络风量分配及复杂通风网路解算 1.1 风量分配的基本定律 风流在通风网路中流动时，都遵守风量平衡定律、风压平衡定律和阻力定律。它们反映了通风网路中三个最主要通风参数——风量、风压和风阻间的相互关系，是复杂通风网路解算的理论基础。 1）通风阻力定律 井巷中的正常风流一般均为紊流。因此，通风网路中各分支都遵守紊流通风阻力定律，即 （1） 2）风量平衡定律 风量平衡定律是指在通风网路中，流入与流出某节点或闭合回路的各分支的风量的代数和等于零，即 （2） 若对流入的风量取正值，则流出的风量取负值。 如图1（a）所示，节点⑥处的风量平衡方程为： 如图1（b）所示，回路②-④-⑤-⑦-②的风量平衡方程为： 图1 节点和闭合回路 3）风压平衡定律 风压平衡定律是指在通风网路的任一闭合回路中，各分支的风压（或阻力）的代数和等于零，即 （3） 若回路中顺时针流向的分支风压取正值，则逆时针流向的分支风压取负值。 如图1（b）中的回路②-④-⑤-⑦-②，有： 当闭合回路中有通风机风压和自然风压作用时，各分支的风压代数和等于该回路中通风机风压与自然风压的代数和，即
（4） 式中，和分别为通风机风压和自然风压，其正负号取法与分支风压的正负号取法相同。 1.2 解算复杂通风网路的方法 复杂通风网路是由众多分支组成的包含串、并、角联在内结构复杂的网路。其各分支风量分配难以直接求解。通过运用风量分配的基本定律建立数学方程式，然后用不同的数学手段，可求解出网路内各分支自然分配的风量。这种以网路结构和分支风阻为条件，求解网路内风量自然分配的过程，称为通风网路解算，也称为自然分风计算。 目前解算通风网路使用较广泛的是回路法，即首先根据风量平衡定律假定初始风量，由回路风压平衡定律推导出风量修正计算式，逐步对风量进行校正，直至风压逐渐平衡，风量接近真值。 下面主要介绍回路法中使用最多的斯考德–恒斯雷法(Hard.Crross算法)。 1）解算通风网路的数学模型 斯考德–恒斯雷法是由英国学者斯考德和恒斯雷对美国学者哈蒂?克劳斯提出的用于水管网的迭代计算方法进行改进并用于通风网路解算的。 对节点为m、分支为n的通风网路，可选定N＝n－m＋1个余树枝和独立回路。以余树枝风量为变量，树枝风量可用余树枝风量来表示。根据风压平衡定律，每一个独立回路对应一个方程，这样建立起一个由N个变量和N个方程组成的方程组，求解该方程组的根即可求出个余树枝的风量，然后求出树枝的风量。 斯考德–恒斯雷法的基本思路是：利用拟定的各分支初始风量，将方程组按泰勒级数展开，舍去二阶以上的高阶量，简化后得出回路风量修正值的一般数学表达式为： （5） 式中——独立回路中各分支风压（或阻力）的代数和。分支风向与余树枝同向时其风压取正值，反之为负值。 ——独立回路中各分支风量与风阻乘积的绝对值之和。 ——独立回路中的通风机风压，其作用的风流方向与余树枝同向时取负值，反之为正值。 ——独立回路中的自然风压，其作用的风流方向与余树枝同向时取负值，反之为正值。 按公式（5）分别求出各回路的风量修正值，由此对各回路中的分支风量进行修正，求得风量的近似真实值，即 （6） 式中：分别为修正前后分支风量。的正负按所修正分支的风向与余树枝同向时取正值，反之取负值。 如此经过多次反复修正，各分支风量接近真值。当达到预定的精度时计算结束。此时所得到的近似风量，即可认为是要求的自然分配的风量。上述公式（5）和（6）即为斯考德–恒斯雷法的迭代计算公式，也称其为哈蒂·克劳斯法（Hard.Crross算法）。
矿井通风设计施工时的基本原则和要求
通风系统合理可靠的含义
通风网络图的绘制 矿井风量计算办法 按照《煤矿安全规程》第一百零三条：“煤矿企业应根据具体条件制定风量计算方法，至少每5年修订1次”，要求，根据《煤矿井工开采通风技术条件》（AQ1028-2006）、《煤矿通风能力核定标准》（AQ1056-2008），结合本矿开采的实际情况，制定本办法。 一、全矿井需要风量的计算 全矿井总进风量按以下两种方式分别计算，并且必须取其最大值： 1、按井下同时工作的最多人数计算矿井风量： Q 矿进=4×N×K 矿通 （m3/min） 式中：Q 矿进 ——矿井总进风量，m3/min； 4——每人每分钟供给风量，m3/min.人； N——井下同时工作的最多人数，人； K 矿通——矿井通风需风系数（抽出式取K 矿通 =～）。 2、按各个用风地点总和计算矿井风量： 按采煤、掘进、硐室及其他巷道等用风地点需风量的总和计算： Q 矿进=（∑Q 采 +∑Q 掘 +∑Q 硐 +∑Q 其他 ）×K 矿通 （m3/min） 式中：∑Q 采 ——采煤工作面实际需要风量的总和，m3/min； ∑Q 掘 ——掘进工作面实际需要风量的总和，m3/min； ∑Q 硐 ——硐室实际需要风量的总和，m3/min； ∑Q 其他 ——矿井除了采、掘、硐室地点以外的其他巷道需风量的总和，m3/min。 K 矿通——矿井通风需风系数（抽出式K 矿通 取～）。 二、采煤工作面需要风量 按矿井各个采煤工作面实际需要风量的总和计算： ∑Q 采=∑Q 采i +∑Q 采备i （m3/min） 式中：∑Q 采 ——各个采煤工作面实际需要风量的总和，m3/min； Q 采i ——第i个采煤工作面实际需要的风量，m3/min； Q 采备i ——第i个备用采煤工作面实际需要的风量，m3/min。 每个采煤工作面实际需要风量，按工作面气象条件、瓦斯涌出量、二氧化碳涌出量、人员和爆破后的有害气体产生量等规定分别进行计算，然后取其中最大值。有符合规定的串联通风时，按其中一个采煤工作面实际需要的最大风量计算。 1、按气象条件计算： Q 采=Q 基本 ×K 采高 ×K 采面长 ×K 温 （m3/min）

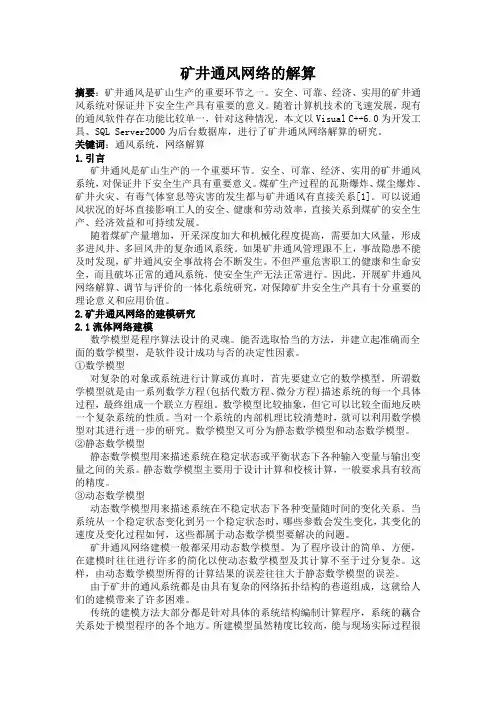

矿井通风网络的解算 摘要：矿井通风是矿山生产的重要环节之一。安全、可靠、经济、实用的矿井通风系统对保证井下安全生产具有重要的意义。随着计算机技术的飞速发展，现有的通风软件存在功能比较单一，针对这种情况，本文以Visual C++6.0为开发工具、SQL Server2000为后台数据库，进行了矿井通风网络解算的研究。 关键词：通风系统，网络解算 1.引言 矿井通风是矿山生产的一个重要环节。安全、可靠、经济、实用的矿井通风系统，对保证井下安全生产具有重要意义。煤矿生产过程的瓦斯爆炸、煤尘爆炸、矿井火灾、有毒气体窒息等灾害的发生都与矿井通风有直接关系[1]。可以说通风状况的好坏直接影响工人的安全、健康和劳动效率，直接关系到煤矿的安全生产、经济效益和可持续发展。 随着煤矿产量增加，开采深度加大和机械化程度提高，需要加大风量，形成多进风井、多回风井的复杂通风系统。如果矿井通风管理跟不上，事故隐患不能及时发现，矿井通风安全事故将会不断发生。不但严重危害职工的健康和生命安全，而且破坏正常的通风系统，使安全生产无法正常进行。因此，开展矿井通风网络解算、调节与评价的一体化系统研究，对保障矿井安全生产具有十分重要的理论意义和应用价值。 2.矿井通风网络的建模研究 2.1流体网络建模 数学模型是程序算法设计的灵魂。能否选取恰当的方法，并建立起准确而全面的数学模型，是软件设计成功与否的决定性因素。 ①数学模型 对复杂的对象或系统进行计算或仿真时，首先要建立它的数学模型。所谓数学模型就是由一系列数学方程(包括代数方程、微分方程)描述系统的每一个具体过程，最终组成一个联立方程组。数学模型比较抽象，但它可以比较全面地反映一个复杂系统的性质。当对一个系统的内部机理比较清楚时，就可以利用数学模型对其进行进一步的研究。数学模型又可分为静态数学模型和动态数学模型。②静态数学模型 静态数学模型用来描述系统在稳定状态或平衡状态下各种输入变量与输出变量之间的关系。静态数学模型主要用于设计计算和校核计算，一般要求具有较高的精度。 ③动态数学模型 动态数学模型用来描述系统在不稳定状态下各种变量随时间的变化关系。当系统从一个稳定状态变化到另一个稳定状态时，哪些参数会发生变化，其变化的速度及变化过程如何，这些都属于动态数学模型要解决的问题。 矿井通风网络建模一般都采用动态数学模型。为了程序设计的简单、方便，在建模时往往进行许多的简化以使动态数学模型及其计算不至于过分复杂。这样，由动态数学模型所得的计算结果的误差往往大于静态数学模型的误差。 由于矿井的通风系统都是由具有复杂的网络拓扑结构的巷道组成，这就给人们的建模带来了许多困难。 传统的建模方法大部分都是针对具体的系统结构编制计算程序，系统的藕合关系处于模型程序的各个地方。所建模型虽然精度比较高，能与现场实际过程很
