工序尺寸及其公差确定摘要:确定每道工序的工序尺寸及其公差是制定工艺规程的重要工作。
合理的工序尺寸及其公差是保证零件加工精度的重要基础,有利于减少废品,降低材料消耗,提高经济效益。
本文通过采用余量法、引用法、查表修正法等,对工序尺寸及其公差确定的方法步骤进行了综合性探讨。
关键词:尺寸公差工序1 引言实际生产中,因零件不同,确定工序尺寸及其公差的方法不一致。
确定工序尺寸及其公差常用方法有三种:引用法、余量法和工艺尺寸链法。
引用法是直接引用零件图上的设计尺寸及其公差作为工序尺寸及其公差。
主要用于定位基准与设计基准重合时,零件加工的最后一道工序或零件表面只加工一次的工序。
余量法是确定工序余量后,确定工序尺寸及其公差的方法,是实际生产中应用较多的方法。
适用于定位基准与设计基准重合时零件加工各工序。
2 确定工序尺寸及其公差的方法步骤2.1 确定加工工艺路线零件加工工艺路线是零件加工工艺的总体设计。
合理制定加工工艺路线,有利于充分利用人员、设备、工艺装备等资源;有利于保证零件加工质量,提高生产效率。
制定零件表面加工工艺路线主要是根据零件表面的技术要求。
零件表面技术要求高,工艺路线长,工序尺寸及其公差多。
另外,制定零件表面加工工艺路线时,还应考虑生产纲领、工件材料、热处理状态和具体生产条件等。
2.2 确定工序余量工序余量是指某一道工序中所切除的金属层厚度。
确定加工余量的方法有经验估计法、查表修正法和分析计算法。
生产中常用查表修正法。
根据零件表面尺寸、加工精度、生产纲领等要求,按照已确定的加工路线,采用查表修正法,确定每道工序的加工余量。
2.3 确定工序尺寸根据零件图,按包容面与被包容面分别计算出零件各表面工序尺寸。
对于被包容面,工序尺寸由最终工序的工序尺寸开始,依次加上本道工序的工序加工余量,就是前道工序的工序尺寸,从而计算出各道工序的工序尺寸;对于包容面,工序尺寸由最终工序的工序尺寸开始,依次减去本道工序的工序加工余量,就是前道工序的工序尺寸,从而计算出各道工序的工序尺寸。
加⼯余量的确定⽅法加⼯余量的确定⽅法1加⼯余量的概念及其影响因素在选择了⽑坯，拟订出加⼯⼯艺路线之后，就需确定加⼯余量，计算各⼯序的⼯序尺⼨。
加⼯余量⼤⼩与加⼯成本有密切关系，加⼯余量过⼤不仅浪费材料，⽽且增加切削⼯时，增⼤⼑具和机床的磨损，从⽽增加成本；加⼯余量过⼩，会使前⼀道⼯序的缺陷得不到纠正，造成废品，从⽽也使成本增加，因此，合理地确定加⼯余量，对提⾼加⼯质量和降低成本都有⼗分重要的意义。

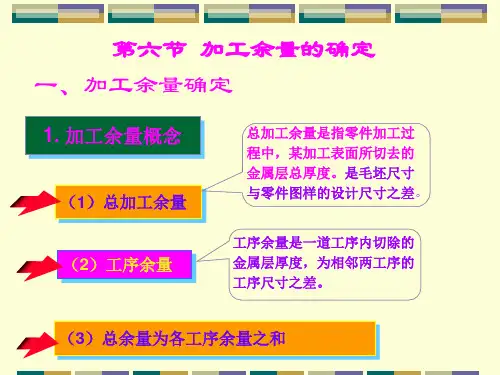

(1)加⼯余量的概念在机械加⼯过程中从加⼯表⾯切除的⾦属层厚度称为加⼯余量。
加⼯余量分为⼯序余量和加⼯总余量。
⼯序余量是指为完成某⼀道⼯序所必须切除的⾦属层厚度，即相邻两⼯序的⼯序尺⼨之差。
加⼯总余量是指由⽑坯变为成品的过程中，在某加⼯表⾯上所切除的⾦属层总厚度，即⽑坯尺⼨与零件图设计尺⼨之差。
由于⽑坯尺⼨和各⼯序尺⼨不可避免地存在公差，因此⽆论是加⼯总余量还是⼯序余量实际上是个变动值，因⽽加⼯余量⼜有基本余量、最⼤余量和最⼩余量之分，通常所说的加⼯余量是指基本余量。
加⼯余量、⼯序余量的公差标注应遵循“⼊体原则”即：“⽑坯尺⼨按双向标注上、下偏差；被包容表⾯尺⼨上偏差为零，也就是基本尺⼨为最⼤极限尺⼨（如轴）；对包容⾯尺⼨下偏差为零，也就是基本尺⼨为最⼩极限尺⼨（如内孔）。
加⼯过程中，⼯序完成后的⼯件尺⼨称为⼯序尺⼨。
由于存在加⼯误差，各⼯序加⼯后的尺⼨也有⼀定的公差，称为⼯序公差。
⼯序公差带的布置也采⽤“⼊体原则”法。
表⽰加⼯余量及其公差的关系，不论是被包容⾯还是包容⾯，其加⼯总余量均等于各⼯序余量之和。
Z＝Z＋Z＋Z＋…加⼯余量还有双边余量和单边余量之分，平⾯加⼯余量是单边余量，它等于实际切削的⾦属层厚度。
对于外圆和孔等回转表⾯，加⼯余量是指双边余量，即以直径⽅向计算，实际切削的⾦属为加⼯余量数值的⼀半。
(2)确定加⼯余量应考虑的因素为切除前⼯序在加⼯时留下的各种缺陷和误差的⾦属层，⼜考虑到本⼯序可能产⽣的安装误差⽽不致使⼯件报废，必须保证⼀定数值的最⼩⼯序余量。
