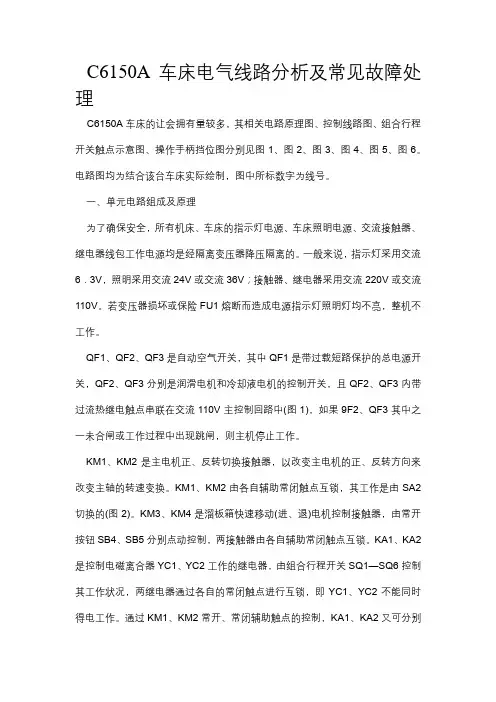

C6150A车床电气线路分析及常见故障处理
C6150A车床的让会拥有量较多，其相关电路原理图、控制线路图、组合行程开关触点示意图、操作手柄挡位图分别见图1、图2、图3、图4、图5、图6。电路图均为结合该台车床实际绘制，图中所标数字为线号。
一、单元电路组成及原理
为了确保安全，所有机床、车床的指示灯电源、车床照明电源、交流接触器、继电器线包工作电源均是经隔离变压器降压隔离的。一般来说，指示灯采用交流6．3V，照明采用交流24V或交流36V；接触器、继电器采用交流220V或交流110V。若变压器损坏或保险FU1熔断而造成电源指示灯照明灯均不亮，整机不工作。
QF1、QF2、QF3是自动空气开关，其中QF1是带过载短路保护的总电源开关，QF2、QF3分别是润滑电机和冷却液电机的控制开关，且QF2、QF3内带过流热继电触点串联在交流110V主控制回路中(图1)，如果9F2、QF3其中之一未合闸或工作过程中出现跳闸，则主机停止工作。
KM1、KM2是主电机正、反转切换接触器，以改变主电机的正、反转方向来改变主轴的转速变换。KM1、KM2由各自辅助常闭触点互锁，其工作是由SA2切换的(图2)。KM3、KM4是溜板箱快速移动(进、退)电机控制接触器，由常开按钮SB4、SB5分别点动控制，两接触器由各自辅助常闭触点互锁。KA1、KA2是控制电磁离合器YC1、YC2工作的继电器，由组合行程开关SQ1—SQ6控制其工作状况，两继电器通过各自的常闭触点进行互锁，即YC1、YC2不能同时得电工作。通过KM1、KM2常开、常闭辅助触点的控制，KA1、KA2又可分别交换控制YC1、YC2，达到主轴正、反转时不同转速的变换。
两只操作手柄之间电气联锁，实现同步。平时手柄操作后，靠一只弹簧把手柄自动顶回到两个空挡位置。两个空挡位置是手柄的经常位置，正转、停止(制动)和反转三个位置是暂时位置(图5、图6)。主轴正、反转和制动既可在进给箱旁操作手柄，也可在床鞍溜板旁操作。手柄操作时，组合行程开关动作关系如下：
高压电机工作原理和常见故障处理
培训人：涂永刚
一、高压电机说明及工作原理
1、电机产品型号及标识规定
Y-异步电动机 T-同步电动机 TF-同步发电机 QF-汽轮发电机
Z-直流电动机 ZF-直流发电机 SF-水轮发电机 Q-潜水电机
S1-工作制 IC-冷却方式 IM-安装形式 IP-防护等级
三相交流异步电动机的效率：η=P/（√3*U*I*COSφ）
其中，P—是电动机轴输出功率，U—是电动机电源输入的线电压，I—是电动机电源输入的线电流，COSφ—是电动机的功率因数
2、电动机的输出功率：指的是电动机轴输出的机械功率
输入功率指的是：电源给电动机输入的有功功率 ：P=√3*U*I*COSφ（KW）
按说电动机的输入功率应该指的是电源输入的视在功率：S=√3*U*I 这个视在功率包括有功功率(电动机的机械损耗、铜损、铁损等)、无功功率。
额定功率=U*I*√3*cosφ*η
3、三相交流异步电动机
定子部分：机座，定子铁芯、线圈、绝缘材料、端盖、轴承盖、轴承
转子部分：轴、转子铁芯、铸铝笼条、绕线转子、导线、连接环、滑环
4、公司高压电机：我公司是指供电电源系用三相交流电，电压等级是6000V三相异步电机。
分类：我公司高压电机分两种：绕线式，鼠笼式。
用途：鼠笼式：一般用于大型斗提及皮带机等一般负载。
绕线式：一般用于球磨机、立磨、破碎机、大型风机等高起动转矩场所。
5、工作原理
5.1．高压电机接通线电压为6KV三相初相位相差1200正弦交流电，定子绕组有三相电流通过，在定子铁芯产生一个旋转磁场，静止的转子同旋转磁场有了相对运动，转子导线切割磁力线而产生感应电动势，转子导线是一个闭合的回路因而产生感应电流，电流在磁场作用下产生电磁力，使转子随旋转磁场旋转方向转动起来。
5.2．异步电机指电机的额定转速小于其旋转磁场的速度的电机，使转子与旋转磁场之间速度保持一定差异，始终使转子能切割磁力线保持电机运转。
起重机械电气知识
1 / 29 电气基本知识
第01讲 电气基本知识（一）00:33:39
目录：
一、电气基本知识
1.电气控制基本原理
2.典型电气控制线路分析
3.常见电气故障分析
二、电气保护
电动机保护、应急断电开关、联锁保护、线路保护、错相和缺相保护、失压保护、电动机定子异常失电保护、电气超速保护、接地与防雷、绝缘电阻、信号与照明：含义、检验要求及方法
起重机械电气知识
2 / 29
任何复杂的控制线路都是由一些基本的单元电路所组成，而基本单元电路则由若干的功能不同的电气元件组合而成。为此，必须先了解电气元件的结构、动作原理以及它们的控制作用。
（一）主要电气元件的基本原理及安全技术要求
1.电子元件：电容、电感、二极管、变频器、PLC
2.低压电器：1）接触器 2）继电器 3）熔断器
4）刀开关 5）断路器 6）按钮 7）行程开关 8）凸轮控制器 9）主令控制器 10）变阻器 起重机械电气知识
3 / 29 3.电动机
4.变压器
5.供电装置
1.电容 电感 二极管
单相桥式整流电路
变频器 起重机械电气知识
4 / 29
分类
按变换的环节分类
交-直-交变频器、交-交变频器
按直流电源性质分类
电压型变频器、电流型变频器
按照工作原理和发展过程分类
V/f控制、转差频率控制、矢量控制、直接转矩控制等
接口控制回路：开关量、模拟量、通讯、编码器
主回路：电源、制动电阻
PLC
起重机械电气知识
5 / 29
2.低压电器
1）接触器：仅一个休止位置，能接通、承载和分断正常电路条件（包括过载运行条件）下的电流的非手动操作的机械开关电器
作用：■可远距离、频繁通断交直流负载电路
■具有欠压保护、零压保护功能。
起重机械电气知识
轧钢机电气控制系统培训课件
一、引言
轧钢机电气控制系统是现代钢铁生产中不可或者缺的关键部份。它负责监控和控制轧钢机的运行，确保生产过程的稳定性和高效性。为了匡助大家更好地理解和掌握轧钢机电气控制系统的原理和操作，本培训课件将详细介绍轧钢机电气控制系统的组成、工作原理、常见故障及排除方法等内容。
二、轧钢机电气控制系统概述
1. 轧钢机电气控制系统的定义和作用
轧钢机电气控制系统是指控制轧钢机运行的一系列电气设备和控制器件的集合。它的主要作用是监控和控制轧钢机的各个部份，确保其正常运行和生产质量。
2. 轧钢机电气控制系统的组成
轧钢机电气控制系统由以下几个主要部份组成：
- 电气控制柜：包括主控制柜、辅助控制柜等，用于安装各种控制器件和电气设备。
- 电动机：负责驱动轧钢机的各个部份，如轧辊、输送带等。
- 传感器：用于检测和监测轧钢机运行状态的各种参数，如温度、速度、压力等。
- 控制器：根据传感器的反馈信号，对电动机进行控制和调节。
- 人机界面：提供给操作人员进行参数设置、故障诊断等操作的界面设备。
三、轧钢机电气控制系统的工作原理
1. 控制流程 轧钢机电气控制系统的工作流程如下：
- 传感器采集轧钢机运行状态的各种参数。
- 控制器接收传感器的信号，并进行处理和分析。
- 控制器根据分析结果，对电动机进行控制和调节。
- 电动机驱动轧钢机各个部份运行，实现轧钢工艺。
2. 控制策略
轧钢机电气控制系统采用的控制策略有以下几种：
- 开环控制：根据预设的参数，直接控制电动机的运行。
- 闭环控制：通过传感器的反馈信号，对电动机进行实时调节和控制。
- 自适应控制：根据轧钢机的实际运行情况，自动调整控制参数，提高生产效率和质量。
四、轧钢机电气控制系统常见故障及排除方法
1. 故障分类
轧钢机电气控制系统常见的故障可以分为以下几类：
