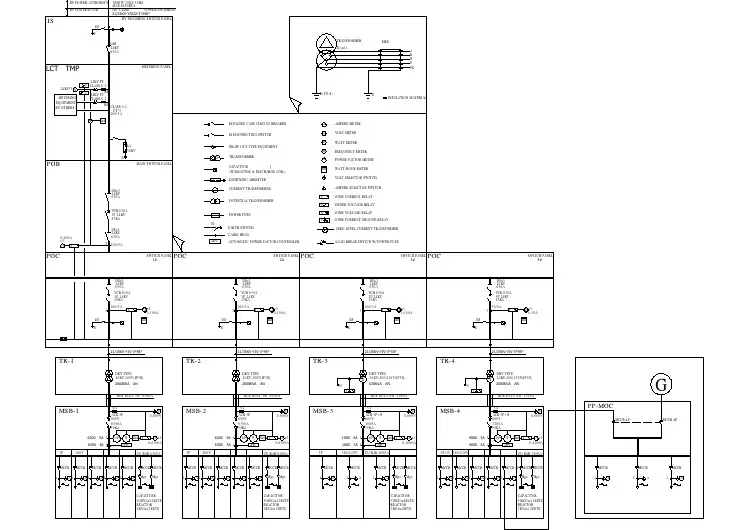

电气原理图实例

电动车整车电气原理图电动车整车电气原理图这是低电平刹车线路图这是高电平刹车线路图以上两个就是电动车整车线路图（简易）更多关于电动车维修请点击下面的链接电动车整车电气原理图电动机车故障维修手册电动车检测仪制作电动车综合检测仪制作电动车故障维修资料电动车三合一喇叭接线图电动车电机霍尔更换图解电动车维修电动车维修技术电动车故障维修无刷电机相角的判断无刷电机的接线方法电动车报警器(防盗器)的接法无刷电动车不能行走的故障检修控制器限流的检测方法怎样检测电机的霍尔好坏控制器缺相的检测电动车空载电流的测法怎样检测无刷控制器好坏无刷控制器的原理与维修无刷控制器好坏的测量方法无刷电动车控制器接线方法电动车闪光器电路图电动车电源转换器电路图电动车电源转换器接法电动车控制器维修电动车仪表维修电动车充电器维修三档变速控制器接线方法有刷电动车不能行走的故障检修电动车线路图大全电动车电路图大全常用电动车充电器根据电路结构可大致分为两种。

第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

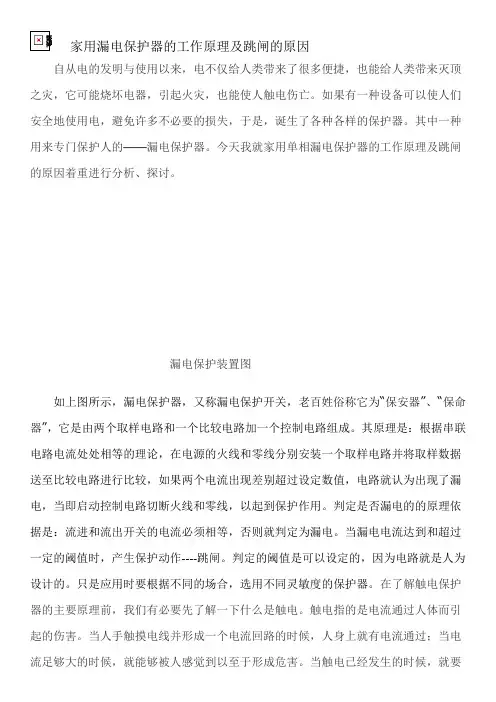

家用漏电保护器的工作原理及跳闸的原因自从电的发明与使用以来，电不仅给人类带来了很多便捷，也能给人类带来灭顶之灾，它可能烧坏电器，引起火灾，也能使人触电伤亡。

如果有一种设备可以使人们安全地使用电，避免许多不必要的损失，于是，诞生了各种各样的保护器。

其中一种用来专门保护人的——漏电保护器。

今天我就家用单相漏电保护器的工作原理及跳闸的原因着重进行分析、探讨。

漏电保护装置图如上图所示，漏电保护器，又称漏电保护开关，老百姓俗称它为“保安器”、“保命器”，它是由两个取样电路和一个比较电路加一个控制电路组成。

其原理是：根据串联电路电流处处相等的理论，在电源的火线和零线分别安装一个取样电路并将取样数据送至比较电路进行比较，如果两个电流出现差别超过设定数值，电路就认为出现了漏电，当即启动控制电路切断火线和零线，以起到保护作用。

判定是否漏电的的原理依据是：流进和流出开关的电流必须相等，否则就判定为漏电。

当漏电电流达到和超过一定的阈值时，产生保护动作----跳闸。

判定的阈值是可以设定的，因为电路就是人为设计的。

只是应用时要根据不同的场合，选用不同灵敏度的保护器。

在了解触电保护器的主要原理前，我们有必要先了解一下什么是触电。

触电指的是电流通过人体而引起的伤害。

当人手触摸电线并形成一个电流回路的时候，人身上就有电流通过；当电流足够大的时候，就能够被人感觉到以至于形成危害。

当触电已经发生的时候，就要求在最短的时间内切断电流。

比如说，如果通过人的电流是50毫安的时候，就要求在1秒内切断电流，如果是500毫安的电流通过人体，那么时间限制是0.1秒。

为了保证人身安全,额定漏电动作电流应不大于人体安全电流值,国际上公认30mA为人体安全电流值。

为此，国标GB6829－86《漏电电流动作保护器（剩余电流动作保护器）》的要求，漏电保护的行业标准：额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1S。

1[1]上图是简单的漏电保护装置的原理图。

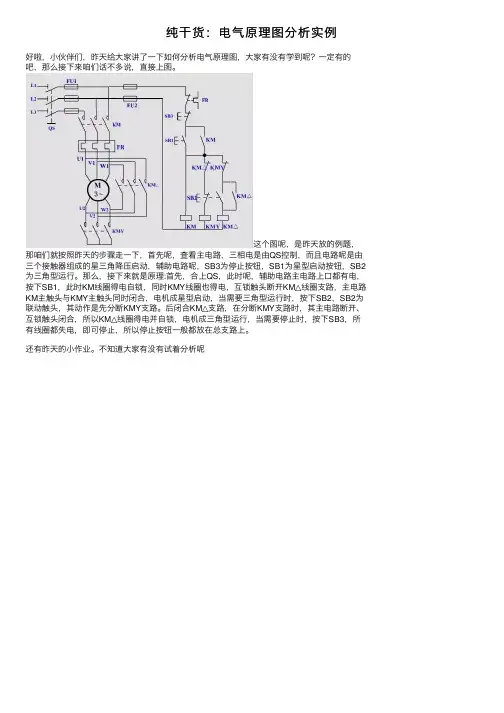

纯⼲货：电⽓原理图分析实例
好啦，⼩伙伴们，昨天给⼤家讲了⼀下如何分析电⽓原理图，⼤家有没有学到呢？⼀定有的吧，那么接下来咱们话不多说，直接上图。

这个图呢，是昨天放的例题，那咱们就按照昨天的步骤⾛⼀下，⾸先呢，查看主电路，三相电是由QS控制，⽽且电路呢是由三个接触器组成的星三⾓降压启动，辅助电路呢，SB3为停⽌按钮，SB1为星型启动按钮，SB2为三⾓型运⾏。

那么，接下来就是原理:⾸先，合上QS，此时呢，辅助电路主电路上⼝都有电，按下SB1，此时KM线圈得电⾃锁，同时KMY线圈也得电，互锁触头断开KM△线圈⽀路，主电路KM主触头与KMY主触头同时闭合，电机成星型启动，当需要三⾓型运⾏时，按下SB2，SB2为联动触头，其动作是先分断KMY⽀路。

后闭合KM△⽀路，在分断KMY⽀路时，其主电路断开、互锁触头闭合，所以KM△线圈得电并⾃锁，电机成三⾓型运⾏，当需要停⽌时，按下SB3，所有线圈都失电，即可停⽌，所以停⽌按钮⼀般都放在总⽀路上。

还有昨天的⼩作业。

不知道⼤家有没有试着分析呢
这个图呢，是可以完成⼿⾃动运⾏的，使⽤⼀个两档旋钮，⼿动就不做分析，当打到⾃动运⾏时，是需要外部信号来控制的，如图中的上限下限，他们与公共端分别是⼀个常开触点，当压⼒低于下限时，下限端闭合，此时KA1线圈得电，使电机运⾏，当其中压⼒到达上限时，KA2得电，断开KA1，使电机停转，⾃动运⾏可反复使⽤。

好啦，今天的⼩课堂就到这⾥了，⼤家如果有电⽓原理图可以发来共同参考哦。

电气原理图的设计方法逻辑设计法1．概述逻辑设计法又称逻辑分析设计法，逻辑设计法利用逻辑代数这一数学工具来进行电气控制电路设计。

对于只有开关量的自动控制系统，其控制对象与控制条件之间只能用逻辑函数式来表示，所以才适用逻辑设计法。

而对于连续变化的模拟量（如温度、速度、位移、压力等），逻辑分析设计法是不适用的。

由接触器、继电器组成的控制电路属于开关电路。

在电路中，电气元件只有两种状态：线圈通电或断电，触点闭合或断开。

这种“对立”的两种不同状态，可以用逻辑代数来描述这些电气元件在电路中所处的状态和连接方法。

对于继电器、接触器、电磁铁等元件，将通电规定为“1”状态，断电则规定为“0”状态；对于按钮、行程开关等元件，规定压下时为“1”状态，复位时为“0”状态；对于元件的触点，规定触点闭合状态为“1”状态，触点断开状态为“0”状态。

分析继电器、接触器控制电路时，元件状态常以线圈通电或断电来判定。

该元件线圈通电时，常开触点闭合，常闭触点断开。

因此，为了清楚地反映元件状态，元件的线圈和其常开触点的状态用同一字符来表示，如K，而其常闭触点的状态用该字符的“非”来表示，如（K 上面的一杠表示“非”，读非）。

若元件为“1”状态，则表示其线圈通电，继电器吸合，其常开触点闭合，其常闭触点断开。

通电、闭合都是“1”状态，断开则为“0”状态。

若元件为“0”状态，则相反。

根据这些规定，再利用逻辑代数的运算规律、公式和定律，就可以进行电气控制系统的设计了。

逻辑设计方法可以使继电接触系统设计得更为合理，设计出的线路能充分发挥元件作用，使所用的元件数量最少。

逻辑设计法不仅可以进行线路设计，也可以进行线路简化和分析。

逻辑分析法的优点是各控制元件的关系一目了然，不会遗漏。

这种设计方法能够确定实现一个开关量自动控制线路的逻辑功能所必需的、最少的中间记忆元件（中间继电器）的数目，然后有选择地设置中间记忆元件，以达到使逻辑电路最简单的目的。

采用逻辑设计法能获得理想、经济的方案，所用元件数量少，各元件能充分发挥作用，当给定条件变化时，能指出电路相应变化的内在规律。

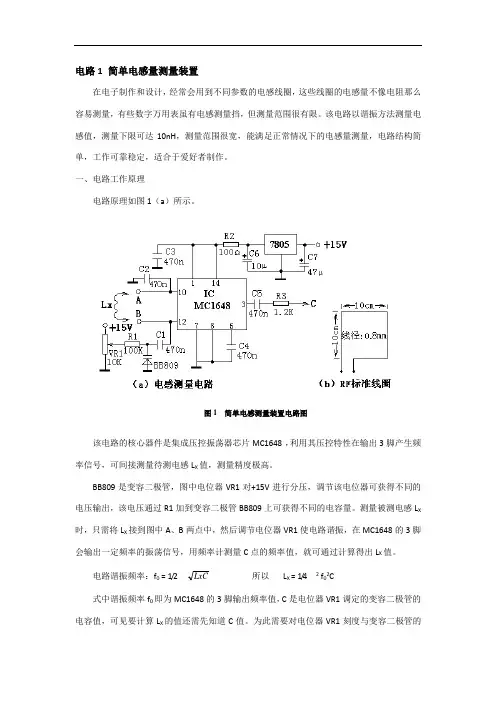

电路1 简单电感量测量装置在电子制作和设计，经常会用到不同参数的电感线圈，这些线圈的电感量不像电阻那么容易测量，有些数字万用表虽有电感测量挡，但测量范围很有限。

该电路以谐振方法测量电感值，测量下限可达10nH，测量范围很宽，能满足正常情况下的电感量测量，电路结构简单，工作可靠稳定，适合于爱好者制作。

一、电路工作原理电路原理如图1（a）所示。

图1 简单电感测量装置电路图该电路的核心器件是集成压控振荡器芯片MC1648 ，利用其压控特性在输出3脚产生频率信号，可间接测量待测电感L X值，测量精度极高。

BB809是变容二极管，图中电位器VR1对+15V进行分压，调节该电位器可获得不同的电压输出，该电压通过R1加到变容二极管BB809上可获得不同的电容量。

测量被测电感L X 时，只需将L X接到图中A、B两点中，然后调节电位器VR1使电路谐振，在MC1648的3脚会输出一定频率的振荡信号，用频率计测量C点的频率值，就可通过计算得出L X值。

电路谐振频率：f0 = 1/2LxC所以L X = 1/42 f02C式中谐振频率f0即为MC1648的3脚输出频率值，C是电位器VR1调定的变容二极管的电容值，可见要计算L X的值还需先知道C值。

为此需要对电位器VR1刻度与变容二极管的对应值作出校准。

为了校准变容二极管与电位器之间的电容量，我们要再自制一个标准的方形RF（射频）电感线圈L0。

如图6—7(b)所示，该标准线圈电感量为H。

校准时，将RF线圈L0接在图（a）的A、B两端，调节电位器VR1至不同的刻度位置，在C点可测量出相对应的测量值，再根据上面谐振公式可算出变容二极管在电位器VR1刻度盘不同刻度的电容量。

附表给出了实测取样对应关系。

附表振荡频率（MHz）98766253433834变容二极管C值6101520304050二、元器件选择集成电路IC可选择Motoroia公司的VCO（压控振荡器）芯片。

VR1选择多圈高精度电位器。

苹果iphone55s充电器（A1443）及电路原理图苹果iphone5/5s充电器(A1443)及电路原理图笔者花费许多时间，在同事的帮助下把我的iphone5原配充电器拆解开来，经过艰苦卓绝地测试、分析，终于艰难地反绘出其电路原理图。

由于许多元件⾮常⼩，常常是0402封装，故这些元件没法给出参数。

电阻参数部分是根据其3位或4位数码（标识法）推出，部分是测试得到，可能不准确。

(整流后滤波电压155V是市电经2：1隔离变压器降压为AC110V时测出)FAN301H是Fairchild公司出品的另外⼀种型号的原边反馈控制器，功能与FAN104W相似。

本电路负载输出电流在 1A以下时按恒压（CV）调节设计，次级侧采⽤电阻偏置分压（次级元件⽆编号：上偏置电阻为100kΩ，下偏置为两个电阻并联，等效电阻为31.8kΩ）检测输出电压，加到基准稳压源（Y3HU类似TL431，参考电压为1.25V）参考端，控制光耦构成的稳压反馈信号。

稳定输出电压为VO=1.25 *（1+100k/31.8）=5.18V注：实测Y3HU参考电压为1.23V，因此实际输出电压约为5.1V。

THR1是热敏电阻，常温时阻值较⼤，与R19//R21串联为Q2提供基极电流太⼩，可以忽略不计，Q2近乎截⽌。

此时，R17与R10//R11（≈R10）串联，经C4滤波加到IC1的4脚，作为原边反馈电流感测信号。

若因充电使充电器内环境温度升⾼，Q2开始导通， Q2与R17串联，然后与R12并联，再与R10//R11串联，加到IC1的4脚，⽐常温时电压升⾼，输出电流下降，减⼩输出功率，降低充电器温升。

其典型应⽤电路如下图。

拆解图⽚：⾼压板（可见控制器FAN301H，整流桥堆，过温保护三极管Q2等元件）⾼压板内⾯（可见被绝缘薄膜包裹的开关管，初级滤波电感，RCD吸收电路的阻容等元件），由于我操作不慎，温度电阻THR1被搞丢，也因为元件太⼩，我把MOS管源极检测电流的电阻R5（标记为100，即10欧姆）焊接掉，专门测试R4（标记为I7Y）的阻值，完了，再把R5焊上时焊锡过多。

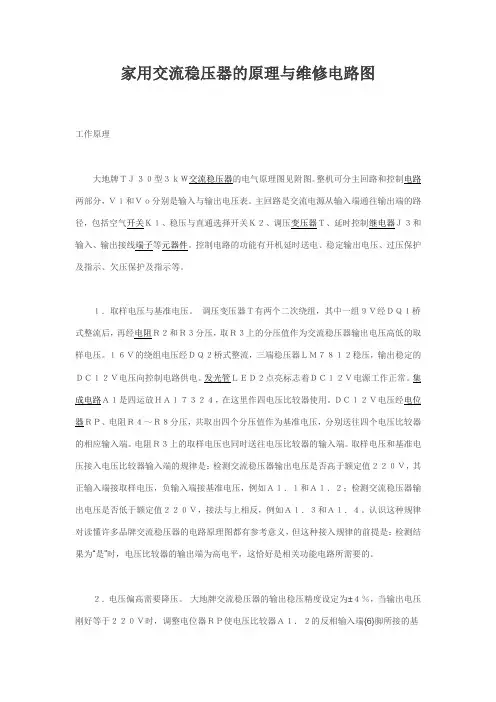

家用交流稳压器的原理与维修电路图工作原理大地牌ＴＪ３０型３ｋＷ交流稳压器的电气原理图见附图。

整机可分主回路和控制电路两部分，Ｖｉ和Ｖｏ分别是输入与输出电压表。

主回路是交流电源从输入端通往输出端的路径，包括空气开关Ｋ１、稳压与直通选择开关Ｋ２、调压变压器Ｔ、延时控制继电器Ｊ３和输入、输出接线端子等元器件。

控制电路的功能有开机延时送电、稳定输出电压、过压保护及指示、欠压保护及指示等。

１．取样电压与基准电压。

调压变压器Ｔ有两个二次绕组，其中一组９Ｖ经ＤＱ１桥式整流后，再经电阻Ｒ２和Ｒ３分压，取Ｒ３上的分压值作为交流稳压器输出电压高低的取样电压。

１６Ｖ的绕组电压经ＤＱ２桥式整流，三端稳压器ＬＭ７８１２稳压，输出稳定的ＤＣ１２Ｖ电压向控制电路供电。

发光管ＬＥＤ２点亮标志着ＤＣ１２Ｖ电源工作正常。

集成电路Ａ１是四运放ＨＡ１７３２４，在这里作四电压比较器使用。

ＤＣ１２Ｖ电压经电位器ＲＰ、电阻Ｒ４～Ｒ８分压，共取出四个分压值作为基准电压，分别送往四个电压比较器的相应输入端。

电阻Ｒ３上的取样电压也同时送往电压比较器的输入端。

取样电压和基准电压接入电压比较器输入端的规律是：检测交流稳压器输出电压是否高于额定值２２０Ｖ，其正输入端接取样电压，负输入端接基准电压，例如Ａ１．１和Ａ１．２；检测交流稳压器输出电压是否低于额定值２２０Ｖ，接法与上相反，例如Ａ１．３和Ａ１．４。

认识这种规律对读懂许多品牌交流稳压器的电路原理图都有参考意义，但这种接入规律的前提是：检测结果为“是”时，电压比较器的输出端为高电平，这恰好是相关功能电路所需要的。

２．电压偏高需要降压。

大地牌交流稳压器的输出稳压精度设定为±４％，当输出电压刚好等于２２０Ｖ时，调整电位器ＲＰ使电压比较器Ａ１．２的反相输入端{6}脚所接的基准电压与其同相输入端{5}脚连接的取样电压也刚好相等，这样输出电压若有升高（可能因为输入电压升高，或负载电流减小），取样电压也相应升高，电压比较器Ａ１．２的输出端{7}脚电位就必然为高，三极管Ｑ１导通，继电器Ｊ１吸合，电动机Ｍ得电转动，拖动调压变压器的碳刷滑动，直至交流稳压器的输出电压回落到２２０Ｖ为止。

X62W 万能铣床的实训说明一、X62W 万能铣床实训的基本组成1、面板1 面板上安装有机床的所有主令电器及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作。

2、面板2 面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的看它们的动作情况。

3、电动机三个380V 三相鼠笼异步电动机，分别用作主轴电动机、进给电动机和冷却泵电动机。

4、故障开关箱设有32个开关，其中K1到K29用于故障设置；K30到K31四个开关保留; K32用作指示灯开关，可以用来设置机床动作指示与不指示。

二、原理图电锤开关惺护至柚电前机进恰也动机电功机笠制、廉明电洋工柞會竝蛤、冲动艮IB工作台的■控制正辰* 制动履沖动正誌反转哎逹冲动反玄动［正反转口站冲动、右、谊、下注、用、上快速13&45&9K11 | 1213141516171819 2 &2122庸貓万能铁床电气原理图*主轴电机进给电机冷却泵电机rn115¥14匚CCFK2 匚亡匚1DSQ2-2SB5百師3--^3 3 3三、机床分析1机床的主要结构及运动形式（1）主要结构由床身、主轴、刀杆、横梁、工作台、回转盘、横溜板和升降台等几部分组成，如右图所示。

（2）运动形式1）主轴转动是由主轴电动机通过弹性联轴器来驱动传动机构，当机构中的一个双联滑动齿轮块啮合时，主轴即可旋转。

1）工作台面的移动是由进给电动机驱动，它通过机械机构使工作台能进行三种形式六个方向的移动，即：工作台面能直接在溜板上部可转动部分的导轨上作纵向（左、右）移动；工作台面借助横溜板作横向（前、后）移动；工作台面还能借助升降台作垂直（上、下）移动。

2、机床对电气线路的主要要求（1）机床要求有三台电动机，分别称为主轴电动机、进给电动机和冷却泵电动机。

（2）由于加工时有顺铣和逆铣两种，所以要求主轴电动机能正反转及在变速时能瞬时冲动一下，以利于齿轮的啮合，并要求还能制动停车和实现两地控制（3）工作台的三种运动形式、六个方向的移动是依靠机械的方法来达到的，对进给电动机要求能正反转，且要求纵向、横向、垂直三种运动形式相互间应有联锁，以确保操作安全。
