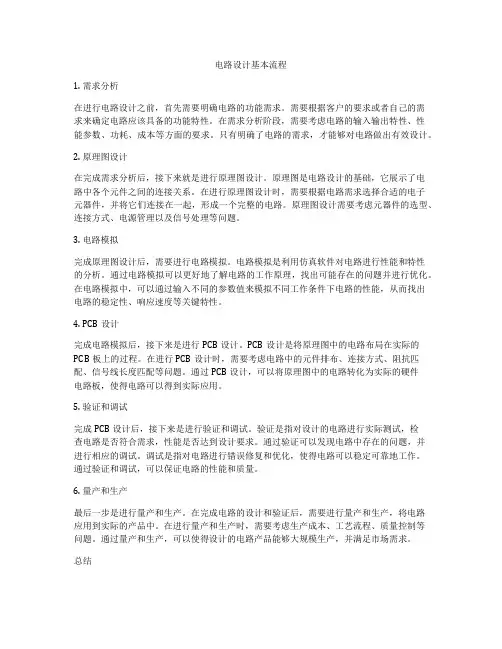

电路设计基本流程1. 需求分析在进行电路设计之前,首先需要明确电路的功能需求。
需要根据客户的要求或者自己的需求来确定电路应该具备的功能特性。
在需求分析阶段,需要考虑电路的输入输出特性、性能参数、功耗、成本等方面的要求。
只有明确了电路的需求,才能够对电路做出有效设计。
2. 原理图设计在完成需求分析后,接下来就是进行原理图设计。
原理图是电路设计的基础,它展示了电路中各个元件之间的连接关系。
在进行原理图设计时,需要根据电路需求选择合适的电子元器件,并将它们连接在一起,形成一个完整的电路。
原理图设计需要考虑元器件的选型、连接方式、电源管理以及信号处理等问题。
3. 电路模拟完成原理图设计后,需要进行电路模拟。
电路模拟是利用仿真软件对电路进行性能和特性的分析。
通过电路模拟可以更好地了解电路的工作原理,找出可能存在的问题并进行优化。
在电路模拟中,可以通过输入不同的参数值来模拟不同工作条件下电路的性能,从而找出电路的稳定性、响应速度等关键特性。
4. PCB设计完成电路模拟后,接下来是进行PCB设计。
PCB设计是将原理图中的电路布局在实际的PCB板上的过程。
在进行PCB设计时,需要考虑电路中的元件排布、连接方式、阻抗匹配、信号线长度匹配等问题。
通过PCB设计,可以将原理图中的电路转化为实际的硬件电路板,使得电路可以得到实际应用。
5. 验证和调试完成PCB设计后,接下来是进行验证和调试。
验证是指对设计的电路进行实际测试,检查电路是否符合需求,性能是否达到设计要求。
通过验证可以发现电路中存在的问题,并进行相应的调试。
调试是指对电路进行错误修复和优化,使得电路可以稳定可靠地工作。
通过验证和调试,可以保证电路的性能和质量。
6. 量产和生产最后一步是进行量产和生产。
在完成电路的设计和验证后,需要进行量产和生产,将电路应用到实际的产品中。
在进行量产和生产时,需要考虑生产成本、工艺流程、质量控制等问题。
通过量产和生产,可以使得设计的电路产品能够大规模生产,并满足市场需求。

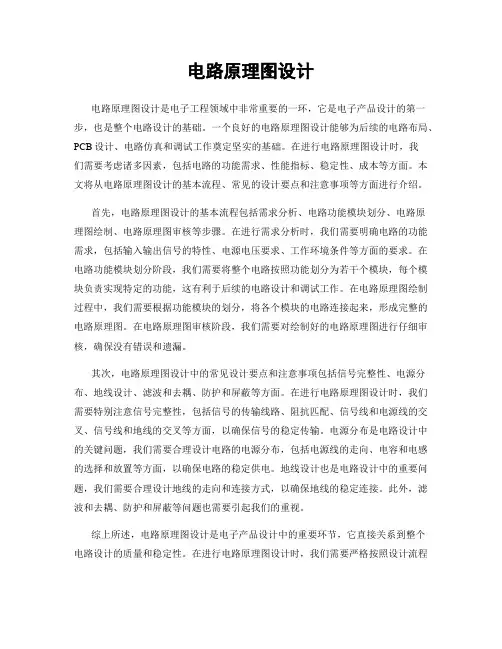

电路原理图设计电路原理图设计是电子工程领域中非常重要的一环,它是电子产品设计的第一步,也是整个电路设计的基础。
一个良好的电路原理图设计能够为后续的电路布局、PCB设计、电路仿真和调试工作奠定坚实的基础。
在进行电路原理图设计时,我们需要考虑诸多因素,包括电路的功能需求、性能指标、稳定性、成本等方面。
本文将从电路原理图设计的基本流程、常见的设计要点和注意事项等方面进行介绍。
首先,电路原理图设计的基本流程包括需求分析、电路功能模块划分、电路原理图绘制、电路原理图审核等步骤。
在进行需求分析时,我们需要明确电路的功能需求,包括输入输出信号的特性、电源电压要求、工作环境条件等方面的要求。
在电路功能模块划分阶段,我们需要将整个电路按照功能划分为若干个模块,每个模块负责实现特定的功能,这有利于后续的电路设计和调试工作。
在电路原理图绘制过程中,我们需要根据功能模块的划分,将各个模块的电路连接起来,形成完整的电路原理图。
在电路原理图审核阶段,我们需要对绘制好的电路原理图进行仔细审核,确保没有错误和遗漏。
其次,电路原理图设计中的常见设计要点和注意事项包括信号完整性、电源分布、地线设计、滤波和去耦、防护和屏蔽等方面。
在进行电路原理图设计时,我们需要特别注意信号完整性,包括信号的传输线路、阻抗匹配、信号线和电源线的交叉、信号线和地线的交叉等方面,以确保信号的稳定传输。
电源分布是电路设计中的关键问题,我们需要合理设计电路的电源分布,包括电源线的走向、电容和电感的选择和放置等方面,以确保电路的稳定供电。
地线设计也是电路设计中的重要问题,我们需要合理设计地线的走向和连接方式,以确保地线的稳定连接。
此外,滤波和去耦、防护和屏蔽等问题也需要引起我们的重视。
综上所述,电路原理图设计是电子产品设计中的重要环节,它直接关系到整个电路设计的质量和稳定性。
在进行电路原理图设计时,我们需要严格按照设计流程进行,同时注意各个设计要点和注意事项,以确保设计的质量和稳定性。
alitium designer课程设计一、课程目标知识目标:1. 学生能理解Alitium Designer软件的基本界面和功能,掌握电路原理图设计的基本步骤。
2. 学生能够运用Alitium Designer绘制简单的电路原理图,并了解常见的电子元件及其符号。
3. 学生掌握Alitium Designer中的层次化设计方法,能够进行复杂电路原理图的设计。
技能目标:1. 学生能够独立使用Alitium Designer进行电路原理图的绘制,提高电子设计效率。
2. 学生通过实际操作,培养解决问题的能力,提高动手实践能力。
3. 学生学会查阅资料,掌握Alitium Designer软件的高级功能,为后续课程学习打下基础。
情感态度价值观目标:1. 学生通过学习Alitium Designer课程,培养对电子设计的兴趣和热情,提高创新意识。
2. 学生在团队协作中,学会沟通与交流,培养合作精神。
3. 学生在课程学习中,树立正确的价值观,认识到科技发展对社会进步的重要性。
本课程针对高年级学生,结合学科特点和教学要求,注重理论与实践相结合,培养学生电子设计能力,为我国电子产业发展储备优秀人才。
通过具体的学习成果分解,使学生在掌握软件操作技能的同时,提高知识水平和情感态度价值观。
二、教学内容本课程教学内容主要包括以下几部分:1. Alitium Designer软件介绍:使学生了解软件的发展历程、主要功能和应用领域,为后续学习打下基础。
2. 软件基本操作与界面认识:学习软件的安装与启动,熟悉软件界面,掌握基本操作方法。
- 教材章节:第一章 软件概述与安装3. 电路原理图设计基础:学习电路原理图的绘制方法,了解常见的电子元件及其符号。
- 教材章节:第二章 原理图设计基础4. 层次化设计方法:掌握层次化设计的方法和步骤,能够进行复杂电路原理图的设计。
- 教材章节:第三章 层次化设计5. Alitium Designer高级功能:学习软件的高级功能,如仿真、PCB布线等,提高学生的电子设计能力。
电气原理图基础
电气原理图是电气工程师及其他相关人员常用的图示工具。
它用于表示电路元件、电气连接和信号流动的关系。
电气原理图的绘制规则和符号标识是国际通用的,因此具有较强的标准化特点。
在电气原理图中,常见的元件包括电源、电阻、电容、电感、开关、灯泡等。
这些元件通过电气连接线(或称导线)相互连接,从而形成一个完整的电路。
电路中的信号流动则通过箭头表示,箭头指向信号流动的方向。
电源是电路中提供电能的部分,通常用圆圈表示。
电源有正极和负极之分,正极通常用"+"符号表示,负极则用"-"符号表示。
电源可以是直流电源或交流电源。
电阻是电气原理图中比较常见的元件之一,用来限制电流的流动。
电阻的符号为一个波浪线,可以有不同的取值,如10欧姆、20欧姆等。
电容是电路中的能量储存元件,符号为两条平行的直线。
电容的取值可以是不同的,如10微法、20微法等。
电感是电路中的储能元件,它可以储存磁场能量。
电感的符号为一个卷曲的线圈。
开关用于控制电路的通断,常用的开关符号是一根直线与一对幅度不等的直线组成。
灯泡用于产生光和热,常用的符号是一个小圆圈。
除了以上元件外,电气原理图中还可以用其他符号表示一些特殊的元件或功能,如传感器、电机、变压器等。
通过电气原理图,我们可以清晰地了解电路的结构和信号流动的路径,从而更好地进行电路设计和故障排查工作。
因此,熟练掌握电气原理图的绘制和解读是电气工程师必备的基础技能。

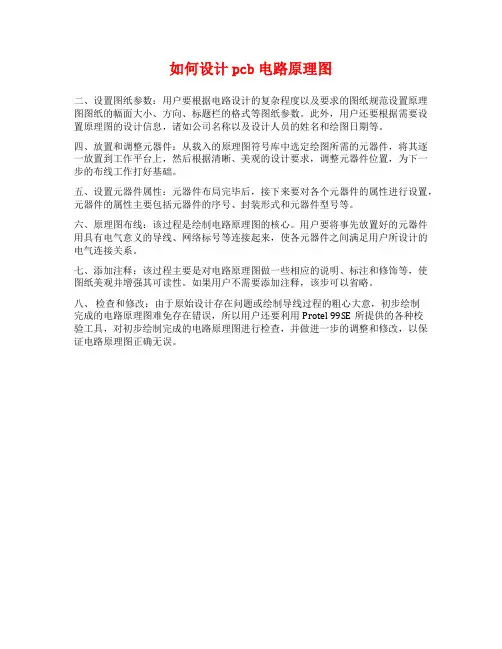

如何设计pcb电路原理图
二、设置图纸参数:用户要根据电路设计的复杂程度以及要求的图纸规范设置原理图图纸的幅面大小、方向、标题栏的格式等图纸参数。
此外,用户还要根据需要设置原理图的设计信息,诸如公司名称以及设计人员的姓名和绘图日期等。
四、放置和调整元器件:从载入的原理图符号库中选定绘图所需的元器件,将其逐一放置到工作平台上,然后根据清晰、美观的设计要求,调整元器件位置,为下一步的布线工作打好基础。
五、设置元器件属性:元器件布局完毕后,接下来要对各个元器件的属性进行设置,元器件的属性主要包括元器件的序号、封装形式和元器件型号等。
六、原理图布线:该过程是绘制电路原理图的核心。
用户要将事先放置好的元器件用具有电气意义的导线、网络标号等连接起来,使各元器件之间满足用户所设计的电气连接关系。
七、添加注释:该过程主要是对电路原理图做一些相应的说明、标注和修饰等,使图纸美观并增强其可读性。
如果用户不需要添加注释,该步可以省略。
八、检查和修改:由于原始设计存在问题或绘制导线过程的粗心大意,初步绘制
完成的电路原理图难免存在错误,所以用户还要利用Protel 99SE所提供的各种校
验工具,对初步绘制完成的电路原理图进行检查,并做进一步的调整和修改,以保证电路原理图正确无误。
设计电路需要哪些知识点设计电路需要掌握的知识点设计电路是一项复杂而重要的工作,需要掌握一系列的知识点和技能。
本文将介绍设计电路所需的主要知识点,旨在帮助读者了解和掌握相关领域的基础知识。
一、电路基础知识1. 电子元件和器件:了解电阻、电容、电感等基本电子元件的特性和使用方法;熟悉各种类型的二极管、三极管、MOS管等常见电子器件的工作原理和特点。
2. 电路分析方法:掌握基本的电路定律,如欧姆定律、基尔霍夫定律等;了解电路的串并联、稳态和暂态分析方法。
3. 信号与系统:了解信号的基本概念,如幅度、频率、相位等;熟悉系统的定义和分类,掌握系统的时域和频域分析方法。
二、模拟电路设计知识1. 放大电路设计:了解放大电路的基本原理和分类,如共射放大器、共集放大器等;掌握放大电路的设计方法和参数计算。
2. 滤波电路设计:了解滤波器的原理和分类,如低通滤波器、高通滤波器等;掌握滤波电路的设计方法和频率响应计算。
3. 操作放大器设计:熟悉操作放大器的特性和应用,如反相放大器、运算放大器等;掌握操作放大器的设计方法和参数计算。
三、数字电路设计知识1. 逻辑门电路设计:了解基本的逻辑门电路,如与门、或门、非门等;掌握逻辑门的真值表和布尔代数表达式。
2. 组合逻辑电路设计:熟悉组合逻辑电路的设计方法和原理,如编码器、解码器、多路选择器等;掌握Karnaugh图的绘制和最小化方法。
3. 时序逻辑电路设计:了解时序逻辑电路的设计方法和原理,如触发器、计数器等;掌握状态转换图和状态表的绘制。
四、可编程器件与嵌入式系统1. 可编程逻辑器件(PLD):了解可编程逻辑器件的原理和分类,如PAL、PROM、FPGA等;掌握PLD的编程方法和应用。
2. 单片机与嵌入式系统:熟悉单片机的结构和编程,掌握常见单片机的使用方法和应用;了解嵌入式系统的设计流程和原理。
3. 模拟与数字混合系统设计:掌握模拟信号与数字信号的互联方法和接口设计;了解模数转换器和数模转换器的原理和应用。
常见电路设计关键基础知识目录一、基本概念 (2)1.1 电路与电路图 (3)1.2 电流与电压 (4)1.3 电阻与欧姆定律 (5)二、直流电路分析 (6)2.1 电阻的串联与并联 (7)2.2 基尔霍夫定律 (9)2.3 电源转换与能量转换 (10)三、交流电路分析 (11)3.1 正弦交流电的基本概念 (12)3.2 交流电路的分析方法 (14)3.3 RLC串联电路的谐振 (14)四、集成电路与电子元件 (15)4.1 常用集成电路介绍 (16)4.2 二极管及其应用 (18)4.3 三极管及其应用 (19)五、模拟电路设计 (20)5.1 放大器的基础知识 (23)5.2 模拟电路的设计与调试 (24)5.3 集成运算放大器 (25)六、数字电路设计 (26)6.1 数字电路基础 (28)6.2 组合逻辑电路设计 (28)6.3 时序逻辑电路设计 (30)七、电路仿真与测试 (31)7.1 电路仿真软件介绍 (32)7.2 电路测试方法与仪器 (34)7.3 电路故障诊断与修复 (35)八、电路安全与可靠性 (37)8.1 电路安全操作规程 (38)8.2 电路的散热与冷却 (39)8.3 电路的可靠性分析 (40)一、基本概念电路:电路是电子设备的基础,由电源、负载和连接它们的导线组成,用于实现电能转换和传输。
电流:电流是电荷的流动,是电路中的基本要素之一。
电流的大小和方向是描述电路工作状态的重要参数。
电压:电压是推动电荷流动的力量,也称为电势差。
电压是能源转换和传输的关键。
电阻:电阻是电路中对电流的阻碍作用,决定了电路中的电流大小。
电阻的大小与材料、长度、截面积和温度等因素有关。
电容:电容是存储电荷的元件,能够储存电能并在需要时释放。
电容在滤波、去耦和信号传输等电路设计中有着重要作用。
电感:电感是存储磁能的元件,对电流的突变产生阻抗。
电感在电源滤波、振荡电路和信号传输等方面有广泛应用。
电路原理图设计原理图设计是电路设计的基础,只有在设计好原理图的基础上才可以进行印刷电路板的设计和电路仿真等。
本章详细介绍了如何设计电路原理图、编辑修改原理图。
通过本章的学习,掌握原理图设计的过程和技巧。
3.1 电路原理图设计流程原理图的设计流程如图 3-1 所示 . 。
图 3-1 原理图设计流程原理图具体设计步骤:( 1 )新建原理图文件。
在进人 SCH 设计系统之前,首先要构思好原理图,即必须知道所设计的项目需要哪些电路来完成,然后用 Protel DXP 来画出电路原理图。
( 2 )设置工作环境。
根据实际电路的复杂程度来设置图纸的大小。
在电路设计的整个过程中,图纸的大小都可以不断地调整,设置合适的图纸大小是完成原理图设计的第一步。
( 3 )放置元件。
从元件库中选取元件,布置到图纸的合适位置,并对元件的名称、封装进行定义和设定,根据元件之间的走线等联系对元件在工作平面上的位置进行调整和修改使得原理图美观而且易懂。
( 4 )原理图的布线。
根据实际电路的需要,利用 SCH 提供的各种工具、指令进行布线,将工作平面上的器件用具有电气意义的导线、符号连接起来,构成一幅完整的电路原理图。
( 5 )建立网络表。
完成上面的步骤以后,可以看到一张完整的电路原理图了,但是要完成电路板的设计,就需要生成一个网络表文件。
网络表是电路板和电路原理图之间的重要纽带。
( 6 )原理图的电气检查。
当完成原理图布线后,需要设置项目选项来编译当前项目,利用 Protel DXP 提供的错误检查报告修改原理图。
( 7 )编译和调整。
如果原理图已通过电气检查,那么原理图的设计就完成了。
这是对于一般电路设计而言,尤其是较大的项目,通常需要对电路的多次修改才能够通过电气检查。
( 8 )存盘和报表输出: Protel DXP 提供了利用各种报表工具生成的报表(如网络表、元件清单等),同时可以对设计好的原理图和各种报表进行存盘和输出打印,为印刷板电路的设计做好准备。
