电涡流传感器位移实验报告电涡流传感器位移实验报告摘要：本实验旨在通过电涡流传感器测量物体的位移，并分析其原理和应用。
通过实验发现，电涡流传感器具有高灵敏度、快速响应和非接触式等特点，适用于工业自动化、机械加工和材料测试等领域。
本实验结果可为电涡流传感器的实际应用提供参考。
引言：电涡流传感器是一种利用电磁感应原理测量物体位移的传感器。
其工作原理是通过感应线圈产生的交变磁场诱发物体表面的涡流，进而测量物体位移。
电涡流传感器具有高灵敏度、快速响应和非接触式等特点，广泛应用于工业自动化、机械加工和材料测试等领域。
实验方法：本实验使用一台电涡流传感器和一块金属板进行位移测量。
首先，将金属板固定在实验台上，使其与传感器平行。
然后，将传感器的感应线圈靠近金属板表面，并连接到示波器上。
最后，通过调节传感器与金属板的距离，观察示波器上的波形变化。
实验结果：实验中，我们发现当传感器与金属板的距离逐渐减小时，示波器上的波形幅度逐渐增大。
当传感器与金属板的距离为零时，波形幅度达到最大值。
这说明传感器能够感应到金属板表面的涡流，并随着距离的减小而增强。
讨论：根据实验结果，我们可以得出结论：电涡流传感器的灵敏度与物体与传感器的距离成反比。
当物体与传感器的距离越近，感应到的涡流越强，波形幅度也越大。
这是因为当物体靠近传感器时，感应线圈产生的磁场能够更好地诱发物体表面的涡流。
电涡流传感器的应用十分广泛。
在工业自动化领域，它可以用于测量机械零件的位移和变形，以及监测设备的运行状态。
在机械加工领域，电涡流传感器可以用于检测工件的尺寸和表面质量，提高加工精度。
在材料测试领域，电涡流传感器可以用于评估材料的导电性和磁导率等特性。
然而，电涡流传感器也存在一些限制。
首先，它只适用于导电性材料的位移测量，对于非导电性材料无法工作。
其次，传感器与物体之间的距离需要保持一定范围，过大或过小都会影响测量结果。
此外，传感器的价格相对较高，对于一些应用场景来说可能不太经济实用。
实验五电涡流传感器特性研究与应用实验一、实验目的：1.了解电涡流传感器测量位移的工作原理和特性。
2.了解不同被测体材料对电涡流传感器性能影响。
3.了解电涡流传感器在实际应用中其位移特性与被测体的形状和尺寸有关。
二、需用器件与单元：电涡流传感器实验模板、电涡流传感器、直流电源、数显单元、测微头、铜、铝和铁圆片、不同面积的铝被测体。
电涡流传感器、低频振荡器、振动源单元、检波、滤波模块、示波器。
三、实验步骤：图5－１电涡流传感器安装示意图1、根据图5－１安装电涡流传感器。
2、观察传感器结构，这是一个扁平的绕线圈。
3、将电涡流传感器输出线接入实验模板上标有Ｌ的两端插孔中作为振荡器的一个元件（传感器屏蔽层接地）。
4、在测微头端部装上铁质金属圆片，作为电涡流传感器的被测体。
5、将实验模板输出端V0与数显单元输入端Vi相接。
数显表量程切换开关选择电压20V档。
图5－２电涡流传感器位移实验接线图6、用连接导线从主控台接入＋15V直流电源到模板上标有+15V的插孔中。
7、使测微头与传感器线圈端部接触，开启主控箱电源开关，记下数显表读数，然后每隔0.2mm读一个数，直到输出几乎不变为止。
将结果列入表5-1。
8、根据表5-1数据，画出V-X曲线，根据曲线找出线性区域及进行正、负位移测量时的最佳工作点，试计算量程为1mm、3mm及5mm时的灵敏度和线性度（可以用端基法或其它拟合直线）。
9、将原铁圆片换成铝和铜圆片。
10、重复实验步骤(7)，进行被测体为铝圆片和铜圆片时的位移特性测试，分别记入表5-2和表5-3。
11、根据表5-2和表5-3分别计算量程为1mm和３mm 时的灵敏度和非线性误差（线性度）。
12、对上面表格1、2、3实验所得结果进行比较和分析。
当被测体为非金属材料，如何利用电涡流传感器进行测试？13、传感器安装见图5-1与前面静态特性实验相同。
14、按照测静态特性实验要求连接好测量线路。
15、在测微头上分别用两种不同的被测铝（小圆盘、小圆柱体）进行电涡流位移特性测定，分别记入表5-4。

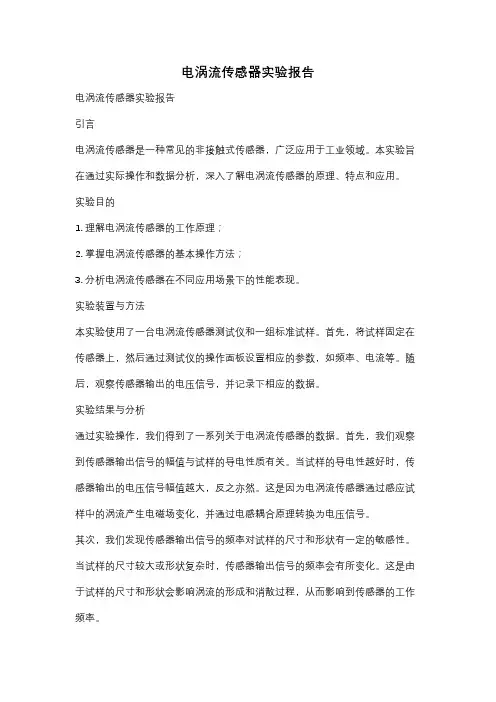

电涡流传感器实验报告电涡流传感器实验报告引言电涡流传感器是一种常见的非接触式传感器，广泛应用于工业领域。
本实验旨在通过实际操作和数据分析，深入了解电涡流传感器的原理、特点和应用。
实验目的1. 理解电涡流传感器的工作原理；2. 掌握电涡流传感器的基本操作方法；3. 分析电涡流传感器在不同应用场景下的性能表现。
实验装置与方法本实验使用了一台电涡流传感器测试仪和一组标准试样。
首先，将试样固定在传感器上，然后通过测试仪的操作面板设置相应的参数，如频率、电流等。
随后，观察传感器输出的电压信号，并记录下相应的数据。
实验结果与分析通过实验操作，我们得到了一系列关于电涡流传感器的数据。
首先，我们观察到传感器输出信号的幅值与试样的导电性质有关。
当试样的导电性越好时，传感器输出的电压信号幅值越大，反之亦然。
这是因为电涡流传感器通过感应试样中的涡流产生电磁场变化，并通过电感耦合原理转换为电压信号。
其次，我们发现传感器输出信号的频率对试样的尺寸和形状有一定的敏感性。
当试样的尺寸较大或形状复杂时，传感器输出信号的频率会有所变化。
这是由于试样的尺寸和形状会影响涡流的形成和消散过程，从而影响到传感器的工作频率。
此外，我们还测试了传感器在不同环境条件下的性能表现。
实验结果显示，传感器对温度和湿度的变化具有一定的抗干扰能力。
然而，在极端环境条件下，如高温和高湿度下，传感器的性能可能会受到影响。
因此，在实际应用中，需要根据具体情况选择合适的传感器型号和工作条件。
讨论与展望电涡流传感器作为一种非接触式传感器，具有许多优点，如高灵敏度、快速响应和无磨损等。
在工业领域，电涡流传感器被广泛应用于材料检测、无损检测和精密测量等领域。
然而，目前电涡流传感器的应用还存在一些局限性，如对试样尺寸和形状的限制以及对环境条件的敏感性。
因此，未来的研究可以致力于改进传感器的性能，拓展其应用范围。
结论通过本实验，我们深入了解了电涡流传感器的工作原理、特点和应用。

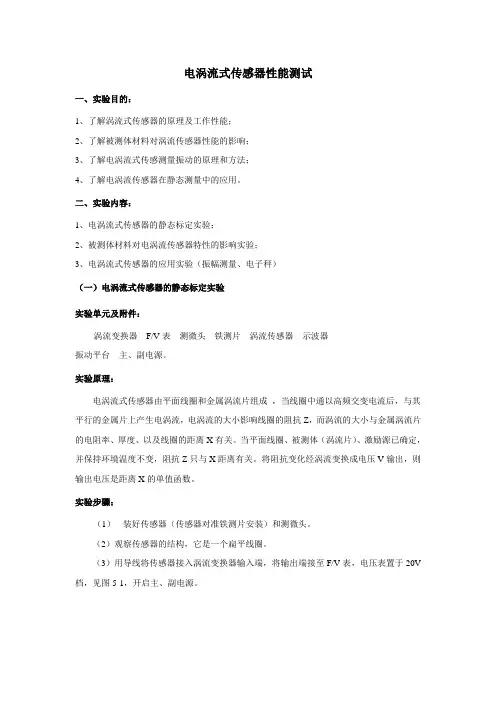

电涡流式传感器性能测试一、实验目的：1、了解涡流式传感器的原理及工作性能；2、了解被测体材料对涡流传感器性能的影响；3、了解电涡流式传感测量振动的原理和方法；4、了解电涡流传感器在静态测量中的应用。
二、实验内容：1、电涡流式传感器的静态标定实验；2、被测体材料对电涡流传感器特性的影响实验；3、电涡流式传感器的应用实验（振幅测量、电子秤）（一）电涡流式传感器的静态标定实验实验单元及附件：涡流变换器F/V表测微头铁测片涡流传感器示波器振动平台主、副电源。
实验原理：电涡流式传感器由平面线圈和金属涡流片组成，当线圈中通以高频交变电流后，与其平行的金属片上产生电涡流，电涡流的大小影响线圈的阻抗Z，而涡流的大小与金属涡流片的电阻率、厚度、以及线圈的距离X有关。
当平面线圈、被测体（涡流片）、激励源已确定，并保持环境温度不变，阻抗Z只与X距离有关。
将阻抗变化经涡流变换成电压V输出，则输出电压是距离X的单值函数。
实验步骤：（1）装好传感器（传感器对准铁测片安装）和测微头。
（2）观察传感器的结构，它是一个扁平线圈。
（3）用导线将传感器接入涡流变换器输入端，将输出端接至F/V表，电压表置于20V 档，见图5-1，开启主、副电源。
图5-1（4）用示波器观察涡流变换器输入端的波形。
如发现没有振荡波形出现，将传感器远离被测体。
可见，波形为波形，示波器的时基为us/cm，故振荡频率约为。
（5）调节传感器或铁片的高度，使传感器与被测铁片接触，从此开始读数，记下示波器及电压表的数值，填入下表：建议每隔0.10mm~0.50mm读数，到线性严重变坏为止。
根据实验数据。
在座标纸上画出V-X曲线，指出大致的线性范围，求出系统灵敏度。
（最好能用误差理论的方法求出线性范围内的线性度、灵敏度）。
可见，涡流传感器最大的特点是，传感器与被测体间有一个最佳初始工作点。
这里采用的变换电路是一种。
实验完毕关闭主、副电源。
注意事项：被测体与涡流传感器测试探头平面尽量平行，并将探头尽量对准被测体中间，以减少涡流损失。
