电涡流传感器概述 电涡流测量原理

电涡流传感器测转速的工作原理
电涡流传感器是一种常用于测量转速的传感器，它通过测量电涡流的变化来实现对转速的检测。

电涡流是指当导体在磁场中运动时，由于磁感应强度的变化而产生的涡流。

电涡流传感器利用这种涡流现象来测量转速，其工作原理如下。

电涡流传感器由一对线圈和一个铁芯组成。

其中，一个线圈被称为激励线圈，另一个线圈被称为接收线圈。

当被测物体上的铁芯经过传感器时，激励线圈中通入一个交变电流，产生一个交变磁场。

这个交变磁场会引起被测物体上的涡流产生，涡流的大小与被测物体的运动速度有关。

当涡流通过接收线圈时，它会在线圈中产生一个感应电动势。

这个感应电动势与涡流的大小成正比，涡流越大，感应电动势就越大。

接收线圈中的感应电动势会被传感器解读并转换为转速信号，从而实现对转速的测量。

电涡流传感器测量转速的原理是基于涡流的阻尼效应。

当被测物体的运动速度较小时，涡流的阻尼效应较小，感应电动势较大；而当被测物体的运动速度较快时，涡流的阻尼效应较大，感应电动势较小。

因此，通过测量感应电动势的大小，可以得到被测物体的转速信息。

除了转速测量，电涡流传感器还可以用于测量其他物理量，比如位
移、压力等。

其原理相似，只是激励线圈和接收线圈的设计参数有所不同。

通过改变线圈的参数，可以使传感器适应不同的测量需求。

电涡流传感器是一种常用于测量转速的传感器，它利用涡流的阻尼效应来测量被测物体的转速。

通过测量涡流产生的感应电动势的大小，可以得到被测物体的转速信息。

电涡流传感器不仅测量精度高，而且响应速度快，因此在工业领域得到广泛应用。

电涡流传感器的工作原理
电涡流传感器是一种非接触式的测量传感器，它利用电涡流效应来检测目标物体的位置、形状和材料特性。

其工作原理如下：
1. 电涡流效应：当一个导体材料处于磁场中，通过导体的磁感应线圈，会形成一个环流在导体中流动。

这种环流被称为电涡流。

电涡流会在导体内部产生电阻，导致能量损失和热量产生。

2. 磁场感应：电涡流传感器通过磁感应线圈产生一个交变磁场。

当材料靠近传感器时，磁场感应到目标物体，并且导致目标物体内部也产生电涡流。

3. 电涡流的影响：目标物体产生的电涡流会改变传感器线圈的电感值和电阻值，从而影响传感器的输出信号。

这种改变与目标物体的特性（如电导率、导电材料的尺寸和形状等）相关。

4. 信号检测：传感器将输出信号传递给信号处理器，通过测量电感和电阻的变化来确定目标物体的位置、形状和材料特性。

总的来说，电涡流传感器通过感应目标物体内部的电涡流来检测目标物体的特性。

通过分析和处理传感器输出的信号，可以实现对目标物体的测量。

电涡流式传感器测速原理一、引言电涡流式传感器是一种常用于测速的传感器，它通过利用涡流的产生和感应原理，实现对物体运动速度的测量。

本文将详细介绍电涡流式传感器的原理、工作过程以及在测速领域的应用。

二、电涡流效应电涡流是一种由交变磁场引起的涡旋电流，它会在导体内部产生感应电流。

当导体相对于磁场运动时，磁场变化会导致涡流的产生，涡流进一步产生与之反向的磁场，从而减弱原始磁场。

这种现象被称为电涡流效应。

三、电涡流式传感器的结构电涡流式传感器通常由激励线圈和接收线圈组成。

激励线圈产生一个变化的磁场，而接收线圈用于检测涡流的感应信号。

当被测物体在传感器附近运动时，它会影响激励磁场的分布，进而改变产生的涡流情况，接收线圈可以感应到这些变化。

通过分析接收线圈的输出信号，我们可以得到物体的运动速度信息。

四、电涡流式传感器的工作原理1.传感器激励线圈通过加电产生一个变化的磁场。

2.传感器附近的物体在运动过程中与激励磁场相互作用，产生涡流。

3.涡流的存在改变了激励磁场的分布。

4.接收线圈感应到涡流产生的磁场变化，并将其转换为电信号输出。

5.分析接收信号可以得到物体的运动速度。

五、电涡流式传感器的优势1.非接触式测量：传感器无需与被测物体直接接触，因此可以应用于高速旋转物体的测量。

2.高精度测量：电涡流式传感器的输出信号与物体的速度相关，可以实现高精度的测量。

3.快速响应：传感器对速度变化的响应速度较快，可以实时采集物体运动的信息。

六、电涡流式传感器的应用电涡流式传感器广泛应用于许多领域的测速需求中，包括但不限于以下几个方面：6.1 机械制造在机械制造领域，传感器可以用于测量机器设备的转速、运动部件的线速度等参数。

这对于生产过程的控制和监测非常重要。

6.2 汽车工业在汽车工业中，传感器可用于测量车轮转速、飞轮转速等关键参数。

这对于车辆驾驶和安全非常重要。

6.3 航空航天在航空航天领域，传感器可用于飞机、导弹等航空器的测速。

电涡流传感器原理是什么和其他传感器类似，电涡流传感器也是专门为特定功能开发的一种传感器，它能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面的距离。

下面店铺为大家介绍一下电涡流传感器原理，希望对你有帮助。

1. 电涡流传感器原理—简介电涡流传感器是一种非接触的线性化计量工具，能准确测量被测体(必须是金属导体)与探头端面之间静态和动态的相对位移变化。

探头里有小型线圈，由控制器控制产生震荡电磁场，当接近被测体时，被测体表面会产生感应电流，而产生反向的电磁场，此时电涡流传感器根据反向电磁场的强度来判断与被测体之间的距离。

按照电涡流在导体内的贯穿情况，电涡流传感器可分为高频反射式和低频透射式两类，但从基本工作原理上来说仍是相似的。

电涡流式传感器最大的特点是能对位移、厚度、表面温度、速度、应力、材料损伤等进行非接触式连续测量，且长期工作可靠性好、灵敏度高、抗干扰能力强、非接触测量、响应速度快、不受油水等介质的影响，常被用于对大型旋转机械的轴位移、轴振动、轴转速等参数进行长期实时监测，可以分析出设备的工作状况和故障原因，有效地对设备进行保护及预测性维修。

2. 电涡流传感器原理—基本结构电涡流传感器结构较简单，主要是一个安装在框架上的线圈，线圈可以绕成扁平圆形，粘贴在框架上，也可以在框架上开一个槽，导线绕制在槽内而形成一个线圈，线圈导线一般采用高强度漆包铜线，如果要求高一些，可以使用银或银合金线，外部用聚四氟乙烯等高品质因数塑料密封，如下图所示。

为充分利用电涡流效应，被测体为圆盘状物体的平面时，物体的直径应大于线圈直径的2倍以上，否则将使灵敏度降低;被测体为轴状圆柱体的圆弧表面时，它的直径为线圈直径的4倍以上，才不影响测量结果。

检测效果还与被测体的厚度有关，不能太薄，一般需0.2mm以上。

另外，对于非磁性材料，被测体电导率越高，灵敏度越高。

对磁性材料则视磁导率及磁滞损耗的综合影响而定。

3. 电涡流传感器原理—工作原理电涡流式传感器基于电涡流效应制成的，因此首先介绍电涡流效应。

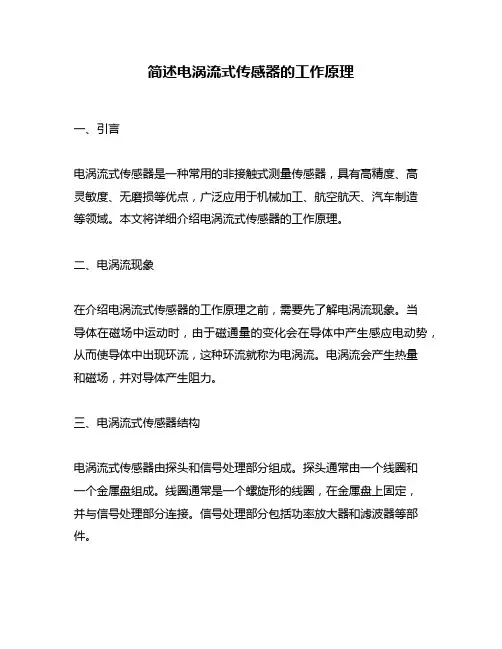

简述电涡流式传感器的工作原理一、引言电涡流式传感器是一种常用的非接触式测量传感器，具有高精度、高灵敏度、无磨损等优点，广泛应用于机械加工、航空航天、汽车制造等领域。

本文将详细介绍电涡流式传感器的工作原理。

二、电涡流现象在介绍电涡流式传感器的工作原理之前，需要先了解电涡流现象。

当导体在磁场中运动时，由于磁通量的变化会在导体中产生感应电动势，从而使导体中出现环流，这种环流就称为电涡流。

电涡流会产生热量和磁场，并对导体产生阻力。

三、电涡流式传感器结构电涡流式传感器由探头和信号处理部分组成。

探头通常由一个线圈和一个金属盘组成。

线圈通常是一个螺旋形的线圈，在金属盘上固定，并与信号处理部分连接。

信号处理部分包括功率放大器和滤波器等部件。

四、工作原理当金属盘靠近探头时，由于金属盘的运动会引起磁通量的变化，从而在金属盘中产生电涡流。

这些电涡流会对探头产生磁场，从而改变线圈的电阻和电感，进而改变线圈的共振频率。

这个频率的变化可以被功率放大器和滤波器等信号处理部分检测到，并转换成输出信号。

五、优点和应用电涡流式传感器具有高精度、高灵敏度、无磨损等优点，广泛应用于机械加工、航空航天、汽车制造等领域。

例如，在机械加工中，可以使用电涡流式传感器来测量工件表面的平整度和直径等参数；在航空航天中，可以使用电涡流式传感器来检测飞机发动机叶片的裂纹和磨损情况；在汽车制造中，可以使用电涡流式传感器来检测刹车盘和轮毂的磨损情况。

六、总结本文详细介绍了电涡流式传感器的工作原理，包括电涡流现象、结构、工作原理以及优点和应用等方面。

通过了解电涡流式传感器的工作原理，可以更好地理解和应用这种传感器，在实际工作中发挥更大的作用。

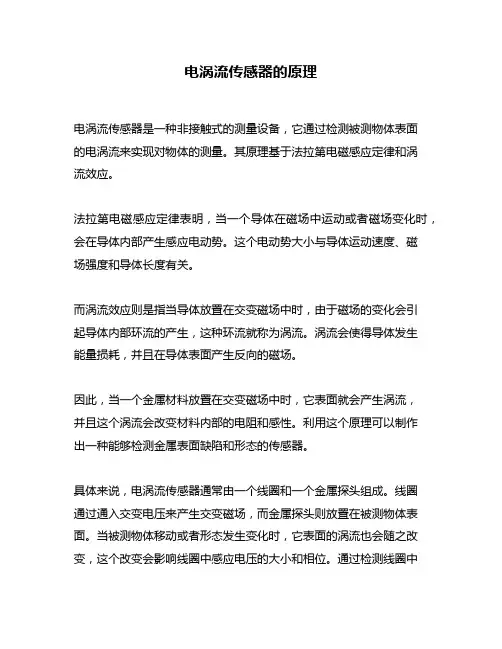

电涡流传感器的原理
电涡流传感器是一种非接触式的测量设备，它通过检测被测物体表面
的电涡流来实现对物体的测量。

其原理基于法拉第电磁感应定律和涡
流效应。

法拉第电磁感应定律表明，当一个导体在磁场中运动或者磁场变化时，会在导体内部产生感应电动势。

这个电动势大小与导体运动速度、磁
场强度和导体长度有关。

而涡流效应则是指当导体放置在交变磁场中时，由于磁场的变化会引
起导体内部环流的产生，这种环流就称为涡流。

涡流会使得导体发生
能量损耗，并且在导体表面产生反向的磁场。

因此，当一个金属材料放置在交变磁场中时，它表面就会产生涡流，
并且这个涡流会改变材料内部的电阻和感性。

利用这个原理可以制作
出一种能够检测金属表面缺陷和形态的传感器。

具体来说，电涡流传感器通常由一个线圈和一个金属探头组成。

线圈
通过通入交变电压来产生交变磁场，而金属探头则放置在被测物体表面。

当被测物体移动或者形态发生变化时，它表面的涡流也会随之改变，这个改变会影响线圈中感应电压的大小和相位。

通过检测线圈中
的感应电压就可以得到被测物体表面的信息。

总之，电涡流传感器是一种基于法拉第电磁感应定律和涡流效应原理的非接触式测量设备。

其能够检测金属表面缺陷和形态，并且广泛应用于机械制造、材料科学、质量控制等领域。

简述电涡流传感器的工作原理一、引言电涡流传感器是一种常用的非接触式测量仪器，具有高精度、高灵敏度、快速响应等优点，广泛应用于机械加工、汽车制造、航空航天等领域。

本文将从电涡流传感器的基本原理、结构组成和工作特点三个方面进行详细介绍。

二、基本原理电涡流传感器的测量原理是利用交变磁场作用在导体中产生涡流，根据涡流的大小和相位差来判断被测物体的状态。

当导体与磁场相对运动时，磁通量会发生变化，导致导体中产生涡流，并且涡流会产生反向磁场，从而抵消外部磁场。

因此，当被测物体移动或发生形变时，导体与磁场之间的距离或相对位置发生变化，进而影响到反向磁场的大小和相位差，最终通过电路输出信号。

三、结构组成电涡流传感器主要由控制系统、激励线圈、检测线圈和信号处理单元四个部分组成。

其中控制系统包括供电和控制电路，激励线圈用来产生交变磁场，检测线圈用来检测涡流信号，信号处理单元用来对检测到的信号进行放大、滤波、调理和输出等处理。

四、工作特点电涡流传感器具有以下几个特点：1. 非接触式测量：涡流传感器不需要与被测物体接触，避免了机械磨损和污染等问题。

2. 高精度：涡流传感器的分辨率可以达到亚微米级别，适合于高精度测量。

3. 快速响应：涡流传感器的响应时间可以达到毫秒级别，适合于高速运动物体的实时监测。

4. 范围广泛：涡流传感器可以对金属、非金属等各种材料进行测量，适用范围广泛。

五、总结综上所述，电涡流传感器是一种基于电磁原理的非接触式测量仪器，具有高精度、快速响应等优点，在机械加工、汽车制造、航空航天等领域得到广泛应用。

了解其基本原理、结构组成和工作特点，有助于我们更好地理解和应用电涡流传感器。

电涡流传感器原理图1、什么是电涡流效应？电感线圈产生的磁力线经过金属导体时，金属导体就会产生感应电流，且呈闭合回路，类似于水涡流形状，故称之为电涡流也叫做电涡流效应，其实是电磁感应原理的延伸。

注意：电涡流传感器要求被测体必须是导体。

传感器探头里有小型线圈，由控制器控制产生震荡电磁场，当接近被测体时，被测体表面会产生感应电流，而产生反向的电磁场。

这时电涡流传感器根据反向电磁场的强度来判断与被测体之间的距离。

2、电涡流传感器的工作原理与结构主要由一个安置在框架上的扁平圆形线圈构成。

此线圈可以粘贴于框架上，或在框架上开一条槽沟，将导线绕在槽内。

下图为涡流传感器的结构原理，它采取将导线绕在聚四氟乙烯框架窄槽内，形成线圈的结构方式。

传感器线圈由高频信号激励，使它产生一个高频交变磁场φi，当被测导体靠近线圈时，在磁场作用范围的导体表层，产生了与此磁场相交链的电涡流ie，而此电涡流又将产生一交变磁场φe阻碍外磁场的变化。

从能量角度来看，在被测导体内存在着电涡流损耗（当频率较高时，忽略磁损耗）。

能量损耗使传感器的Q值和等效阻抗Z 降低，因此当被测体与传感器间的距离d改变时，传感器的Q值和等效阻抗Z、电感L均发生变化，于是把位移量转换成电量。

这便是电涡流传感器的基本原理分析：转速的测量实际上是对转子旋转引起的周期信号的频率进行测量。

转速测量方法有多种,我们采用计数法进行转速测量,即在一定时间间隔内,根据被测信号的周期数求转速。

在本系统中,测速圆盘上有i=6个突出的齿牙,转子每转一周,电涡流传感器将输出6个周期信号。

假设单位为s,齿轮数为N,f为频率，转子转速n单位为r/m i n,可由下式求:n=(f/N)*604、使用电涡流传感器时的注意事项对被测体的要求为了防止电涡流产生的磁场影响仪器的正常输出安装时传感器头部四周必须留有一定范围的非导电介质空间，如果在某一部位要同时安装两个以上的传感器，就必须考虑是否会产生交叉干扰，两个探头之间一定要保持规定的距离，被测体表面积应为探头直径3倍以上，当无法满足3倍的要求时，可以适当减小，但这是以牺牲灵敏度为代价的，一般是探头直径等于被测体表面积时，灵敏度降低至70%，所以当灵敏度要求不高时可适当缩小测量表面积。

电涡流传感器的原理
电涡流传感器是一种常用于测量金属表面缺陷和非磁性金属材料厚度的传感器。

其原理基于电涡流的产生和检测。

电涡流是一种由导体中感应电流产生的涡流，当导体表面处于变化的磁场中时，就会产生电涡流。

利用这种现象，可以通过测量电涡流的强度和频率来获得有关被测物体的信息。

电涡流传感器通常由一个线圈和一个交流电源组成。

当电流通过线圈时，会产生一个变化的磁场。

如果将这个线圈放置在一个金属表面附近，金属表面就会感应出电涡流。

这些电涡流会改变线圈的电流，从而可以通过测量线圈的电流变化来获取金属表面的信息。

通过改变线圈的频率和幅度，可以实现对不同金属材料和不同表面缺陷的检测。

电涡流传感器可以检测金属表面的裂纹、腐蚀、氧化等缺陷，还可以测量金属材料的厚度、导电性等参数。

由于电涡流传感器无需直接接触被测物体，所以可以实现非接触式的测量，避免了对被测物体的损坏。

电涡流传感器广泛应用于航空航天、汽车制造、金属加工等领域。

在航空航天领域，电涡流传感器可以用于检测飞机表面的裂纹和腐蚀，确保飞机的安全飞行。

在汽车制造领域，电涡流传感器可以用于检测汽车发动机的缸体和活塞的表面缺陷，提高汽车的质量和性能。

在金属加工领域，电涡流传感器可以用于测量金属材料的厚度
和导电性，保证产品质量。

总的来说，电涡流传感器利用电涡流的产生和检测原理，实现了对金属表面缺陷和非磁性金属材料厚度的高精度测量。

它具有非接触式测量、高灵敏度、高精度等优点，被广泛应用于各个领域，发挥着重要作用。
