5电涡流式传感器的应用

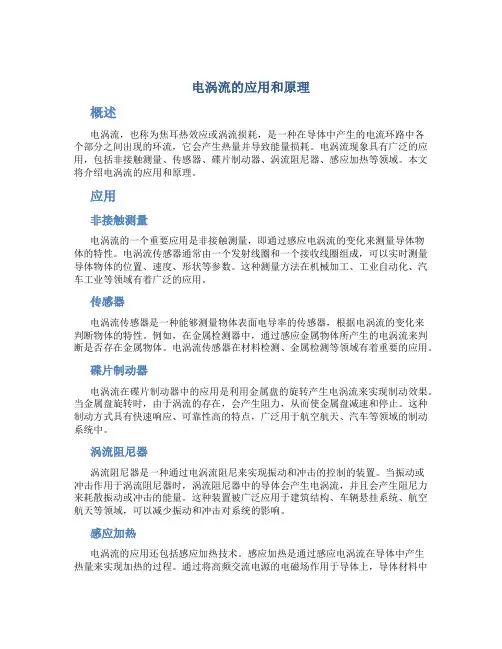

电涡流的应用和原理概述电涡流，也称为焦耳热效应或涡流损耗，是一种在导体中产生的电流环路中各个部分之间出现的环流，它会产生热量并导致能量损耗。

电涡流现象具有广泛的应用，包括非接触测量、传感器、碟片制动器、涡流阻尼器、感应加热等领域。

本文将介绍电涡流的应用和原理。

应用非接触测量电涡流的一个重要应用是非接触测量，即通过感应电涡流的变化来测量导体物体的特性。

电涡流传感器通常由一个发射线圈和一个接收线圈组成，可以实时测量导体物体的位置、速度、形状等参数。

这种测量方法在机械加工、工业自动化、汽车工业等领域有着广泛的应用。

传感器电涡流传感器是一种能够测量物体表面电导率的传感器，根据电涡流的变化来判断物体的特性。

例如，在金属检测器中，通过感应金属物体所产生的电涡流来判断是否存在金属物体。

电涡流传感器在材料检测、金属检测等领域有着重要的应用。

碟片制动器电涡流在碟片制动器中的应用是利用金属盘的旋转产生电涡流来实现制动效果。

当金属盘旋转时，由于涡流的存在，会产生阻力，从而使金属盘减速和停止。

这种制动方式具有快速响应、可靠性高的特点，广泛用于航空航天、汽车等领域的制动系统中。

涡流阻尼器涡流阻尼器是一种通过电涡流阻尼来实现振动和冲击的控制的装置。

当振动或冲击作用于涡流阻尼器时，涡流阻尼器中的导体会产生电涡流，并且会产生阻尼力来耗散振动或冲击的能量。

这种装置被广泛应用于建筑结构、车辆悬挂系统、航空航天等领域，可以减少振动和冲击对系统的影响。

感应加热电涡流的应用还包括感应加热技术。

感应加热是通过感应电涡流在导体中产生热量来实现加热的过程。

通过将高频交流电源的电磁场作用于导体上，导体材料中的电涡流会产生热量，从而使导体加热。

感应加热技术在金属加工、熔炼、焊接等领域有着广泛的应用。

原理法拉第电磁感应定律电涡流的产生是由法拉第电磁感应定律所决定的。

根据该定律，当导体中的磁通量发生变化时，会在导体中产生感应电动势，并产生电涡流。

电涡流的大小与磁通量变化速率成正比，与导体材料的电导率和电磁场频率有关。

列举电涡流式传感器的应用场合
电涡流式传感器是一种利用涡流效应测量物体表面缺陷、硬度、形态等特性的传感器。

电涡流式传感器应用广泛，以下是其主要应用场合：
1. 金属表面缺陷检测
电涡流式传感器可以检测金属表面的缺陷，如裂纹、孔洞、毛刺等。

应用于机械制造、汽车、航空航天等行业的产品质量检测及生产过程控制中。

2. 金属硬度检测
电涡流式传感器可以检测金属的硬度，主要应用于金属材料的硬度检测和分析。

3. 金属零件尺寸检测
电涡流式传感器可以测量金属零件的尺寸和形状，可以应用于測量有突起和凹陷的零件。

4. 金属疲劳损伤检测
5. 电动机缺陷检测
电涡流式传感器可以检测电动机转子上绝缘缺陷，例如裂痕、孔洞等，用于电动机的
生产质量控制。

6. 地下管道检测
电涡流式传感器可以检测地下管道中的缝隙、裂缝和铸造缺陷，用于管道安全控制和
维护。

总之，电涡流式传感器是一种非常实用的传感器，应用范围广泛，被广泛应用于金属
制造、物流、车辆、电子、电力等各个领域。

电涡流传感器实验报告电涡流传感器实验报告摘要：本实验旨在研究电涡流传感器的原理和应用。

通过实验，我们探索了电涡流传感器的工作原理、特性以及在工业领域的应用。

实验结果表明，电涡流传感器具有高灵敏度、快速响应和广泛的应用前景。

引言：电涡流传感器是一种常用的非接触式传感器，广泛应用于工业领域。

它通过感应电磁场中的涡流来检测目标物体的位置、形状、材料和表面缺陷等信息。

本实验旨在深入了解电涡流传感器的原理和特性，并通过实验验证其性能。

一、电涡流传感器的原理电涡流传感器利用法拉第电磁感应原理，当导体在变化的磁场中运动或受到变化的磁场作用时，会在其内部产生涡流。

电涡流传感器通过检测涡流的变化来获取目标物体的信息。

涡流的强度与目标物体的导电性、形状、运动速度等因素有关。

二、电涡流传感器的特性1. 高灵敏度：电涡流传感器可以检测微小的涡流变化，对目标物体的微小变化有很高的响应能力。

2. 快速响应：电涡流传感器的响应时间较短，可以实时检测目标物体的变化。

3. 非接触式：电涡流传感器无需与目标物体直接接触，减少了磨损和损坏的风险。

4. 宽频率范围：电涡流传感器可以适应不同频率范围内的磁场变化，具有较广泛的应用范围。

三、实验方法1. 实验器材：电涡流传感器、交流电源、信号发生器、示波器等。

2. 实验步骤：a. 将电涡流传感器连接到交流电源和信号发生器上。

b. 调节信号发生器的频率和幅度，观察示波器上的涡流信号变化。

c. 改变目标物体的材料、形状和距离等参数，观察涡流信号的变化。

四、实验结果与分析通过实验，我们观察到了不同频率和幅度下涡流信号的变化。

当频率较高时，涡流信号的幅度减小，响应时间变短。

当目标物体的材料为导体时，涡流信号较强；当目标物体的材料为绝缘体时，涡流信号几乎消失。

此外，目标物体的形状和距离也会对涡流信号产生影响。

五、电涡流传感器的应用电涡流传感器具有广泛的应用前景，主要应用于以下领域：1. 金属材料检测：电涡流传感器可以检测金属材料中的缺陷、裂纹和变形等问题，用于质量控制和安全检测。

简述电涡流式传感器的应用
电涡流式传感器是一种常用的非接触式传感器，其原理是利用电磁感应的原理来检测物体的位置、速度和形状等参数。

它由一个发射电磁场的探头和一个接收电磁场的传感器组成。

电涡流式传感器具有高精度、快速响应、无磨损等特点，因此在许多领域得到广泛应用。

以下是几个典型的应用：
1. 接触式测量：电涡流式传感器可以用于接触式测量物体的厚度、直径和形状等参数。

例如，在汽车工业中，可以使用电涡流传感器来测量制动盘的磨损程度和真圆度，以保证制动盘的性能和安全性。

2. 无损检测：电涡流式传感器可以通过扫描物体表面的电磁场变化来检测材料的缺陷、裂纹和腐蚀等问题。

在航空、航天和金属加工等行业中，电涡流式传感器被广泛用于无损检测领域。

3. 速度测量：电涡流式传感器可以用来测量物体的速度和加速度。

例如，在汽车工业中，可以使用电涡流传感器来测量车轮的转速，以调整刹车的力度和保持安全性。

4. 位置控制：电涡流式传感器可以用于物体的位置反馈控制。

例如，在机器人控制系统中，可以使用电涡流传感器来检测机器人臂的位置，以精确控制其运动。

5. 涡流制动：电涡流式传感器可以用于制动系统中的涡流制动。

通过测量转子的旋转速度和位置，可以实现刹车力的控制和调
整，提高刹车系统的稳定性和安全性。

总体而言，电涡流式传感器在工业生产、机械制造、汽车工程、航空航天等领域都有广泛的应用，为产品质量控制和生产自动化提供了重要的技术支持。

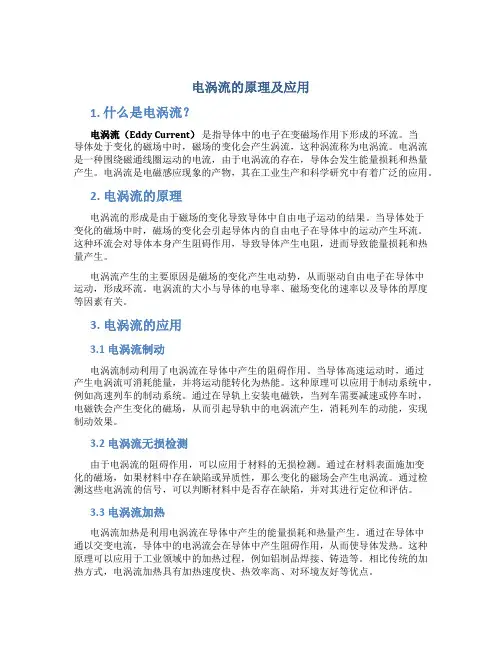

电涡流的原理及应用1. 什么是电涡流？电涡流（Eddy Current）是指导体中的电子在变磁场作用下形成的环流。

当导体处于变化的磁场中时，磁场的变化会产生涡流，这种涡流称为电涡流。

电涡流是一种围绕磁通线圈运动的电流，由于电涡流的存在，导体会发生能量损耗和热量产生。

电涡流是电磁感应现象的产物，其在工业生产和科学研究中有着广泛的应用。

2. 电涡流的原理电涡流的形成是由于磁场的变化导致导体中自由电子运动的结果。

当导体处于变化的磁场中时，磁场的变化会引起导体内的自由电子在导体中的运动产生环流。

这种环流会对导体本身产生阻碍作用，导致导体产生电阻，进而导致能量损耗和热量产生。

电涡流产生的主要原因是磁场的变化产生电动势，从而驱动自由电子在导体中运动，形成环流。

电涡流的大小与导体的电导率、磁场变化的速率以及导体的厚度等因素有关。

3. 电涡流的应用3.1 电涡流制动电涡流制动利用了电涡流在导体中产生的阻碍作用。

当导体高速运动时，通过产生电涡流可消耗能量，并将运动能转化为热能。

这种原理可以应用于制动系统中，例如高速列车的制动系统。

通过在导轨上安装电磁铁，当列车需要减速或停车时，电磁铁会产生变化的磁场，从而引起导轨中的电涡流产生，消耗列车的动能，实现制动效果。

3.2 电涡流无损检测由于电涡流的阻碍作用，可以应用于材料的无损检测。

通过在材料表面施加变化的磁场，如果材料中存在缺陷或异质性，那么变化的磁场会产生电涡流。

通过检测这些电涡流的信号，可以判断材料中是否存在缺陷，并对其进行定位和评估。

3.3 电涡流加热电涡流加热是利用电涡流在导体中产生的能量损耗和热量产生。

通过在导体中通以交变电流，导体中的电涡流会在导体中产生阻碍作用，从而使导体发热。

这种原理可以应用于工业领域中的加热过程，例如铝制品焊接、铸造等。

相比传统的加热方式，电涡流加热具有加热速度快、热效率高、对环境友好等优点。

3.4 电涡流传感器电涡流传感器是利用电涡流的阻抗变化作为传感信号进行测量的装置。

实验八电涡流式传感器的应用(一)电涡流式传感器的静态标定一、实验目的了解电涡流传感器的结构、原理、工作特性。

二、实验原理电涡流传感器由平面线圈和框架组成，它和被测体两部分组成测试系统。

当线圈中通以高频交变电流后，与其平行的金属片上产生电涡流，电涡流的大小影响线圈的阻抗Z，而涡流的大小与金属涡流片的电阻率、导频率、厚度、温度以及与线圈的距离X有关，当平面线圈、被测体（涡流片）、激励源已确定，并保持环境温度不变，阻抗Z只与X距离有关，将阻抗变化经涡流变换器变换成电压V输出，则输出电压是距离X的单值函数。

三、所需部件1电涡流传感器2金属涡流片3电涡流变换器4测微头5示波器6电压表四、实验电路五、实验步骤及内容1安装好电涡流线圈和金属涡流片，注意两者必须保持平行。

安装好测微头，将电涡流线圈接入涡流变换器输入端。

涡流变换器输出端接电压表20V档。

差放增益适中。

2开启仪器电源，用测微头将电涡流线圈与涡流片分开一定距离，此时输出端有一电压值输出。

用示波器接涡流变换器输入端观察电涡流传感器的高频波形，信号频率约为1MHz。

3用测微头带动振动平台使平面线圈完全贴紧金属涡流片，此时涡流变换器输出电压为零，涡流变换器中的振荡电路停振。

然后调节WD使电压表的读数为零。

4旋动测微头使平面线圈离开金属涡流片，电压表开始有读数，每位移0.5mm 记录一个读数，并用示波器观察变换器的高频振荡波形。

将对应的输出电压V的读数填入下表，作出V-X曲线，求出灵敏度。

X（mm）0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 V（v）五、注意事项当涡流变换器接入电涡流线圈处于工作状态时，接入示波器会影响线圈的阻抗，使变换器的输出电压减小。

或是使传感器在初始状态有一死区。

(二)电涡流传感器的振幅测量及其电机转速测试一、实验目的1通过实验掌握用电涡传感器测量振幅和电机转速的原理和方法。

2了解电涡流式传感器的实际应用。

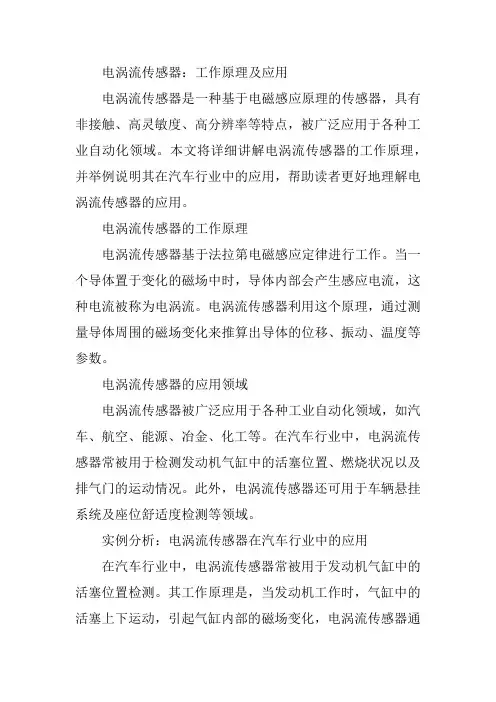

电涡流传感器：工作原理及应用电涡流传感器是一种基于电磁感应原理的传感器，具有非接触、高灵敏度、高分辨率等特点，被广泛应用于各种工业自动化领域。

本文将详细讲解电涡流传感器的工作原理，并举例说明其在汽车行业中的应用，帮助读者更好地理解电涡流传感器的应用。

电涡流传感器的工作原理电涡流传感器基于法拉第电磁感应定律进行工作。

当一个导体置于变化的磁场中时，导体内部会产生感应电流，这种电流被称为电涡流。

电涡流传感器利用这个原理，通过测量导体周围的磁场变化来推算出导体的位移、振动、温度等参数。

电涡流传感器的应用领域电涡流传感器被广泛应用于各种工业自动化领域，如汽车、航空、能源、冶金、化工等。

在汽车行业中，电涡流传感器常被用于检测发动机气缸中的活塞位置、燃烧状况以及排气门的运动情况。

此外，电涡流传感器还可用于车辆悬挂系统及座位舒适度检测等领域。

实例分析：电涡流传感器在汽车行业中的应用在汽车行业中，电涡流传感器常被用于发动机气缸中的活塞位置检测。

其工作原理是，当发动机工作时，气缸中的活塞上下运动，引起气缸内部的磁场变化，电涡流传感器通过测量这种变化，推算出活塞的位置。

具体来说，电涡流传感器包括一个励磁线圈和一个测量线圈。

当励磁线圈通以交变的电流时，会在周围产生一个交变的磁场。

当活塞位于励磁线圈和测量线圈之间时，由于活塞的导磁性，会导致测量线圈中的磁通量发生变化。

通过测量这个变化，就能知道活塞的位置。

与其他传感器的比较电涡流传感器具有高灵敏度、高分辨率和非接触等特点，因此在某些应用中具有独特的优势。

比如在汽车活塞检测中，电涡流传感器的检测精度和稳定性就优于其他类型的传感器。

但是，电涡流传感器的缺点是受限于其工作原理，只能在某些特定的环境中使用。

例如，在高温、低温、强磁场的条件下，电涡流传感器的性能可能会受到影响。

因此，在选择传感器时，需要根据实际应用环境来选择最合适的传感器类型。

结论综上所述，电涡流传感器是一种基于电磁感应原理的传感器，具有高灵敏度、高分辨率和非接触等特点，被广泛应用于各种工业自动化领域。
