电涡流传感器的应用实例

电涡流式位移传感器实验报告电涡流式位移传感器是一种能够测量目标物体相对于传感器的位移的设备。

它利用了电涡流效应，通过感应电磁场的变化来获取目标物体的位移信息。

电涡流效应是指当导体材料处于变化的磁场中时，会产生涡流。

这种涡流会导致导体内部的能量损耗，并产生一个反向的电磁场。

根据这个原理，电涡流式位移传感器通过测量涡流的大小和方向来确定目标物体的位移情况。

电涡流式位移传感器由传感器头和信号处理电路组成。

传感器头通常由导体线圈制成，将其安装在测量物体附近。

当目标物体发生位移时，导体线圈中的磁场也会发生变化，从而引起涡流的产生。

信号处理电路会对涡流信号进行采集和处理，最终输出位移的数值。

电涡流式位移传感器具有许多优点。

首先，它可以实时、精确地测量目标物体的位移，具有很高的测量精度。

其次，它不需要与测量目标物体直接接触，可以在非接触的情况下进行测量，避免了由于接触导致的误差和磨损。

此外，电涡流式位移传感器还具有响应速度快、抗干扰能力强等特点。

在实际应用中，电涡流式位移传感器被广泛应用于各种领域。

例如，在机械制造行业中，它可以用于测量机械零件的位移和变形，以确保机械设备的正常运行。

在航空航天领域，电涡流式位移传感器可以用于测量飞机结构的变形情况，以保证飞机的安全。

此外，它还可以应用于汽车制造、电子设备、医疗器械等领域。

然而，电涡流式位移传感器也存在一些局限性。

首先，它对目标物体的材料有一定的要求，只有导电性较好的材料才能产生涡流效应。

其次，传感器的测量范围相对较小，对于大范围的位移测量可能不适用。

此外，电涡流式位移传感器的成本较高，不适合用于一些低成本的应用场景。

电涡流式位移传感器是一种能够实时、精确地测量目标物体位移的设备。

它通过利用电涡流效应来感应目标物体的位移，并将其转化为电信号输出。

电涡流式位移传感器在各个领域有着广泛的应用，但也存在一些局限性。

随着科技的不断进步，电涡流式位移传感器将会得到更广泛的应用和发展。

电涡流传感器原理图1、什么是电涡流效应电感线圈产生的磁力线经过金属导体时,金属导体就会产生感应电流,且呈闭合回路,类似于水涡流形状,故称之为电涡流也叫做电涡流效应,其实是电磁感应原理的延伸;注意：电涡流传感器要求被测体必须是导体;传感器探头里有小型线圈,由控制器控制产生震荡电磁场,当接近被测体时,被测体表面会产生感应电流,而产生反向的电磁场;这时电涡流传感器根据反向电磁场的强度来判断与被测体之间的距离;2、电涡流传感器的工作原理与结构主要由一个安置在框架上的扁平圆形线圈构成;此线圈可以粘贴于框架上,或在框架上开一条槽沟,将导线绕在槽内;下图为涡流传感器的结构原理,它采取将导线绕在聚四氟乙烯框架窄槽内,形成线圈的结构方式;;传感器线圈由高频信号激励,使它产生一个高频交变磁场φi,当被测导体靠近线圈时,在磁场作用范围的导体表层,产生了与此磁场相交链的电涡流ie,而此电涡流又将产生一交变磁场φe阻碍外磁场的变化;从能量角度来看,在被测导体内存在着电涡流损耗当频率较高时,忽略磁损耗;能量损耗使传感器的Q值和等效阻抗Z降低,因此当被测体与传感器间的距离d改变时,传感器的Q值和等效阻抗Z、电感L 均发生变化,于是把位移量转换成电量;这便是电涡流传感器的基本原理3、电涡流传感器的实际应用电涡流传感器测量齿轮转速的应用4、使用电涡流传感器时的注意事项对被测体的要求为了防止电涡流产生的磁场影响仪器的正常输出安装时传感器头部四周必须留有一定范围的非导电介质空间,如果在某一部位要同时安装两个以上的传感器,就必须考虑是否会产生交叉干扰,两个探头之间一定要保持规定的距离,被测体表面积应为探头直径3倍以上,当无法满足3倍的要求时,可以适当减小,但这是以牺牲灵敏度为代价的,一般是探头直径等于被测体表面积时,灵敏度降低至70%,所以当灵敏度要求不高时可适当缩小测量表面积;对工作的温度的要求一般进口涡流传感器最高温度不大于180℃,而国产的只能达到120℃,并且这些数据来源于生产厂家,其中有很大的不可靠性,据相关的各种资料分析,实际上,工作温度超过70℃时,电涡流传感器的灵敏度会显著降低,甚至会造成传感器的损坏;对初始间隙的要求各种型号电涡流传感器,都在一定的间隙电压值下,它的读数才有较好的线性度,所以在安装传感器时必须调整好合适的初始间隙;。

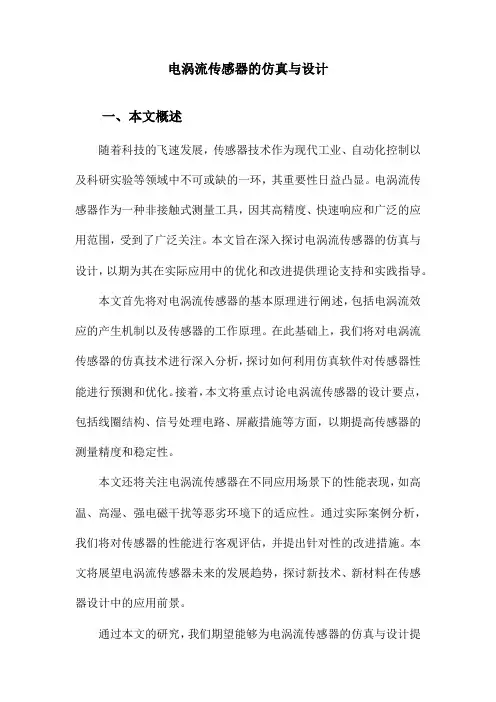

电涡流传感器的仿真与设计一、本文概述随着科技的飞速发展，传感器技术作为现代工业、自动化控制以及科研实验等领域中不可或缺的一环，其重要性日益凸显。

电涡流传感器作为一种非接触式测量工具，因其高精度、快速响应和广泛的应用范围，受到了广泛关注。

本文旨在深入探讨电涡流传感器的仿真与设计，以期为其在实际应用中的优化和改进提供理论支持和实践指导。

本文首先将对电涡流传感器的基本原理进行阐述，包括电涡流效应的产生机制以及传感器的工作原理。

在此基础上，我们将对电涡流传感器的仿真技术进行深入分析，探讨如何利用仿真软件对传感器性能进行预测和优化。

接着，本文将重点讨论电涡流传感器的设计要点，包括线圈结构、信号处理电路、屏蔽措施等方面，以期提高传感器的测量精度和稳定性。

本文还将关注电涡流传感器在不同应用场景下的性能表现，如高温、高湿、强电磁干扰等恶劣环境下的适应性。

通过实际案例分析，我们将对传感器的性能进行客观评估，并提出针对性的改进措施。

本文将展望电涡流传感器未来的发展趋势，探讨新技术、新材料在传感器设计中的应用前景。

通过本文的研究，我们期望能够为电涡流传感器的仿真与设计提供一套系统的理论框架和实践方法，推动传感器技术的不断发展和创新。

二、电涡流传感器的基本原理电涡流传感器，作为一种非接触式的测量工具，其基本原理基于法拉第电磁感应定律和电涡流效应。

当交变电流通过传感器线圈时，会在其周围产生交变磁场。

当这个磁场靠近导电材料（如金属）表面时，会在材料内部感应出电涡流。

电涡流的大小和相位与磁场强度、材料电导率、磁导率以及传感器与材料之间的距离有关。

电涡流传感器通过测量这个交变磁场与电涡流之间的相互作用，从而实现对材料性质或位置的测量。

具体来说，当传感器与被测物体之间的距离发生变化时，电涡流的大小和相位也会相应变化，进而引起传感器线圈的电感、阻抗或电压的变化。

通过测量这些电气参数的变化，可以实现对被测物体位置、材料电导率等物理量的测量。

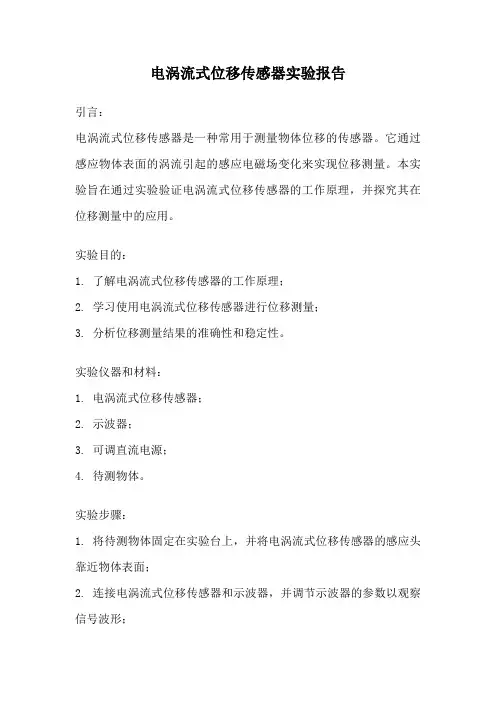

电涡流式位移传感器实验报告引言：电涡流式位移传感器是一种常用于测量物体位移的传感器。

它通过感应物体表面的涡流引起的感应电磁场变化来实现位移测量。

本实验旨在通过实验验证电涡流式位移传感器的工作原理，并探究其在位移测量中的应用。

实验目的：1. 了解电涡流式位移传感器的工作原理；2. 学习使用电涡流式位移传感器进行位移测量；3. 分析位移测量结果的准确性和稳定性。

实验仪器和材料：1. 电涡流式位移传感器；2. 示波器；3. 可调直流电源；4. 待测物体。

实验步骤：1. 将待测物体固定在实验台上，并将电涡流式位移传感器的感应头靠近物体表面；2. 连接电涡流式位移传感器和示波器，并调节示波器的参数以观察信号波形；3. 通过调节可调直流电源的电压，改变电涡流式位移传感器的工作距离，记录不同工作距离下的信号波形；4. 根据示波器上的信号波形，计算出不同工作距离下的位移值；5. 重复上述步骤，以获得多组位移测量数据。

实验结果和分析：根据实验记录的信号波形和位移测量数据，可以得出以下结论：1. 电涡流式位移传感器的工作距离与信号波形的变化呈反比关系，即工作距离越小，信号波形的振幅越大；2. 通过对信号波形的观察和分析，可以较准确地计算出位移值；3. 在一定范围内，电涡流式位移传感器的测量结果具有较高的准确性和稳定性。

实验结论：通过本实验，验证了电涡流式位移传感器的工作原理，并探究了其在位移测量中的应用。

实验结果表明，电涡流式位移传感器具有较高的测量精度和稳定性，在工业自动化控制和机械加工等领域有着广泛的应用前景。

参考文献：[1] Xie Y, Zhang H, Fu C, et al. Design and fabrication of an eddy current displacement sensor[J]. Sensors, 2018, 18(10): 3243.[2] Wei D, Zhao J, Yan Y. Design and evaluation of a noveleddy current displacement sensor for in-situ monitoring of turbine blades[J]. IEEE Sensors Journal, 2019, 19(13): 5284-5291.。

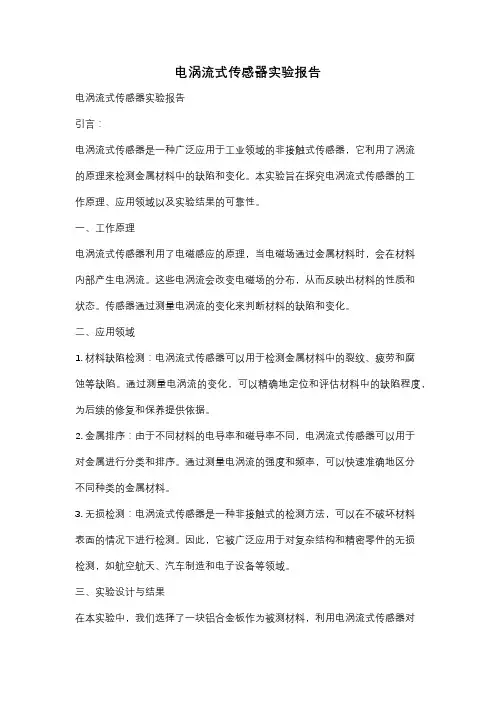

电涡流式传感器实验报告电涡流式传感器实验报告引言：电涡流式传感器是一种广泛应用于工业领域的非接触式传感器，它利用了涡流的原理来检测金属材料中的缺陷和变化。

本实验旨在探究电涡流式传感器的工作原理、应用领域以及实验结果的可靠性。

一、工作原理电涡流式传感器利用了电磁感应的原理，当电磁场通过金属材料时，会在材料内部产生电涡流。

这些电涡流会改变电磁场的分布，从而反映出材料的性质和状态。

传感器通过测量电涡流的变化来判断材料的缺陷和变化。

二、应用领域1. 材料缺陷检测：电涡流式传感器可以用于检测金属材料中的裂纹、疲劳和腐蚀等缺陷。

通过测量电涡流的变化，可以精确地定位和评估材料中的缺陷程度，为后续的修复和保养提供依据。

2. 金属排序：由于不同材料的电导率和磁导率不同，电涡流式传感器可以用于对金属进行分类和排序。

通过测量电涡流的强度和频率，可以快速准确地区分不同种类的金属材料。

3. 无损检测：电涡流式传感器是一种非接触式的检测方法，可以在不破坏材料表面的情况下进行检测。

因此，它被广泛应用于对复杂结构和精密零件的无损检测，如航空航天、汽车制造和电子设备等领域。

三、实验设计与结果在本实验中，我们选择了一块铝合金板作为被测材料，利用电涡流式传感器对其进行了缺陷检测。

实验过程中，我们将传感器靠近铝合金板表面，并通过测量电涡流的变化来判断板材中是否存在缺陷。

实验结果显示，当传感器靠近板材表面时，电涡流的强度和频率发生了明显的变化。

在板材表面平滑的区域，电涡流强度较弱，频率较高；而在存在缺陷的区域，电涡流强度增强，频率降低。

通过对实验结果的分析，我们可以准确地定位和评估板材中的缺陷。

四、实验结果的可靠性在实验过程中，我们注意到实验结果的可靠性受到多种因素的影响。

首先，传感器与被测材料的距离和角度会对测量结果产生影响。

因此，在实际应用中，需要根据具体情况进行传感器的位置和角度调整。

其次，被测材料的性质和状态也会对实验结果产生影响。

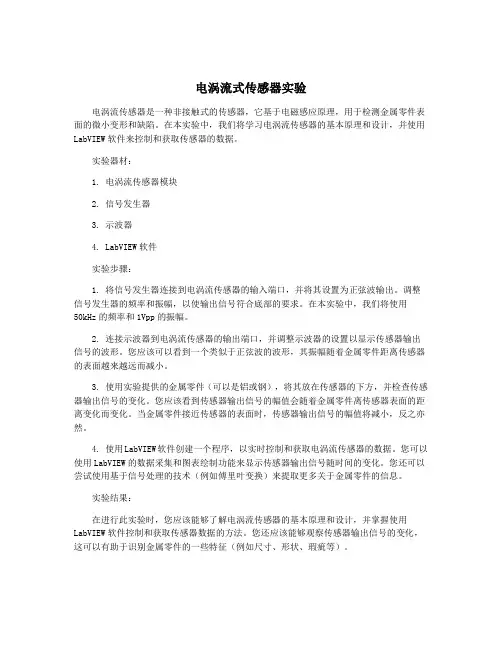

电涡流式传感器实验电涡流传感器是一种非接触式的传感器，它基于电磁感应原理，用于检测金属零件表面的微小变形和缺陷。

在本实验中，我们将学习电涡流传感器的基本原理和设计，并使用LabVIEW软件来控制和获取传感器的数据。

实验器材：1. 电涡流传感器模块2. 信号发生器3. 示波器4. LabVIEW软件实验步骤：1. 将信号发生器连接到电涡流传感器的输入端口，并将其设置为正弦波输出。

调整信号发生器的频率和振幅，以使输出信号符合底部的要求。

在本实验中，我们将使用50kHz的频率和1Vpp的振幅。

2. 连接示波器到电涡流传感器的输出端口，并调整示波器的设置以显示传感器输出信号的波形。

您应该可以看到一个类似于正弦波的波形，其振幅随着金属零件距离传感器的表面越来越远而减小。

3. 使用实验提供的金属零件（可以是铝或钢），将其放在传感器的下方，并检查传感器输出信号的变化。

您应该看到传感器输出信号的幅值会随着金属零件离传感器表面的距离变化而变化。

当金属零件接近传感器的表面时，传感器输出信号的幅值将减小，反之亦然。

4. 使用LabVIEW软件创建一个程序，以实时控制和获取电涡流传感器的数据。

您可以使用LabVIEW的数据采集和图表绘制功能来显示传感器输出信号随时间的变化。

您还可以尝试使用基于信号处理的技术（例如傅里叶变换）来提取更多关于金属零件的信息。

实验结果：在进行此实验时，您应该能够了解电涡流传感器的基本原理和设计，并掌握使用LabVIEW软件控制和获取传感器数据的方法。

您还应该能够观察传感器输出信号的变化，这可以有助于识别金属零件的一些特征（例如尺寸、形状、瑕疵等）。

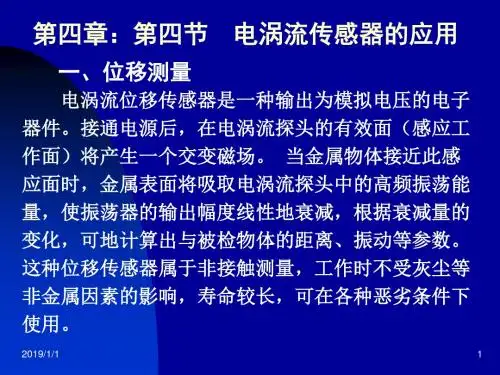

电涡流位移（振动）传感器原理与应用电涡流传感器能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面的距离。

它是一种非接触的线性化计量工具。

电涡流传感器能准确测量被测体（必须是金属导体）与探头端面之间静态和动态的相对位移变化。

在高速旋转机械和往复式运动机械的状态分析，振动研究、分析测量中，对非接触的高精度振动、位移信号，能连续准确地采集到转子振动状态的多种参数。

如轴的径向振动、振幅以及轴向位置。

从转子动力学、轴承学的理论上分析，大型旋转机械的运动状态，主要取决于其核心—转轴，而电涡流传感器，能直接非接触测量转轴的状态，对诸如转子的不平衡、不对中、轴承磨损、轴裂纹及发生摩擦等机械问题的早期判定，可提供关键的信息。

电涡流传感器以其长期工作可靠性好、测量范围宽、灵敏度高、分辨率高、响应速度快、抗干扰力强、不受油污等介质的影响、结构简单等优点，在大型旋转机械状态的在线监测与故障诊断中得到广泛应用。

一、电涡流传感器的基本原理根据法拉第电磁感应原理，块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时，导体内将产生呈涡旋状的感应电流，此电流叫电涡流，以上现象称为电涡流效应。

而根据电涡流效应制成的传感器称为电涡流式传感器。

前置器中高频振荡电流通过延伸电缆流入探头线圈，在探头头部的线圈中产生交变的磁场。

当被测金属体靠近这一磁场，则在此金属表面产生感应电流，与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变（线圈的有效阻抗），这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。

通常假定金属导体材质均匀且性能是线性和各项同性，则线圈和金属导体系统的物理性质可由金属导体的电导率б、磁导率ξ、尺寸因子τ、头部体线圈与金属导体表面的距离D、电流强度I和频率ω参数来描述。

则线圈特征阻抗可用Z=F(τ, ξ, б, D, I, ω)函数来表示。

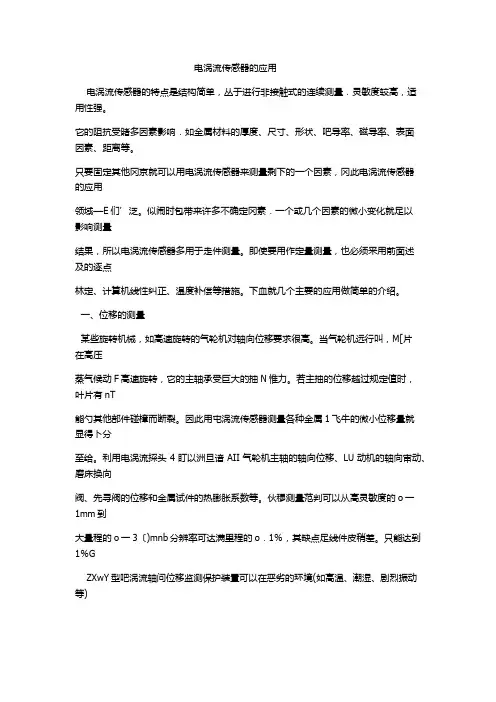

电涡流传感器的应用电涡流传感器的特点是结构简单，丛于进行非接触式的连续测量．灵敏度较高，适用性强。

它的阻抗受睹多因素影响．如金属材料的厚度、尺寸、形状、吧导率、磁导率、表面因素、距离等。

只要固定其他冈京就可以用电涡流传感器来测量剩下的一个因素，冈此电涡流传感器的应用领域—E们’泛。

似闹时包带来许多不确定冈素．一个或几个因素的微小变化就足以影响测量结果，所以电涡流传感器多用于走件测量。

即使要用作定量测量，也必须采用前面述及的逐点林定、计算机线性纠正、温度补偿等措施。

下血就几个主要的应用做简单的介绍。

一、位移的测量某些旋转机械，如高速旋转的气轮机对轴向位移要求很高。

当气轮机远行叫，M[片在高压蒸气候动F高速旋转，它的主轴承受巨大的抽N惟力。

若主抽的位移越过规定值时，叶片有nT能勺其他部件碰樟而断裂。

因此用屯涡流传感器测量各种金属1飞牛的微小位移量就显得卜分至给。

利用电涡流探头4盯以洲旦谙AII气轮机主轴的轴向位移、LU动机的轴向审动、磨床换向阀、先寻阀的位移和金属试件的热膨胀系数等。

伙穆测量范判可以从高灵敏度的o一1mm到大量程的o一3〔)mnb分辨率可达满里程的o．1％，其缺点足线件皮稍差。

只能达到1％GZXwY型吧涡流轴问位移监测保护装置可以在恶劣的环境(如高温、潮湿、剧烈振动等)露F接触测量利监视旋转机械的钠向位移。

轴向位移的收测如图6—9所示。

杯设备停止检修时，将探头安站在与联轴器端四的距离为2nun的基应L，调节二次仪表使示值为塔。

当气轮机启动后，长期检测其轴向位移量。

dj以发现，内于铀向推力和轴承的磨损川使探头’J联劝器端而的队离5减小，二次仪表的输出屯乐小零开娇增大。

可调整二次仪表去而上的报警设定位．使什移钽电容达到危险值(本例中为o．9mm)叫，一次仪表发出报警信号；当位移量达到1．2mm时．发出停帆信号以避免发生事故。

广述测量属于动态测量。

原理还可以将此类仪胎用于其他设备的监测。

电涡流传感器DJ以元接触地测量各种振动的振幅、频谱分布等参数。

电涡流传感器在硬币识别中的应用 电管11-1 吴木木 摘要：在对常见的假硬币特性参数测量和研究的基础上，针对我国硬币直径、厚薄、质量以及材质均不同的现状，提出采用低频透射式电涡流传感器设计硬币识别系统的方案。方案中对电涡流传感器的电路、结构进行了分析，对识别系统进行了设计。基于这种方案设计的硬币识别器性价比高，可应用于预付费无人值守产品中，具有良好的发展前号。 关键词：硬币识别 电涡流传感器 低频透射 性价比

一引言 硬币在日常生活中扮演着重要角色。面对庞大的硬币流通量，硬币的高效检测是一项非常有意义的工作。自动售货机、无人售票公交车、投币电话等需要对硬币进行实时识别。随着假币的出现，硬币真假判别也成为一个亟待解决的问题。现阶段对假币进行有效鉴别的方法主要有图像比对法、称质量法和涡流传感器检测法。图像法处理速度较慢、硬件成本高、不易做到实时性，且对脏污币不能有效检测，称质量法也很少单独使用。采用涡流传感器检测硬币真伪凭着结构简单、成本低、非接触实时测量等优点而得到广泛应用。针对我国硬币大小、厚薄、质量以及材质均不同的现状，基于电涡流传感器原理提出硬币识别系统的软硬件设计方案。 二电涡流传感器的工作原理与设计 2.1电涡流传感器工作原理 前置器中高频振荡电流通过延伸电缆流入探头线圈，在探头头部的线圈中产生交变的磁场。当被测金属体靠近这一磁场，则在此金属表面产生感应电流，与此同时该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，由于其反作用，使头部线圈高频电流的幅度和相位得到改变（线 圈的有效阻抗）,这一变化与金属体磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。

通常假定金属导体材质均匀且性能是线性和各项同性，则线圈和金属导体系统的物理性质可由金属导体的电导率б、磁导率ξ、尺寸因子τ、头部体线圈与金属导体表面的距离D、电流强度I和频率ω参数来描述。则线圈特征阻抗可用Z=F(τ, ξ, б, D, I, ω)函数来表示。通常我们能做到控制τ, ξ, б, I, ω这几个参数在一定范围内不变，则线圈的特征阻抗Z就成为距离D的单值函数，虽然它整个函数是一非线性的，其函数特征为“S”型曲线，但可以选取它近似为线性的一段。于此，通过前置器电子线路的处理，将线圈阻抗Z的变化，即头部体线圈与金属导体的距离D的变化转化成电压或电流的变化。输出信号的大小随探头到被测体表面之间的间距而变化，电涡流传感器就是根据 这一原理实现对金属物体的厚度、位移、振动等参数的测量。 2.3低频透射式电涡流传感器 工作原理如图2所示。传感器由2个线圈组成,其中L1为发射线圈，L2为接收线圈。线圈L1中加低频电压u1，线圈L2中感应出电势u2。2个线圈间的金属材料在交变磁场中将产生电涡流消耗能量。材料越厚能量消耗越多，u2值越小，因此可以从u2值来得到板的厚度。 实验中信号源输出信号加到线圈L1,上作为激励信号,线圈L2上感应出与L1。同频的信号，经带通滤波后送人单限电压比较器，通过设定适当的参考电压将信号幅值提取出来转换成TTL电平，然后将该电平信号送入A／D转换电路中进行处理。 2.4 电涡流传感器结构设计 金属材料会对涡流传感器的精度造成影响，所以固定传感器线圈的币道材料应选用轻巧、强度高、耐磨的非金属材料制造。设计采用聚碳酸酯，并加30％玻璃纤维以增加韧性。 装配中高频线圈L4测量硬币直径，线圈下沿与币道平齐；高频线圈L3测量硬币表面镀层的厚度和材质，线圈下沿距币道4mm，尽量接近硬币中心；低频线圈L1、L2测量硬币的厚度和材质，线圈下沿距币道5mm，排除各种硬币直径对测量结果的影响。另外线圈L1与L2应保证对心安装，提高信噪比。电涡流传感器灵敏度高，尤其使用高频反射式电路测量时要重视传感器输出线分布电容的影响。分布电容使振荡器振荡频率变化直接影响测量结果。实际应用中要缩短传感器与测量电路之间的距离减少分布电容。另外采用屏蔽信号线传输信号减小外界的干扰。

电涡流传感器的原理和应用1. 介绍电涡流传感器是一种非接触式传感器，广泛应用于工业领域。

它基于电涡流效应来检测目标物体的位置、形状和材料等信息。

本文将介绍电涡流传感器的工作原理以及其在工业领域的应用。

2. 工作原理电涡流传感器利用高频交流电磁场作用在导电物体上产生涡流。

涡流的大小和目标物体的性质有关。

当目标物体发生变化时，涡流的特性也会发生相应的改变。

电涡流传感器通过检测涡流的变化来确定目标物体的属性。

电涡流传感器由激励线圈和接收线圈组成。

激励线圈产生高频交流电磁场，而接收线圈用于检测目标物体上产生的涡流信号。

传感器输出的信号经过放大和处理后，可以得到目标物体的相关信息。

3. 应用领域电涡流传感器在工业领域有着广泛的应用。

以下是一些常见的应用领域：3.1. 金属材料检测电涡流传感器可以用来检测金属材料的质量和性质。

通过测量涡流的变化，可以对金属材料进行质量控制和排序。

传感器可以检测金属材料中的缺陷、裂纹、硬度等参数，用于判断材料是否合格。

3.2. 无损检测电涡流传感器可以进行无损检测，用于检测金属零件中的表面缺陷、裂纹及其它内部问题。

传感器对目标物体进行扫描并检测涡流的变化，从而确定目标物体是否存在缺陷。

3.3. 位移测量电涡流传感器可以用于测量目标物体的位移。

传感器可以检测目标物体与传感器之间的距离变化，从而确定位移大小。

这种位移测量方法适用于需要高精度和非接触的测量场合。

3.4. 非铁磁材料检测电涡流传感器不仅适用于金属材料的检测，还可以应用于非铁磁材料的检测。

例如，在玻璃、陶瓷、塑料等材料的生产过程中，电涡流传感器可以用来检测材料的密度、厚度和质量等参数。

4. 优势和局限电涡流传感器具有以下优势： - 非接触式测量，无需直接接触目标物体，不会对目标物体造成损伤。

- 高精度测量，可以实现微小尺寸变化的检测。

- 快速响应速度，适用于高速生产线上的应用。

- 抗干扰能力强，对环境中的干扰信号具有较好的抑制能力。

电涡流传感器的原理及应用一、电涡流传感器的原理电涡流传感器（电涡流探测器，Eddy Current Sensor，ECS）是一种基于电涡流原理的在线实时测定仪器。

它利用的原理是，当在一个电磁介质中产生电磁场时，电流会在介质中流动产生电涡流，电涡流的流动方向及大小受介质的性质和电磁场强度的影响，而这些变化则反映出物体的变化。

电涡流传感器，全称Eddy Current Sensor，是一种非接触式的电磁传感器，它大多用于测量内部和表面的特性非常好的金属材料，也可以用于测量金属孔道内部的特性，它非常容易安装在设备上而且具有噪声抑制功能，可以用于测量各种形状的物体，它可以把一个对象转换成电信号，并且可以监测其变化。

电涡流传感器是一种可用于在线测量和检测金属材料和金属表面的电磁测量仪器，它利用在磁介质沿磁次中的电阻（电导）变化而发出信号，从而实现对金属表面形状及组成的测量。

电涡流传感器有很多种类，如抗聚焦传感器，分解焦点传感器，曝光传感器，轨迹传感器，缝隙传感器，缺陷检测传感器等。

电涡流传感器的基本原理是利用电磁感应原理，在电磁介质中产生一个被称为涡流的微小电流，并利用涡流形成的电磁场来检测物体的变化。

具体来说，当在电磁介质中产生一个电磁场时，电流在介质中流动，这些电流构成了电涡流，电涡流的流动方向及大小受介质的性质和电磁场强度的影响，而这些变化则反映出物体的变化。

二、电涡流传感器应用1、缝隙检测电涡流传感器可以用于测量金属缝隙的大小，缝隙是指一个金属件上不规则的空洞。

电涡流传感器的安装通常放在缝隙的一端，通过检测缝隙的大小，进而可以检测到另一端的特性。

2、缺陷检测电涡流传感器可以用于检测金属材料内部的缺陷，可以检测到金属材料的裂纹、气孔等缺陷，即使这些缺陷细微，也可以被电涡流传感器检测到。

3、表面形貌检测电涡流传感器可以用于测量金属表面形貌，即金属表面的凹凸、高低等等，这对于精细化加工非常重要，可以帮助提高最终产品的精度。

3.4 电涡流式传感器原理:涡流效应),,,(ωμρδZ Z =)(5030cm fh r μρ=z z 案例：连续油管的椭圆度测量和无损检测CoiledSensor原理：电涡流式传感器高频反射式涡流传感器低频透射式涡流传感器电涡流式传感器3.4.1 高频反射式涡流传感器3.4.2 低频透射式涡流传感器3.4.3 涡流式传感器的应用3.4.1 高频反射式涡流传感器1. 基本原理2．等效电路3. 传感器的结构4. 测量电路1. 基本原理线圈中通以高频信号2．等效电路z⎩⎨⎧=ω−ω+=ω−ω+012222121111I M j I L j I R U I M j I L j I R &&&&&&&22222111)1(LKR LK j K L j R L j R M L j R Z E E E E L +++=+++=ωωωωω)(ΩS L ω)(Ωcm•Ω=μρ1cm•Ω=μρ100频率（MH Z ）感抗电阻R E 10.10.0020.0210 1.00.00630.06310010.00.020.2)1(22K L j K L L R R Z EE L −++=ω)1(22K L K L L R EE −〈〈ω3. 传感器的结构4. 测量电路z定频测距电路z调频测距电路定频测距电路并C L f o ∝=π21调频测距电路Cx L f •≈)(21πz3.4.2 低频透射式涡流传感器测厚的依据测试频率与材料关系zz ρρ3.4.3 涡流式传感器的应用xρμμρ,,x 被测参数变换量特征位移、厚度、振动（1）非接触测量，连续测量（2）受剩磁的影响。

表面温度、电解质浓度材质判别、速度（温度）（1）非接触测量，连续测量；（2）对温度变化进行补偿应力、硬度（1）非接触测量，连续测量；（2）受剩磁和材质影响探伤可以定量测量1．位移测量2．振幅测量3．厚度测量4．转速测量60×=nf N5. 涡流探伤zzz用涡流探伤时的测量信号。
