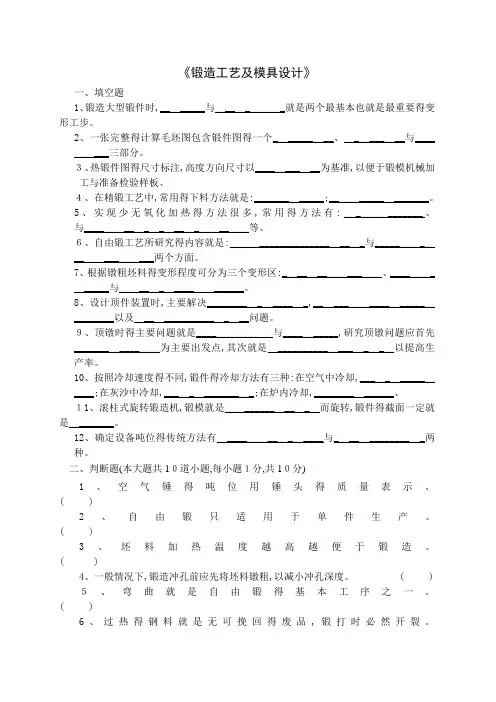

《锻造工艺及模具设计》
一、填空题
1、锻造大型锻件时,__＿_____与＿__＿_＿＿＿_就是两个最基本也就是最重要得变形工步。
2、一张完整得计算毛坯图包含锻件图得一个_＿_____＿__、＿_＿___＿__与____＿＿___三部分。
３、热锻件图得尺寸标注,高度方向尺寸以____＿___＿__为基准,以便于锻模机械加工与准备检验样板、
４、在精锻工艺中,常用得下料方法就是:_______＿_____;__＿＿_____＿_______。
5、实现少无氧化加热得方法很多,常用得方法有:＿_＿＿_______、
与____＿＿__＿_＿_＿__＿_＿＿__＿＿等、
６、自由锻工艺所研究得内容就是:＿＿＿______________＿__＿_与_____＿＿_＿__＿＿___＿＿___两个方面。
7、根据镦粗坯料得变形程度可分为三个变形区:_＿__＿__＿＿___＿＿、____＿＿_＿_____与＿＿__＿_＿____＿＿______。
8、设计顶件装置时,主要解决________＿_＿____＿_,__＿___＿＿____＿_____＿________以及＿__＿__________＿_＿__问题。
９、顶镦时得主要问题就是____＿＿＿＿ 与____＿_____,研究顶镦问题应首先_______＿____＿＿为主要出发点,其次就是＿__________＿___＿_＿_＿以提高生产率。
10、按照冷却速度得不同,锻件得冷却方法有三种:在空气中冷却,___＿_＿_____＿____;在灰沙中冷却,___＿_＿_______＿_;在炉内冷却,________＿______、
１1、滚柱式旋转锻造机,锻模就是＿＿______＿__＿_＿而旋转,锻件得截面一定就是＿_______。
12、确定设备吨位得传统方法有＿____＿＿__＿_＿____与_＿__＿________＿_两种。
1.自由锻工艺规程一般包括以下内容：（1)根据零件图绘制锻件图 （2）确定坯料的质量和尺寸 (3)制定变形工艺和确定锻造比 （4)选择锻造设备 (5)确定锻造温度范围，制定坯料加热和锻件冷却规范 (6）制定锻件热处理规范（7）制定锻件的技术条件和检验要求(8）填写工艺规程卡片等。
2。冷锭加热规范：加热过程分为预热、加热、均热。保温目的(1)低温装炉温度下保温目的是减小坯料断面温差，防止因温度应力而引起破裂（2）中温800～810°C保温的目的是减小前段加热后坯料断面上的温差，减小温度应力,并缩短坯料在锻造温度下的保温时间，以减小氧化，脱碳，甚至过热过烧.（3）锻造高温下的保温，是为了防止坯料中心温度过低,引起锻造变形不均，还可以通过高温扩散作用，使坯料组织均匀化，以提高塑性,减少变形不均.
3。确定锻造比:锻造比是表示锻件变形程度的指标，它是指在锻造过程中,锻件镦粗或拔长前后的截面积之比或高度之比，即
（Ao，Do，Ho，和A，D，H，分别为锻件锻造前后的截面积，直径和高度）
4.三拐曲轴的锻造过程：锻造曲轴类锻件的基本工序是拔长 错移和扭转。锻造曲轴时应尽可能采用那些不切断纤维和不使用钢材心部材料外露的工艺方案，当生产批量较大且条件允许时，应尽量采用全纤维锻造。另外，扭转时，尽量采用小角度扭转。
过程：（1)下料(2)压槽(3）错移（4）压槽〈I，III分段〉(5）压出（6）压槽〈I，III与轴端分段>（7)摔出中间，两端轴颈（8)扭转I，III拐各扭30°
5。弯曲类锻件的锻造过程:锻造该类锻件的基本工序是拔长和弯曲.当锻件上有多处弯曲时，其弯曲的次序一般是先弯端部及弯曲部分与直线部分的交界处,然后再弯其余的圆弧部分。对于形状复杂的弯曲件，弯曲时最好采用垫模或非标累工装等，以保证形状和尺寸的准确性并且提高生产效率.
过程〈a〉20t吊钩的锻造过程：1）下料2）拔杆部及两端头部3)弯头部4）弯曲根部5）旋转180°弯根部6)弯曲端部7）弯曲中部8）直立墩弯9)锻出斜面

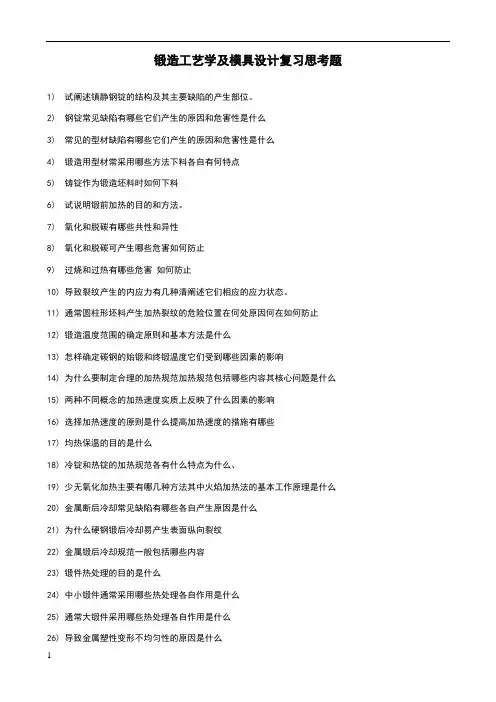

1 锻造工艺学及模具设计复习思考题
1) 试阐述镇静钢锭的结构及其主要缺陷的产生部位。
2) 钢锭常见缺陷有哪些它们产生的原因和危害性是什么
3) 常见的型材缺陷有哪些它们产生的原因和危害性是什么
4) 锻造用型材常采用哪些方法下料各自有何特点
5) 铸锭作为锻造坯料时如何下料
6) 试说明锻前加热的目的和方法。
7) 氧化和脱碳有哪些共性和异性
8) 氧化和脱碳可产生哪些危害如何防止
9) 过烧和过热有哪些危害 如何防止
10) 导致裂纹产生的内应力有几种清阐述它们相应的应力状态。
11) 通常圆柱形坯料产生加热裂纹的危险位置在何处原因何在如何防止
12) 锻造温度范围的确定原则和基本方法是什么
13) 怎样确定碳钢的始锻和终锻温度它们受到哪些因素的影响
14) 为什么要制定合理的加热规范加热规范包括哪些内容其核心问题是什么
15) 两种不同概念的加热速度实质上反映了什么因素的影响
16) 选择加热速度的原则是什么提高加热速度的措施有哪些
17) 均热保温的目的是什么
18) 冷锭和热锭的加热规范各有什么特点为什么、
19) 少无氧化加热主要有哪几种方法其中火焰加热法的基本工作原理是什么
20) 金属断后冷却常见缺陷有哪些各自产生原因是什么
21) 为什么硬钢锻后冷却易产生表面纵向裂纹
22) 金属锻后冷却规范一般包括哪些内容
23) 锻件热处理的目的是什么
24) 中小锻件通常采用哪些热处理各自作用是什么
25) 通常大锻件采用哪些热处理各自作用是什么
26) 导致金属塑性变形不均匀性的原因是什么
2 27) 镦粗和拔长各有哪些用途
28) 镦粗工序主要存在哪些质量问题试分析它们产生的原因及其预防措施。
29) 拔长工序主要存在哪些质量问题试分析它们产生的原因及其预防措施。
30) 为什么采用平砧小压缩量拔长圆截面坯料时效率低且质量差应怎样解决
31) 空心件拔长时孔内壁和端面裂纹产生的原因是什么应采取哪些措施加以解决
《锻造工艺及模具设计》试卷（编号：A）第1页共3页
锻造工艺及模具设计》
一、填空题
1、锻造大型锻件时，一拔长.和—鐓粗是两个最基本也是最重要的变形工步。
2、一张完整的计算毛坯图包含锻件图的一个主视图、截面图、直径图三部分。
3、热锻件图的尺寸标注，高度方向尺寸以分模面为基准,以便于锻模机械加工和准备检验样板。
4、在精锻工艺中，常用的下料方法是：一激光技术；高压水射切割。
5、实现少无氧化加热的方法很多，常用的方法有：快速加热、介质保护加热、少无氧化火焰加热等
6、自由锻工艺所研究的内容是：锻件的成形规律、提高锻件质量的方法—两个方面。
7、根据镦粗坯料的变形程度可分为三个变形区:—难变形区、大变形区、小变形区。
8、设计顶件装置时，主要解决顶杆的位置，顶件装置的具体结构形式以及顶杆的可靠性问题。
9、顶镦时的主要问题是以防止弯曲、尽可能减少顶镦次数，研究顶镦问题应首先
为主要出发点，其次是以提高生产率。
10、按照冷却速度的不同，锻件的冷却方法有三种：在空气中冷却，冷却速度较快;在灰沙中冷却，冷却速度较慢；在炉内冷却,冷却速度最慢。
11、滚柱式旋转锻造机，锻模是围绕主轴的中心而旋转,锻件的截面一定是圆形的。
12、确定设备吨位的传统方法有理论计算法、经验类比法两种。
二、判断题（本大题共10道小题，每小题1分，共10分）
1、空气锤的吨位用锤头的质量表示。（1）
2、自由锻只适用于单件生产。（0）
3、坯料加热温度越高越便于锻造。（0）
4、一般情况下,锻造冲孔前应先将坯料镦粗，以减小冲孔深度。（1）
5、弯曲是自由锻的基本工序之一。（1）
6、过热的钢料是无可挽回的废品，锻打时必然开裂。（0）
7、闭式模锻时，当金属充满型槽各处，锻造结束。（0）
8、为了便于选择标准刀具，模锻斜度和模锻圆角半径应从标准系列数值中选择。
（1）
9、预锻型槽周边不设毛边槽，而是在型槽分模面转角处用较大的圆弧。（1）
