广州亚运城媒体村南区测量工程监理实施细则

  • 格式：doc
  • 大小：1.73 MB
  • 文档页数：12

广州亚运城媒体村南区 工程测量监理实施细则

编 制： 审 核： 审 批：

广东工程建设监理有限公司 广州亚运城媒体村南区工程项目监理部 二00八年八月二日 广州亚运城媒体村南区工程测量监理实施细则 广东工程建设监理有限公司 共12页第2页 目 录 1 专业工程概况及特点......................................................... 2 监理实施细则编制依据....................................................... 3 监理工作的流程............................................................. 4 监理工作的控制要点及目标值................................................. 5 监理工作的方法及措施....................................................... 广州亚运城媒体村南区工程测量监理实施细则

广东工程建设监理有限公司 共12页第3页 1 工程概况及特点 1.0.1 广州亚运城由广州市重点公共建设项目管理办公室统筹建设，项目规划范围为京珠高速公路及地铁四号线以东，莲花山水道以西，清河路以南的区域，规划面积约2.73Km2。亚运城赛时由运动员城、媒体城、志愿者居住区、技术官员居住区、体育场馆区、亚运公园及其他公共设施七大部分组成。亚运城赛时总建设量约为104.7万㎡，赛后总建设量约为274万㎡。 1.0.2 广州亚运城媒体村位于广州亚运城西北地块，在地铁 4 号线以东、清河东路以南。广州亚运城媒体村（南区）房屋建筑工程场地位于亚运城规划的支路一（和谐路）以南、次干道一（莲弯路）以北、次干道二以东、主干道二（亚运西路）以西，场地西侧位置有一水泥路与清河东路相连。 1.0.3 本工程采用广州城建高程系统。 1.0.4 本工程项目总建筑面积为：广州亚运城媒体村南区房建工程、体能恢复中心及公共区等，总建筑面积约283606m2，房建共19个单位工程（如下表），层高8.1m ～68.05m不等，S1～S17均有地下室一层，底板结构绝对标高2.1m，顶板面绝对标高为6.05m。本工程设计标高±0.00 相当于广州市城建系统高程+8.100/+8.300m。 单位工程（房建）一览表 序号 单位工程名称 面积（㎡） 层数 单位工程概算（万元） 1 S1 16008.8 18 5516.33 2 S2 10907.80 18 3700.93 3 S3 10907.80 18 3871.50 4 S4 8109.00 22 2724.45 5 S5 10907.80 18 3700.93 6 S6 17975.60 18～22 6043.04 7 S7 9111.40 15 3130.98 8 S8 8109.00 22 2776.54 9 S9 16008.80 18 5516.33 10 S10 10907.80 18 3700.93 11 S11 8109.00 22 2724.45 12 S12 8109.00 22 2724.45 13 S13 10907.80 18 3700.93 14 S14 18032.60 18～22 6035.33 15 S15 13373.60 15 4376.34 16 S16 16008.80 18 5516.33 17 S17 18032.60 18～22 5971.89 18 G2会所 1013.9 1 501.8 19 G3垃圾收集站 452.00 1 106.72 20 地下室 70107.00 1 35904.27 283100.10 108244.47

1.0.5 S4、S8、S11、S12住宅采用4.4高首层架空，其余住宅全部采用4.2高首层架空，建筑高度h详见图纸。计算间距的H应为建筑总高度减去架空层后的高度。 1.0.6 公建建筑高度分别为：幼儿园（赛后）8.6（2层），会所（赛后）为9.45（2层），广州亚运城媒体村南区工程测量监理实施细则 广东工程建设监理有限公司 共12页第4页 赛时临时废弃物管理中心为8.9（2层），垃圾处理中心为8.7（1层）。 1.0.7 场地的主要景观定位和运动场地定位详见景观施工图。 1.0.8 广州亚运城媒体村南区建筑定位图（下图）

广州亚运城媒体村南区建筑定位图 1.0.9 建筑结构类型：钢筋混凝土框架剪力墙、框架结构。 1.0.10 工程投资总额：估算建筑安装工程造价约10.12亿元。 1.0.11 总工期及开竣工日期 1 计划总工期（日历天）：534天。 2 开工日期：2008年6月15日。 3 竣工日期：2009年11月30日。 1.0.12 合同工程质量要求 建设工程施工合同（以下简称-合同）约定工程质量等级：工程质量符合《建筑工程施工质量评价标准(GB／T50375—2006)》有关要求，并达到一次验收合格。大于5000m2的单体工程，确保广州市优良样板工程，争创广东省优良样板工程。 1.0.13 参与工程项目建设的单位 1 勘察单位：广东有色工程勘察设计院 2 设计单位：广州珠江外资建筑设计院 3 质监单位：广州市建设工程质量监督站 4 安监单位：广州市建设工程安全监督站 5 监理单位：广东工程建设监理有限公司 6 承包单位：中国建筑股份有限公司 广州亚运城媒体村南区工程测量监理实施细则

广东工程建设监理有限公司 共12页第5页 2 监理实施细则编制依据 2.0.1 已批准的《监理规划》; 2.0.2 《建设工程监理规范》（GB50319-2000）； 2.0.3 《建筑工程施工质量验收统一标准（GB50300-2001）》； 2.0.4 《建筑工程施工质量评价标准（GB/T50375-2006）》； 2.0.5 《建设工程文件归档整理规范（GB/T50328-2001）》; 2.0.6 《建设电子文件与电子档案管理规范（CJJ/T117-2007）》; 2.0.7 《工程测量规范（GB50026-2007）》; 2.0.8 《建筑变形测量规程（JGJ/T8-97）》; 2.0.9 《建筑地基基础工程施工质量验收规范（GB50202-2002）》等现行专业施工（质量）验收规范； 2.0.10 《关于印发＜广州市建设工程基坑支护专项监测管理办法（暂行）＞的通知（穗建安监字[2006]12号）》； 2.0.11 本工程设计文件和技术资料; 2.0.12 行业主管部门现行有关建设工程管理的文件规定; 2.0.13 广州重点办有关管理文件; 2.0.14 施工监理合同; 2.0.15 施工合同； 2.0.16 施工组织设计。 广州亚运城媒体村南区工程测量监理实施细则

广东工程建设监理有限公司 共12页第6页 3 监理工作内容及流程 熟悉施工设计图纸、《建设工程规划许可证》及建设工程放线测量记录册 承包单位、监理工程师

编制工程测量方案报项目监理部审批 承包单位、监理工程师

对拟采用的测量仪器（水准仪、红外线测量仪、经纬仪、全站仪等）进行校正和定期精度认定

承包单位、监理工程师

交桩、单位工程坐标定位、复核 承包单位、监理工程师

单位工程测量放线、复核 承包单位、监理工程师 单位工程测量放线、复核 承包单位、监理工程师 第三方测量方案审批 设计单位、监理工程师

第三方测量、审核 承包单位、监理工程师

建设工程规划验收，取得《建设工程规划验收合格证》及规划验收测量记录册 规划部门、承包单位、监理工程师等

一般建设工程申报环节及流程（广州市规划局） 广州亚运城媒体村南区工程测量监理实施细则

广东工程建设监理有限公司 共12页第7页 4 监理工作的控制要点及目标值 建筑物施工平面控制网 等级 边长相对中误差 测角中误差 一级 ≤1/30000 7/// n

二级 ≤1/15000 15/// n

水平角观测的测回数 测角中误差 仪器数度等级 2.5// 3.5// 4.0// 5// 10//

1// 4 3 2 - - 2// 6 5 4 3 1 3// - - - 4 3

建筑物施工放样、轴线投测和标高传递 项目 内容 允许偏差（mm）

基础桩位放样 单排桩或群桩中的边桩 ±10 群桩 ±20

各施工层上放线 外廓主轴线长度 L（m）

L≤30 ±5 30＜L≤60 ±10 60＜L≤90 ±15 90＜L ±20 细部轴线 ±2 承重墙、梁、柱边线 ±3 非承重墙边线 ±3 门窗洞口线 ±3

轴线竖向投测 每层 3

总高H（m） H≤30 5 30＜H≤60 10 60＜H≤90 15

标高竖向传递 每层 ±3

总高H（m） H≤30 ±5 30＜H≤60 ±10 60＜H≤90 ±15

其 它 序号 控制要点 目标值 1 基坑支护结构顶部水平位移观测 详设计要求 2 基坑支护结构顶部沉降观测 详设计要求 3 主体施工沉降观测 详设计要求

合集下载

(整理)三标测量监理细则.

(整理)三标测量监理细则.

广州市轨道交通六号线【黄沙站～文化公园站～一德路站～海珠广场站盾构区间】土建工程测量监理细则(合同号) J6JL028编制：审查：审核：广州轨道交通建设监理有限公司广州市轨道交通六号线土建监理5标驻地监理部二〇〇六年十月十日目录1.工程概况 (2)2.编制依据 (2)3.测量工作内容及测量监理目标 (3)4.监理程序 (4)5.施工准备阶段的测量 (5)6.地上控制测量 (5)7.联系测量 (7)8.地下施工控制测量 (10)9.盾构掘进测量 (11)10.变形测量 (12)11.竣工测量 (14)测量监理细则一、工程概况本工程为广州市轨道交通六号线盾构三标〔黄沙站～海珠广场站盾构区间〕土建施工项目，包括一德路站～海珠广场站、文化公园～一德路站、黄沙站～文化公园站三个盾构区间隧道及其附属工程，以及盾构始发井、暗挖风道、盾构始发井与海珠广场站之间的部分暗挖工程，总长共计4903.726m。

其中，左线长度为2442.262m，右线长度为2458.464m。

本工程区间共设置联络通道3座，海珠广场站～一德路站区间一座（YCK10+307.000，1#，不设废水房），一德路站～文化公园站区间一座（YCK8+267,3#,与废水房合建）。

本区间采用两台盾构机进行左、右线的掘进，盾构从海珠广场西端始发井始发，一德路、文化公园站过站，最后在黄沙站东端吊出。

并在盾构吊出前安排疏散联络通道、洞门、风道等附属结构，与正线隧道同时施工。

二、编制依据：1、《地下铁道、轻轨交通工程测量规范》GB50308-1999；2、《工程测量规范》GB50026-93；3、《城市测量规范》CJJ8-85；4、《铁路测量技术规则》TGJ101-85；5、《建筑变形测量规程》JGJ/T 8-97；6、《全球定位系统（GPS）测量规范》CH2001-92；7、《地下铁道工程施工及验收规范》GB50299-1999；8、设计文件；9、工程监理合同；10、施工组织设计；11、监理规划。

测量实施细则

测量实施细则

一、工程概况1、本工程位于XX市XXXX北侧，福寿街南侧，国泰路东侧，民安路西侧。

建设单位：XX房地产开发有限公司，本工程分为檀香湾、檀香湾分为16#、19#、20#、21#、22#、26#楼，其中19#、20#、楼为地上11层地下2层，22#楼为地上11层地下1层，26#楼地上24层地下2层，2、工程项目相关单位二、编制标准及依据1、设计文件2、《工程测量规范》GB50026-20073、已经批准的工程测量方案三、测量监理工作组织机构及职责1、组织机构2、岗位职责1）总监办测量监理工作职责（1）编制本工程的施工测量监理细则，报业主审查备案；（2）审查施工单位编制的测量实施细则，报业主审定及备案；（3）对施工单位按设计实施测量作业进行日常监督，审查施工单位测量人员的资质与仪器使用情况是否满足工程需要；（4）根据《细则》监督检查土建中施工单位测量成果报验情况；（5）对施工单位测量成果进行复核，必要时进行独立测量检测；（6）在专业测量队对施工单位的测量成果检测出具报告并确认无误后，批准施工单位进行下步工序施工；（7）指导施工单位绘制施工测量形象进度图表；（8）建立测量报表、日志、及测量报告制度，指令施工单位执行，检查督促施工单位建立完整的施工测量档案；（9）按规范及轨道公司下发的《细则》要求，督促施工单位按时进行控制测量作业，并协助专业测量队进行检测；（10）工程完工时，监督检查施工单位进行线路中线控制点的恢复、断面测量及车站结构净空测量，组织施工单位向业主移交施工控制点，协助业主组织铺轨阶段交接桩；2）测量监理工程师职责（1）编制测量工作监理实施细则，报总监审批后，上报业主审查备案；（2）审查施工单位编制的测量施工方案、监测方案或计划并报业主审定；（3）参与业主组织的交桩工作，对施工单位的复测成果进行检查并审批（必要时独立复测）；（4）按照规范及业主文件的要求，对施工单位的测量工作进行日常监督，审查施工单位测量人员的资质、仪器状况是否满足工程需要；（5）按月收集汇总工程测量工作计划并上报项目处备查，监督检查施工单位测量成果报验情况；（6）对重要部位的测量进行独立复测，在专业测量队对施工单位的测量成果检测出具报告并确认无误后，批准其进行下一步施工；（7）建立测量报表、测量日志及测量报告制度，要求施工单位按制度执行，督促其建立完整的施工测量档案，并建立测量监理工作台帐，及时收集、整理过程中发生的测量、监控资料，将监理复测、检验记录及时归档；（8）协调相临工点施工单位的衔接测量，发现问题及时解决或向上级主管部门汇报；（9）工程完工时，监督并检查施工单位进行线路中线控制点恢复，断面测量及车站结构净空测量，组织控制点移交，协助业主组织铺轨阶段交接桩；（10）按要求完成领导交派的其他工作。

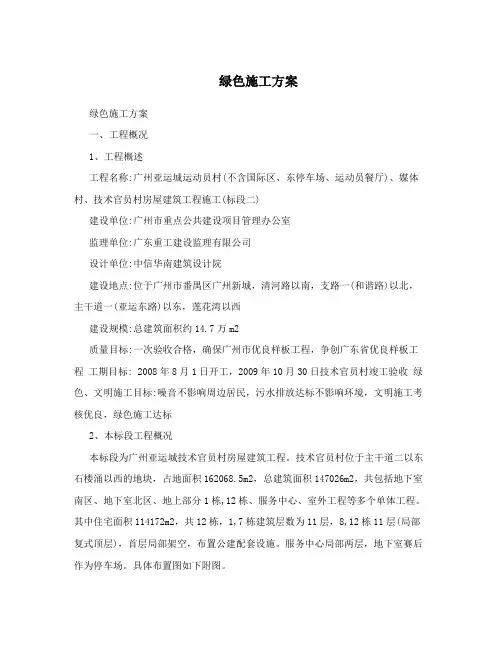

绿色施工方案
