贴片电阻检验及接收标准

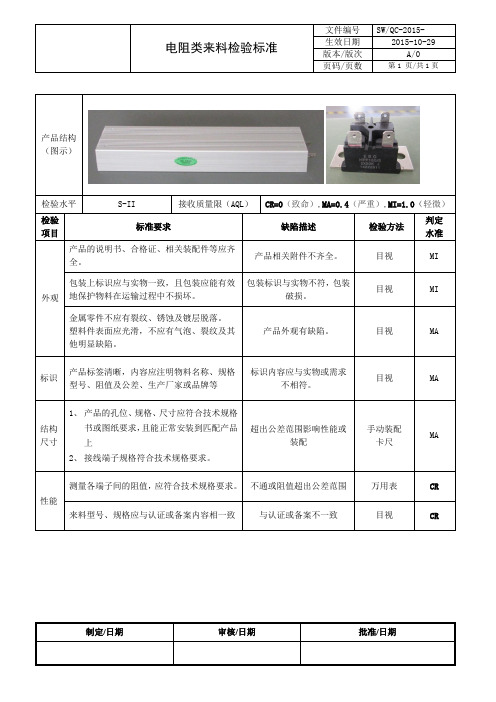

贴片电阻进料检验规范—范文1. 目的: 为规范电阻进料检验,特制定此标准。

2. 适用范围:适用于本公司所有电阻的进料检验和判定。

3. 职责和权限:此检验标准的解释权属于技术部。

如果在使用中发现有部分不良现象未在检验规范中明确规定或不详细，使用单位可提出，由撰写单位进行分析判定,并作临时规范，如有必要后续需将其正式列入检验规范中。

4. 名词解释:4.1 严重缺点(Critical): 导致人体的生命或安全受到伤害；4.2主要缺点(Major): 产品的功能不能达到预期的目的或实用性质明显减低之缺点；4.3 次要缺点(Minor): 不影响产品的使用目的之缺点。

5. 检验环境、条件:5.1 检验环境：正常室温下进行检验；5.2 在现有灯光条件下或室外正常光线，目视距离300 ± 50mm 进行外观检验和判定。

6. 电阻介绍：6.1电阻是导体对电流阻碍作用的大小。

导体的电阻越大，表示导体对电流的阻碍作用越大。

不同的导体，电阻一般不同，电阻是导体本身的一种性质。

电阻元件是对电流呈现阻碍作用的耗能元件。

6.2 电阻元件的电阻值大小一般与温度有关，衡量电阻受温度影响大小的物理量是温度系数，其定义为温度每升高1C时电阻值发生变化的百分数。

有些物质在低温条件下电阻为零，被称为超导体。

6.3导体的电阻通常用字母R表示，电阻的单位是欧姆(ohm)简称欧，符号是Q, 1 Q =1V/A。

比较大的单位有千欧（k Q）、兆欧（M Q ）（兆=百万，即100万）。

1G Q =1000M Q ; 1M Q=1000K Q; 1K Q =1000 Q o6.4 电阻的值的标法：641直标法：将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。

例：RX21是指这是线绕电阻，8W表示它的功率，120R是它的阻值。

642数字字母组合法：用三位数字表示元件的标称值。

6.4.2.1 0-10欧带小数点电阻值表示为XRX例：1 Q =1R00。

制作：审核：核准：一、目的：明确贴片元件来料品质验收标准，规范检验动作，使检验、判定标准达到一致性。

二、适用范围：适用于我司所有的贴片电容、电阻、电感来料检验。

三、检验条件：3.1 照明条件：日光灯600～800LUX；3.2 目光与被测物距离：30～45CM；3.3 灯光与被测物距离：100CM以內；3.4 检查角度：以垂直正视为准±45度；3.5 检查员视力：双眼视力（包括戴上眼镜）1.0以上，且视觉正常，不可有色盲，斜视、散光等；四、参照标准：4.1 依照MIL-STD-105EⅡ级单次正常抽样标准CR=(正常抽样Ac/Re:0/1);MA=0.65;MI=1.54.2 依照MIL-STD-105EⅡ级单次S-2 特殊抽样标准. AQL:2.5抽样五、检验顺序：六、检验内容：6.1包装要求：包装应无破损、混料，包装箱或包装袋上必须要有物料的名称、规格、数量、制造日期、制造商及地址、出货检验合格章，对于供应商批量来料时，物料的制造日期不允许超过六个月6.2 外观要求：外观应清洁、无污渍、损伤、破裂、裂痕、氧化(在10倍显微镜下目测)等不良现象。

6.3 尺寸检验：尺寸应符合标称值和误差要求。

6.4 编带要求：将贴片物料编带上的透明胶撕去，物料要求应能够自然倒出。

6.5 性能（电容量/电感量/阻值）：测试值等于标称值误差范围内（误差参照详见附表一）。

6.6 耐压：在产品两断施加2.50倍工作电压、60S无击穿或飞弧。

6.7 高温：取20PCS样本，施加高温200±10℃，时间为10分钟左右，然后冷却60分钟。

实测值应要求在误差范围内。

6.8 抗弯曲度：将贴片物料安装在100cm的测试基板上，然后施加垂直方向的力，弯曲度≤ 1.00cm弯曲速度1秒。

物料本体应无损伤、破裂、裂痕等不良现象，且物料性能应在误差范围类。

6.9 可焊性：取10-50PCS做波峰焊上锡试验，温度为260±5℃或取1块PCB并涂上锡膏，过完回流焊后物料两端应光亮、饱满（具体请参照SMT车间的作业指导书执行）。

贴片电阻的贴装标准贴片电阻的贴装标准是为了确保在电子制造过程中正确、稳定地贴装贴片电阻，并确保电路板的质量和可靠性。

这些标准通常由国际电工委员会（IEC）、国际电子工业联盟（IPC）以及一些国家和地区的标准化组织制定。

以下是一份一般性的贴片电阻贴装标准的概述：1.元件标准1.1尺寸和包装确定贴片电阻的尺寸标准，包括长度、宽度、高度以及不同尺寸规格的包装方式。

1.2引脚排列规定不同封装类型的引脚排列方式，确保其能够准确贴装在印刷电路板上。

2.印刷电路板标准2.1贴装位置定义贴片电阻在印刷电路板上的准确位置，通常使用坐标系统或相对位置标记。

2.2印刷电路板表面处理规定印刷电路板表面处理的要求，包括与贴片电阻焊接相关的焊盘、喷锡等处理。

3.设备和工艺标准3.1设备要求确定用于贴装的设备的性能和规格，包括贴片机、回流焊炉等。

3.2温度和湿度控制规定在贴装过程中的温度和湿度控制要求，以确保元件贴装的稳定性和质量。

3.3设备维护提供设备维护的指导，确保设备能够始终处于良好状态，不影响元件的贴装质量。

4.质量控制标准4.1视觉检查定义视觉检查的标准，包括元件的正确位置、引脚的焊接质量等。

4.2焊接质量规定焊接过程中的质量标准，包括焊锡的润湿性、焊接点的均匀性等。

4.3尺寸和形状确定元件尺寸和形状的容差范围，以确保在制造过程中的一致性。

5.相关标志和标签5.1标签和标志规定在贴片电阻上的标签和标志，以便在贴装过程中容易识别和追踪。

5.2成品标志定义在印刷电路板上完成贴装后的成品标志，以便最终检查和验收。

6.环境和安全标准6.1环保要求提供关于材料和处理过程的环保要求，以满足相关环保法规和标准。

6.2安全操作规程提供设备操作和贴装过程中的安全操作规程，确保工作人员的安全。

贴片电阻的贴装标准对于确保电路板制造过程的质量和可靠性至关重要。

这些标准旨在提供一系列准则，确保在贴装过程中元件的正确位置、良好的焊接质量和符合环保和安全标准。

贴片电阻识别方法
贴片电阻是电子元器件中常见的一种，它可以用来限制电流、分压和测量电阻等。

在电子产品的维修和维护中，经常需要对贴片电阻进行识别和测量。

下面将介绍几种常用的贴片电阻识别方法，希望能够帮助大家更好地进行电子产品的维护和维修工作。

首先，最简单的方法就是查阅贴片电阻的规格书。

每种贴片电阻都有自己的规格书，上面会标注着电阻的阻值、公差、尺寸等信息。

通过查阅规格书，可以快速准确地识别出贴片电阻的参数，从而进行后续的维修工作。

其次，可以使用万用表进行测量。

将万用表调至电阻档位，然后将测试笔分别接触贴片电阻的两端，即可测量出电阻的阻值。

根据测量结果和规格书中的参数进行对比，就可以确定贴片电阻的具体参数。

另外，还可以通过外观和标识来识别贴片电阻。

不同规格的贴片电阻在外观和标识上都会有所不同，可以通过外观和标识上的信息来进行识别。

比如，不同阻值的贴片电阻可能会有不同的颜色标识，通过识别颜色来确定电阻的阻值。

除此之外，还可以借助专用的电子测量仪器进行识别。

有些电子测量仪器具有自动识别功能，可以通过将贴片电阻接入测量仪器，即可自动显示出电阻的参数，极大地简化了识别的过程。

总之，识别贴片电阻的方法有很多种，可以根据实际情况选择最适合的方法进行识别。

在进行识别的过程中，需要注意保持仪器的清洁和准确性，避免因外界因素影响识别的准确性。

希望以上介绍的方法能够帮助大家更好地进行贴片电阻的识别工作，提高电子产品的维修和维护效率。

Q/JS 深圳XX电子科技股份有限公司企业标准Q/JS-BPB012.2012贴片电阻外购/外协检验实验标准2012年10月20日发布 2012年10月30日实施深圳XX电子科技股份有限公司部品工程部发布目录目录 (Ⅰ)使用前言说明 (Ⅱ)标准范围及引用 (Ⅲ)1 主体材料分类说明 (1)2 使用环境要求 (1)3 产品MARKING标示要求 (1)4 部品外观相关要求 (1)5 包装、储存要求 (1)6 阻燃状况要求 (1)7 部品仪器设备的要求 (2)8 检验规则 (2)8.1 适用规范 (2)8.2 检验样品的抽取说明 (2)8.3 检验结果的判定及处理 (2)9 部品常规检验要求 (2)9.1 部品尺寸检验方法 (2)9.2 部品基本电性能检测 (2)9.3 可焊性检测方法 (2)9.4 标示耐擦性检测方法 (2)9.5 RoHS测试 (3)10 可靠性实验 (3)10.1 温度冲击 (3)10.2 耐湿储存 (3)10.3 高温储存 (3)10.4 短时过电压 (4)-Ⅰ-标准使用前言说明贴片是我司电源产品主要的构成原器件，有着对电源电路分压、分流、电路负载、电路衰减元件等重要作用！根据贴片电阻的承认书和《中华人民共和国标准化法》规定，特制订本企业标作为IQC部品来料检验及部品工程认定和组织生产销售的依据。

本标准的格式和结构安排符合GB/T 1.1-2000和GB/T 1.2-2002标准要求。

本标准由深圳市XX电子科技股份有限公司提出并负责解释。

本标准起草单位：深圳XX电子科技股份有限公司本标准主要起草人：XX、XX、XXX。

本标准首次发布日期：2012年10月20日标准范围及引用1 范围本标准规定了贴片电阻的材料分类、使用环境要求、产品标示要求、本体外观要求、包装贮存要求、阻燃要求、检测设备要求、检测规则、部品常规检验、可靠性实验。

本标准适用于各供应商交给XX的所有贴片电阻材料的标准验收。

贴片电阻怎么测量好坏，测量贴片电阻好坏方法测量贴片电阻好坏的方法有很多种，但是小编建议大家采用最精准的方式测量，由于贴片电阻的体积非常小，焊接在线路板一般用肉眼也看不出什么异常，测量的话也不精准，除非是拿下来，但是烙铁头的温度很高如果反复焊接次数太多容易烧毁电阻，那么小编今天为大家介绍三种测量方法。

判断贴片电阻好坏方法第一种：用万用表在线测量法电阻值大于标称值时，说明元件有断路性故障或电阻值变大，已经损坏；所测阻值小于标称值时，要考虑到是外围并联元件对其造成的影响，应将元件一端或两端脱开电路进行测量，以便得出确切的测量结果。

一旦仪器仪表中的长方框架形线绕精密电阻损坏，可用与原电阻合金丝的材料、直径、长度均相同的新合金电阻丝均匀绕在原框架上代替。

如果原长方框架形线绕精密电阻只是表面绝缘层破损，只需将原电阻丝从框架上拆下，重新浸漆（宜选用性能优、价格低的1260绝缘清漆），再经晾干处理后重新绕到原长方框架上即可。

第二种：外观特征判断法。

具体外观特征判断如下：贴片电阻表面二次玻璃体保护膜应覆盖完好，出现脱落，可能已经损坏。

元件表面应该是平整的，若再现一些“凸凹”，可能损坏。

元件引出端电极一般应平整、无裂痕针孔、无变色现象，如果出现裂纹，则可能损坏。

贴片电阻体表面颜色烧黑，可能已经损坏。

电阻体己经变形，可能损坏。

第三种：贴片电阻器在路测量的方法。

1、观察待测电阻器。

在路检测贴片电阻器时首先将电阻器所在的电路板的供电电源断开，然后对贴片电阻器进行观察，如果有烧焦、虚焊等情况，基本可以锁定故障了。

接着根据贴片电阻的标称电阻读出电阻器的阻值。

本次测量的贴片电阻标称为103，即它的阻值为10KΩ。

2、清理待测电阻器。

如果待测电阻器比较脏，可以用刷子清理一下引脚的灰尘，有锈渍也可以用细砂纸打磨一下，否则会影响到检测结果。

3、装好表笔。

将黑表笔插进COM孔中，红表笔插进VΩ孔中。

4、调好量程。

根据贴片电阻器的标称阻值调节万用表的量程。
