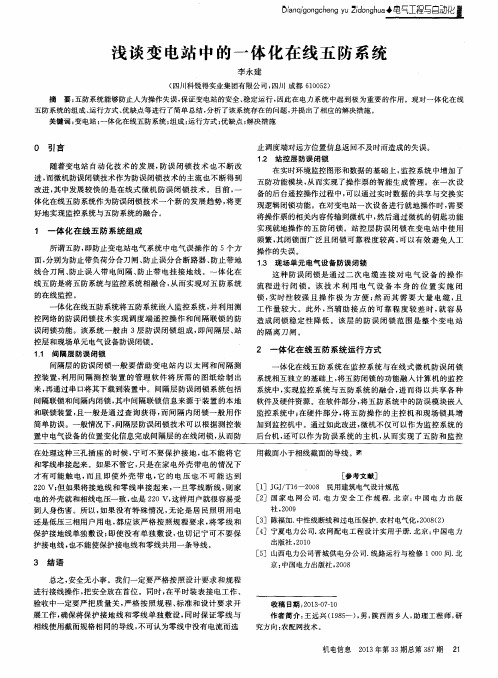

浅谈变电站五防一体化系统浅谈变电站五防一体化系统【摘要】五防一体化系统在现代变电站中的使用已经非常的普遍，在变电站的安全运行和维护方面，五防一体化系统发挥着不可估量的作用。
目前，五防一体化系统多数与变电站自动化监控系统结合应用，目前广泛使用的一体化五防系统正在逐步取代独立的五防体系，并最终向在线五防体系发展。
本文主要对变电站的五防一体化系统的组成及功能特点进行了阐述，并就系统的运行和维护问题进行了分析并提出了一些相应的解决措施。
【关键词】变电站；五防一体化系统；运行分析为了防止变电站的人为操作失误，确保变电站的安全运行，就要不断完善五防系统，要保证所有正常的倒闸操作就要严格按照变电站五防系统的模拟预演和逻辑判断进行操作，五防系统的稳定和完善能够降低电网事故的发生率。
随着我国电网的日益发展和用户用电量的逐渐增大，用户对供电可靠性的要求越来越严格，这就使得五防系统的重要作用越来越突出。
目前，综合自动化变电站中现在普遍采用的是监控系统与五防系统的独立运行模式，随着变电站综合自动化技术的日趋完善，五防系统与监控系统的合并运用使得五防一体化系统的构建成为现实。
1 五防一体化系统的组成及缺点在原来的微机五防模式下，五防一体化系统方案的设计取消了独立五防主机，将五防系统嵌入监控系统，利用基于测控网络的防误闭锁技术，实现了间隔联锁和调度端遥控操作的防误闭锁功能。
五防一体化系统由站控层、间隔层和现场单元电气闭锁三层防误组成。
1.1 五防一体化系统的组成1.1.1 站控层的防误闭锁以监控的图形环境和实时库为数据基础在监控系统新增加了五防功能模块，实现了带有操作票智能生成与管理并对变电站一次设备的远方及就地操作进行五防闭锁功能的监控模块的构建。
在一次设备的后台遥控操作上，可以凭借和五防模块的实时数据共享与交换可靠地实现逻辑闭锁功能。
而对于一次设备的就地操作，就需要将操作票内的相关操作内容传输到电脑钥匙中，通过电脑钥匙强大的功能实现一次设备就地操作的五防闭锁功能。

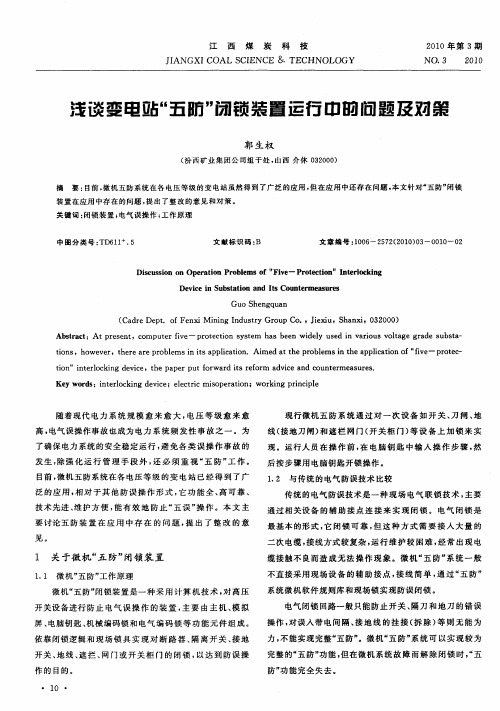

探讨变电站五防闭锁使用当中存在的问题一、目的和意义随着社会的发展，经济的进步，我国电网也发展的非常迅速。
由于对城农网的技改、大修和改造，变电站的防误装置也逐渐由传统的机械程序闭锁、电磁闭锁、机械闭锁升级成高级的微机式五防闭锁。
由于其具有较高的技术含量，形式又比较新颖，所以在验收、安装和设计过程中会有很多没有及时发现的问题，由于不恰当的处理，导致正常运作后出现很多安全隐患。
依据变电站五防闭锁存在的实际问题和工作状况，提出优化装置的具体方案，提高其工作效率和质量，确保改造、新建变电站五防闭锁的正常运转，减少由于操作不当出现的各种事故。
二、项目的提出近来在投运时、运行中出现了变电站五防闭锁逻辑及、设计欠妥变电站五防闭锁在实践操作、锁具、方案的设计等各个方面上存在的问题，一旦事故时在保证设备安全运行的同时如何及时快速正确的使用五防闭锁以防止关键时刻掉链子。
三、技术分析一、变电站五防闭锁使用当中存在的问题1、变电站五防闭锁方案的设计欠妥。
（1）安装接地锁不能真正满足实际操作的需求。
变电站五防闭锁需要遵循一些五个原则：防错入带电间隔、防带电性的接地线、防带地线合闸、防负荷性拉合刀闸的代入、防错拉开关。
由于在实际工作操作中考虑不到位，经常会出现五防不全。
比如：一般变电站的刀闸上经常带有接地刀闸，通常停电进行检修工作时，只要利用接地刀闸并对其进行闭锁就可以使设备安全接地，所以很容易造成对接地锁的设计和安装。
有些刀闸在频繁调试操作或是设备单独消缺、检修时，接地刀闸的闭合将会给整个工作带来不便。
此时就应该设计、安装接地线。
所以在设计安装接地锁时应该尽量满足不同情况下的需要。
（2）忽略对自动化变电站综合设备的就地闭锁。
随着不断的技术改进，大多数的变电站已经改造成自动化的综合性变电站，到目前还没有改造的变电站也已经在准备进行改在。
在通常情况下自动化综合变电站经常利用遥控控制远方，这种变电站的闭锁主要靠综合性自动化后台软件和五防主机来实现。

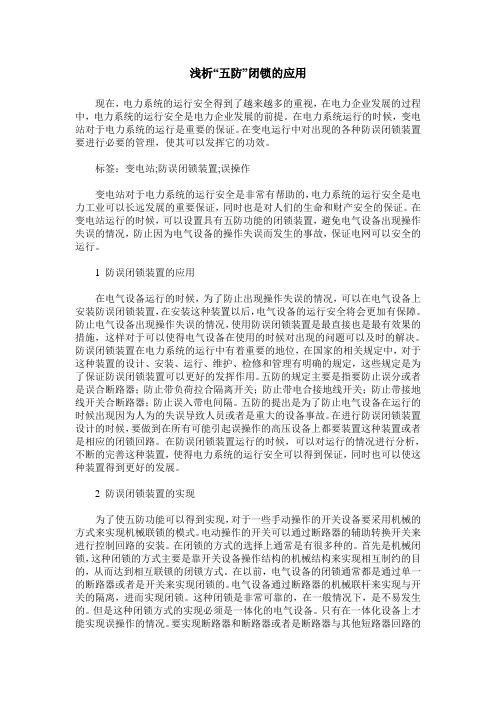

浅析“五防”闭锁的应用现在，电力系统的运行安全得到了越来越多的重视，在电力企业发展的过程中，电力系统的运行安全是电力企业发展的前提。
在电力系统运行的时候，变电站对于电力系统的运行是重要的保证。
在变电运行中对出现的各种防误闭锁装置要进行必要的管理，使其可以发挥它的功效。
标签：变电站;防误闭锁装置;误操作变电站对于电力系统的运行安全是非常有帮助的，电力系统的运行安全是电力工业可以长远发展的重要保证，同时也是对人们的生命和财产安全的保证。
在变电站运行的时候，可以设置具有五防功能的闭锁装置，避免电气设备出现操作失误的情况，防止因为电气设备的操作失误而发生的事故，保证电网可以安全的运行。
1 防误闭锁装置的应用在电气设备运行的时候，为了防止出现操作失误的情况，可以在电气设备上安装防误闭锁装置，在安装这种装置以后，电气设备的运行安全将会更加有保障。
防止电气设备出现操作失误的情况，使用防误闭锁装置是最直接也是最有效果的措施，这样对于可以使得电气设备在使用的时候对出现的问题可以及时的解决。
防误闭锁装置在电力系统的运行中有着重要的地位，在国家的相关规定中，对于这种装置的设计、安装、运行、维护、检修和管理有明确的规定，这些规定是为了保证防误闭锁装置可以更好的发挥作用。
五防的规定主要是指要防止误分或者是误合断路器；防止带负荷拉合隔离开关；防止带电合接地线开关；防止带接地线开关合断路器；防止误入带电间隔。
五防的提出是为了防止电气设备在运行的时候出现因为人为的失误导致人员或者是重大的设备事故。
在进行防误闭锁装置设计的时候，要做到在所有可能引起误操作的高压设备上都要装置这种装置或者是相应的闭锁回路。
在防误闭锁装置运行的时候，可以对运行的情况进行分析，不断的完善这种装置，使得电力系统的运行安全可以得到保证，同时也可以使这种装置得到更好的发展。
2 防误闭锁装置的实现为了使五防功能可以得到实现，对于一些手动操作的开关设备要采用机械的方式来实现机械联锁的模式。
电气系统五防防误闭锁装置电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。
根据《国家电网公司防止电气误操作安全管理规定》（国家电网安监[2006]904号）电气五防内容具体如下：1.防止误分、误合断路器；2.防止带负荷拉、合隔离开关或手车触头；3.防止带电挂(合)接地线(接地刀闸)；4.防止带接地线(接地刀闸)合断路器(隔离开关)；5.防止误入带电间隔。
电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。
电气五防管理制度第一章总则（一）、加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本制度。
（二）、防止电气误操作是指：1、防止带负荷分、合隔离开关（断路器、负荷开关、接触器处于合闸状态下不可操作其隔离开关）2、防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时分、合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。
）4、防止在带电时误合接地开关。
（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关。
）5、防止误入带电室。
（只有隔室不带电时，才能开门进入隔室。
）第二章工作职责：（一）厂长（或总经理）是本单位防止电气误操作工作的第一责任人；（二）主管生产的副职是本单位防止电气误操作工作的直接责任人，负责健全和完善本单位防止电气误操作管理责任制、防误闭锁装置维护管理制度，组织实施“两票三制”的标准化作业、组织开展专项反事故活动；（三）总工程师是本单位防止电气误操作工作的技术管理责任人；负责健全和完善防止电气误操作技术措施，改进防误闭锁设施，对《运行规程》的正确性负责，加强人员培训，加强运行方式管理，审批特殊的运行方式；（四）安全监察人员负责单位电气防误工作，监督检查本单位防止电气误操作管理责任制的落实；监督“两票三制”标准化作业的实施；及时发现本单位防止电气误操作工作存在的问题，提出考核、改进意见，监督有关部门限期整改;（五）运行管理部门是本单位防止电气误操作运行技术管理部门，负责本单位防止电气误操作工作的日常管理工作。
浅谈变电站“五防”系统作者：高晓勇来源：《中国科技博览》2013年第10期[摘要]为了确保设备和人身安全、防止人为误操作、保证供电系统稳定运行，提出了变电站的“五防”的要求，阐述了变电站运行的防误闭锁系统的实现方式和特点。
着重介绍了“微机式”五防防误闭锁系统的使用，并针对其常见问题提出了建议。
[关键词]“五防”，防误闭锁系统中图分类号：TM63 文献标识码：A 文章编号：1009-914X（2013）10-0065-01引言：“五防”是指：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。
“五防”防误闭锁系统是变电站确保设备和人身安全、防止人为误操作、保证供电系统稳定运行的重要措施。
一、“五防”防误闭锁系统实现的方式和特点变电站“五防”防误闭锁系统实现的方式从工作原理上可分为三类：1、通过机械连杆传动方式达到机械联锁的“机械式”防误闭锁。
机械连杆传动闭锁多用于隔离开关和接地刀闸以及部分组合式的断路器手车，这种闭锁方式容易出现卡涩现象，造成运行人员操作不便，而且各个不同回路之间的电气连接没有逻辑判断和逻辑关联，仅仅是闭锁本回路或本元件，该缺点在一些涉及多回路的大型操作时显得尤其突出。
“机械式”防误闭锁的维护不便，功能不强，难以满足复杂接线的变电站闭锁要求。
2、通过电气二次回路闭锁、电磁回路闭锁、电气报警装置、带电显示装置等实现开关设备之间的相互闭锁的“电气式”防误闭锁。
“电气式”防误闭锁相比机械防误闭锁而言，实现了不同回路间的电气连接的逻辑判断和联系，它的工作原理是在设备的二次回路上设置电气闭锁，一般是通过断路器和隔离开关的辅助接点的联锁来实现，比较可靠。
但缺点是需要预先敷设和接入大量的二次电缆，接线复杂，运行维护较难，并且对于误入带电间隔和接地线的装拆并不可靠。
因此，“电气式”防误闭锁不能完整实现五防闭锁的所有功能。
电气系统五防防误闭锁装置电气五防是指为确保人身和设备安全，对电气设备（高压开关柜）应具备五种防误功能的简称，是电力安全的重要措施之一。
根据《国家电网公司防止电气误操作安全管理规定》（国家电网安监[2006]904号）电气五防内容具体如下：1.防止误分、误合断路器；2.防止带负荷拉、合隔离开关或手车触头；3.防止带电挂(合)接地线(接地刀闸)；4.防止带接地线(接地刀闸)合断路器(隔离开关)；5.防止误入带电间隔。
电气设备防误装置的“五防”功能除“防止误分、误合断路器”现阶段因技术原因可采取提示性措施外，其余四防功能必须采取强制性防止电气误操作措施。
电气五防管理制度第一章总则（一）、加强电气运行操作及相关设备管理，杜绝电气误操作事故的发生，制定本制度。
（二）、防止电气误操作是指：1、防止带负荷分、合隔离开关（断路器、负荷开关、接触器处于合闸状态下不可操作其隔离开关）2、防止误分、误合断路器、负荷开关、接触器。
（只有操作指令与操作设备对应才能对被操作设备操作）3、防止接地开关处于闭合位置时分、合断路器、负荷开关。
（只有当接地开关处于分闸状态，才能合隔离开关或手车才能进至工作位置，才能操作断路器、负荷开关闭合。
）4、防止在带电时误合接地开关。
（只有在断路器分闸状态，才能操作隔离开关或手车从工作位置退至试验位置，才能合上接地开关。
）5、防止误入带电室。
（只有隔室不带电时，才能开门进入隔室。
）第二章工作职责：（一）厂长（或总经理）是本单位防止电气误操作工作的第一责任人；（二）主管生产的副职是本单位防止电气误操作工作的直接责任人，负责健全和完善本单位防止电气误操作管理责任制、防误闭锁装置维护管理制度，组织实施“两票三制”的标准化作业、组织开展专项反事故活动；（三）总工程师是本单位防止电气误操作工作的技术管理责任人；负责健全和完善防止电气误操作技术措施，改进防误闭锁设施，对《运行规程》的正确性负责，加强人员培训，加强运行方式管理，审批特殊的运行方式；（四）安全监察人员负责单位电气防误工作，监督检查本单位防止电气误操作管理责任制的落实；监督“两票三制”标准化作业的实施；及时发现本单位防止电气误操作工作存在的问题，提出考核、改进意见，监督有关部门限期整改;（五）运行管理部门是本单位防止电气误操作运行技术管理部门，负责本单位防止电气误操作工作的日常管理工作。
电力系统防误闭锁电力系统防误闭锁一般称为“五防闭锁”，主要内容简述为：（1）防止误分、合断路器；（2）防止带负荷分、合隔离开关；（3）防止带电挂（合）接地线（接地开关）；（4）防止带接地线（接地开关）合断路器（隔离开关）；（5）防止误入带电间隔。
实现以上的防误闭锁功能，主要有微机五防闭锁、计算机监控逻辑闭锁、单元电气闭锁、以及机械联锁装置等，本文将对这几种防误闭锁功能或装置做简单的分析，以供相关设计单位或建设单位参考。
1 防误闭锁的几种形式1.1 微机五防闭锁系统微机五防闭锁系统顾名思义是一种基于计算机控制技术的五防闭锁系统[1]，需要有防误操作软件和一定的计算机硬件支持，就地设备的防误闭锁利用电编码锁或机械编码锁等微机锁具，利用具有操作程序读写功能的电脑钥匙解锁，按照五防逻辑要求对相关的断路器、隔离开关和接地开关等电气设备进行操作。
微机五防逻辑的编制依托于计算机监控系统，如开关位置信息、设备运行状态等信号，需要与计算机监控系统共享数据资源，所以有些微机五防闭锁系统与计算机监控系统共用工作站，未设置独立的微机五防后台。
由于目前微机五防系统多是由单独的设备供应商提供，如果要与计算机监控系统共用工作站，需要考虑五防操作系统与计算机监控操作系统的兼容性问题。
1.2 计算机监控逻辑闭锁微机五防系统的逻辑库信息一般均来自计算机监控系统，利用计算机监控系统自身完成的防误闭锁逻辑与微机五防系统逻辑一致，反而减少了一些中间环节，闭锁效果相对较为可靠，实现起来也相当方便，仅需要在监控系统对软件逻辑加以修改，并增加输出的闭锁端子。
目前对于110kV及以上电压等级的变电站或升压站均明确要求综自系统或NCS配置监控闭锁功能。
1.3 电气五防闭锁电气五防闭锁是利用相关开关的电气辅助接点串并联联接起来，并串入被闭锁的开关控制回路或电源回路之中，可靠实现了五防中的（2）、（3）条内容。
广义上的电气五防闭锁应为纵向+横向闭锁回路，即以双母线接线为例，母线接地刀的位置应与该母线上所有隔离开关的操作相联锁；母线倒闸操作时，由母联间隔断路器、母线隔离开关位置与其余间隔母线隔离开关操作相联锁，由此可见，如果母线上进出线回路比较多，母线接地刀和母联隔离开关的闭锁回路所需的连接电缆非常多，二次接线相当复杂，根据《电业安全工作规程》（发电厂及变电站电气部分）以及各网、省公司下达的防误操作系统配置原则的规定或通知要求，防误操作机构力求简单、可靠、操作维护方便，电气闭锁仅需考虑单元电气闭锁，即从设计上仅需实现纵向电气闭锁功能即可[2][3]。
