6kV开关五防闭锁介绍教学内容

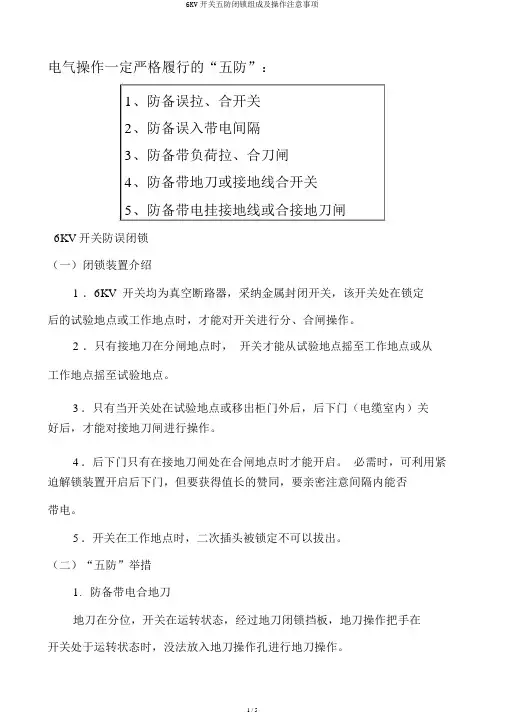

电气操作一定严格履行的“五防”：1、防备误拉、合开关2、防备误入带电间隔3、防备带负荷拉、合刀闸4、防备带地刀或接地线合开关5、防备带电挂接地线或合接地刀闸6KV 开关防误闭锁（一）闭锁装置介绍1 ．6KV 开关均为真空断路器，采纳金属封闭开关，该开关处在锁定后的试验地点或工作地点时，才能对开关进行分、合闸操作。

2 ．只有接地刀在分闸地点时，开关才能从试验地点摇至工作地点或从工作地点摇至试验地点。

3．只有当开关处在试验地点或移出柜门外后，后下门（电缆室内）关好后，才能对接地刀闸进行操作。

4．后下门只有在接地刀闸处在合闸地点时才能开启。

必需时，可利用紧迫解锁装置开启后下门，但要获得值长的赞同，要亲密注意间隔内能否带电。

5．开关在工作地点时，二次插头被锁定不可以拔出。

（二）“五防”举措1.防备带电合地刀地刀在分位，开关在运转状态，经过地刀闭锁挡板，地刀操作把手在开关处于运转状态时，没法放入地刀操作孔进行地刀操作。

2.防备误入带电间隔地刀分开后，开关下柜门经过闭锁舌板卡住，使下柜门没法翻开。

3.防备带地刀送电地刀合上后，开关经过开关柜中间闭锁舌片挡停手车滚轮，没法摇至工作地点。

4.防备带负荷拉合刀闸（1）开关未到试验地点或工作地点时，开关系锁弯板扣住合闸弯板上的销，使开关没法合闸，同时经过行程开关切断合闸回路，防备开关处于合闸状态，推动负荷区。

（2）开关在工作地点或试验地点合闸后，由滚轮压推动机械锁板手车没法挪动，防备在合闸状态将手车拉出或推动负荷区。

（3）备用分支开关与手车之间准备加装电气闭锁，开关在合位时隔绝手车没法进行操作。

5.防备误拉、合开关（1）开关高压带电显示装置传感器装于开关下口，开关合闸时高压带电显示装置灯亮（标准运方下，备用分支开关上下口均带电，带电显示装置灯向来亮）。

（2）操作前一定仔细查对设施名称、编号、地点，重要电机加装了机械锁，没有钥匙柜门没法翻开。

操作注意事项一． 6KV 开关送电及注意事项：1.检查有关检修工作已结束，先到就地检查电机接线完满，如电机本体有“在此工作”标示牌应摘除。

6KV开关基本操作注意事项6KV开关手车室操作注意事项（测量6KV电机绝缘电阻及低压厂变、停送电、转检修基本操作注意事项）开关柜五防闭锁功能：防止1.误分、误合断路器，2.带负荷拉合闸刀、开关，3.带电合接地闸刀，4.带接地闸刀合闸送电，5. 误入带电间隔。

一：停电操作（接到操作任务，现场检查、确认）。

1.当6KV开关处于工作位置热备用时，检查开关控制面板上绿灯亮，机械指示确在分闸位置。

2.将6KV开关控制方式转换开关由“远方”切到“就地”。

其目的是防止：远方“误分、误合断路器”。

3.提起开关操作面板定位销（有机械闭锁，开关处于合闸位置定位销无法提起，无法操作，其目的是防止：“带负荷拉合闸刀、开关”），一定要用现场专用的操作杆一段插入底板滑道对应的操作孔、另一端套在开关固定销上进行操作，将小车开关由“工作”位置拉到“试验”位置，注意：不得用双手硬拉进行操作，防止用力过猛，将开关突然拉出柜外造成开关损坏；4.断开6KV开关操作电源和储能电源空开，此时开关已经转入冷备用状态，检查6KV开关柜内联锁电源空开确在合上位置，到开关柜后面检查开关带电指示器3只指示灯熄灭，解锁灯亮起（注意：如果有一只带电显示器指示灯红灯亮，说明回路出线有电，红色闭锁灯亮起，接地闸刀回路闭锁，防止回路倒送电造成带电合接地闸刀，反之，绿色为解锁允许，接地闸刀可以操作），再到开关柜手车室手动按下接地刀电磁线圈微动开关（在开关下柜内右下方），此时线圈受电吸动铁芯向下移动，闭锁销与门板脱开，手动打开地刀闭锁小门板。

（注意：回路有电气闭锁，串入带电显示器常闭接点、后门微动开关节点及手动操作微动开关，当任一条件不满足时，回路断开，电磁锁无法打开，闭锁销插入小门板，无法进行接地闸刀操作）。

转入检修操作——接地闸刀合上5.将接地刀操作专用杆在接地闸刀“断开”位置插入操作孔内（注意：操作杆上定位销一定要对准缺口，插入接地刀操作专用杆时，应小心轻轻插入，这样地刀闭锁小门板不容易受力变形，否则变形后无法关好、正常复位），插到底后【注意：一定要检查地刀机构的轴销应在操作杆端部槽口内，如果此轴销不在操作杆端部槽口内的话，接地闸刀操作阻力很大，强行操作后造成接地闸刀操作机构传动部分操作连扳容易机械变形，变形后的操作连扳与打开开关动、静触头盒盖板（简称“活门）连接的活门拐臂之间间隙不够，造成开关本体由试验位置向工作位置操作时，操作连扳与活门拐臂两部件间隙不够，互相机械抵注，开关动、静触头盒盖板无法打开（机械闭锁作用），开关无法推到工作位置】，向上抬起，完成地刀合闸，此时开关已经转入检修状态；（注意：分、合接地闸刀操作时，使用接地闸刀专用操作杆均应该同样按上述注意部分检查，并且当接地闸刀由接地位置向断开位置（操作手柄由上往下）操作时，一定要注意地刀闭锁小门板的位置，最好用手扳开，否则，闭锁小门板容易在复位弹簧的作用下，处于半开位置，当操作手柄向下操作时，操作手柄容易被闭锁小门板抵住，使闭锁小门板产生变形）。

“五防”闭锁的相关学问点，一起来看一下吧随着电子技术在各个行业领域的飞速进展，电力的“五防”也将发生革命性的变化。

现代电力系统规模不断扩大，从而促使电压的等级也得到了进一步提高。

为了使电力系统的安全稳定运行能够得以充分保障，并将各种操作事故防范于未然，因此不仅要加强运行管理的手段，与此同时还要对电力“五防”工作引起充分的重视。

下面我就为大家整理了“五防”闭锁的相关学问点，一起来看一下吧～一、“五防”的概念电力系统的“五防”是指：①防止误分、合断路器。

②防止带负荷分、合隔离开关。

③防止带电挂（合）接地线（接地开关）。

④防止带接地线（接地开关）送电，也就是防止带接地线（接地开关）合断路器（隔离开关）。

⑤防止误入带电间隔。

二、“五防”的必要性电力系统的电气操作都需要肯定的操作程序，每一个操作步骤都是固定的而且不可跳动的，因此为了防止运行人员、检修人员和其他的人员由于操作不当而引起不必要的事故，提出了“五防”闭锁的概念。

“五防”闭锁是防止运行人员的误操作事故而实行的一种积极措施，“五防”功能的实现成了电力安全生产的紧要措施之一。

随着电网的不断进展，技术的不断更新，防误装置得到不断改进和完善。

防误装置的设计原则是：凡有可能引起误操作的高压电气设备，均应装设防误装置和相应的防误电气闭锁回路。

三、高压开关柜的“五防”1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。

（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。

（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。

（防止误入带电间隔）.4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。

（防止带电挂接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。

（防止带负荷拉刀闸）1防止误入带电间隔2防止带接地线合闸3防止带负荷合闸4防止带电挂接地线5防止带负荷拉刀闸四、高压开关柜操作的“五防”五防，通常指的是高压开关柜的“五防”或者变配电室的“五防一通”。

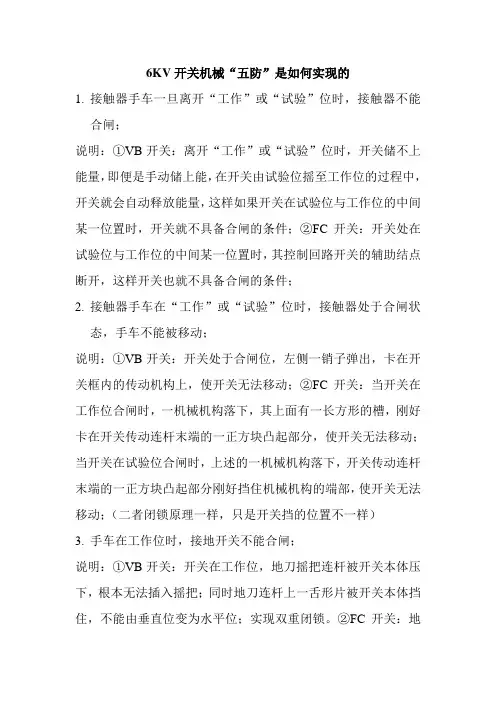

6KV开关机械“五防”是如何实现的1.接触器手车一旦离开“工作”或“试验”位时，接触器不能合闸；说明：①VB开关：离开“工作”或“试验”位时，开关储不上能量，即便是手动储上能，在开关由试验位摇至工作位的过程中，开关就会自动释放能量，这样如果开关在试验位与工作位的中间某一位置时，开关就不具备合闸的条件；②FC开关：开关处在试验位与工作位的中间某一位置时，其控制回路开关的辅助结点断开，这样开关也就不具备合闸的条件；2.接触器手车在“工作”或“试验”位时，接触器处于合闸状态，手车不能被移动；说明：①VB开关：开关处于合闸位，左侧一销子弹出，卡在开关框内的传动机构上，使开关无法移动；②FC开关：当开关在工作位合闸时，一机械机构落下，其上面有一长方形的槽，刚好卡在开关传动连杆末端的一正方块凸起部分，使开关无法移动；当开关在试验位合闸时，上述的一机械机构落下，开关传动连杆末端的一正方块凸起部分刚好挡住机械机构的端部，使开关无法移动；（二者闭锁原理一样，只是开关挡的位置不一样）3.手车在工作位时，接地开关不能合闸；说明：①VB开关：开关在工作位，地刀摇把连杆被开关本体压下，根本无法插入摇把；同时地刀连杆上一舌形片被开关本体挡住，不能由垂直位变为水平位；实现双重闭锁。

②FC开关：地刀连杆上一舌形片被开关本体挡住，不能由垂直位变为水平位；接地开关就无法合上。

4.接地开关在合闸位，接触器不能进入工作位说明：①VB开关：地刀在合，地刀摇把连杆末端弹起，阻挡开关无法摇至工作位；同时地刀连杆上一舌形片由垂直位变为水平位；双重闭锁阻挡开关摇至工作位。

②FC开关：地刀连杆上一舌形片由垂直位变为水平位，阻挡开关摇至工作位；但此时如果摇开关时用力过大，很容易将将舌形片冲开，开关摇至工作位，发生带地刀合闸事故；5.接地开关合上后才能打开后柜门，这个从开关柜后面很容易看的出来。

（VB和FC开关均适用）打开后柜门后，接地开关不能分闸，只有合上后柜门，接地刀闸才能分闸；说明：这个只适合FC开关，VB开关没此功能，如果这时想分开地刀，必须顶住开关地刀指示器连杆，才能分开地刀。

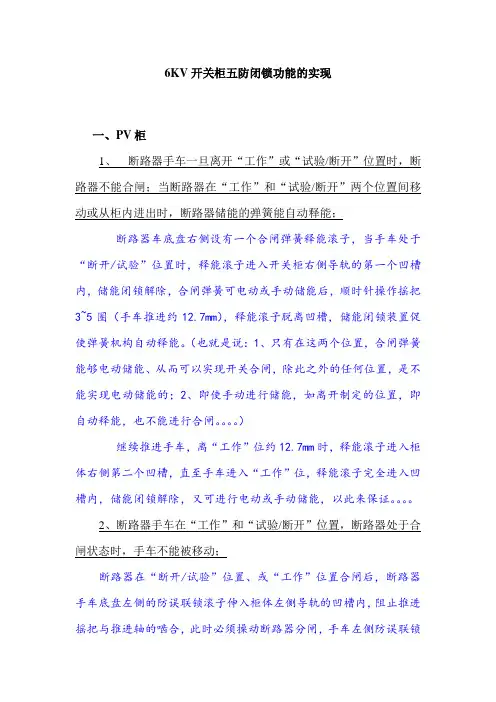

6KV开关柜五防闭锁功能的实现一、PV柜1、断路器手车一旦离开“工作”或“试验/断开”位置时，断路器不能合闸；当断路器在“工作”和“试验/断开”两个位置间移动或从柜内进出时，断路器储能的弹簧能自动释能；断路器车底盘右侧设有一个合闸弹簧释能滚子，当手车处于“断开/试验”位置时，释能滚子进入开关柜右侧导轨的第一个凹槽内，储能闭锁解除，合闸弹簧可电动或手动储能后，顺时针操作摇把3~5圈（手车推进约12.7mm），释能滚子脱离凹槽，储能闭锁装置促使弹簧机构自动释能。

（也就是说：1、只有在这两个位置，合闸弹簧能够电动储能、从而可以实现开关合闸，除此之外的任何位置，是不能实现电动储能的；2、即使手动进行储能，如离开制定的位置，即自动释能，也不能进行合闸。

）继续推进手车，离“工作”位约12.7mm时，释能滚子进入柜体右侧第二个凹槽，直至手车进入“工作”位，释能滚子完全进入凹槽内，储能闭锁解除，又可进行电动或手动储能，以此来保证。

2、断路器手车在“工作”和“试验/断开”位置，断路器处于合闸状态时，手车不能被移动；断路器在“断开/试验”位置、或“工作”位置合闸后，断路器手车底盘左侧的防误联锁滚子伸入柜体左侧导轨的凹槽内，阻止推进摇把与推进轴的啮合，此时必须操动断路器分闸，手车左侧防误联锁滚子内缩，脱离柜体左侧导轨凹槽，推进摇把才可插入推进轴，操作手车移动，从而防止带负荷拉、合隔离触头。

（传动机构是通过要把转动丝杆，带动链条、齿轮传动给对侧齿轮，再传动至丝杆，从而实现开关与开关柜的相对移动）（以上防止带负荷抽、插一次隔离触头和误合、误分断路器）3、断路器手车在工作位置时，接地开关不能合闸；接地开关在合闸状态，断路器不能进入“工作”位置；A、断路器在“工作”位置或“工作”位至“试验/断开”位之间任何位置，操作接地开关传动轴逆时针旋转（合地刀），则手车底框限制档块旋转、接地开关操作轴就不能合闸。

只有当手车退至“试验”及以外的位置，档块不受手车底框限制才可合闸，从而防止“带电合地刀”；B、接地刀闸合闸后，档块及推进挡板旋转90度，档块挡住手车底框，同时推进挡板阻止推进滑板向前滑动，使推进手把与推进轴不能啮合，保证接地开关合闸时手车不能从“试验”位置向“工作”位置推进，从而防止“带地刀合开关”。

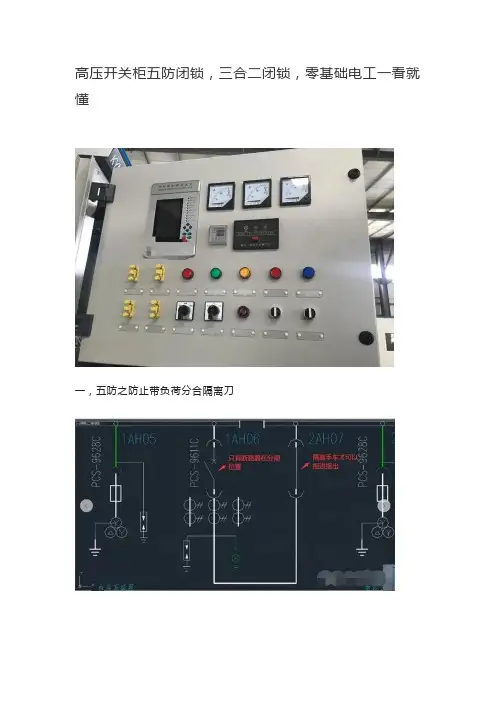

高压开关柜五防闭锁，三合二闭锁，零基础电工一看就懂一，五防之防止带负荷分合隔离刀1，只有1AH06断路器在分位，右边隔离手车才可以允许摇进或者摇出，这叫做五防其中一个防止带负荷分合隔离刀，五防的其中一防，只有断路器在分闸位置，隔离手车才允许摇进摇出二，五防之防止误分误合断路器只有接地开关在分闸位置，隔离开关在合闸位置，才可以合断路器只有在有停电命令，需要断开断路器时，才可以断开断路器三，五防之防止带电合接地刀只有在停止需要检修电源开关后，经过高压验电器验电没有电压后才可以合接地刀四，防止带接地刀送电在需要送电是要检查操作票，查找所有接地点，断开所有接地刀，拆除所有接地线后，才可以送电五，防止误入带电间隔只有在高压柜隔室不带电时，合上接地刀后才能开门进入隔室六，高压柜第二个闭锁只有隔离手车在工作位置，断路器手车才允许合闸，除了断路器手车和两台进线柜互锁以外，还需要这台断路器手车单独和隔离手车做互锁这台隔离手车只和同一路电源断路器手车做互锁，另外一路电源进线不管它怎样，假如另一台进线柜在合闸的情况下，我这台断路器手车是分闸的情况下，我图中这台隔离手车摇进摇出没有关系，隔离手车是没有带负载的，隔离手车空载摇进摇出是可以的，它不可以带负载摇进摇出，不可以带负荷分合隔离开关，不带负荷分合隔离开关没有关系这就是我们常见的两路进线和一个联络柜的闭锁方式二次控制图1，我们KYN28高压柜常见的柜形，第一个叫做进线柜电压互感器识别上图为一个电压互感器，中间一杆的是一个电压互感器，上图为两个电源互感器VV接法上图为三个电压互感器2，正常情况下KYN28一般情况下都是配直流屏的，虽然你进线柜也有电压互感器3，电流互感器图中是3个电流互感器，高压负载是10KV的水泵，风机，如果高压柜下面带的负载都是一些变压器，民用的变压器是可以不用3个电流互感器，可以用两个电流互感器。

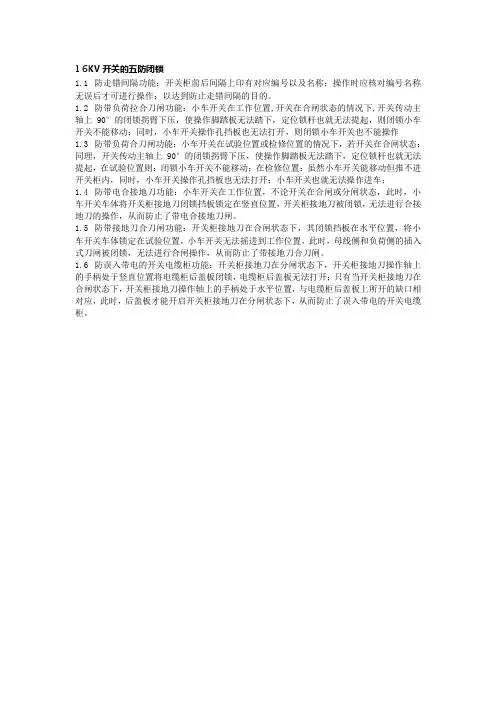

16KV开关的五防闭锁
1.1防走错间隔功能：开关柜前后间隔上印有对应编号以及名称；操作时应核对编号名称无误后才可进行操作；以达到防止走错间隔的目的。

1.2防带负荷拉合刀闸功能：小车开关在工作位置,开关在合闸状态的情况下,开关传动主轴上90°的闭锁拐臂下压，使操作脚踏板无法踏下，定位锁杆也就无法提起，则闭锁小车开关不能移动；同时，小车开关操作孔挡板也无法打开，则闭锁小车开关也不能操作
1.3防带负荷合刀闸功能：小车开关在试验位置或检修位置的情况下，若开关在合闸状态；同理，开关传动主轴上90°的闭锁拐臂下压，使操作脚踏板无法踏下，定位锁杆也就无法提起，在试验位置则：闭锁小车开关不能移动；在检修位置：虽然小车开关能移动但推不进开关柜内，同时，小车开关操作孔挡板也无法打开；小车开关也就无法操作进车；
1.4防带电合接地刀功能：小车开关在工作位置，不论开关在合闸或分闸状态，此时，小车开关车体将开关柜接地刀闭锁挡板锁定在竖直位置，开关柜接地刀被闭锁，无法进行合接地刀的操作，从而防止了带电合接地刀闸。

1.5防带接地刀合刀闸功能：开关柜接地刀在合闸状态下，其闭锁挡板在水平位置，将小车开关车体锁定在试验位置，小车开关无法摇进到工作位置，此时，母线侧和负荷侧的插入式刀闸被闭锁，无法进行合闸操作，从而防止了带接地刀合刀闸。

1.6防误入带电的开关电缆柜功能：开关柜接地刀在分闸状态下，开关柜接地刀操作轴上的手柄处于竖直位置将电缆柜后盖板闭锁，电缆柜后盖板无法打开；只有当开关柜接地刀在合闸状态下，开关柜接地刀操作轴上的手柄处于水平位置，与电缆柜后盖板上所开的缺口相对应，此时，后盖板才能开启开关柜接地刀在分闸状态下，从而防止了误入带电的开关电缆柜。

五防功能验收标准及检查内容1、五防功能高压开关柜具备：1）防止误分、误合断路器。

2）防止带负荷分、合隔离开关（或刀闸）。

3）防止接地开关闭合或挂地线时接入电源。

4）防止带电合接地刀闸或挂接地线。

5）防止误入带电间隔。

2、五防功能验收标准及检查内容（#1、#2机组真空开关）（1）防止误分、误合断路器1）只有车体锁定在试验位置或工作位置时车体上的断路器才能合闸。

柜底的联锁定位盒上，试验位置定位孔运行位置定位孔旁，分别装有一个限位开关，其常开接点并联后接入合闸控制回路，只有在运行和试验两个位置时，其常开接点被手车下面的定位插杆压下接通，才能实现断路器的电动合闸操作，其他任何中间位置都无法进行电动合闸操作。

2）当车体处于中间位置时，断路器不能合闸。

手车在试验位置和运行位置的中间区域的任何位置时，断路器都应处于分闸状态。

此时手车定位插杆提起机械合闸按钮被卡住，按不下去，合闸弹簧不能释放，开关无法合闸；手车定位插杆提起，脱扣板将开关机构分闸脱扣轴抬起脱扣（建议增加该功能），开关无法实现关合动作。

（2）防止带负荷抽出和插入主回路隔离触头（或刀闸）只有当车体上的断路器处于分闸状态时，车体才能离开试验位置或工作位置。

1）手车开关在合闸状态下，由开关主轴拐臂将掣动锁杆顶出，伸出在足踏板上部，使足踏板不能踩下，定位插杆无法抬起，紧插在柜底定位盒的孔内，使手车不能前后位移。

2)断路器在合闸状态时，定位插杆不能提起，使推进机构摇把插孔挡板无法开启，挡住了蜗轮推进机构摇把操作孔，进出手车摇把无法插入转动手车推进机构，此时手车在柜内不能移动，从而防止了柜内手车带负荷抽出或插入一次隔离触头。

（3）防止接地开关闭合或挂地线时接入电源接地开关处于合闸状态时，车体不能离开试验位置向工作位置推进。

1）该功能由接地开关操作轴上的挡块来实现，当接地开关处于关合位置时，挡块处于水平位置，正好挡住处于试验位置时的手车底盘，使手车不能进至运行位置，防止了接地开关闭合状态下接入电源。

FY- 2000 微机防误闭锁系统应用培训变电站的电气误操作事故会造成大面积停电、设备的损坏甚至人身伤害, 给国家带来重大的经济损失。

而防误闭锁系统能有效防止此类事故的发生。

因此, 要充分认识防误的重要性。

通过对FY- 2000 微机防误闭锁系统的认识和应用, 可帮助熟练掌握和运用闭锁设备。

由于各类微机防误闭锁系统之间的原理具有相同性, 从而可取得举一反三的效果。

1 Y- 2000 微机防误闭锁装置的作用与运用凡有可能引起误操作的高压电气设备, 均应装设防误闭锁装置。

防误闭锁装置应实现以下功能( 简称“五防”) : ①防止操作过程中误拉合断路器; ②防止带负荷拉合隔离开关; ③防止带电挂( 合) 地线( 接地刀闸) ; ④防止带地线( 接地刀闸) 合断路器( 隔离开关) ; ⑤防止误入带电间隔。

目前我们华亭变使用的就是FY- 2000珠海共创生产的微机防误闭锁装置系统。

其他变电站也可能都用这种五防闭锁装置。

2 微机五防的基本组成及闭锁原理FY2000 型微机防误闭锁装置是由工控机作为核心设备, 与电脑钥匙、各种锁具及支持软件组成的基本系统, 另外有模拟屏、适配器、打印机、KBQ 开关控制器、RTU 接口、各种MODEM等, 可提供不同型号、不同配置选用。

在系统软件中预先编写了变电站、发电厂一次系统接线模拟图和所有设备的操作逻辑条件, 当运行人员启动系统, 在模拟屏或电脑显示器上模拟操作时, 系统根据已有的逻辑条件对每项操作进行判断, 若操作正确, 则允许进行下一步操作; 若操作错误, 则显示错误操作项的设备名称及编号并通过语音提示错误类型, 提示操作人员进行更正, 拒绝所有违反“五防”原则的操作。

预演结束后, 通过传送装置将正确的操作内容输入到电脑钥匙( 简称Superkey) 中, 然后操作人员使用电脑钥匙到现场进行解锁及倒闸操作，操作时，电脑钥匙自动显示当前倒闸操作的项目，操作人员将电脑钥匙插入相应设备的编码锁内, 通过其编码头检测操作对象是否正确。

6KV开关五防功能实现
1.断路器和接地刀闸在分位置时，手车能从试验位置移动到
工作位置
2.断路器在工作位置合闸时，手车不能移动或分闸（机械联
锁）。

3.断路器在试验位置合闸时，手车不能移动或分闸（机械联
锁）。

4.手车已完全处于试验或工作位置时，断路器才能合闸（机
械和电气联锁）。

5.地刀在合闸时，开关后柜门才能打开（机械联锁）。

6.后柜门在关位置时，地刀才能分和（机械联锁）。

7.手车在工作位置时，二次插头被锁定，不能拔出（机械闭
锁）。

8.手车在试验位置时，接地刀闸才能合闸（机械联锁）。

9.手车在工作位置时，接地刀闸不能合闸（机械联锁）。

10.接地刀闸合闸前，需送控制电源，否则电子闭锁，接地刀
闸操作杆不能插入（电气联锁）。

11.接地刀闸合闸时，手车不能从实验位置向工作位置移动
（机械联锁）。
